定时器2与PWMB定时器如何设置成相同的频率

QQ6243***

定时器分频255，想让PWMB定时器的频率与定时器2频率一致，如何计算PWMB_PSCR的分频数

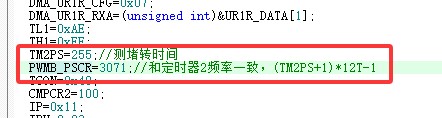

(TM2PS+1)*12T-1使用这个公式计算出的分频数在相同时间内跑出来的T2H，T2L和PWMB_CNTR值相差十倍多



我是想让这两个地方的频率一致，这样在相同的时间内T2H，T2L的值和PWMB_CNTR一样

国芯人***

根据您的描述，您希望将定时器2（Timer 2）与PWMB定时器的频率设置为一致，以便在相同时间内，T2H、T2L和PWMBCNTR的计数值保持一致。当前您使用了公式 (TM2PS + 1) × 12T - 1 来计算分频数，并发现两者计数值相差十余倍，说明两者之间的时钟源或分频机制存在差异。

以下为详细分析与配置建议：

一、定时器2与PWMB定时器时钟源分析

1. 定时器2的时钟源与分频
通常，定时器2的时钟源为系统主频（Fsys）经过分频器（TM2PS）分频后得到：

FTimer2 = Fsys / (TM2PS + 1)
复制代码

其中：
TM2PS 为定时器2的预分频寄存器值；
Fsys 为系统主频（例如 24MHz、48MHz 等）。

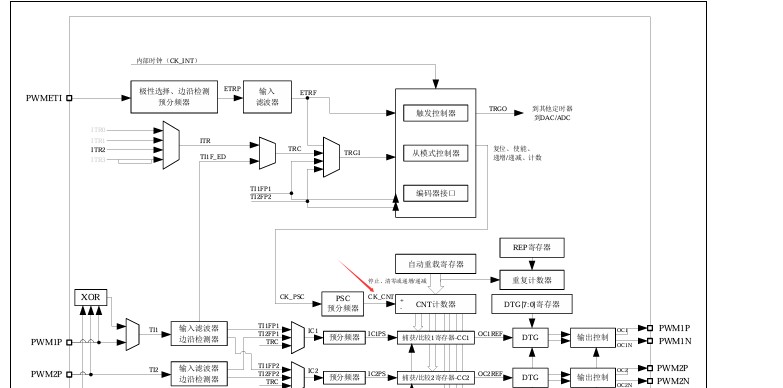

2. PWMB定时器的时钟源与分频
PWMB 定时器的时钟源通常也为系统主频，但其分频由寄存器 PWMBPSCR 控制，其公式为：

FPWMB = Fsys / (PWMBPSCR + 1)
复制代码

其中：
PWMBPSCR 为PWMB的预分频寄存器值。

二、目标：使两个定时器频率一致

要使两个定时器频率一致，即：

FTimer2 = FPWMB
复制代码

代入公式得：

Fsys / (TM2PS + 1) = Fsys / (PWMBPSCR + 1)
复制代码

可得：

TM2PS + 1 = PWMBPSCR + 1
=> TM2PS = PWMBPSCR
复制代码

也就是说，只要将 PWMBPSCR 设置为与 TM2PS 相同的值，即可实现两个定时器的频率一致。

三、实际差异分析

您提到使用公式 (TM2PS + 1) × 12T - 1 计算出的值，导致T2H/T2L与PWMBCNTR相差十余倍，这说明：

1. 可能使用了错误的时钟源：某些MCU中，定时器2可能使用的是外部时钟或不同的时钟源（如晶振/12），而PWMB使用的是系统时钟；
2. 分频机制不同：部分芯片中，定时器2的分频是基于系统时钟除以 (TM2PS + 1)，而PWMB可能使用的是 (PWMBPSCR + 1) 的倍数或其他机制；
3. 定时器工作模式不同：例如定时器2为16位自动重载，而PWMB为8位或自由运行模式，导致计数周期不同。

四、解决建议

1. 核对时钟源配置
请检查以下寄存器或系统配置：
定时器2的时钟源是否为系统主频（Fsys）；
PWMB定时器是否使用相同的时钟源；
是否存在额外的分频器（如系统时钟分频为Fsys/12）；

2. 正确设置分频寄存器
若确认两者时钟源一致，则应设置：

PWMBPSCR = TM2PS
复制代码

例如：
TM2PS = 255 → PWMBPSCR = 255

3. 校验计数器值
在相同时间周期内，比较两个定时器的计数值：
若T2H/T2L与PWMBCNTR相差10倍，则说明实际频率相差10倍；
此时应重新检查时钟源或分频配置，确认是否存在额外的分频因子（如Fsys/12）。

4. 考虑系统时钟分频影响

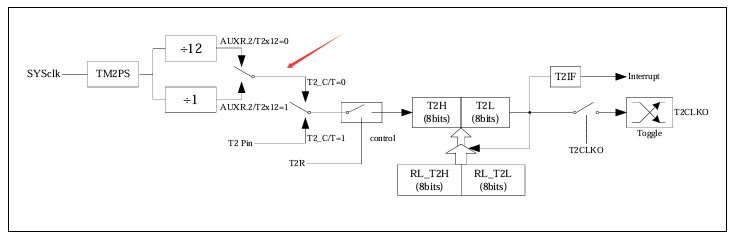

若系统时钟为Fsys，而定时器2使用的是Fsys/12（如标准8051架构），则其频率为：

FTimer2 = Fsys / 12 / (TM2PS + 1)
复制代码

而若PWMB使用的是Fsys，则其频率为：

FPWMB = Fsys / (PWMBPSCR + 1)
复制代码

此时，若要频率一致，需满足：

Fsys / 12 / (TM2PS + 1) = Fsys / (PWMBPSCR + 1)
=> (PWMBPSCR + 1) = 12 × (TM2PS + 1)
复制代码

因此，PWMBPSCR应设置为：

PWMBPSCR = 12 × (TM2PS + 1) - 1
复制代码

例如：
TM2PS = 255 → PWMBPSCR = 12 × 256 - 1 = 3071

五、结论

要实现定时器2与PWMB定时器频率一致，请按以下步骤操作：

1. 确认两者时钟源是否一致；
2. 根据时钟源和分频机制，选择正确的公式进行配置；
3. 若定时器2使用Fsys/12，PWMB使用Fsys，则PWMBPSCR应为：

PWMBPSCR = 12 × (TM2PS + 1) - 1
复制代码

4. 验证计数器值是否一致，若仍存在差异，请检查是否配置了其他分频器或时钟源选择错误。

如需进一步帮助，请提供芯片型号、系统主频、定时器2和PWMB的寄存器配置截图或说明，以便更精确分析。

[本文内容由国芯人工智能辅助生成，仅供参考]

QQ6243***

国芯人*** 发表于 2025-10-8 17:08
根据您的描述，您希望将定时器2（Timer 2）与PWMB定时器的频率设置为一致，以便在相同时间内，T2H、T2L和PW ...

回答的跟没回答一样
