您好，关于您提出的“定时器2与PWMB定时器同频问题”，即在经过分频后，两者的定时器频率理论上应一致，但实际测量结果显示两者计数值存在明显差异（定时器2计数值为256，PWMB计数值为1537），这一现象值得从系统时钟源、分频机制、寄存器配置、计数模式以及硬件行为等多个方面进行深入分析。
一、系统时钟源与分频机制分析
首先，我们需要确认定时器2和PWMB定时器是否共享同一个时钟源。在多数嵌入式系统中，定时器模块通常从系统时钟（如主频CLK）或外设时钟（PCLK）中分频获取输入时钟。若两者使用的时钟源不同，即便配置相同的分频系数，其实际计数频率也会不同。
建议检查以下几点：
1. 时钟源是否一致：
定时器2和PWMB是否都使用PCLK作为输入时钟？
是否存在时钟门控配置差异？
2. 分频寄存器是否配置正确：
请核对两个定时器的分频寄存器（如T2MOD、PWMBxMOD等）设置是否一致。
确保分频系数（Prescaler）的设置与公式一致。
3. 分频方式是否一致：
是否均为16位或8位分频？
是否存在自动重载与自由运行模式的差异？
二、计数器行为与工作模式分析

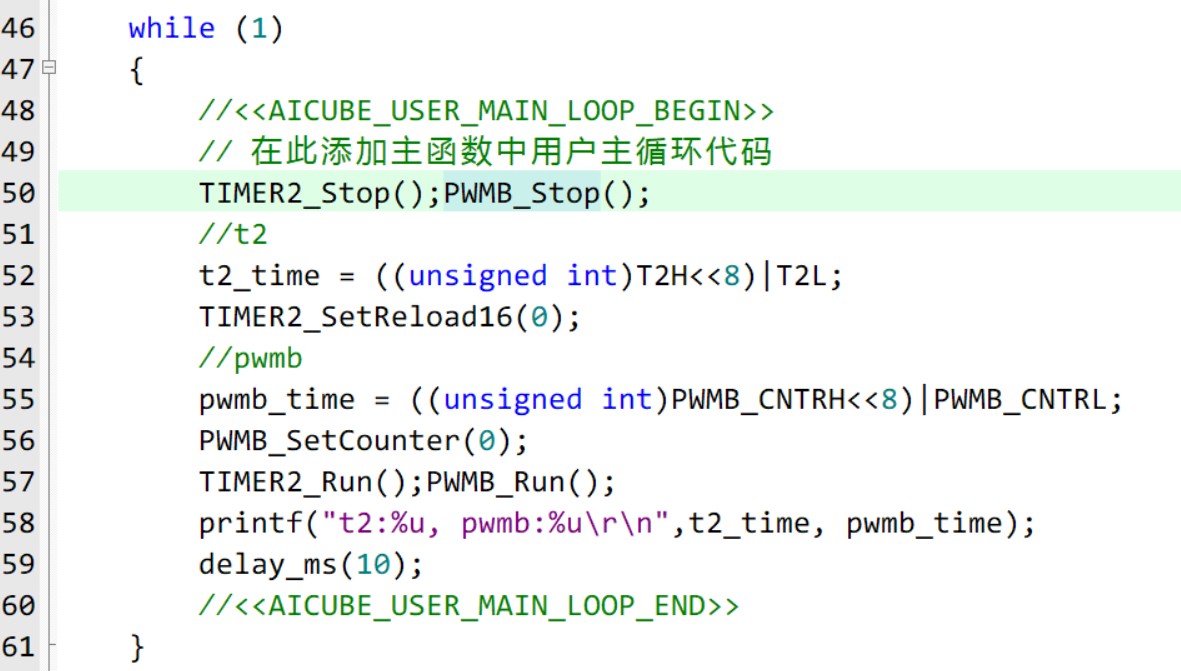

从您提供的截图来看，定时器2的计数值为256，而PWMB的CNTR值为1537。这表明：
定时器2可能工作在8位自动重载模式（如标准8051定时器模式），其最大计数值为256（0x00~0xFF）；
PWMB定时器可能工作在16位自由运行模式，其最大计数值可达65536。
工作模式差异可能导致计数值差异巨大。
建议检查：
1. 定时器工作模式寄存器（如TMOD、PWMBxCON等）是否一致？
2. 是否启用了自动重载功能？
3. 是否设置了不同的计数方向（递增/递减）？
三、中断与计数清零机制分析
定时器在中断触发后通常会清零或重载初值，而PWMB定时器在周期匹配后也会自动重载。如果中断处理函数中未正确读取或清零计数值，可能导致读取值出现偏差。
建议检查：
是否在中断服务程序中正确读取了定时器2的TH2/TL2寄存器？
是否在PWMB中断中正确读取CNTR寄存器？
是否存在中断延迟或中断未响应导致计数溢出？
四、实测时间与理论值对比分析
根据您提供的公式：
- 定时器频率 = 系统时钟频率 / (12 分频系数)
假设系统时钟为12MHz，则：
若分频系数为12，则定时器频率为：12MHz / (12 12) = 83.33kHz
对应的计数周期为：1 / 83.33kHz ≈ 12μs
若定时器2计数值为256，则总时间为：
- 256 12μs = 3072μs = 3.072ms
而PWMB计数值为1537，则：
- 1537 12μs = 18444μs = 18.444ms
这表明两者在相同时间窗口内计数结果差异明显，说明其输入频率或计数方式不同。
五、可能的故障点与排查建议
| 项目 | 检查点 | 建议操作 |
|------|--------|----------|
| 时钟源 | 定时器2与PWMB是否使用相同时钟源 | 查看系统时钟树配置 |
| 分频系数 | 分频寄存器配置是否一致 | 对比T2MOD与PWMBxMOD寄存器 |
| 工作模式 | 是否为相同计数模式（如8位/16位） | 查看TMOD、PWMBxCON等寄存器 |
| 中断处理 | 是否及时读取并清零计数器 | 检查中断服务程序逻辑 |
| 实际频率 | 使用示波器测量定时器中断输出频率 | 验证理论与实际是否一致 |
六、总结与建议
综上所述，定时器2与PWMB定时器在分频后出现明显计数值差异，主要可能原因包括：
1. 时钟源不一致；
2. 分频系数配置不同；
3. 工作模式设置不同（如8位 vs 16位）；
4. 中断处理逻辑不一致或存在延迟；
5. 读取计数器的方式存在差异。
建议您从以下几个方面着手排查：
使用示波器测量两个定时器的中断输出频率，确认是否真正同步；
打印并比对两者的分频寄存器、模式寄存器配置；
在中断中统一读取计数值并记录，避免因延迟造成误差；
确保两者使用相同的时钟源与分频策略。
如能提供更详细的代码片段或寄存器配置截图，将进一步有助于问题定位。
如有需要，我可协助您进一步分析代码或配置逻辑。
祝调试顺利！
[本文内容由国芯人工智能辅助生成，仅供参考] |
