请问USB Link1D通过USB转串口/TTL方式给擎天柱下载程序有什么需要注意的地方

kpf***

神*** 发表于 2025-10-9 00:16
https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

管理员你好，按照你发的方法，

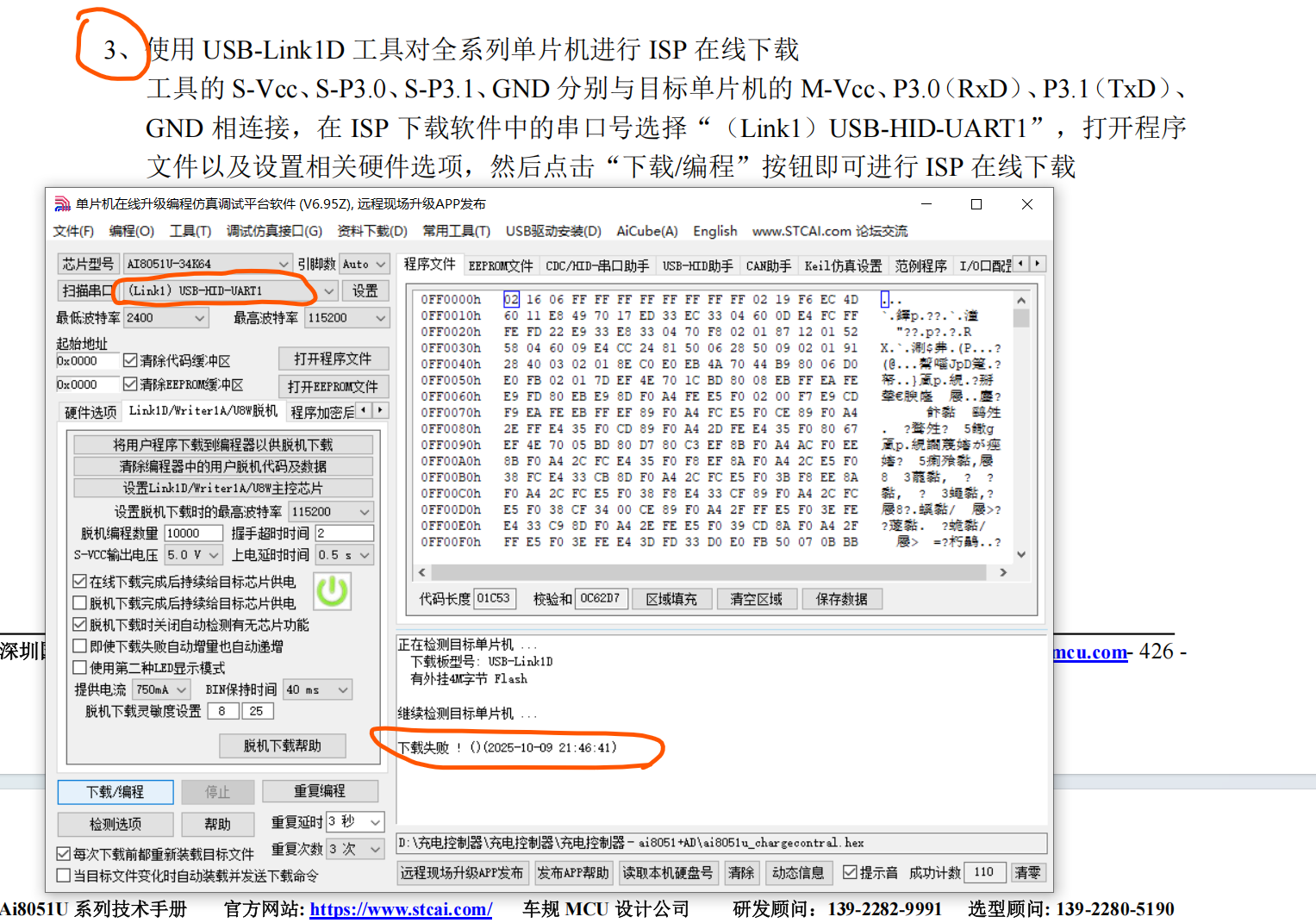

我对照 LINK 1D的USB转串口/TTL接线方法，也选择了USB-HID-UART1串口，
甚至试过P3.1、P3.0两个引脚对调，还是下载失败。
后面实在不行只能换下载器再试了。

神***

你发个大家能看出你最后是如何连接的实物图和原理图的PDF上来

kpf***

Debu*** 发表于 2025-10-8 12:56
擎天柱开发板只能通过TypeC接口下载程序，Link1D需要使用XH2.54-7转TypeC连接线连接擎天柱开发板 ...

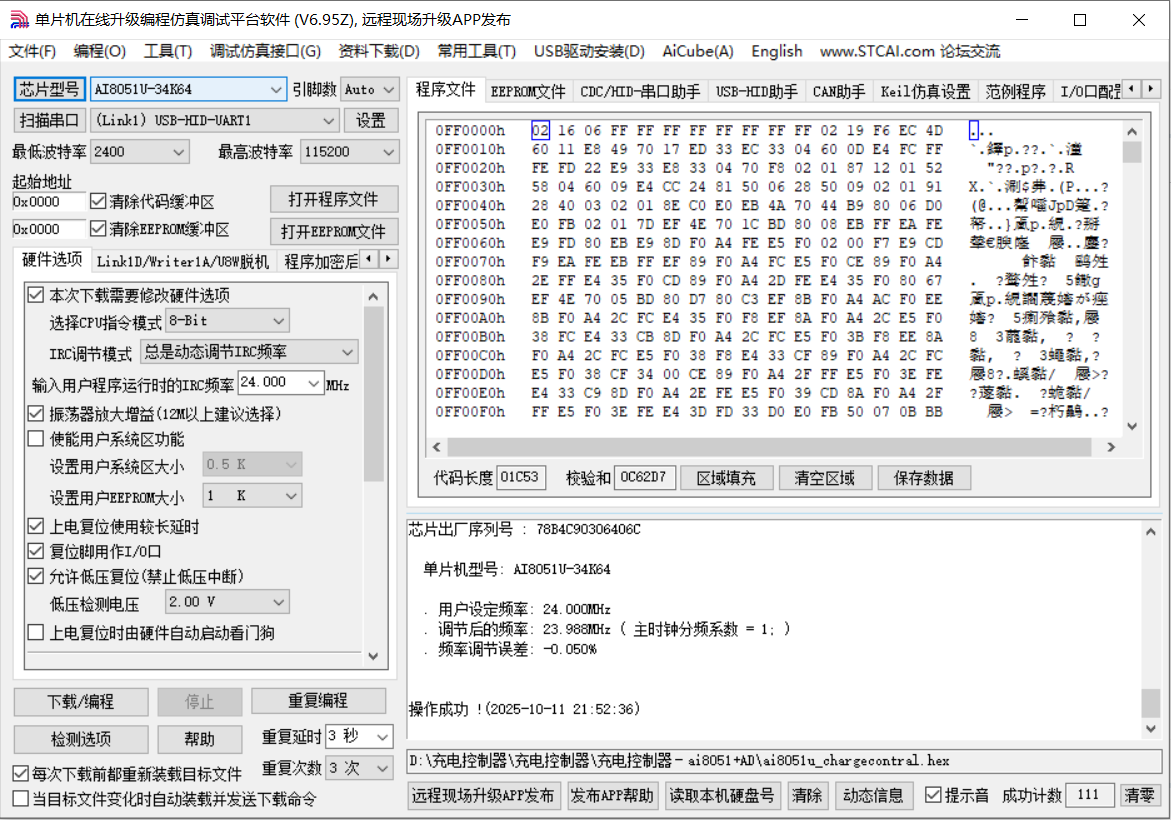

仔细再看了一下擎天柱的PCB，原来P3.0、P3.1是接到了type c 接口处，转接后DIP40的10脚和11脚对应是P50、P51。按照版主的方法，使用XH2.54-7转TypeC连接线下载成功了，谢谢！
