从STC89C52到Ai8051U学习心得

yunm***

第一章 最小系统和外围下载电路的不同

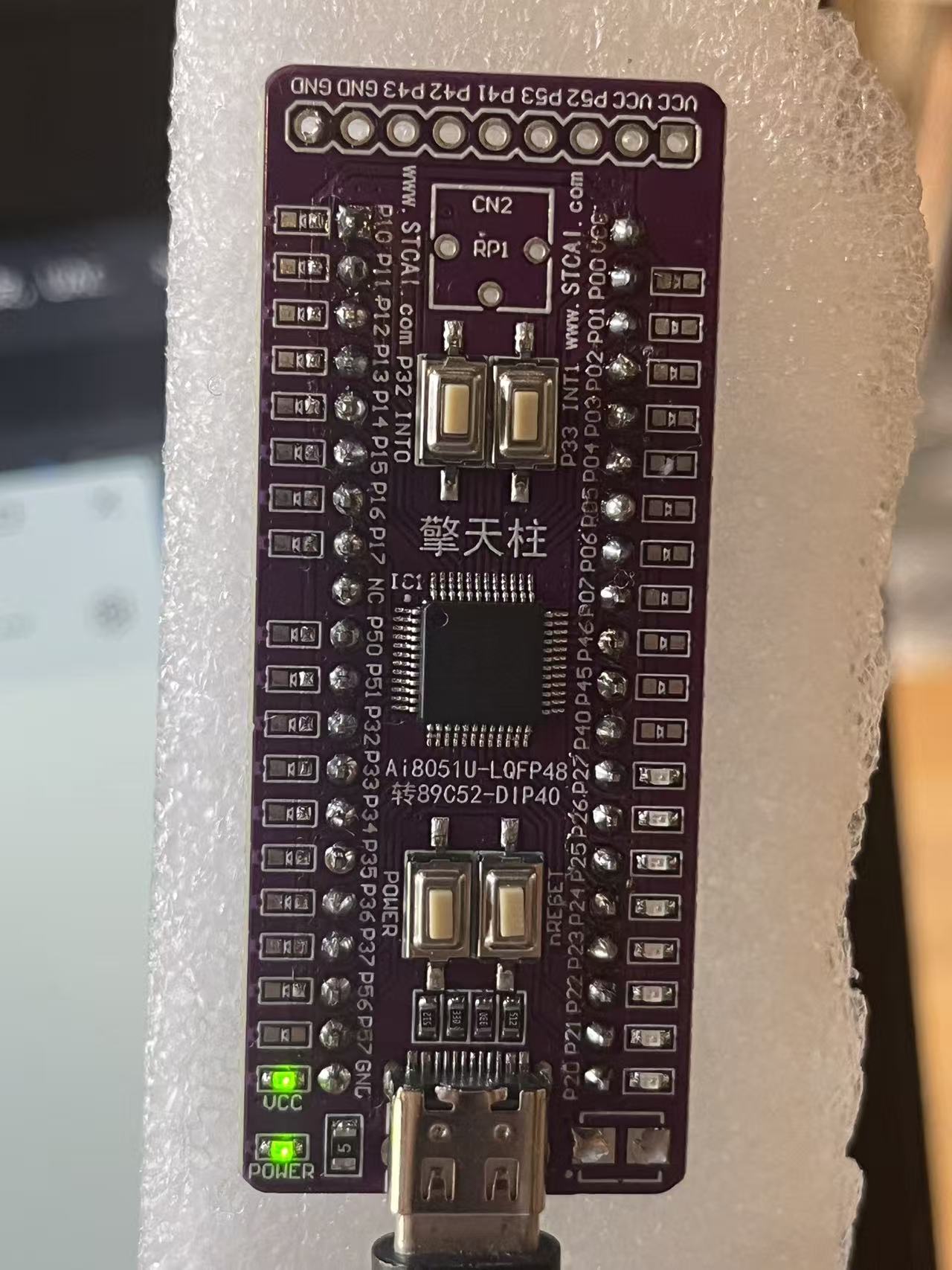

感谢国芯，擎天柱核心实验板已经收到，十分小巧便于携带，这两天已经根据数据手册实现了usb—cdc模拟串口的实验，还实现了带电下载的功能。因为热爱很久以前使用STC89c52为核心的实验板自学过单片机的应用，由于工作原因，很长时间没有关注MCU的发展了，现在对比一下89c52和AI8051U的使用和资源，也是自己学习的心得总结，今天就对比一下最小系统和外围下载电路。

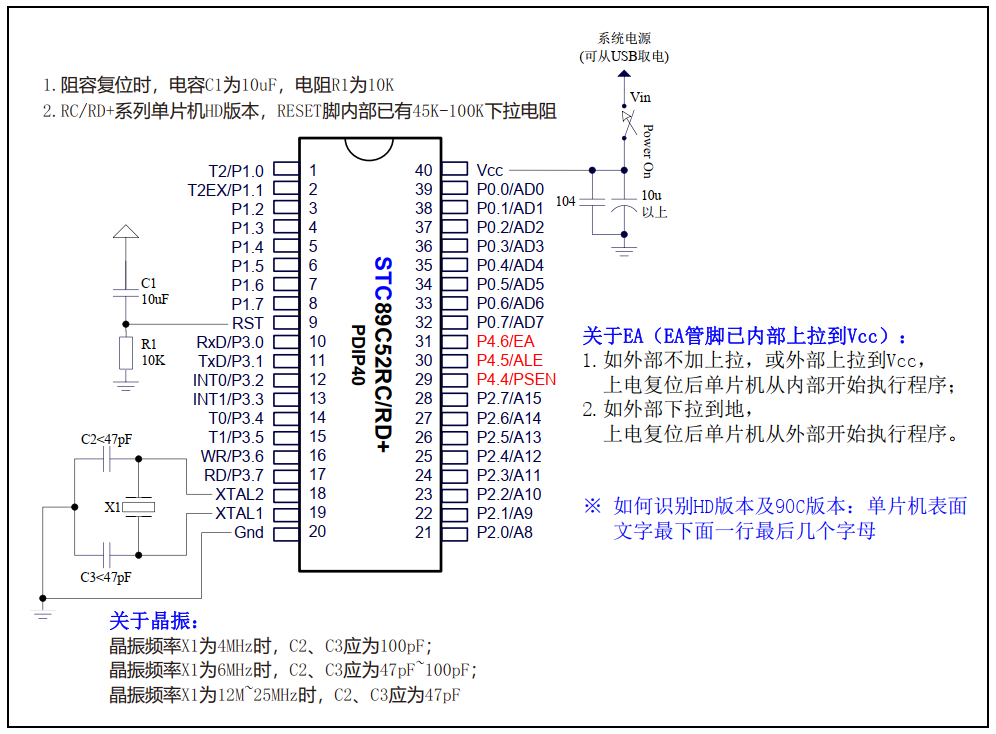

一、最小系统对比

1、两者的不同之处

• STC89c52必须外部晶振，而Ai8051U一般不需要外部晶振；
• STC89c52为高电平复位且必须要有，Ai8051U是低电平复位，可通过ISP下载程序时设置为I/O口或者复位引脚；
• Ai8051内部集成USB模块，管脚UCAP需接01uf去耦电容。

2、Ai8051的优点

• 由于一般不需要外部晶振，系统的功耗降低，PCB设计布线空间增大，布线难度降低；
• 内部集成了USB模块，可以用复位按键带电下载程序；

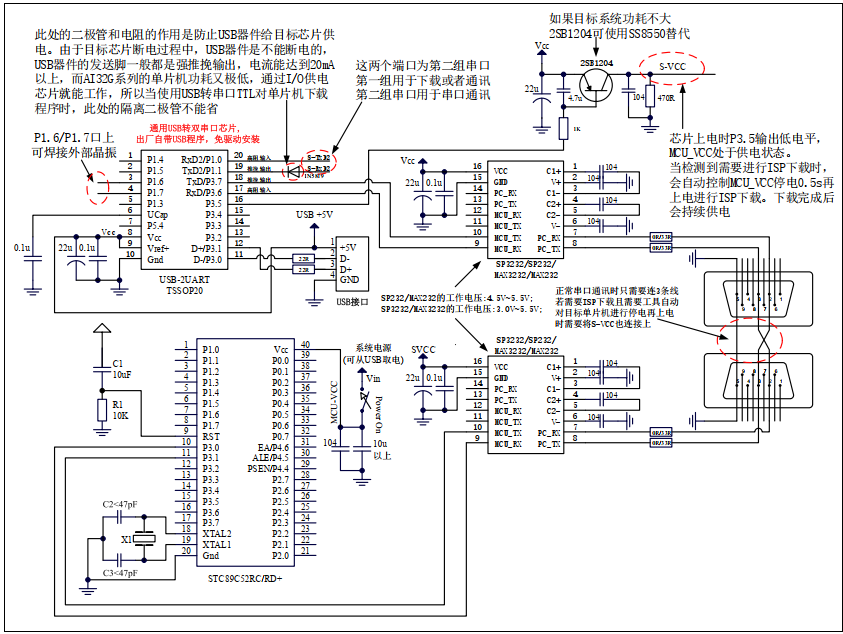

二、外部下载电路对比

1、两者对比

• 传统的单片机都采用串口和计算机通信，所以要将计算机中的程序下载到电脑，方法一是通过有串口的计算机和实验板的串口相连将程序下载到单片机；而现在大部分笔记本电脑已经不配备串口，大部分的实验板也都省去了体积庞大的串口。这时候就需要将usb转换为串口通信，就需要在单片机外部搭建复杂的转换电路，89C52就是这样的；

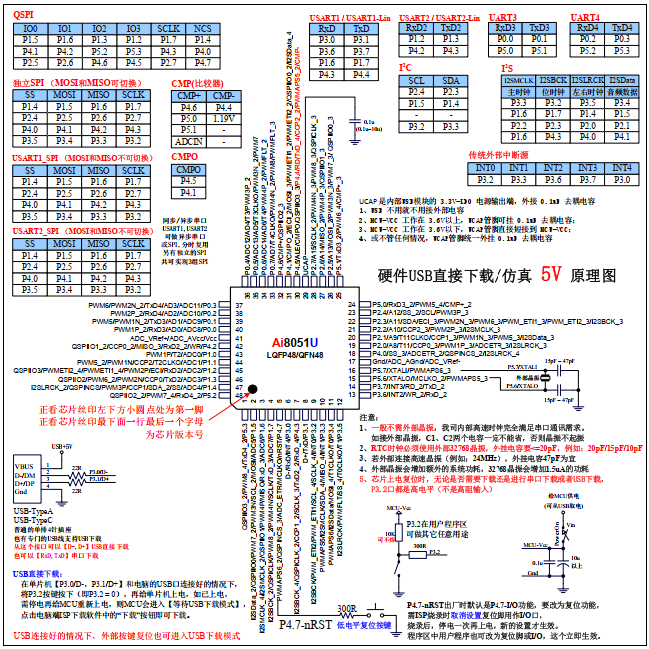

• 而AI8051U内部集成了USB模块，电脑USB输出的数据D+、D-线可以和单片机直连，可以将程序直接下载到单片机的ROM当中；

2、Ai8051的优点

• Ai8051采用直连的方式和单片机通讯，省去了复杂的外部电路，不需要专门的下载模块，只要做好下载软件的更新升级，可以做到随时随地开发下载；
• 由于内部集成了USB模块，可以实现带电烧写，和程序更新后自动下载。

以上就是我使用AI8051编写下载程序对比STC89C52的心得，都是自己的体会不免有理解的误差，欢迎大家指正，后续还会根据自己的学习进程更新本贴，也欢迎大家共同分享！

国芯人***

【学习心得分享】从STC89C52到Ai8051U —— 第一章：最小系统与外围下载电路的对比分析

作为一名长期关注嵌入式系统开发的爱好者，笔者曾以STC89C52为核心进行过单片机学习与实践。如今，在国芯人工智能推出的Ai8051U实验平台支持下，重新拾起嵌入式开发的热情，并对这两款51内核的MCU进行了系统性的对比学习。本文将从最小系统构建与外围下载电路两个方面，结合个人实践，分享从传统8位MCU到集成化智能MCU的学习心得。

一、最小系统对比分析

最小系统是单片机能够正常运行所必需的基本电路模块，通常包括电源、复位电路、时钟电路等。以下从硬件结构与设计灵活性两个维度对STC89C52与Ai8051U进行对比。

1. 时钟电路设计

STC89C52采用标准的51架构，其内部未集成高精度时钟源，因此必须外接晶振与两个负载电容构成时钟电路。通常采用12MHz或11.0592MHz晶振，配合20pF左右的电容，以确保系统稳定运行。该方式虽成熟可靠，但增加了PCB布线复杂度与成本。

Ai8051U则集成了高精度内部振荡器，用户可根据应用需求选择是否启用外部晶振。在大多数应用场景中，使用内部振荡器即可满足精度要求，从而简化电路设计、降低功耗并提升系统稳定性。此外，内部时钟源的启用可通过配置寄存器实现，无需硬件改动，显著提升了开发效率。

2. 复位电路设计

STC89C52采用高电平复位机制，通常需配合RC电路与复位按键实现手动复位功能。复位引脚需接上拉电阻，确保系统上电后能正确复位。该方式虽简单，但在某些噪声较大的环境中可能影响复位稳定性。

Ai8051U支持低电平复位模式，且具备复位引脚多功能配置能力。通过ISP下载工具，用户可将复位引脚配置为普通I/O口，从而在无需复位功能时扩展可用引脚资源。此外，其复位电路设计更为灵活，可结合外部按键或内部看门狗机制实现系统复位控制。

3. 电源与去耦设计

Ai8051U相较于传统MCU，在电源管理方面也体现出更高的集成度。其内部USB模块的引入，使得系统可直接通过USB接口供电，减少了外部稳压电路的需求。此外，UCAP引脚需接0.1μF去耦电容，以稳定内部USB模块的电压，确保通信稳定性。

二、外围下载电路对比分析

程序下载是单片机开发过程中不可或缺的一环。以下从通信接口与下载方式两个方面，对比STC89C52与Ai8051U在程序下载方面的差异。

1. 通信接口与转换电路

STC89C52采用传统的串口（UART）方式进行程序下载，需通过RS232电平转换芯片（如MAX232）与计算机串口通信。然而，随着笔记本电脑逐渐取消串口接口，大多数开发者不得不借助USB转TTL模块（如CH340、CP2102）实现程序下载。这种方式不仅增加了硬件成本，还提高了电路设计与调试的复杂度。

相比之下，Ai8051U内置USB模块，支持USB-CDC虚拟串口通信，可直接通过USB接口与PC连接，无需任何外部转换电路。开发者只需将USB线连接至开发板与PC，即可完成程序下载与调试，极大简化了开发流程。

2. 下载方式与灵活性

STC89C52的程序下载通常需借助串口下载工具（如STC-ISP），且在下载前需手动按下复位键或通过软件控制DTR引脚实现自动复位。这一过程在批量下载或多用户协作开发中效率较低。

Ai8051U支持带电下载（Live Update）功能，用户可在不切断电源的情况下完成程序更新。此外，其配套的下载工具支持自动识别设备型号与通信参数，简化了操作步骤。通过配置ISP参数，用户还可实现一键下载、自动校验与加密烧录等功能，提升了开发效率与安全性。

三、总结与展望

从STC89C52到Ai8051U，虽然同属51内核架构，但在最小系统构建与程序下载方式上已展现出显著差异。Ai8051U凭借其高度集成的USB模块、灵活的复位配置与内部振荡器，大幅简化了硬件设计，降低了开发门槛，提升了系统稳定性与便携性。

对于嵌入式初学者而言，Ai8051U无疑是一个更为友好且高效的开发平台。而对于有一定基础的开发者，其丰富的功能配置与扩展能力也为深入学习与项目实践提供了良好基础。

后续章节中，我将继续分享在GPIO配置、中断系统、定时器与USB通信等方面的学习体会，敬请期待。

—— 国芯人工智能 Ai8051U 学习者
2025年4月5日

[本文内容由国芯人工智能辅助生成，仅供参考]

神***

推荐优先看的 printf_usb("Hello World !\r\n")及usb不停电下载, 演示视频链接


上面是 小李 演示：Ai8051U, printf_usb("Hello World !\r\n")及usb不停电下载@AiCube之图形化程序自动生成


上面是 小赵 演示：Ai8051U, printf_usb("Hello World !\r\n")及usb不停电下载@AiCube之图形化程序自动生成
