ADC采集0-5V和0-10V求助

梁***

zac*** 发表于 2025-9-30 15:50
分压比怎么计算?

R123和R124还需要吗?

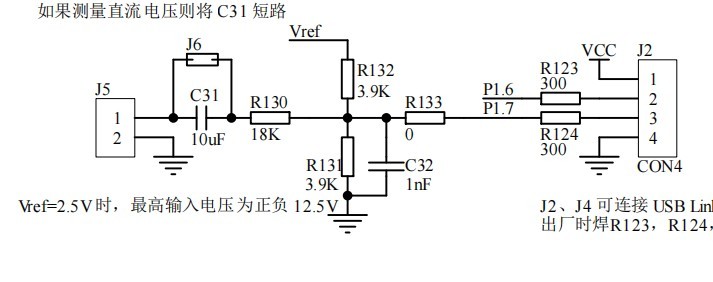

上面的电路是简易示波器输入电路，当输入电压为交流电压，断开J6，则偏压1.25V是交流电的0点电压，对应adc0=2048，输入的瞬时电压为Ui：
分压比 k = (R131||R132)/(R130+(R131||R132))。
R130=18K，R131=R132=3.9K，则 分压比 k = 1.95/19.95。
AVREF = 2.5，偏压为1.25V，则输入电压 Ui 对应的 adc：
     adc = 4096*Ui*k/2.5+2048;
解出 Ui = 2.5*(adc-2048)/4096/k
           = 0.006244366*(adc - 2048)
当adc = 0，     则Ui = -12.788V。
当adc = 4095，则Ui = 12.782V。


为了便于记忆，标称输入峰值电压为+-12.5V，有效值为9V。
实际的R131、R132可能会有误差，则实际中点电压会有细微偏差，中点ADC值会偏移2048几个字，按实际校准。
由于分压电阻也有误差，所以分压比也要校准。

输入为直流电压（短路J6，即短路C31），则要加上1.25V偏压，下面的计算是输入直流电压：
     adc = 4096*((Ui-1.25)*k+1.25)/2.5;
解出 Ui = (2.5*adc/4096-1.25)/k+1.25
           = 2.5*adc/4096/k-1.25/k+1.25
           = 0.006244366*adc - 11.53846
当adc = 0，     则Ui = -11.53846V。
当adc = 4095，则Ui = 14.03222V。

以上是详细计算过程。
