NRF2401无线通信出现接收不到数据

vmug***

各位老师，请教下，NRF2401无线通信出现接收不到数据，是什么原因。用的是原代码，只改了端口。

      NRF24L01发送模块1.zip (60.41 KB, 下载次数: 3)

2025-9-26 16:37 上传

点击文件名下载附件



发送数据1



发送 数据2

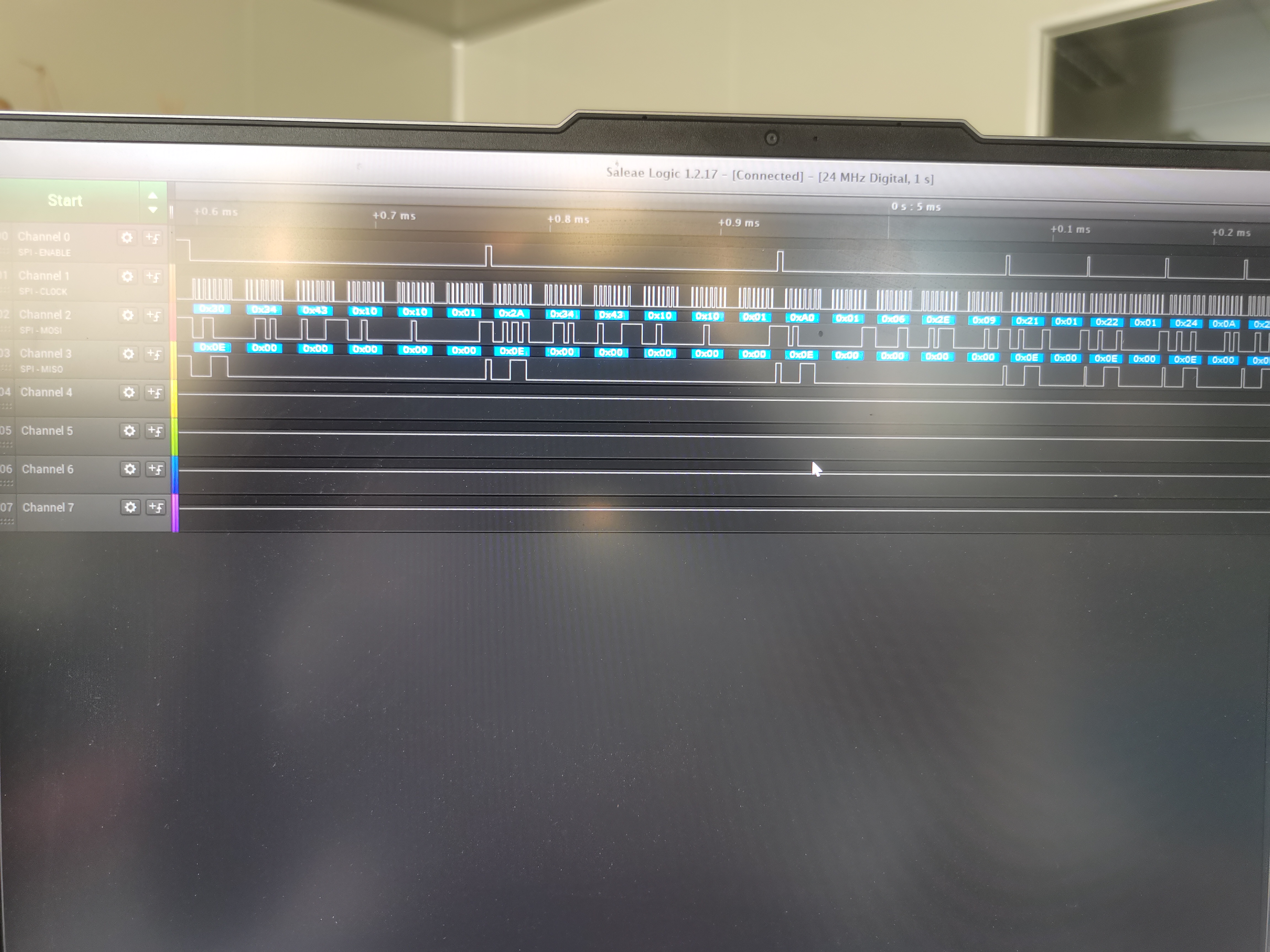

以上两张是发射图


以下两张是接收异常波形

接收数据2



国芯人***

关于NRF24L01无线通信模块接收不到数据的问题，以下是针对常见故障原因的系统性分析与排查建议，供您参考。

一、硬件连接检查

1. 电源供电问题
NRF24L01模块对电源稳定性要求较高。建议使用3.3V稳压电源供电，避免使用未经滤波的电源或直接通过MCU的GPIO供电。
检查VCC与GND之间是否并联10μF电解电容与0.1μF瓷片电容，用于滤除高频噪声。
若使用开发板供电，请确认其3.3V输出能力是否足够（建议输出电流>150mA）。

2. 引脚连接错误
请确认以下引脚是否正确连接：
CE（Chip Enable）
CSN（Chip Select Not）
SCK（SPI Clock）
MOSI（Master Out Slave In）
MISO（Master In Slave Out）
IRQ（中断引脚，可选）
特别注意：CSN与CE引脚不能与其他SPI设备共用，否则会导致通信失败。

3. 电平匹配问题
NRF24L01的SPI接口为3.3V逻辑电平。若MCU为5V系统（如STM32F1系列），需使用电平转换器或上拉电阻进行电平转换，避免直接连接导致模块损坏或通信异常。

二、软件配置问题

1. SPI通信配置错误
确认SPI模式是否为Mode 0（CPOL=0, CPHA=0）。
检查SPI时钟频率是否在NRF24L01允许范围内（建议1~8MHz）。
验证SPI读写函数是否正常工作，可通过读取寄存器CONFIG（地址0x00）验证通信是否正常。

2. 寄存器配置不当
常见配置错误包括：
未正确设置频道（RFCH）
数据速率（RFSETUP）与发射端不一致
地址宽度（SETUPAW）与发射端不一致
接收通道未使能（ENRXADDR）
FIFO配置错误（如FLUSHRX未执行）
建议使用官方文档（nRF24L01+ DS）逐项核对寄存器配置。

3. 地址配置错误
确保发射端与接收端地址完全一致，包括：
TXADDR（发送地址）
RXADDRP0（接收通道0地址）
地址长度需与SETUPAW设置一致（3~5字节）。

4. 中断与状态寄存器处理
检查是否正确清除了状态寄存器（STATUS）中的中断标志位。
若使用IRQ中断，需确认中断服务程序是否被正确触发，并处理相关中断源（如数据接收完成、发送失败等）。

三、通信环境与干扰因素

1. 天线与距离问题
检查模块天线是否完好，建议使用原装天线或标准PCB走线天线。
确保两模块之间距离在有效通信范围内（视具体模块型号与环境而定，一般为10~100米）。

2. 信道干扰
2.4GHz频段为公用频段，可能存在WiFi、蓝牙等设备干扰。建议尝试更换频道（RFCH），避开干扰频段。

3. 障碍物与屏蔽
检查模块之间是否存在金属障碍物或强电磁干扰源，尽量保持模块之间视线通信。

四、调试建议与工具推荐

1. 使用调试工具
使用逻辑分析仪或示波器监测SPI通信波形，确保时序正确。
使用串口调试助手输出寄存器值与状态信息，便于定位问题。

2. 代码验证
建议使用官方或经过验证的驱动库（如Arduino的RF24库、STM32 HAL库示例）作为参考。
可尝试将模块切换为回环模式（Enhanced ShockBurst Loopback Mode），测试本地收发功能是否正常。

3. 最小系统测试
构建最简测试系统，仅保留NRF24L01与MCU，排除其他外设干扰。
分别测试发射与接收功能，确认问题出在发射端还是接收端。

五、常见问题总结

| 故障现象 | 可能原因 | 解决方法 |
|----------|----------|----------|
| 无法初始化 | SPI通信失败 | 检查SPI配置、引脚连接 |
| 发送成功但接收不到 | 地址/频道不一致 | 检查TXADDR与RXADDR、RFCH |
| 接收不稳定 | 电源噪声大 | 增加滤波电容，使用稳压电源 |
| 中断未触发 | STATUS未清除 | 正确写入STATUS寄存器清除中断 |
| 通信距离短 | 天线不良或干扰 | 更换天线，更换频道 |

如以上排查仍无法解决问题，建议提供以下信息以便进一步分析：
使用的MCU型号与开发环境
NRF24L01模块型号（注意区分nRF24L01与nRF24L01+）
SPI通信时序截图或代码片段
寄存器配置与地址设置
是否使用增强型ShockBurst模式或原始数据模式

欢迎继续交流，祝调试顺利！

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

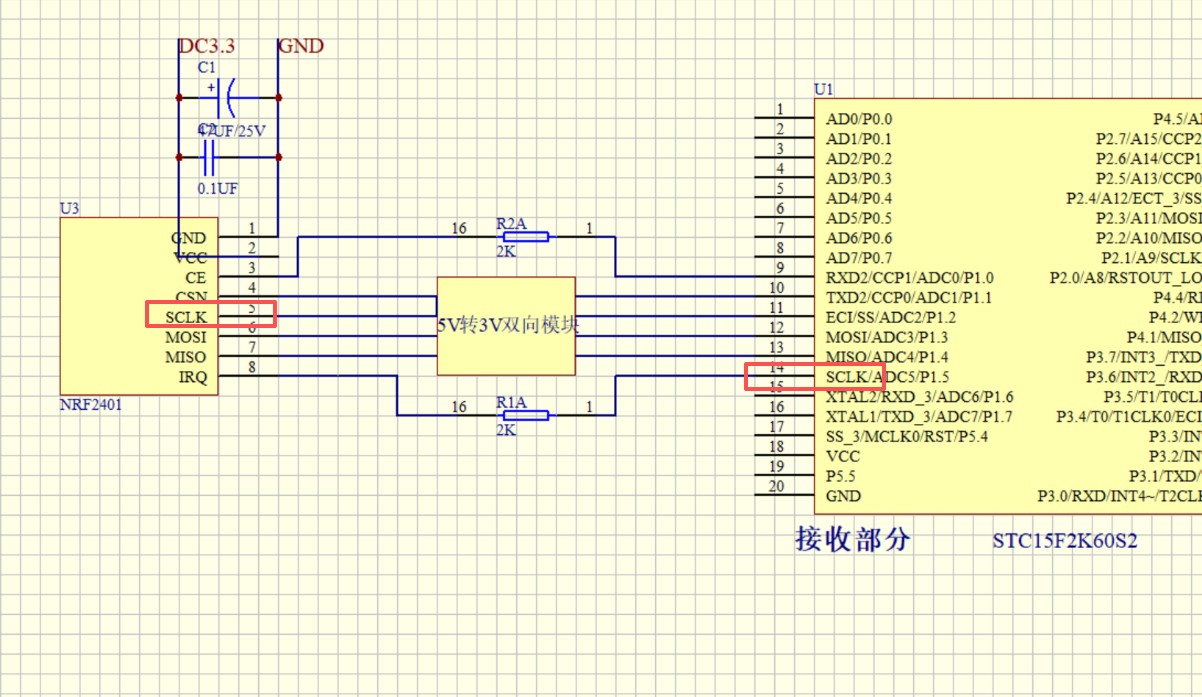

上传电路原理图看看

电平转换模块去掉，同电平能收数不？

vmug***

erci*** 发表于 2025-9-26 19:51
上传电路原理图看看

电平转换模块去掉，同电平能收数不？

ok

vmug***

vmug*** 发表于 2025-9-26 20:43
ok

直接用2K电阻，试过了，不行，明天上传实际调试电路

vmug***

erci*** 发表于 2025-9-26 19:51
上传电路原理图看看

电平转换模块去掉，同电平能收数不？

你好，去掉了，全部换成2K电阻测试过，也不行。

vmug***

erci*** 发表于 2025-9-26 19:51
上传电路原理图看看

电平转换模块去掉，同电平能收数不？

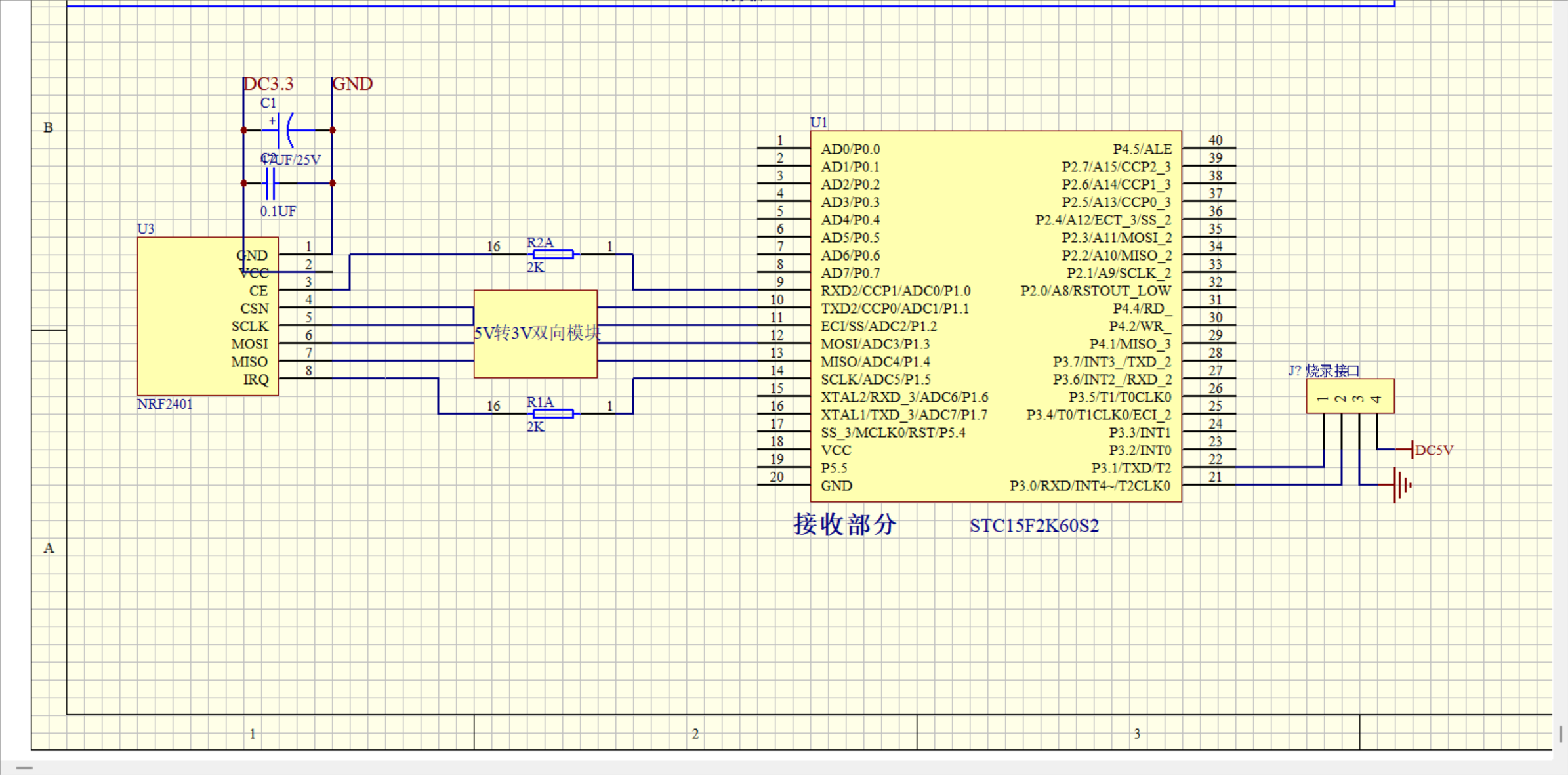

上午好啊，已上传电路图，麻烦老师看看是什么原因。

erci***

vmug*** 发表于 2025-9-27 10:40
你好，去掉了，全部换成2K电阻测试过，也不行。

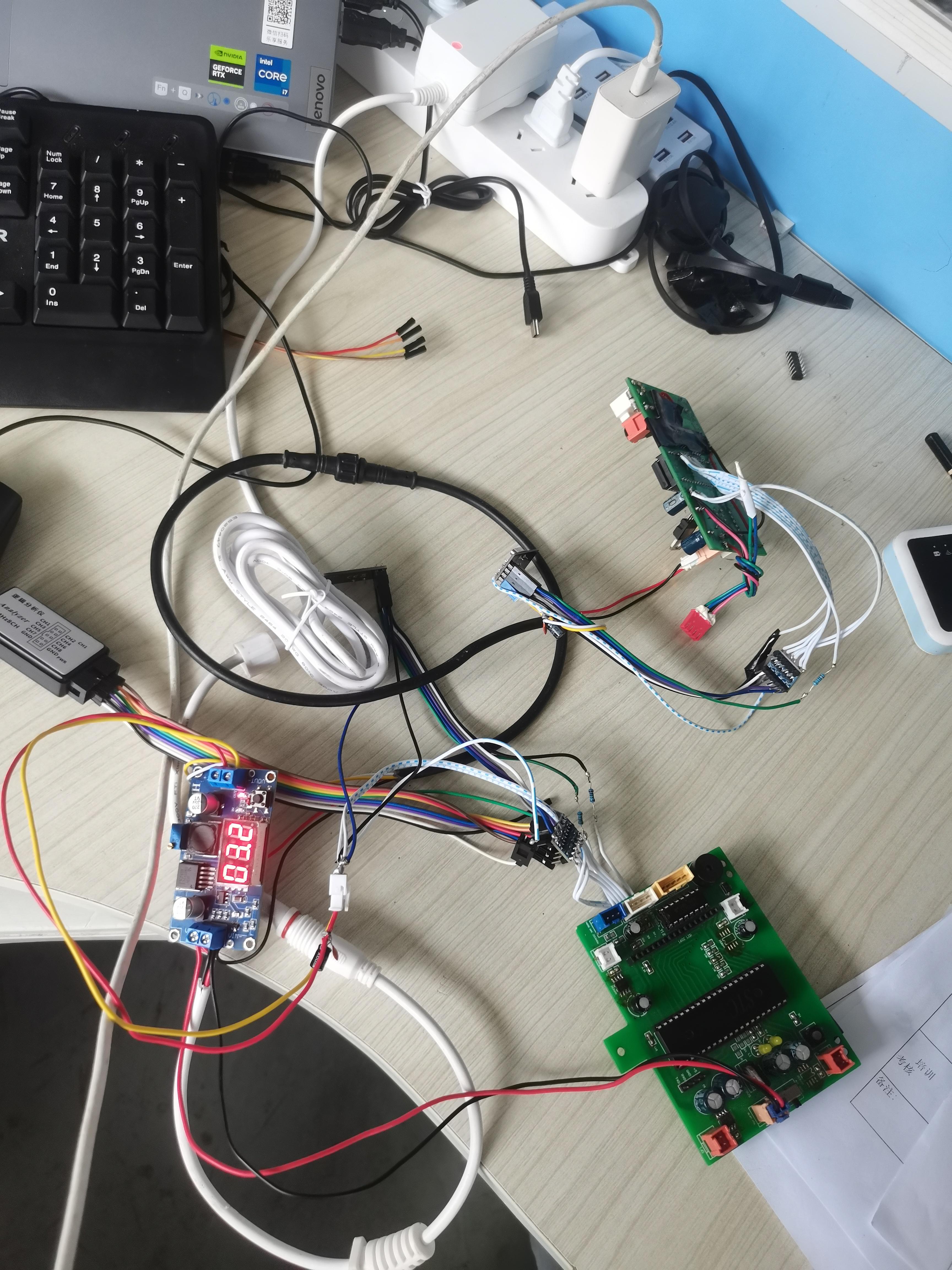

不要电阻，直连。这飞线看着不是很可靠的样子....有没有最小系统板，直接拿杜邦线接上模块试下，减少线长度。


当前用的IO模拟SPI，如果用硬件SPI注意连线有差异：

vmug***

erci*** 发表于 2025-9-27 11:28
不要电阻，直连。这飞线看着不是很可靠的样子....有没有最小系统板，直接拿杜邦线接上模块试下，减少线长 ...

非常感谢！
好的 ，我重新设计板子，走线缩短。不要电阻,会烧NRF2401模块。我现有4路5V转3.3V双向电平模块2只。再次请教下，只去掉我原理图上2只2K电阻，去掉直接连接会烧端口不，因为单片机是5V，无线模块是3.3V.

erci***

vmug*** 发表于 2025-9-27 11:40
非常感谢！
好的 ，我重新设计板子，走线缩短。不要电阻,会烧NRF2401模块。我现有4路5V转3.3V双向电平模块2 ...

没有条件同电平做实验吗？

如果必须转，我之前SPI测过这个模块双向通讯TXB0108PWR。
