8系列UART在线升级--基于STC8H8K64U，按照步骤下载ISP和AP后，芯片没反应 | 已解决

ZARD***

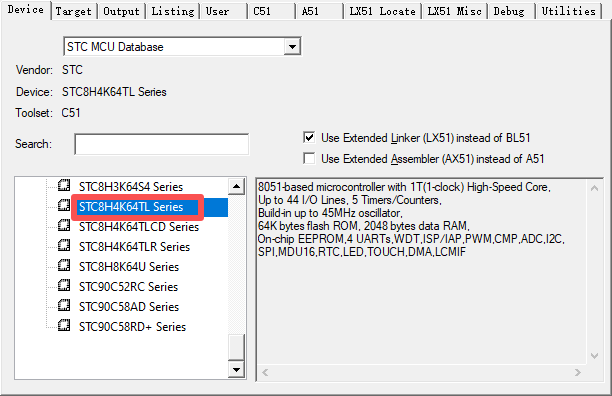

我这边使用的是STC8H4K64TL，P45接了LED，想OTA成功后，通过观察LED是否闪烁

1、isp程序只修改了芯片型号和DfuFlag的值，其余都没改

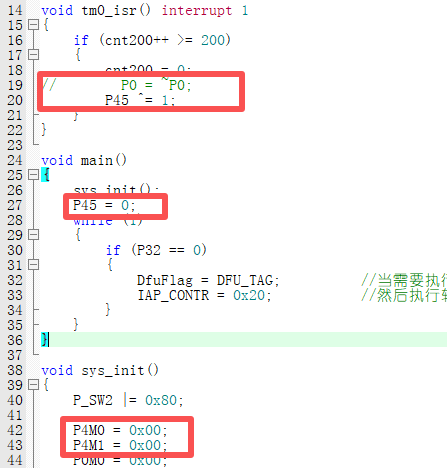

2、demo程序也是修改了芯片型号和DfuFlag的值，然后设置P4端口为准双向模式，初始化P45=0，定时器0中把P0=~P0屏蔽掉，增加P45^=1;

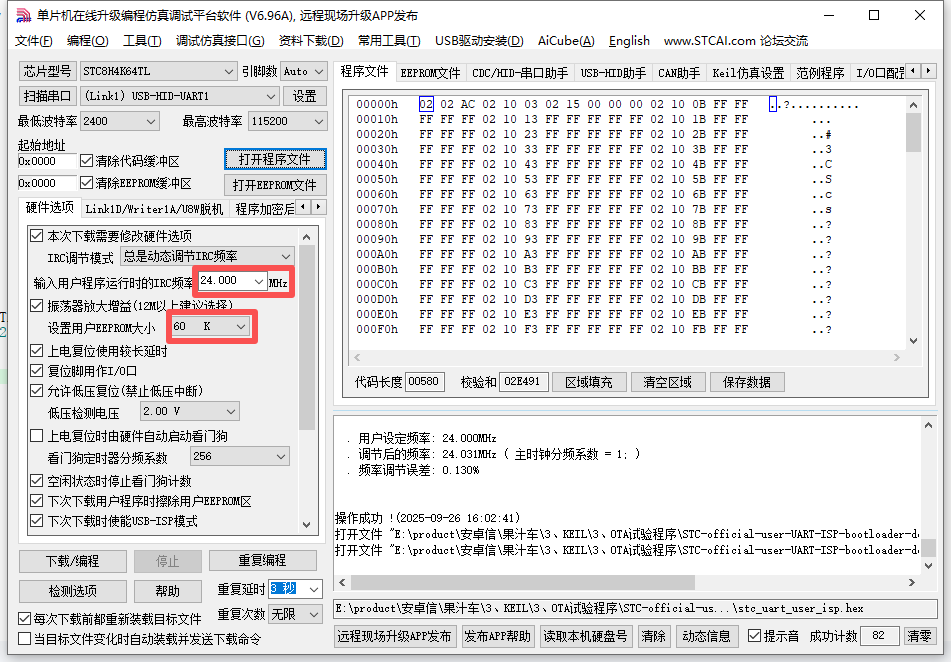

下载时，严格按照步骤来下载，下载isp成功后，重新断电再上电了一次

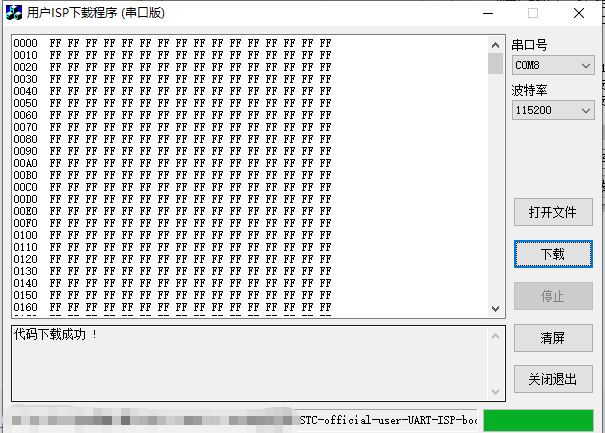

然后通过STCIsp_User.exe下载demo代码。

以上操作完成之后，发现LED没反应，重新试过好几次也没反应。

附上修改后的代码：

附件：isp.zip 附件：demo.zip

ZARD***

经过不断尝试，终于成功利用.exe软件通过串口下载程序，并由串口1改用成串口2。现在思考新的问题，ISP代码区中能否结合DMA中断来进行OTA呢？

国芯人***

您好，感谢您分享详细的调试过程与问题描述。针对您在使用 STC8H4K64TL 芯片进行 ISP + AP 下载后 LED 无反应的问题，我将从以下几个方面进行分析与排查建议：

一、问题现象总结
使用 STC8H8K64U 官方例程进行适配，仅修改芯片型号为 STC8H4K64TL；
ISP 程序下载成功，AP 程序通过 STCIspUserexe 工具完成；
断电上电后，LED（P45）无闪烁反应；
您提供了修改后的 ISP 与 AP 程序代码，用于进一步分析。

二、可能的问题点分析

1. 芯片型号适配问题

虽然 STC8H8K64U 与 STC8H4K64TL 同属 STC8H 系列，但它们在以下方面可能存在差异：
Flash 容量：STC8H8K64U 是 64KB Flash，8KB SRAM；STC8H4K64TL 是 64KB Flash，4KB SRAM；
外设资源：某些外设如 ADC、PWM、定时器通道等在不同型号中可能存在差异；
内存映射或中断向量表偏移：不同型号的中断向量地址或内存映射可能略有不同。

建议您确认官方数据手册中是否明确说明这两个型号在内存映射、中断向量表、外设寄存器等方面是否兼容。如果不兼容，直接替换型号可能导致程序运行异常。

2. ISP 程序配置问题

ISP 程序的主要功能是引导加载 AP 程序。以下几点需要确认：
跳转地址是否正确：ISP 程序应在下载完成后跳转到 AP 程序的起始地址（通常是 0x0000 以外的地址）；
AP 程序的链接地址是否正确：确保 AP 程序的启动地址与 ISP 程序中设定的跳转地址一致；
中断向量重定向是否正确：AP 程序运行时，中断向量应指向新的地址，否则中断无法响应；
堆栈指针初始化是否正确：AP 程序入口需重新设置 SP 指针，否则可能导致堆栈溢出或异常。

3. AP 程序问题

您提到的 AP 程序做了以下修改：
修改芯片型号；
设置 P4 为准双向口；
初始化 P45 = 0；
在定时器 0 中增加 P45 ^= 1；

请检查以下几点：
P4M1 和 P4M0 设置是否正确：STC8H 系列 IO 口需要设置模式寄存器才能正确输出；
定时器 0 是否正常运行：是否有初始化代码？是否开启中断？是否开启总中断 EA？
主循环是否为空：如果主循环没有任何延时或等待，程序可能直接退出；
堆栈是否溢出：如果程序中有函数调用但未设置 SP，可能导致程序跑飞；
编译器优化问题：部分编译器优化可能导致变量访问异常，建议关闭优化或使用 volatile 修饰变量；
是否启用了看门狗：若启用了看门狗但未喂狗，可能导致程序反复复位。

4. 下载流程是否规范

您提到使用 STCIspUserexe 工具下载 AP 程序，这是 STC 官方提供的用户自定义 ISP 工具。请确认：
AP 程序的 bin 文件是否生成正确；
是否选择了正确的芯片型号与串口；
是否确认 AP 程序下载成功；
是否在下载完成后断电重启；
是否确认 ISP 程序已跳转至 AP 程序执行。

三、建议的排查步骤

步骤一：确认 ISP 是否正常运行

1. 在 ISP 程序中加入一个简单的 LED 闪烁代码（如 P45 闪烁），下载并运行，观察是否闪烁；
2. 若闪烁正常，说明 ISP 程序本身运行正常；
3. 若不闪烁，说明 ISP 程序存在问题，可能与芯片型号不兼容有关。

步骤二：确认 AP 程序能否独立运行

1. 暂时绕过 ISP 程序，直接将 AP 程序下载到芯片中；
2. 观察 P45 是否闪烁；
3. 若能闪烁，说明 AP 程序本身没有问题；
4. 若不能闪烁，需重点检查 AP 程序中的 IO 配置、定时器设置、中断使能等。

步骤三：确认 ISP 跳转至 AP 是否成功

1. 在 ISP 程序跳转前加入 LED 指示（如 P45 闪烁一次）；
2. 跳转后，在 AP 程序入口加入 LED 指示（如 P45 闪烁两次）；
3. 若只看到一次闪烁，说明跳转失败；
4. 若看到两次闪烁，则说明跳转成功，问题出在 AP 程序运行阶段。

步骤四：使用调试工具辅助排查

如果条件允许，建议使用以下工具进行调试：
STC-ISP 软件的串口调试功能；
STC-USB 转 TTL 模块，用于串口输出调试信息；
使用 KEIL 或 SDCC 编译器 + STC-Link 工具进行单步调试；
使用逻辑分析仪或示波器检测 P45 波形输出。

四、代码建议检查点

1. IO 配置是否正确

c
P4M1 = 0x00;  // 准双向口
P4M0 = 0x00;
复制代码

请确认是否确实执行了这两句配置，且在主函数开始前完成。

2. 定时器初始化是否完整

c
TMOD = 0x02;    // 定时器0模式2
TH0 = 0x00;
TL0 = 0x00;
ET0 = 1;        // 使能定时器0中断
EA = 1;         // 使能全局中断
TR0 = 1;        // 启动定时器0
复制代码

请确认是否设置了中断服务函数：

c
void Timer0ISR(void) interrupt 1 {
    P45 ^= 1;
}
复制代码

3. 主循环是否空转

c
while (1);
复制代码

如果主循环为空，程序将直接进入死循环，不会有任何动作。建议添加延时或等待：

c
while (1) {
    // 可以在此添加其他逻辑
}
复制代码

五、结论与建议

综合分析，您当前的问题可能是由以下原因之一或多个共同导致的：

1. 芯片型号不兼容，导致 ISP 或 AP 程序运行异常；
2. AP 程序跳转地址或中断向量设置错误；
3. AP 程序本身存在配置错误或未正常运行；
4. ISP 程序未能正确跳转到 AP 程序；
5. 未正确初始化 IO 或定时器中断导致 LED 无反应。

六、后续建议

1. 优先验证 AP 程序是否可以独立运行；
2. 确认 ISP 程序是否正常跳转到 AP 程序；
3. 使用串口或调试工具输出调试信息，定位程序卡死点；
4. 参考 STC 官方手册确认芯片型号之间的兼容性；
5. 如有可能，使用官方提供的 ISP 例程进行测试，避免自行修改带来的兼容性问题。

如果您方便的话，可以提供 ISP 与 AP 的完整代码（或关键部分），我可以进一步帮您分析代码中可能存在的问题。

祝您调试顺利！

[本文内容由国芯人工智能辅助生成，仅供参考]

ZARD***

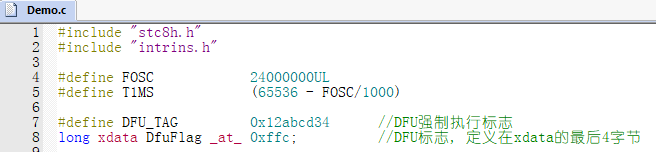

long xdata DfuFlag _at_ 0xffc;                 //DFU标志, 定义在xdata的最后4字节
demo代码中的DfuFlag 本来例程中是0x1ffc，但STC8H4K64TL只有4K XDATA，所以我这里把DfuFlag 改成 0xffc

ZARD***

还有一个现象是通过STCIsp_User.exe下载demo代码之后，再直接点击下载也能成功，这对吗？

王***

ZARD*** 发表于 2025-9-26 16:37
long xdata DfuFlag _at_ 0xffc;                 //DFU标志, 定义在xdata的最后4字节
demo代码中的DfuFlag 本来例 ...

dfu标志是isp代码和app代码共同使用，用来传递数据的一个变量
改掉app这边的地址后，需要给isp部分代码的地址也改掉，不然是判断不到的

ZARD***

王*** 发表于 2025-9-26 18:54
dfu标志是isp代码和app代码共同使用，用来传递数据的一个变量
改掉app这边的地址后，需要给isp部分代码的 ...

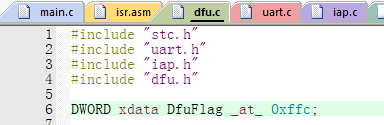

DWORD xdata DfuFlag _at_ 0xffc;
ISP代码中也改了，但是两个代码都烧录进去之后，也还是没看到LED闪烁

_奶***

确实挺严格的，，，上来就把单片机改了。。

我觉得你要是测试是不是先用相同的硬件测试，再往其他的地方移植？

ZARD***

_奶*** 发表于 2025-9-27 09:03
确实挺严格的，，，上来就把单片机改了。。

我觉得你要是测试是不是先用相同的硬件测试，再往其他的地方 ...

同系列的芯片为什么不能改呢？唯一有区别的就是XDATA的容量不一样而已，
总不能每试一个例程都需要相同的硬件条件吧

_奶***

ZARD*** 发表于 2025-9-27 10:39
同系列的芯片为什么不能改呢？唯一有区别的就是XDATA的容量不一样而已，
总不能每试一个例程都需要相同的 ...

以前我也是你这么认为的，，后来发现，系列并不是这么分的

ZARD***

_奶*** 发表于 2025-9-27 10:45
以前我也是你这么认为的，，后来发现，系列并不是这么分的

内部存储结构一样啊，同样是IAP芯片，所以它这个例程在同系列芯片中，除了FLASH和XDATA影响到OTA，其他功能都不影响的
