【AICube驱动SPI接口的OLED12864】基于AI32G12K128屠龙刀板载接口的OLED屏幕驱动

陈***

【背景】
           最近捣鼓了STC的图形化配置工具，因为图形化界面的芯片IO引脚分布是STC芯片的最大化封装图，还特地又买了一块屠龙刀的板子，来实验一下AiCube的配置；
【项目名称】

           STC32G12K128的SPI七针OLED12864驱动程序
【项目介绍】
           基于之前做过的多个OLED简单实验，整合了包括英文字符、英文字符串、中文字符、中文字符串、任意大小的靓图的类似于GUI的驱动程序，全部配备中文注释，使用AICube生成底层SPI硬件逻辑，类似于STM32Cube那样子的开发流程；
【项目使用说明】
           将板子上电，按住P32进行冷启动后识别到HID USB WRITER后，将项目中的HEX文件写入，PC端可以识别到AI32G12K128的USB-CDC虚拟串口，这样子我们勾选“当项目文件夹发生更改时自动装载并发送下载指令”时,并且通过勾选“发送CDC自定义指令进行自动下载”，就可以实现编译之后，USB-CDC接口自动给AI32G128烧录程序了！然后将7针的OLED12864插入到核心板上面的“显示屏接口”，即可看到OLED显示英文字符、英文字符串、中文字符串、图片轮流显示的效果，用户可根据自己的需求，通过取模软件(文字和ASCILL取模使用STC-ISP工具，图片取模使用PCTOLCD)进行取模后填写到项目中的Font.c字库中，默认英文采用纯数据格式，中文采用前索引数据格式，图片采用列扫描(即扫描一整个Y轴的方向后，再跳转到下一个X轴像素点进行扫描)，英文和中文取模时，注意采集参数的配置-->低位在先，采用列行式扫描（即写完一个字节到下一个X轴方向进行扫描,直到英文/中文的X轴终点结束后，再进入到下一页进行扫描），图片取模时，可以为任意大小，因为我已经将图片的尺寸，跳脱到8的倍数之外了，现在的程序已经支持不是8的倍数个像素点的取模了！
【项目相关照片展示】

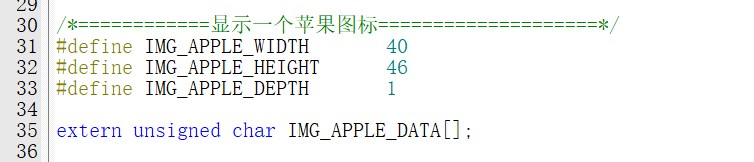

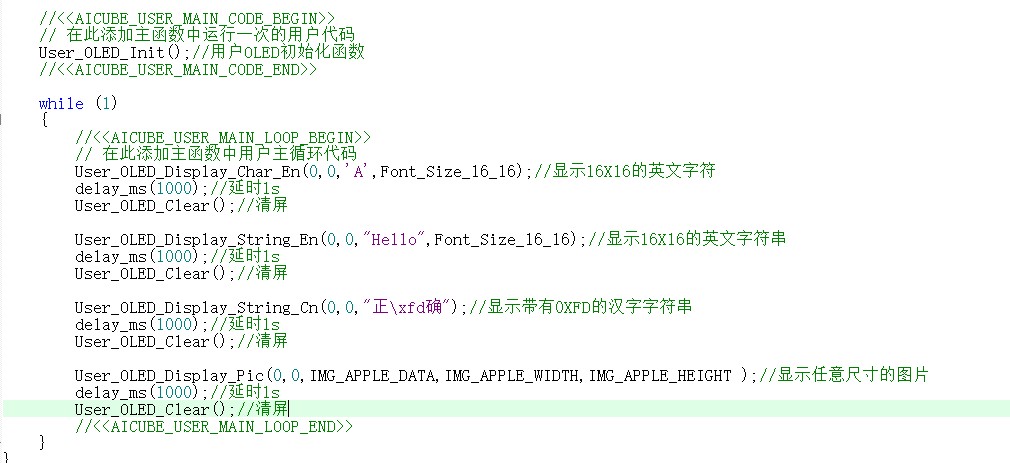

1、项目代码应用层函数(main.c中)

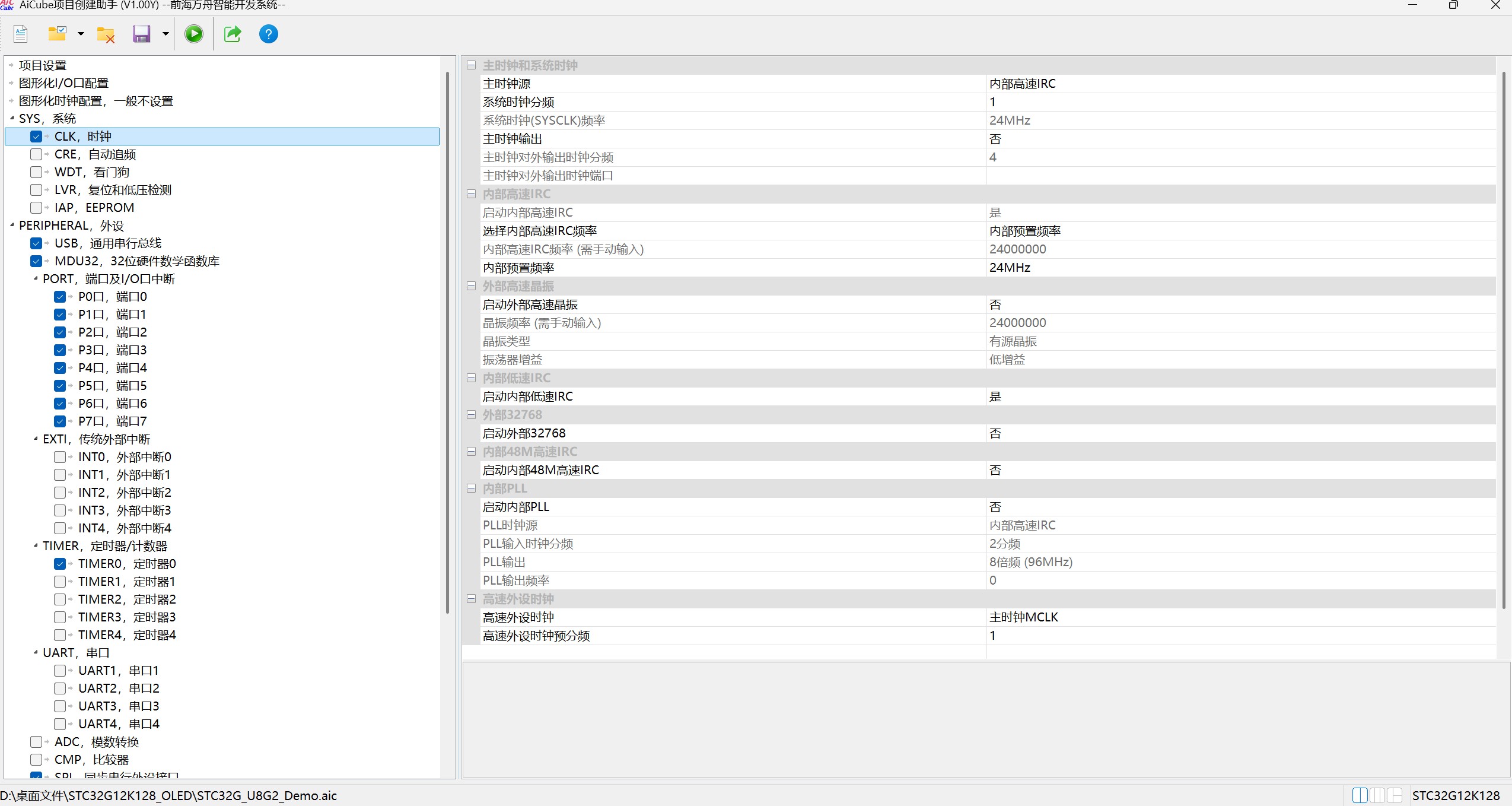

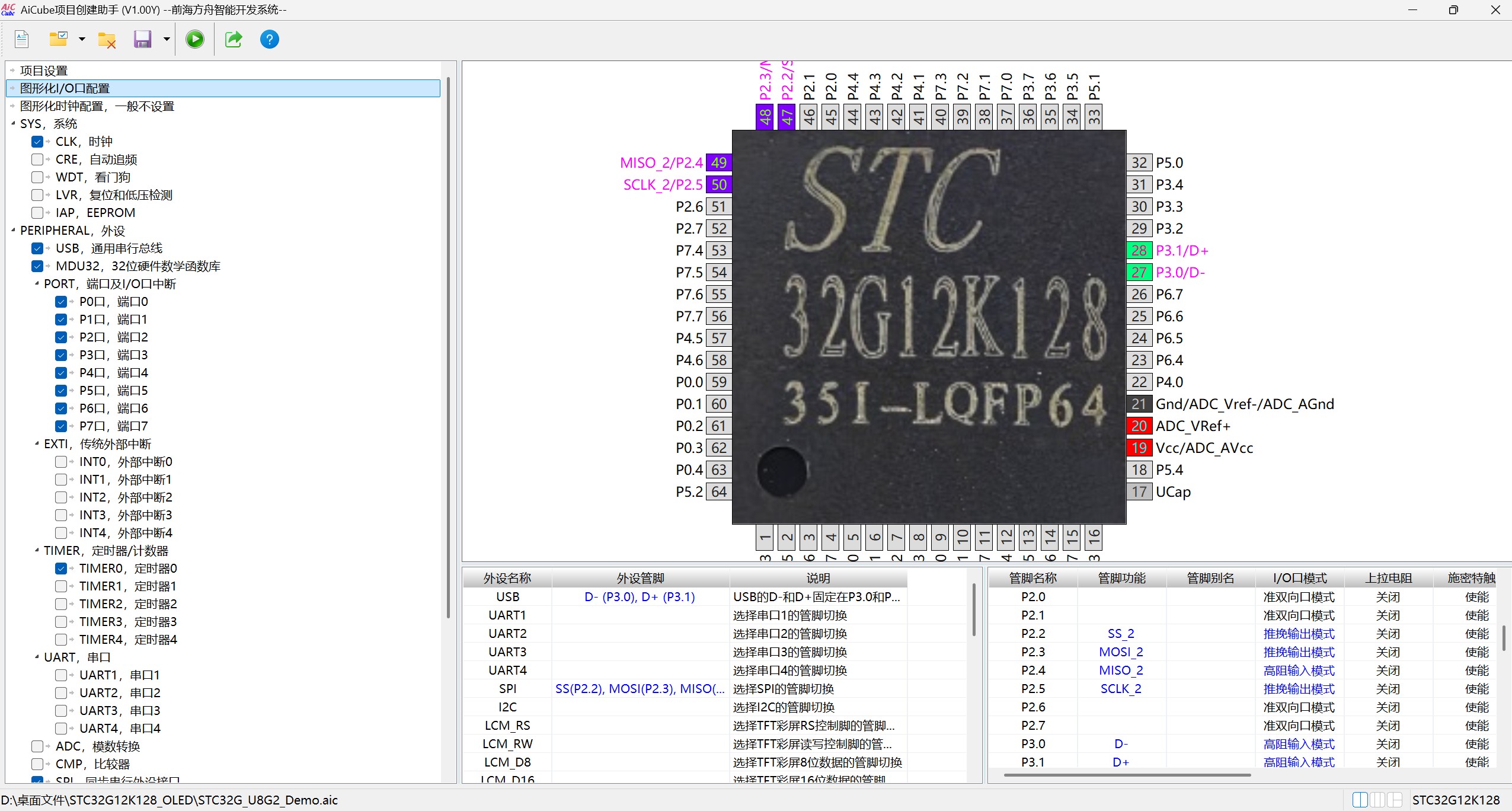

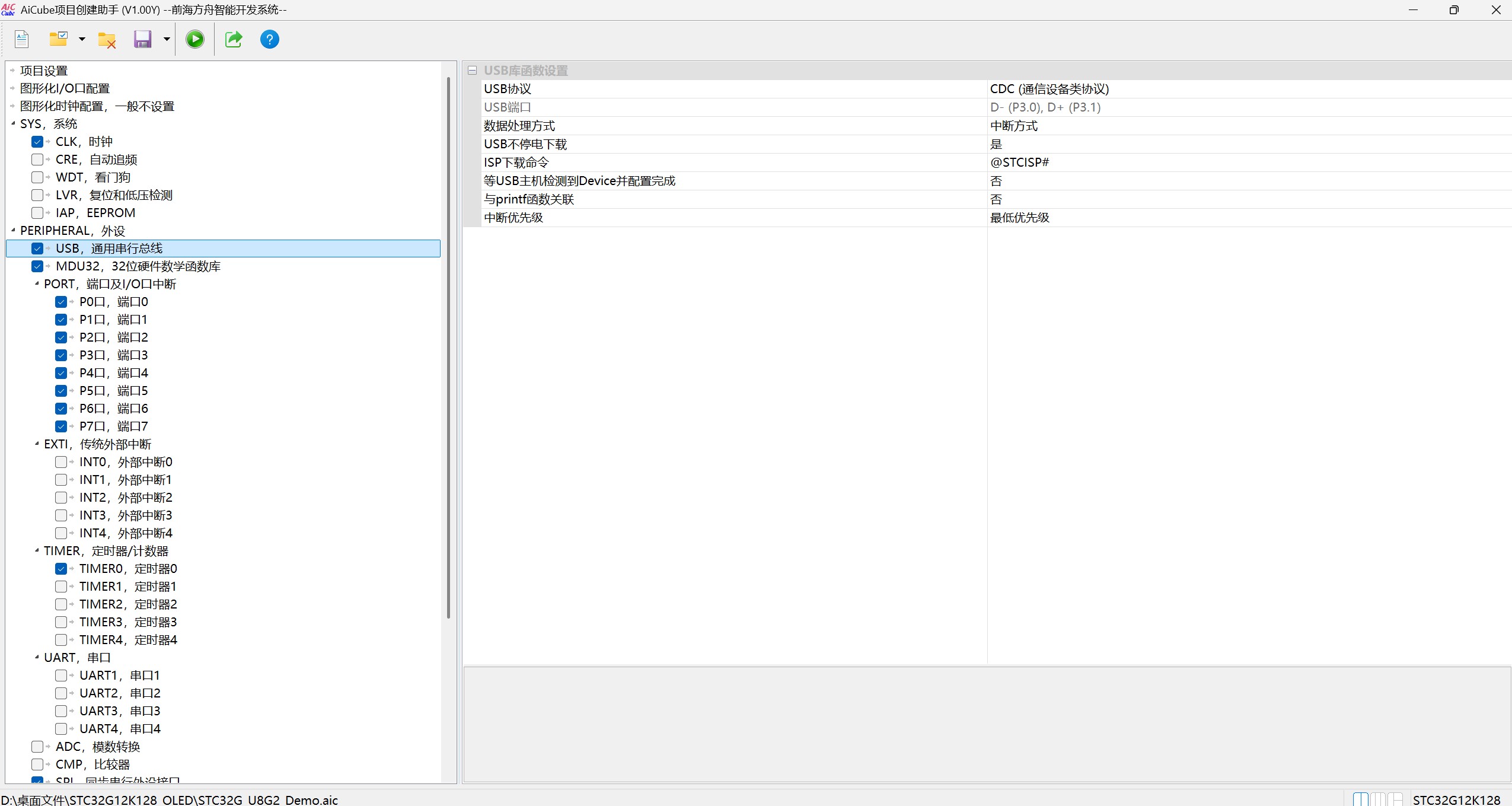

2、AICube的配置

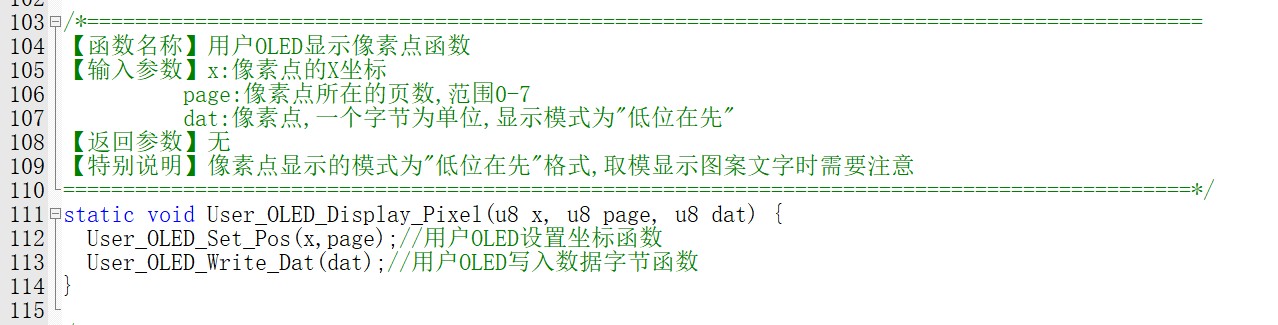

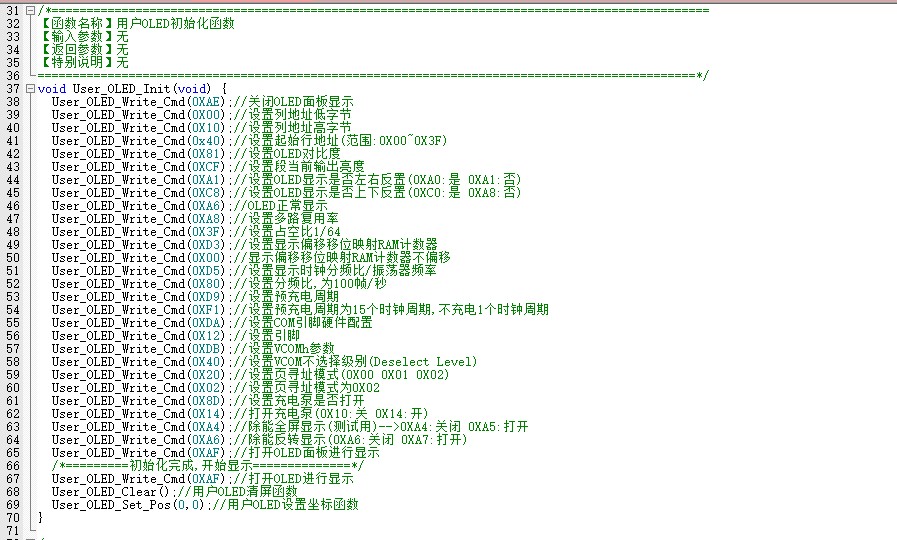

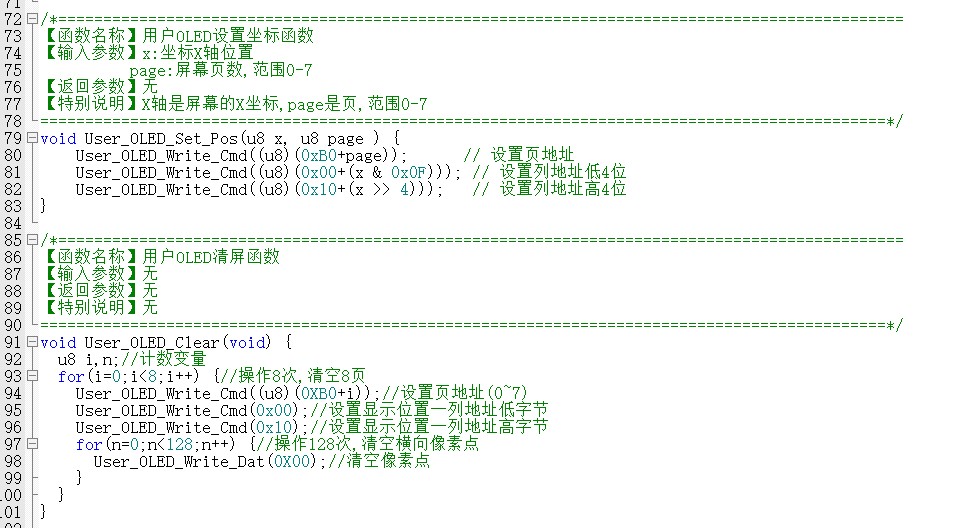

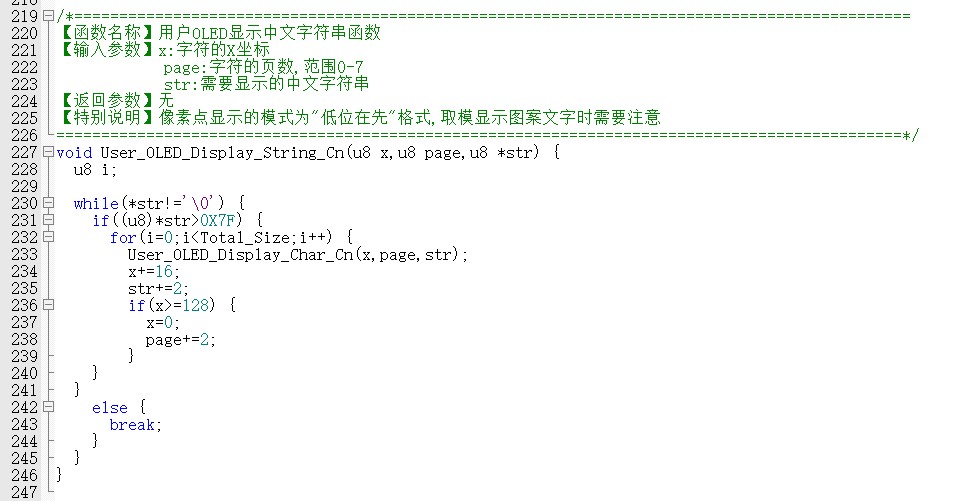

3、OLED驱动代码














4、字库采集样例

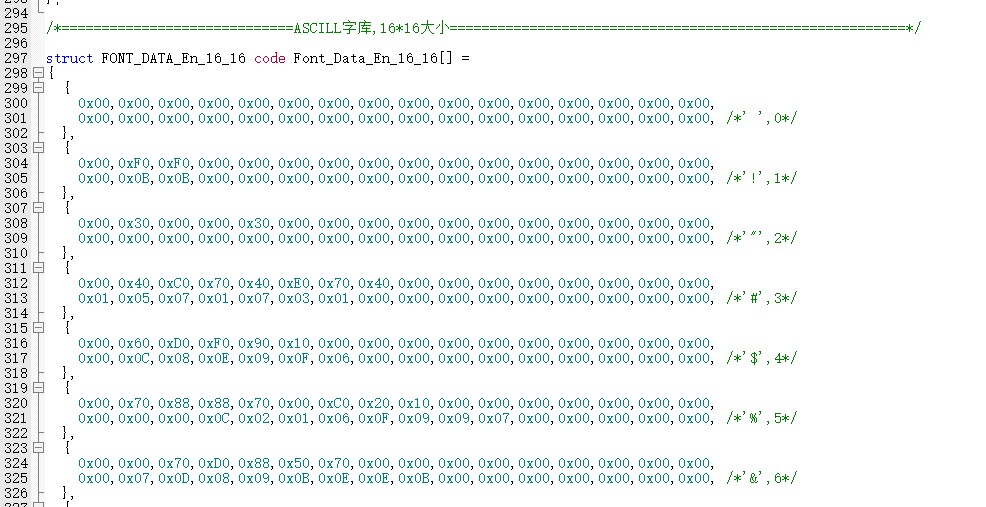

（1）Ascill码采集

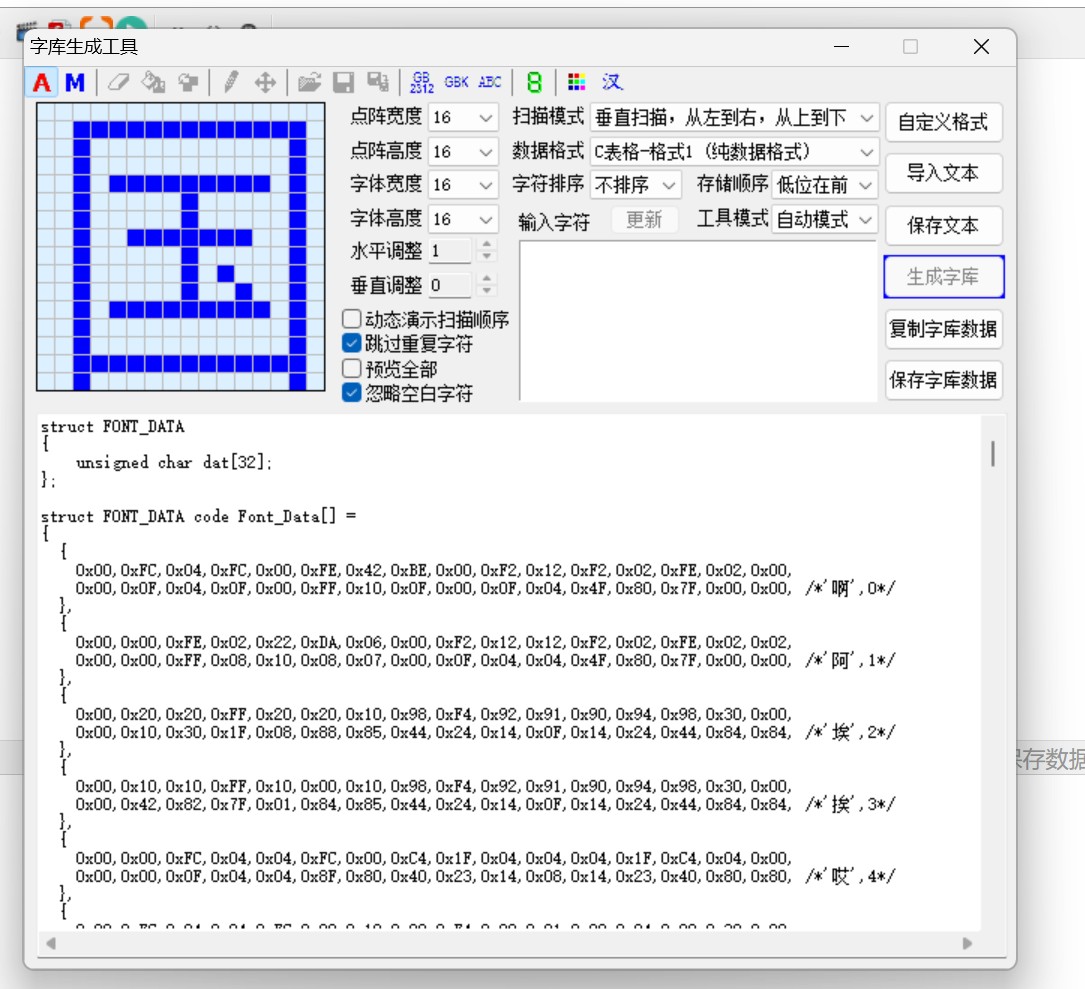

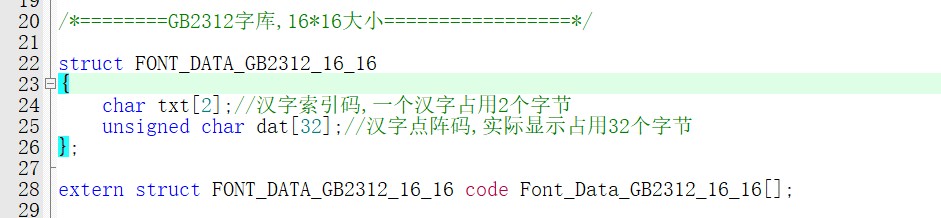

(2)汉字采集样例

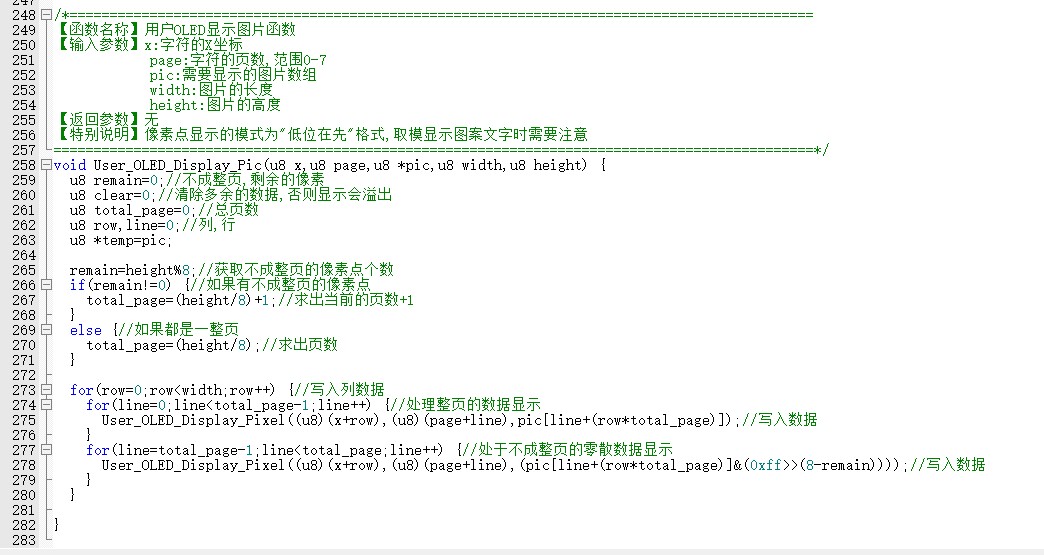

（3）图片采集样例





项目中的Demo图片已经附在附件里

5、OLED显示效果
视频附在附件中

6、程序源码
源码附在附件中
