STC32G144K246-视频级动画效果演示

深山***

烧过程序的芯片再更新图片数据的时候会不会有影响？

erci***

深山*** 发表于 2025-9-26 18:42
烧过程序的芯片再更新图片数据的时候会不会有影响？

可以自由发挥

比如程序可以支持上电按键识别进入刷图模式还是正常模式
或者使用专用固件刷图，刷完重刷自己的固件

深山***

准备用它来做一个BMS管理板，不知道怎么样，先等大家试试水再说。

erci***

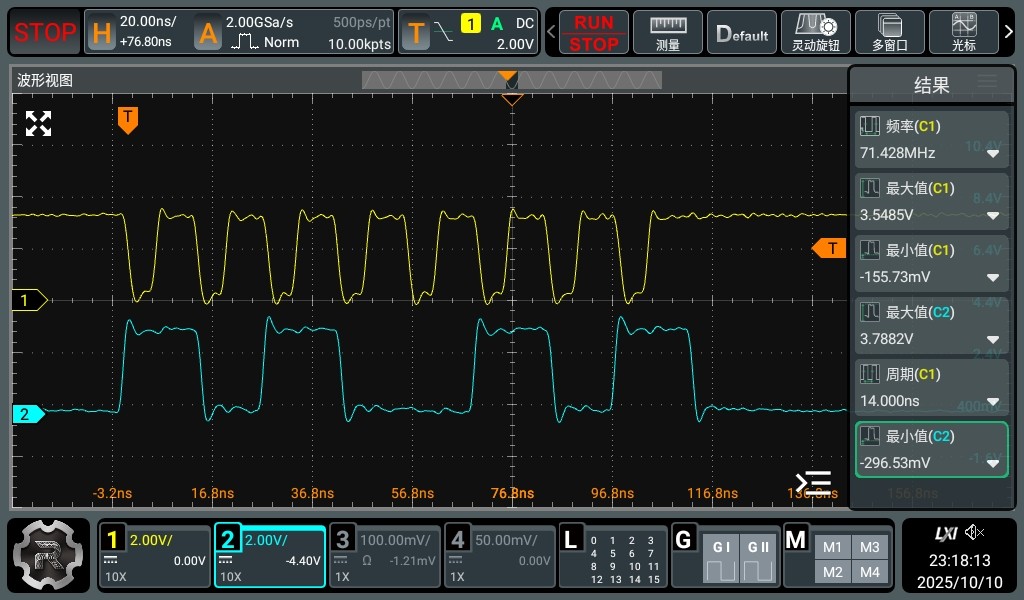

IRC 20.78M, HPLL 284M, 系统时钟142M，SPI 71M:
定时器十分频输出主时钟：


推挽输出 SPI SCLK&MOSI波形：

erci***

IRC 20.78M, HPLL 242.43M, 系统时钟121.219M，SPI 60.6M:

推挽：

erci***

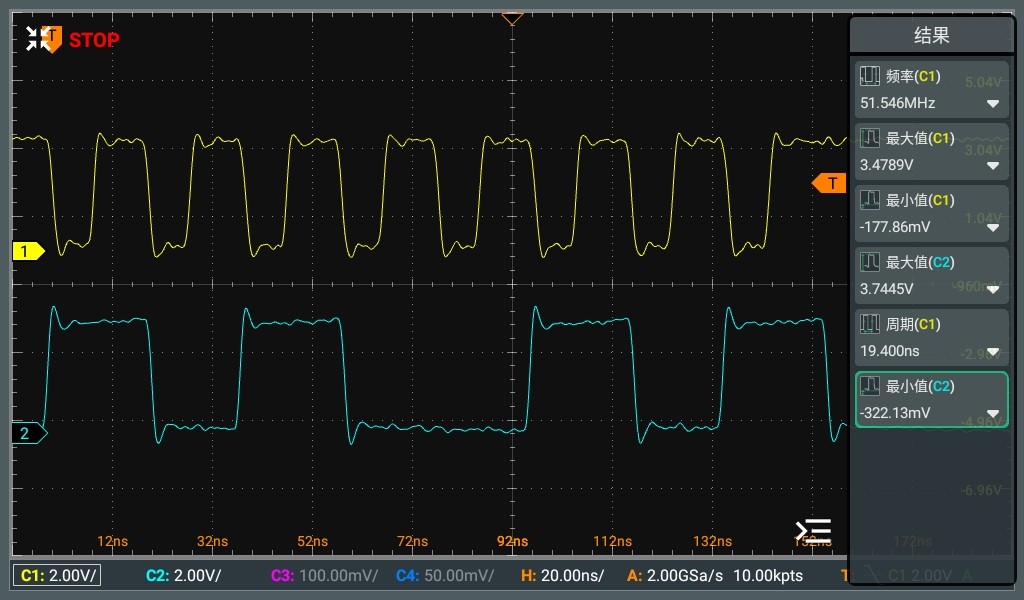

IRC 20.78M, HPLL 207.8M, 系统时钟103.9M，SPI  51.95M:
推挽：

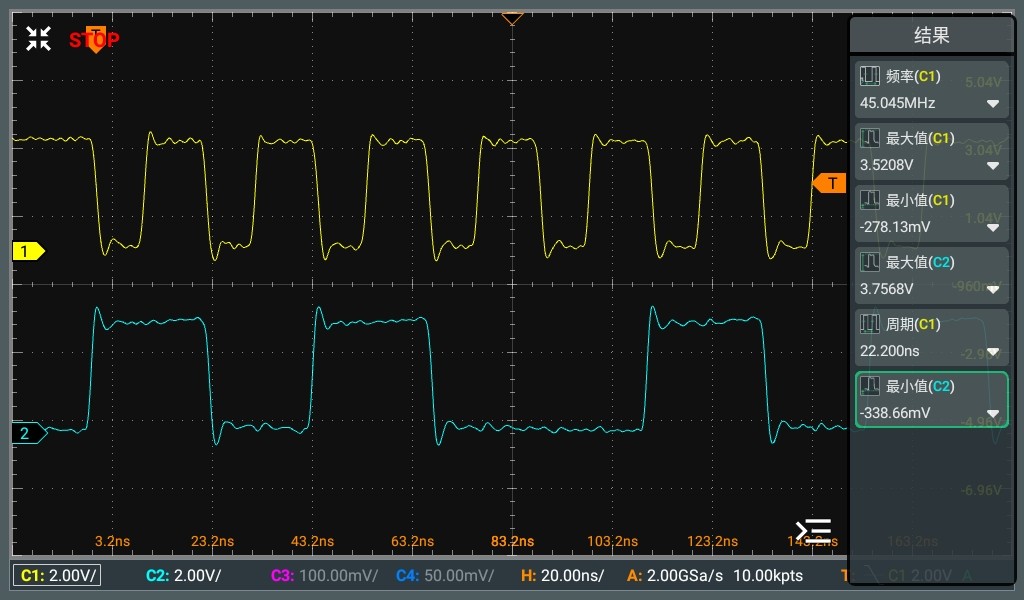

IRC 20.78M, HPLL 180M, 系统时钟90M，SPI 45M:
推挽：

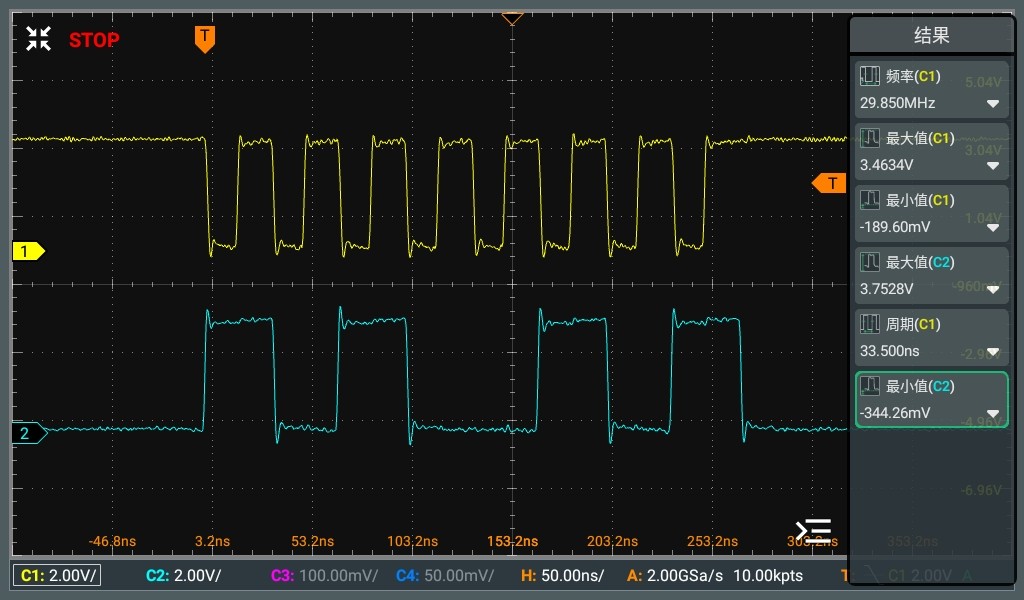

IRC 20.78M, HPLL 180M, 系统时钟90M，SPI 30M:
推挽：

IRC 20.78M, HPLL 180M, 系统时钟90M，SPI 22.5M:
推挽：

IRC 20.78M, HPLL 180M, 系统时钟90M，SPI 15M:
推挽：

神***

I/O 输出速度要快，STC32G144K246，要设置成：

1，高速输出模式
2，强推挽模式
3，大电流模式
4，STC32G144K246, 无传统的准双向口模式

乘风***

QSPI 读取Flash数据 DMA-P2P 直接送 SPI-TFT 显示：

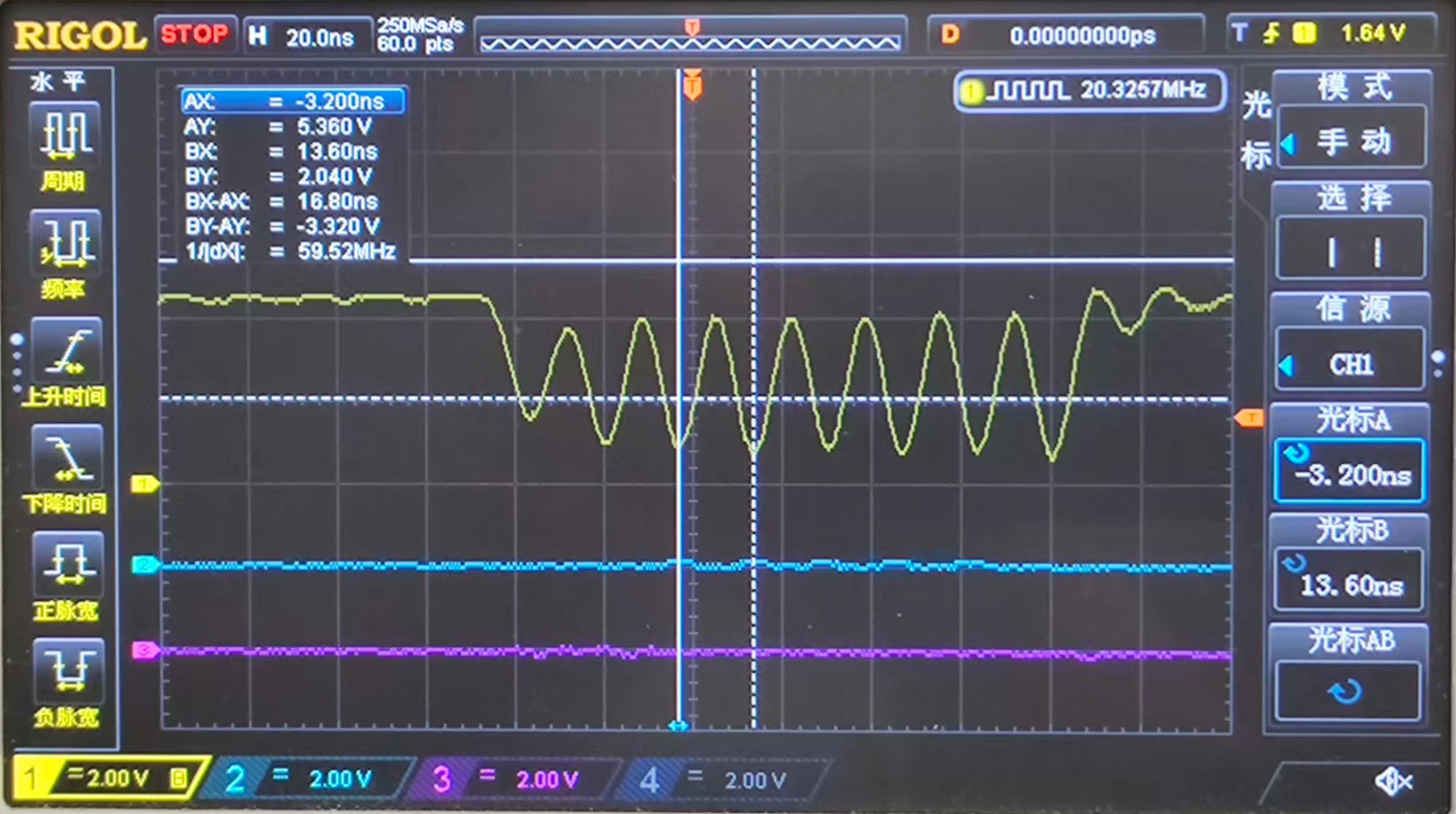

SPI 时钟 60MHz 左右：

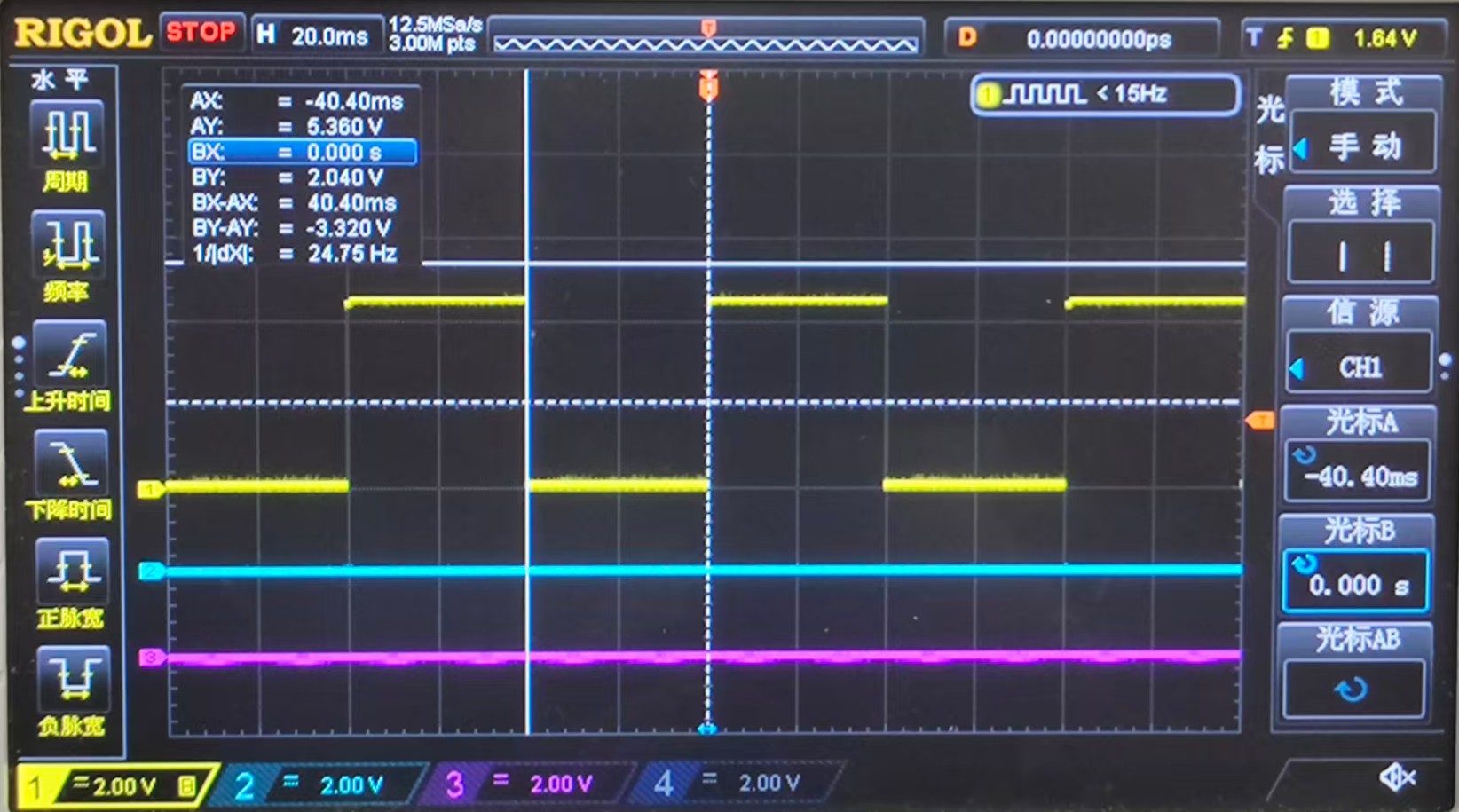

40ms显示一帧画面，25帧/秒：


参考例程： QSPI-Flash_DMA_P2P_SPI_TFT_显示视频级动画效果程序-20251011.zip (1.12 MB, 下载次数: 13)

5 天前 上传

点击文件名下载附件

baocon***

过来学习P2P，FLASH->TFT硬件spi的dma传输

baocon***

erci*** 发表于 2025-9-25 18:03
DSP型 32位8051，真1T 8051，STC32G144K246, 9/1 已回
===144K SRAM, 246K Flash, 小名 Ai8052U
===LQFP10 ...

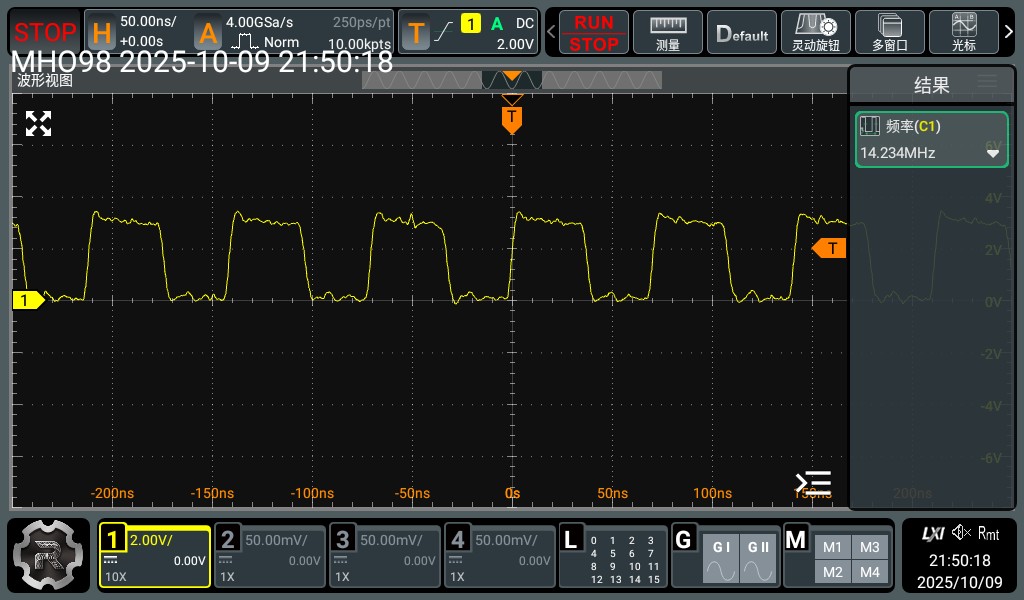

QSPI 14.2MHz,SPI 71MHz
小白不太懂，这个应该是使用dma方式的外设到外设，为什么从FLASH中取数据的速率 14.2MHZ比SPI传输到屏幕里的速率71MHZ要慢，不应该是QSPI速率比SPI速率高吗？要不然图片还没准备好就要显示了
