请问STC8H4K64TLCD的PWMA模块用法

妹***

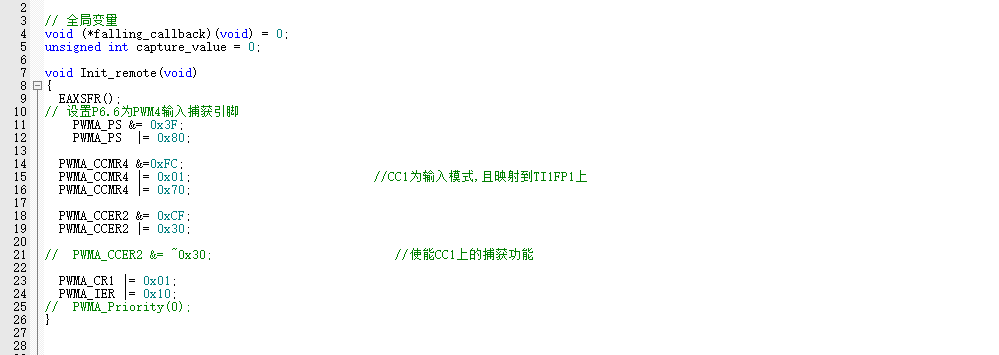

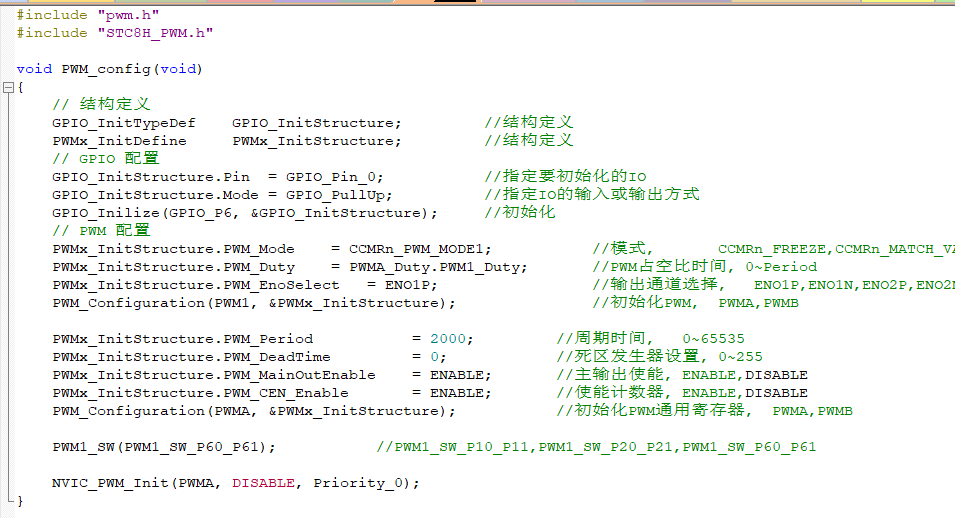

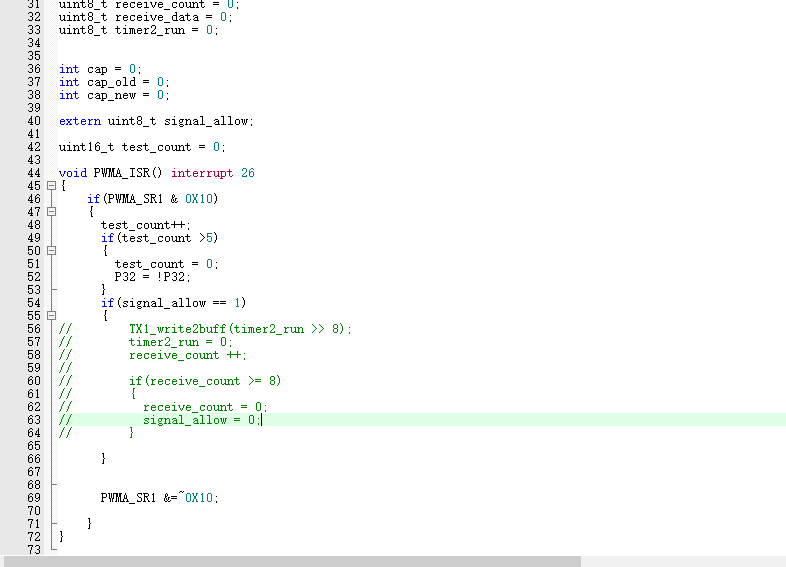

我使用了PWMA模块的PWM输出功能和PWMA_4P_3的脉冲捕获下降沿的功能，发现这两个功能一起初始化的生活，会有一个失效，试验了好几种方式，都成功不了，请大神帮帮忙

国芯人***

关于STC8H4K64TLCD的PWMA模块使用问题，以下是一些可能的解决方案和建议：

1. 检查初始化顺序：在初始化PWMA模块时，确保先配置PWM输出功能，然后再配置脉冲捕获功能。这样可以确保两个功能都能正常工作。

2. 检查寄存器设置：请仔细检查与PWMA模块相关的寄存器设置，确保所有必要的位都被正确设置。特别是与PWM输出和脉冲捕获相关的位。

3. 检查中断设置：如果使用了中断来处理脉冲捕获事件，请确保中断使能位被正确设置，并且中断服务程序被正确编写。

4. 检查硬件连接：确保外部电路与PWMA模块的连接正确无误，包括电源、地线和信号线。

5. 参考数据手册：查阅STC8H4K64TLCD的数据手册，了解PWMA模块的具体用法和限制。数据手册通常会提供详细的寄存器描述和使用示例。

6. 寻求技术支持：如果以上方法都无法解决问题，建议联系STC的技术支持团队，他们可能会提供更专业的帮助。

希望这些建议能帮助您解决问题。

[本文内容由国芯人工智能辅助生成，仅供参考]

乘风***

同组PWM捕获测量的周期值与PWM输出的周期相同，都是ARRH，ARRL。由于同一组的PWM输出和捕获同步，如果PWM输出直接反馈接入到同组PWM捕获接口，则每次捕获都刚好PWM溢出，计算出的周期值始终是0。
使能PWM输出时，如果使用同组PWM捕获外部输入信号有异常值，是由于在发生捕获动作时将当前的计数值保存到PWMx_CCRn里面，但由于使能了PWM输出，所以计数值到PWMx_ARR后就立即归零了(正常是计数到FFFF再归零，开启输出后计数值到ARR值就立即归零)。
解决方法：1. 同一组PWM里面如果要输出和捕获同时进行，将ARR设置为FFFF。
2. 修改捕获计数方法：cnt = ((cnt1 - cnt2) % (PWMA_ARR + 1));
3. 捕获/输出分开两组PWM，例如：PWMA捕获，PWMB输出。
三种方法都可以解决以上问题。

附件例子供参考
