MOS电源开关问题

vccd***

MOS的G直连单片机引脚，当单片机的VCC没有供电时，上电MOS是导通的，为什么？

试过GS再并联一个电容，G和单片机引脚之间串联电阻，上电MOS还是导通的。
把G和单片机引脚断开，MOS就不导通了。这种情况，万一单片机坏了，MOS长期导通，怎么办


=================================================================

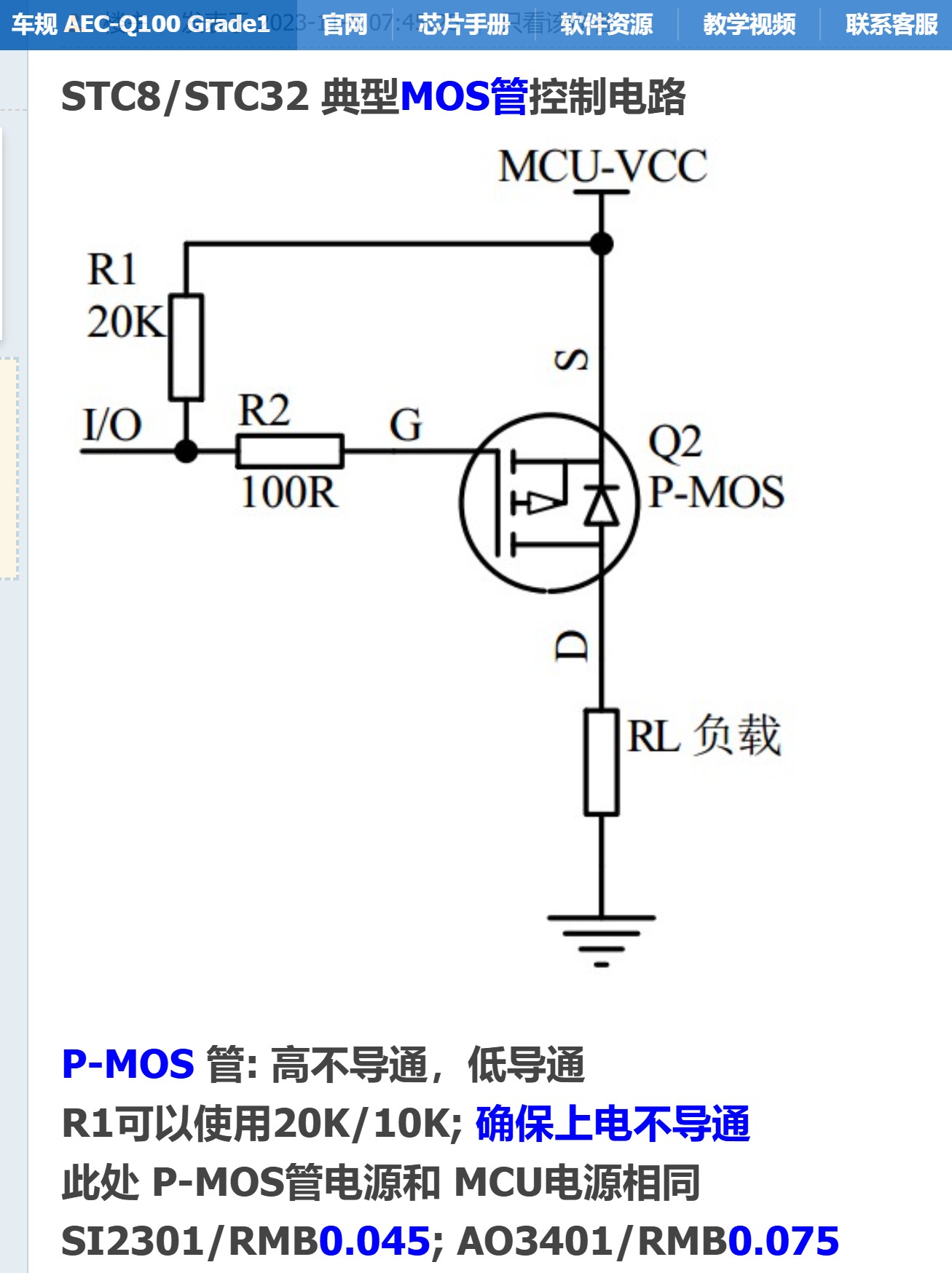

参考下图：


https://www.stcaimcu.com/forum.p ... ptid=4830&pid=33160

国芯人***

在讨论MOS电源开关问题时，我们首先需要明确问题的核心：当单片机的VCC未供电时，MOS管（金属氧化物半导体场效应晶体管）为何会在其栅极（G）直连单片机引脚的情况下导通？

这一现象通常出现在使用MOSFET作为电源开关的电路中，尤其是NMOS作为低边开关的应用场景。为了深入分析这一问题，我们可以从以下几个方面进行专业解析：

一、MOSFET的基本工作原理

MOSFET是一种电压控制型器件，其导通与否取决于栅极（G）与源极（S）之间的电压差（VGS）是否超过阈值电压（Vth）：
对于NMOS，当VGS > Vth时，MOS导通；
当VGS < Vth时，MOS截止。

在典型应用中，NMOS作为低边开关时，源极接地（GND），漏极连接负载，栅极由控制器（如单片机）控制。

二、单片机未供电时的状态分析

当单片机的VCC未供电时，其内部电路处于断电状态，此时其I/O引脚的行为取决于其内部结构：

1. 引脚状态不确定（High-Z）：大多数单片机在未上电时，其I/O引脚处于高阻态，即不主动驱动高电平或低电平。
2. 引脚可能呈现弱上拉或下拉：某些单片机即使在未供电时，其引脚仍可能因内部结构或外部干扰而呈现一定的电压。
3. 引脚可能受外部电路影响：若MOS的栅极直接连接到该引脚且未加任何限流或钳位电路，则MOS的栅极电压可能受到外部电源或寄生路径的影响。

三、MOS导通的可能原因分析

结合上述背景，MOS在单片机未供电时导通的可能原因如下：

1. 栅极电压被外部电源拉高

如果MOS的漏极连接到一个外部电源（如电池），而源极接地，当单片机未供电时，其引脚处于高阻态，此时可能存在以下路径：
通过MOS的寄生二极管（体二极管）或其他寄生结构，使得栅极获得一定的电压；
若MOS的栅极与漏极之间存在寄生电容或耦合电容，上电瞬间可能通过电容耦合将栅极电压拉高；
若MOS的栅极未接地或未加下拉电阻，在浮空状态下可能因感应或漏电流而获得足以导通的VGS。

2. 单片机引脚存在漏电流或静电积累

即使单片机未供电，某些引脚仍可能存在微弱漏电流或静电积累，尤其是在高湿度或高电磁干扰环境下，这可能导致栅极电压升高，从而超过Vth。

3. 外部干扰或静电放电（ESD）

在没有适当保护电路的情况下，静电放电或外部电磁干扰也可能导致MOS栅极电压瞬时升高，从而引起意外导通。

四、解决方案与设计建议

为避免MOS在单片机未供电时意外导通，建议在设计中采取以下措施：

1. 增加栅极下拉电阻

在MOS的栅极与地之间接入一个10kΩ~100kΩ的下拉电阻，确保在单片机未供电时，栅极电压被拉低至地电位，从而确保MOS截止。

2. 使用栅极驱动IC或缓冲器

在MOS栅极与单片机之间加入专用的MOS驱动芯片或缓冲器，不仅可提高驱动能力，还能在单片机掉电时提供明确的栅极电平控制。

3. 避免栅极浮空

确保栅极始终有明确的驱动源，避免在任何情况下处于高阻态或浮空状态。

4. 添加栅极钳位电路

在栅极与地之间并联一个稳压二极管（如10V TVS），以防止栅极电压超过安全范围，避免因静电或干扰导致误导通。

五、总结

MOS在单片机未供电时导通的根本原因在于栅极电压未能被有效控制，可能由于浮空状态、漏电流、寄生路径或外部干扰等因素导致VGS超过阈值电压。在实际设计中，应通过合理添加下拉电阻、驱动电路或保护电路，确保MOS在任何情况下都能按照预期工作。

在电源开关设计中，MOSFET作为关键器件，其控制逻辑和驱动方式必须经过仔细考虑，以提高系统的稳定性和可靠性。

[本文内容由国芯人工智能辅助生成，仅供参考]

晓***

当单片机的VCC不供电时，所有的IO一定是输出低电平的，这是一种不受控的状态，你可以再加一个NMOS用来控制PMOS，单片机用高电平控制NMOS间接控制PMOS。

神***

https://www.stcaimcu.com/forum.p ... =4830&pid=33160

网***

这是是典型的偷电现象
单片机不供电时候,通常Vcc会是0V,单片机IO脚有外加电压时,电流会通过IO脚内部的钳位二极管倒灌到Vcc脚,这就相当于mos管的G脚对地一个小电阻.
解决问题办法是,IO脚跟MOS管G之间,加一级三极管做隔离,

Debu***

单片机任意脚不能超过VCC、GND范围，单片机VCC断电时，所有IO必须是0V，不能有电压，不能用电阻上拉到其他电压
IO是0V，MOS导通，正常
单片机不能自己关自己的电源，你参考的原理图是下载器给被下载单片机断电的，这种情况下作为下载器的单片机是永不断电的

vccd***

网*** 发表于 2025-9-21 16:09
这是是典型的偷电现象
单片机不供电时候,通常Vcc会是0V,单片机IO脚有外加电压时,电流会通过IO脚内部的钳位 ...

正解

fan***

在G极加个光耦进行隔离，问题都解决了
