使用STC8H8K64U核心板做成虚拟键盘输出

qhll***

使用STC8H8K64U核心板，参考17-USB-CDC虚拟串口转串口+USB-HID键盘的复合设备的例程修改，
怎么修改成为虚拟键盘呀，我想把另外一个传感器接收到的数据通过虚拟键盘输出到电脑，该怎么修改例程呀

国芯人***

你好！你提到使用 STC8H8K64U 核心板，并参考 “17-USB-CDC虚拟串口转串口+USB-HID键盘的复合设备” 的例程，希望将其修改为一个 虚拟键盘设备，并能将另一个传感器的数据通过虚拟键盘的形式输出到电脑上。下面我将从几个方面为你提供专业性的指导，帮助你完成该目标。

一、理解USB HID键盘的基本原理

USB HID（Human Interface Device）是一种标准设备类，用于与人机交互设备通信，如键盘、鼠标等。HID键盘通过发送按键扫描码（Key Code）来模拟按键动作。

1.1 HID键盘的数据格式（Report Descriptor）

HID设备通过描述符（Report Descriptor）定义其数据格式。对于标准键盘，通常包含如下字段：
Modifier（修饰键，如Ctrl、Shift等）
Reserved（保留）
Key Codes（最多6个普通按键）

例如一个标准键盘的HID Report结构如下（单位：bit）：

8 bits: Modifier
8 bits: Reserved
8 bits: Key Code 1
8 bits: Key Code 2
8 bits: Key Code 3
8 bits: Key Code 4
8 bits: Key Code 5
8 bits: Key Code 6
复制代码

所以每个HID键盘包是 8字节，用于描述当前按下的按键状态。

1.2 标准键盘扫描码

可以参考USB HID Usage Tables中的标准键盘扫描码（如A=0x04，B=0x05等）。你可以通过查找表将字符或数字转换为对应的键码。

二、STC8H8K64U的USB功能支持

STC8H8K64U支持USB 2.0 Full Speed（12Mbps），并内置USB控制器，可以实现HID设备、CDC虚拟串口等功能。其SDK中通常包含多个USB复合设备的例程，比如你提到的 CDC+HID 的复合设备例程。

2.1 复合设备的结构

复合设备（Composite Device）是指一个USB设备同时具有多个功能接口，例如：
接口0：CDC类（虚拟串口）
接口1：HID类（键盘）

你可以选择只保留HID接口，或者继续保留CDC用于调试。

三、如何修改例程实现虚拟键盘功能

你已经参考了“17-USB-CDC虚拟串口转串口+USB-HID键盘”的例程，说明你已经具备USB复合设备的基础知识。下面我将指导你如何专注于实现HID键盘功能。

3.1 修改设备描述符和HID描述符

在USB描述符中，需要确保：
bDeviceClass = 0x00（接口定义类）
bInterfaceClass = 0x03（HID类）
bInterfaceSubClass = 0x00（非启动设备）
bInterfaceProtocol = 0x00（无协议）

在HID描述符中指定Report Descriptor的长度和地址。

3.2 编写或修改Report Descriptor

你需要在代码中定义一个标准的键盘Report Descriptor，例如：

c
const uint8t hidkeyboardreportdesc[] = {
    0x05, 0x01,        // USAGEPAGE (Generic Desktop)
    0x09, 0x06,        // USAGE (Keyboard)
    0xA1, 0x01,        // COLLECTION (Application)
    0x05, 0x07,        //   USAGEPAGE (Keyboard/Keypad)
    0x19, 0xE0,        //   USAGEMINIMUM (Keyboard LeftControl)
    0x29, 0xE7,        //   USAGEMAXIMUM (Keyboard Right GUI)
    0x15, 0x00,        //   LOGICALMINIMUM (0)
    0x25, 0x01,        //   LOGICALMAXIMUM (1)
    0x75, 0x01,        //   REPORTSIZE (1)
    0x95, 0x08,        //   REPORTCOUNT (8)
    0x81, 0x02,        //   INPUT (Data,Var,Abs)
    0x95, 0x01,        //   REPORTCOUNT (1)
    0x75, 0x08,        //   REPORTSIZE (8)
    0x81, 0x03,        //   INPUT (Const,Var,Abs)
    0x95, 0x06,        //   REPORTCOUNT (6)
    0x75, 0x08,        //   REPORTSIZE (8)
    0x15, 0x00,        //   LOGICALMINIMUM (0)
    0x25, 0x65,        //   LOGICALMAXIMUM (101)
    0x05, 0x07,        //   USAGEPAGE (Keyboard/Keypad)
    0x19, 0x00,        //   USAGEMINIMUM (Reserved (no event indicated))
    0x29, 0x65,        //   USAGEMAXIMUM (Keyboard Application)
    0x81, 0x00,        //   INPUT (Data,Array,Abs)
    0xC0               // ENDCOLLECTION
};
复制代码

3.3 实现HID数据发送函数

你需要实现一个函数，用于构造并发送HID键盘数据包。例如：

c
void SendKeyboardReport(uint8t modifier, uint8t key1, uint8t key2, uint8t key3, uint8t key4, uint8t key5, uint8t key6)
{
    uint8t buf[8] = {0};
    buf[0] = modifier; // 修饰键
    buf[2] = key1;
    buf[3] = key2;
    buf[4] = key3;
    buf[5] = key4;
    buf[6] = key5;
    buf[7] = key6;
    USBDHIDSendReport(buf, 8);
}
复制代码

3.4 模拟按键按下与释放

每次发送完按键后，需要发送一个“释放”包（所有键码清零）来模拟按键松开：

c
SendKeyboardReport(0, 0, 0, 0, 0, 0, 0); // 释放所有按键
复制代码

四、如何将传感器数据映射为键盘输入

你提到希望将传感器接收到的数据通过虚拟键盘输出到电脑，这需要将数据“编码”为对应的键盘键码。

4.1 数据映射策略
如果是数字数据（如温度、湿度等），可以将其转换为ASCII字符，再映射为对应键码。
如果是状态数据（如开关、按钮），可直接映射为特定键（如F1-F12）。

例如：

c
// 将字符 'A' 转换为键码
uint8t keycode = 'A' - 'A' + 0x04; // A=0x04, B=0x05 ...
SendKeyboardReport(0, keycode, 0, 0, 0, 0, 0);
复制代码

4.2 示例：发送字符串“HELLO”

```c
void SendString(const char str)
{
    while (str) {
        uint8t code = 0;
        if (str >= 'A' && str = 'a' && str = '1' && str

[本文内容由国芯人工智能辅助生成，仅供参考]

神***

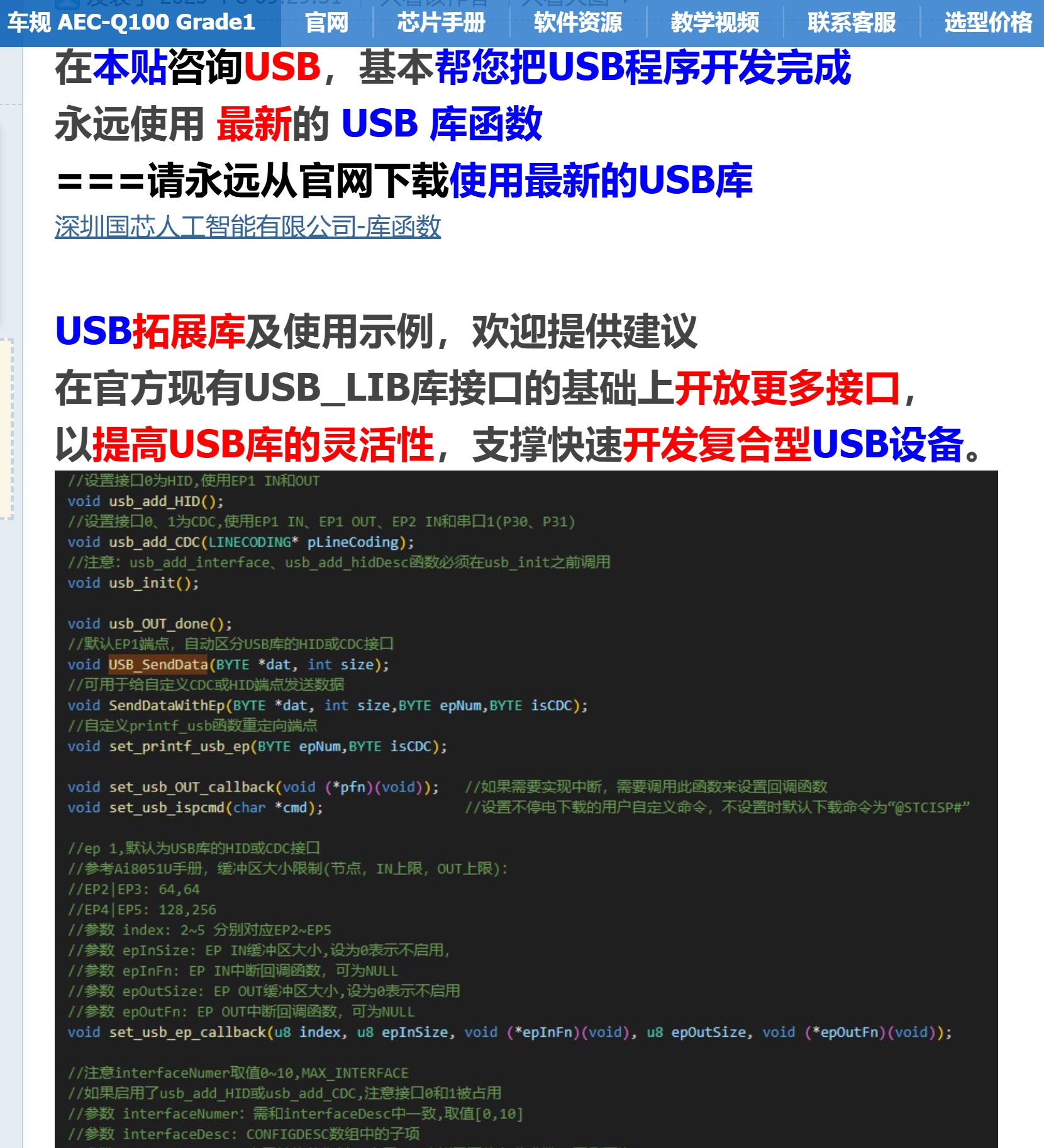

USB拓展库及使用示例 | 本贴 咨询 USB，基本帮您把USB程序开发完成 - USB：USB-CDC虚拟串口/就是串口，一箭双雕之USB转双串口，[鼠标+键盘]的HID复合设备 国芯人工智能技术交流网站 - AI32位8051交流社区
