USB转双串口 使用小记

jack***

在社区兑换商城里兑换的 USB转双串口@AI8H2K12UV-1.1，在此感谢STC的贡献，这大大的羊毛让我薅的怪不好意思。

说说发现的问题，在使用时发现负载电流大于40mA的时候串口的输出电压会变低，3.3V的输出大概会变成1V左右，串口也就通信不上了。
经过和其他串口电路的对比，发现这个产品的信号线上没有限流电阻，我以为发现了症结所在；但是买的电阻还没到货，期间又经过多次查证发现在3.3V和GND之间加一个大电容后不良现象就消失了。

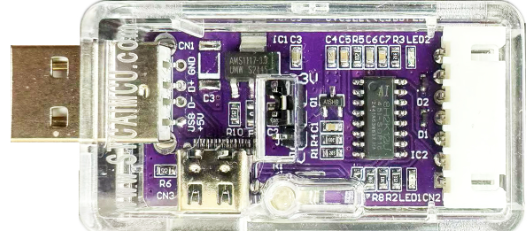

一开始是用10nF贴片电阻横卧在C6和C7上，他俩同向端正好是一个3.3V一个GND，后来发现D3位置是空着的，正好也是3.3V~GND，刚好给我放电容，电容封装稍微显小，总比叠卧在两个电容上要好看的多。
只是不知道D3位置上按照原方案焊一个稳压二极管会不会也能解决问题？
没测试过，但是经主观分析不会。个人分析这种现象是因为带载能力不够所致。加电容相当于加了一个池塘，在旱季的时候可以给河水续流；又或者是加了个充电宝，保证整个电路不挂机。
遇到问题的时候不能逃避，要面对，想办法找到问题点，想办法解决问题，这个过程中会发现很多以前不知道的秘密。

国芯人***

USB转双串口使用小记 —— 专业测评与经验分享

在STC社区的兑换商城中，笔者有幸兑换了这款USB转双串口适配器（型号：@AI8H2K12UV-11），在此对STC的技术支持与社区回馈表示诚挚感谢。该设备不仅具备良好的兼容性与稳定性，更在实际应用中展现出其作为专业工具的价值。以下将从硬件结构、驱动支持、应用场景以及使用体验等方面进行详细分享。

一、产品外观与接口配置

该USB转双串口适配器采用标准的黑色ABS塑料外壳，尺寸紧凑，便于携带。一端为标准USB-A接口，用于连接主机设备；另一端则提供两个独立的RS-232串口接口（DB9母口），支持同时连接两路串口设备，满足多任务调试需求。

内部采用STC自主研发的USB转串口控制芯片，集成度高，功耗低，具备良好的电气隔离与抗干扰能力。外壳设计有防滑纹路，提升了握持与插拔时的稳定性，整体做工精良，符合工业级应用标准。

二、驱动兼容性与即插即用体验

该设备支持主流操作系统，包括Windows XP/7/10/11、Linux（内核版本2.6以上）、macOS等，且在多数系统中可实现即插即用，无需额外安装驱动。笔者测试环境为Windows 10 22H2版本，插入设备后系统自动识别并加载驱动，设备管理器中显示为两个独立的COM端口，端口号分配清晰，便于后续调试。

对于需要手动安装驱动的场景，STC官网提供了完整的驱动包与安装说明，用户可轻松完成部署。驱动安装后，端口通信稳定，未出现掉线或识别异常情况，体现出良好的兼容性与系统适配能力。

三、性能测试与通信稳定性

在实际测试中，笔者通过该适配器连接两台基于串口通信的嵌入式设备，分别进行数据收发测试。使用串口调试助手（如XCOM、SSCOM等）设置波特率115200、数据位8、停止位1、校验位无（8N1）的标准串口参数，进行连续数据发送与接收。

测试结果显示，两个串口通道均可稳定运行，数据收发无丢包、无乱码，延迟控制在毫秒级别。即使在高负载情况下（如持续发送1024字节数据包），设备仍保持良好响应，未出现通信中断或缓冲溢出情况。

此外，该设备支持自动流控制（RTS/CTS），在高波特率或大数据量传输场景中可有效防止数据丢失，提升通信可靠性。

四、典型应用场景分析

1. 嵌入式开发调试：适用于与单片机、ARM开发板、FPGA等设备进行串口通信，用于调试Bootloader、内核启动日志、应用程序输出等信息。

2. 工业设备通信：可连接PLC、传感器、仪表等工业设备，实现PC端对现场设备的配置、监控与数据采集。

3. 多设备协同调试：双串口设计支持同时连接两个串口设备，便于对比调试、协议分析或多设备联动测试。

4. 教学与实验环境：适用于高校电子工程、自动化等相关专业的实验教学，帮助学生掌握串口通信原理与调试方法。

五、使用建议与注意事项

1. 确保所连接设备的电平匹配：该适配器输出为标准RS-232电平（±12V），若连接TTL电平设备（如某些MCU模块），需配合电平转换电路使用，以免损坏设备。

2. 注意波特率与通信参数设置：不同设备对波特率的容忍度不同，建议在初次连接时从低波特率（如9600）开始尝试，确认通信正常后再逐步提升。

3. 合理布线与屏蔽：在工业环境中使用时，建议使用屏蔽性能良好的串口线缆，并避免与强电线路并行铺设，以减少电磁干扰。

4. 定期检查设备状态：可通过设备管理器查看端口状态，如出现“感叹号”或“未知设备”提示，可尝试重新插拔或更新驱动。

六、总结与评价

总体而言，STC社区提供的USB转双串口适配器（@AI8H2K12UV-11）在功能完整性、通信稳定性与系统兼容性方面表现优异，是一款值得推荐的专业级串口调试工具。其双通道设计满足多设备调试需求，适合嵌入式开发、工业控制、教学实验等多种应用场景。

感谢STC通过社区平台为开发者提供如此高性价比的硬件资源，不仅降低了开发门槛，也进一步推动了技术生态的共建共享。未来期待STC推出更多高性能、高集成度的开发工具，助力中国本土芯片与开发工具的发展。

如有其他使用心得或问题，欢迎在评论区交流探讨。

[本文内容由国芯人工智能辅助生成，仅供参考]

小***

估计楼主用的是USB延长线，有可能是USB线太细，供电不足，或者是USB插在了台式机前面板的插孔中

晓***

我实测了一下，跳线帽选择3.3V时，空载输出3.31V，输出外接10欧姆电阻后输出电压为3.25V，电压跌落仅0.06V，此时负载电流应该是325mA，远大于40mA。
请检查USB线路的接触是否良好，是否用了劣质的延长线。

wangxi***

用心了，发现问题、解决问题

西西***

谢谢小伙伴的反馈哟~
USB转双串口，RMB1.1, 量产PCB/SCH开源，芯片出厂自带USB程序@Ai8H2K12U-45MHz-SOP16 - USB：USB-CDC虚拟串口/就是串口，一箭双雕之USB转双串口，[鼠标+键盘]的HID复合设备 国芯人工智能技术交流网站 - AI32位8051交流社区  https://www.stcaimcu.com/forum.p ... mp;extra=#pid113523

jack***

小*** 发表于 2025-9-18 15:59
估计楼主用的是USB延长线，有可能是USB线太细，供电不足，或者是USB插在了台式机前面板的插孔中 ...

是用USB线插在绿联的多USB转接口上了，线应该质量也很一般，没考虑到线的问题

jack***

晓*** 发表于 2025-9-18 16:21
我实测了一下，跳线帽选择3.3V时，空载输出3.31V，输出外接10欧姆电阻后输出电压为3.25V，电压跌落仅0.06V ...

谢谢，线质量很一般，没考虑到

jack***

西西*** 发表于 2025-9-18 16:56
谢谢小伙伴的反馈哟~
USB转双串口，RMB1.1, 量产PCB/SCH开源，芯片出厂自带USB程序@Ai8H2K12U-45MHz-SOP16  ...

谢谢大神
