你好！关于你提到的“正弦数据表生成器”以及在使用ISP（可能指集成开发环境或特定平台）上遇到的困惑，我可以为你做一个较为系统的解释，帮助你理解其原理和使用方法。
一、什么是正弦数据表？
在数字信号处理、嵌入式系统、电力电子等领域，特别是在SPWM（正弦脉宽调制）技术中，正弦数据表是一个预先计算好的正弦波幅值数组。它通常用于查表法（Look-up Table），以快速生成正弦波形，避免在运行时进行复杂的浮点运算，从而提高系统效率。
二、SPWM中的正弦数据表作用
在单极倍频SPWM中，正弦数据表用于生成调制波（正弦波），与三角载波进行比较，从而生成PWM信号。该表的精度和分辨率直接影响输出波形的质量和系统的性能。
三、正弦数据表的生成原理
正弦数据表的基本生成方法如下：
1. 确定正弦波的周期点数（N），通常为2的幂次，如256、512、1024等；
2. 每个点对应的角度为：θ = 2π × i / N，其中i为索引（0 ≤ i < N）；
3. 对应的正弦值为：sin(θ)；
4. 将正弦值进行归一化处理（如映射到0~255或0~1023），以适配DAC或PWM的分辨率；
5. 最终生成一个整型数组，供程序调用。
四、正弦数据表生成器的使用方法

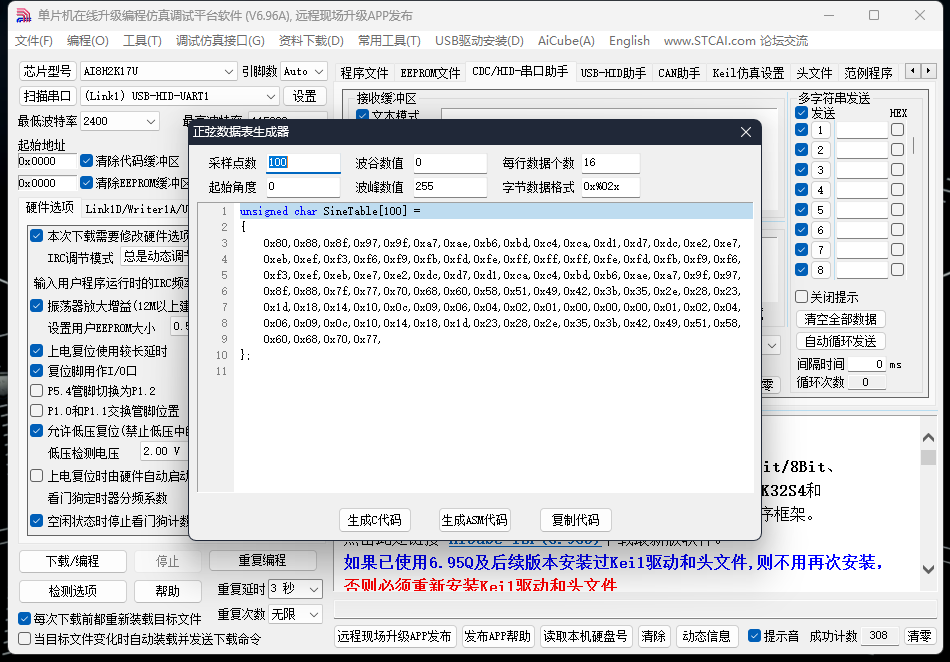

如果你在ISP平台上找到了一个正弦数据表生成器工具，其使用流程大致如下：
1. 设置参数：
正弦波周期点数（Table Size）
幅值范围（如8位、10位、12位精度）
是否需要偏移（如单极性信号是否加直流偏置）
2. 生成表格：
工具会根据你设定的参数自动生成对应的正弦数组代码，通常是C语言或汇编语言格式。
3. 导出代码：
将生成的数组复制到你的工程项目中，例如定义为const数组，供PWM中断或DMA使用。
五、示例代码（C语言）
以下是一个典型的正弦数据表定义（以256点、8位精度为例）：
- c
- define TABLESIZE 256
- const uint8t sinetable[TABLESIZE] = {
- 128, 131, 134, 137, 140, 143, 146, 149,
- 152, 155, 158, 162, 165, 168, 171, 174,
- // ...中间省略
- 125, 122, 119, 116, 113, 110, 107, 104,
- 101, 98, 95, 92, 89, 86, 83, 80
- };
六、注意事项
数据范围：确保归一化后的数据与你的DAC或PWM寄存器匹配；
对称性优化：正弦波具有对称性，可以只生成1/4周期，通过查表翻转来减少存储开销；
定时器配合：使用定时器中断或DMA方式循环读取表格，实现连续输出；
频率控制：通过调整查表速度或使用相位累加器（DDS原理）实现频率调节。
七、结语
如果你能提供你所使用的ISP平台名称或生成器界面截图，我可以进一步帮助你分析具体使用方法。希望以上内容对你理解和使用正弦数据表生成器有所帮助。如有进一步问题，欢迎继续交流！
祝你项目顺利！
