8H8K64串口1波特率设置为1Mbps，收发测试乱码 | 22.1184MHz, 产生不了 1Mbps

打卡等级：初来乍到
打卡总天数：1
最近打卡：2025-09-08 08:30:37

已绑定手机

1 主题	3 回帖	13 积分

积分: 13

发表于 2025-9-8 08:30:37 | 显示全部楼层 |阅读模式

我用8H8K64串口1波特率设置为1Mbps乱码。
定时器的参数是是ISP工具生成的，参数设置是零误差的，
收发测试是乱码，
波特率设置为1M 以下的任何值，如921600，收发测试都不会乱码。
请问是这款芯片不支持这么高的波特率吗？
另外我想支持到3M的波特率的MCU，有没有推荐的型号呢。谢谢。在线急等。

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：147
最近打卡：2025-10-15 09:52:07

已绑定手机

18 主题	502 回帖	1726 积分

积分: 1726

发表于 2025-9-8 08:39:59 | 显示全部楼层

用ISP软件算一下，看误差率有多大

回复

使用道具举报送花

打卡等级：初来乍到
打卡总天数：1
最近打卡：2025-09-08 08:30:37

已绑定手机

1 主题	3 回帖	13 积分

积分: 13

发表于 2025-9-8 08:58:15 来自手机 | 显示全部楼层

我选的误差率为0的主频时钟和波特率

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：328
最近打卡：2025-10-15 08:50:20

已绑定手机

85 主题	3256 回帖	7196 积分

无情的代码机器

积分: 7196

发表于 2025-9-8 09:20:43 | 显示全部楼层


24MHz主频&1M波特率，未见异常，楼主上传下问题工程看看
或者换个串口调试工具/硬件试试？

uartTest0908.zip (268.25 KB, 下载次数: 6)

三天不学习，赶不上刘少奇~

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：328
最近打卡：2025-10-15 08:50:20

已绑定手机

85 主题	3256 回帖	7196 积分

无情的代码机器

积分: 7196

发表于 2025-9-8 09:23:37 | 显示全部楼层

再来一个40MHz主频&10M波特率：



uartTest0908_40MHz_10M.zip (381.05 KB, 下载次数: 8)

三天不学习，赶不上刘少奇~

回复

使用道具举报送花

打卡等级：初来乍到
打卡总天数：1
最近打卡：2025-09-08 08:30:37

已绑定手机

1 主题	3 回帖	13 积分

积分: 13

发表于 2025-9-8 09:50:31 来自手机 | 显示全部楼层

好奇怪。我下午把我测试的结果反馈下

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：585
最近打卡：2025-10-16 07:20:54

已绑定手机

86 主题	6274 回帖	1万积分

积分: 11738

发表于 2025-9-8 10:08:52 | 显示全部楼层

波特率高，主时钟频率要设置为波特率的4倍，下载时选择不调节，使用内部预置的频率

回复

使用道具举报送花

打卡等级：初来乍到
打卡总天数：2
最近打卡：2025-09-08 12:37:28

0 主题	1 回帖	16 积分

积分: 16

发表于 2025-9-8 12:37:28 | 显示全部楼层

我是楼主，我换了个账号登录，还是乱码呢，我下载的是1M波特率的压缩包，我直接下载的包里面编译好的HEX，没有重新编译。
我的硬件环境是开天斧V3.2



回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：209
最近打卡：2025-10-16 08:03:21

787 主题	1万回帖	1万积分

积分: 19774

发表于 2025-9-8 14:33:23 | 显示全部楼层

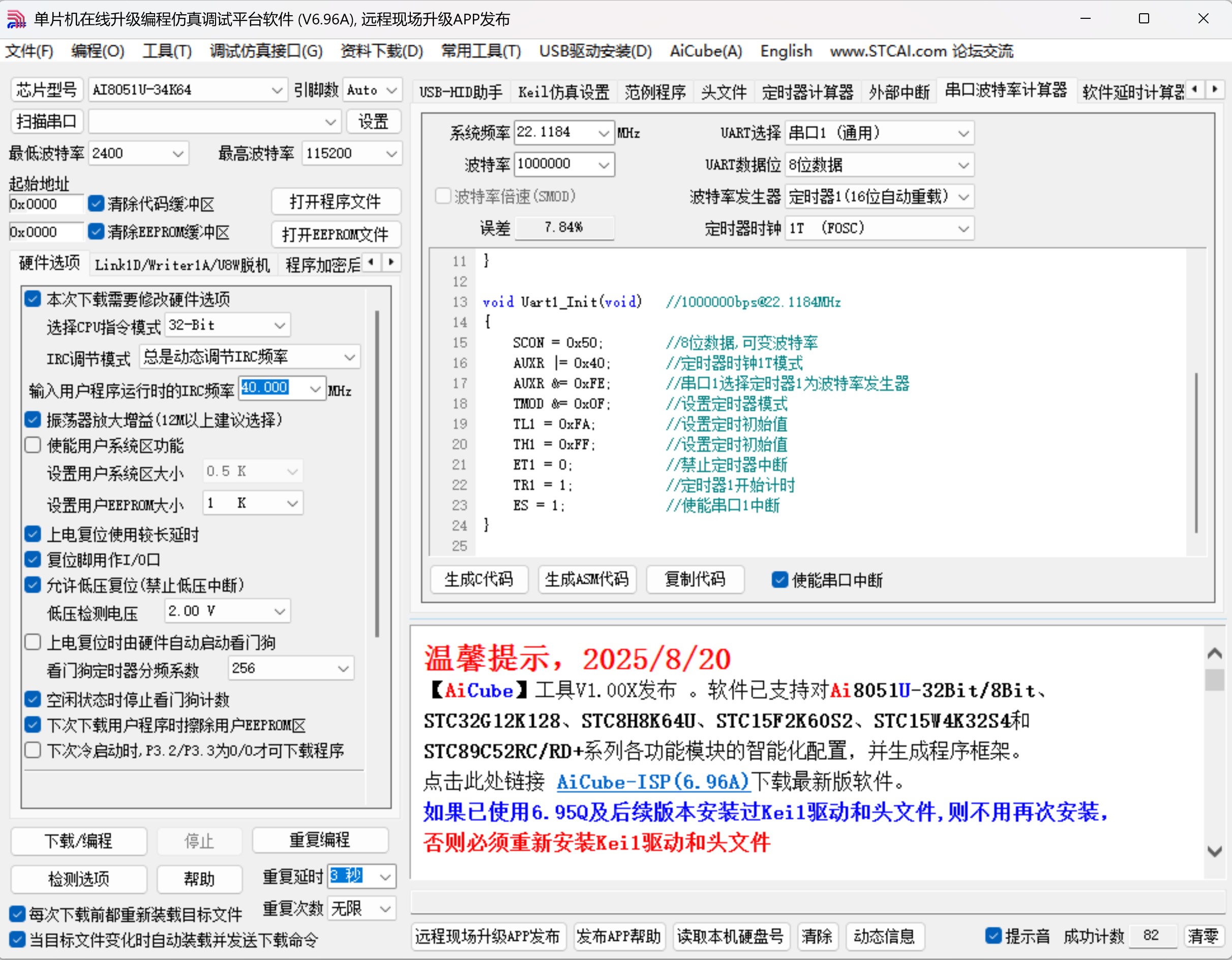

将 STC8H8K64U 工作在 40MHz, 测试 1M bps

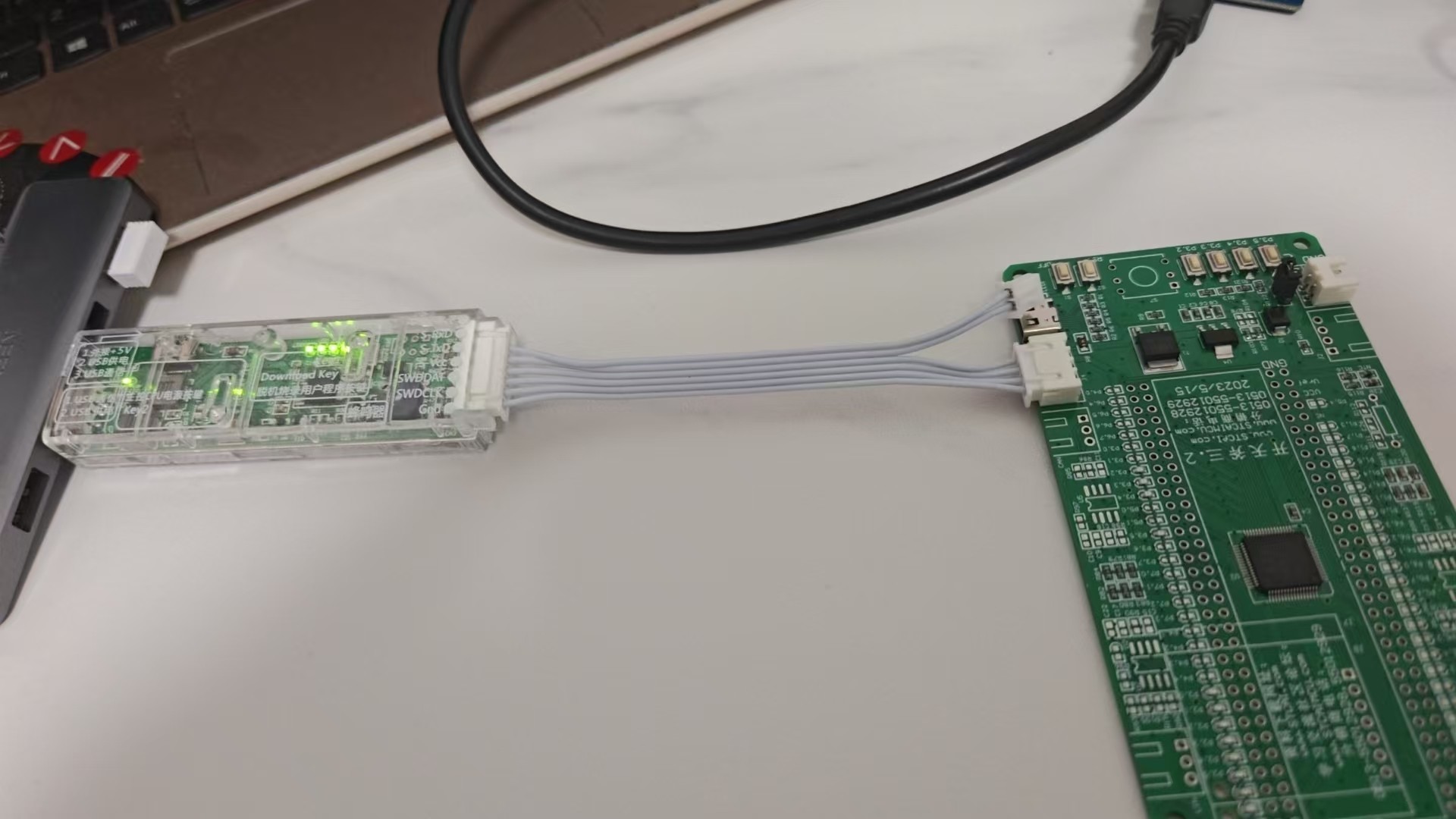

另外你贴图看到，你用的是 USB-Link1D,
跑的是 22.1184MHz 的外部晶振，不能产生准确的 1Mbps



请改用

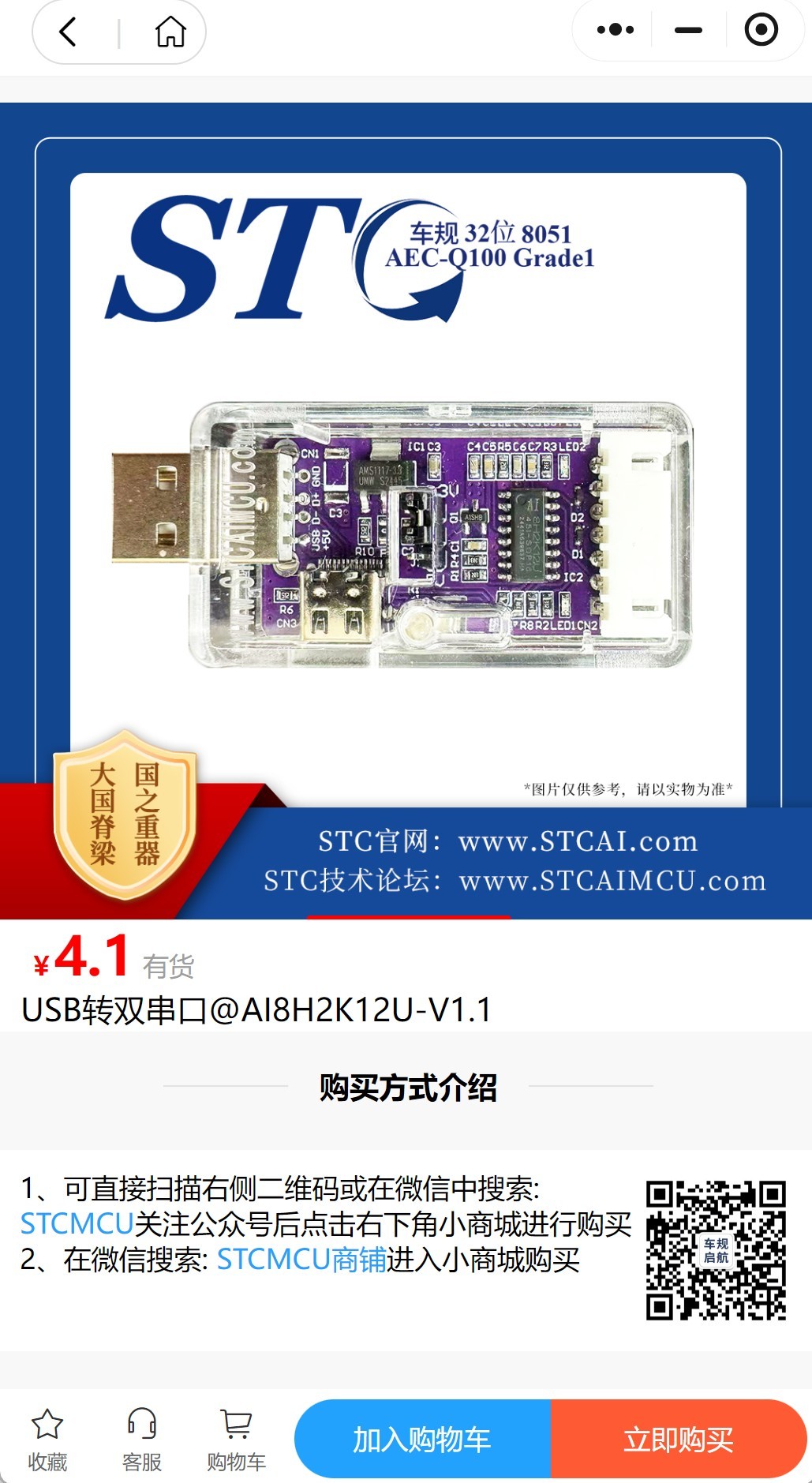

USB转双串口工具，跑的内部时钟 40M/24M, 可以产生 1M/3M bps


回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：209
最近打卡：2025-10-16 08:03:21

787 主题	1万回帖	1万积分

积分: 19774

发表于 2025-9-8 14:37:29 | 显示全部楼层

另外你贴图看到，你用的是 USB-Link1D,
跑的是 22.1184MHz 的外部晶振，不能产生准确的 1Mbps
