发表于 2025-9-23 17:15:56
|
显示全部楼层

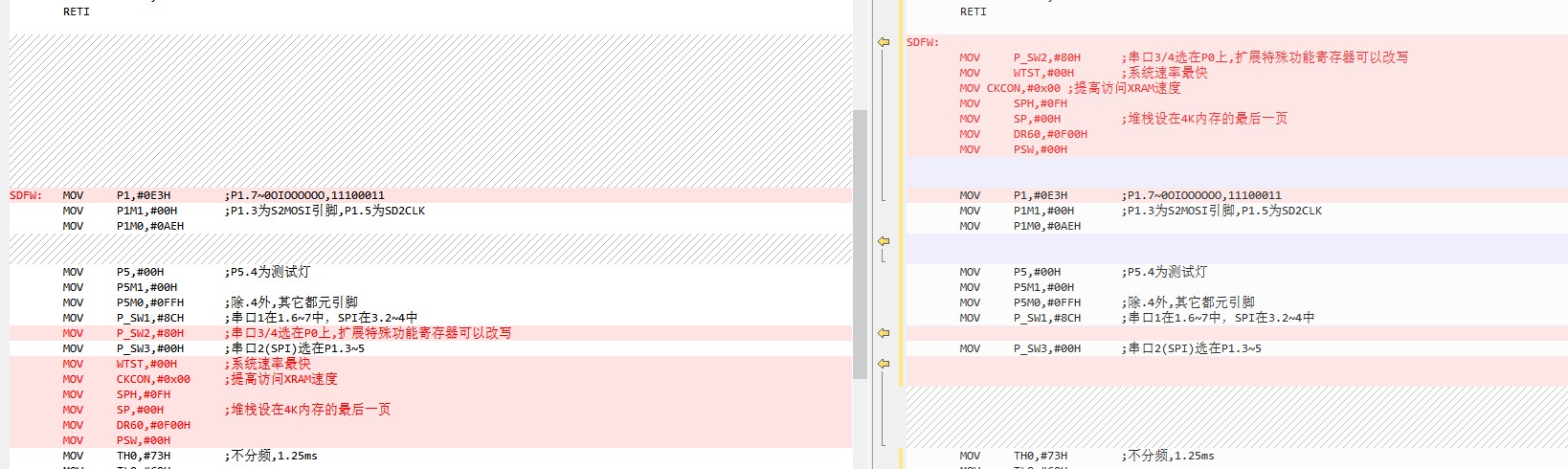

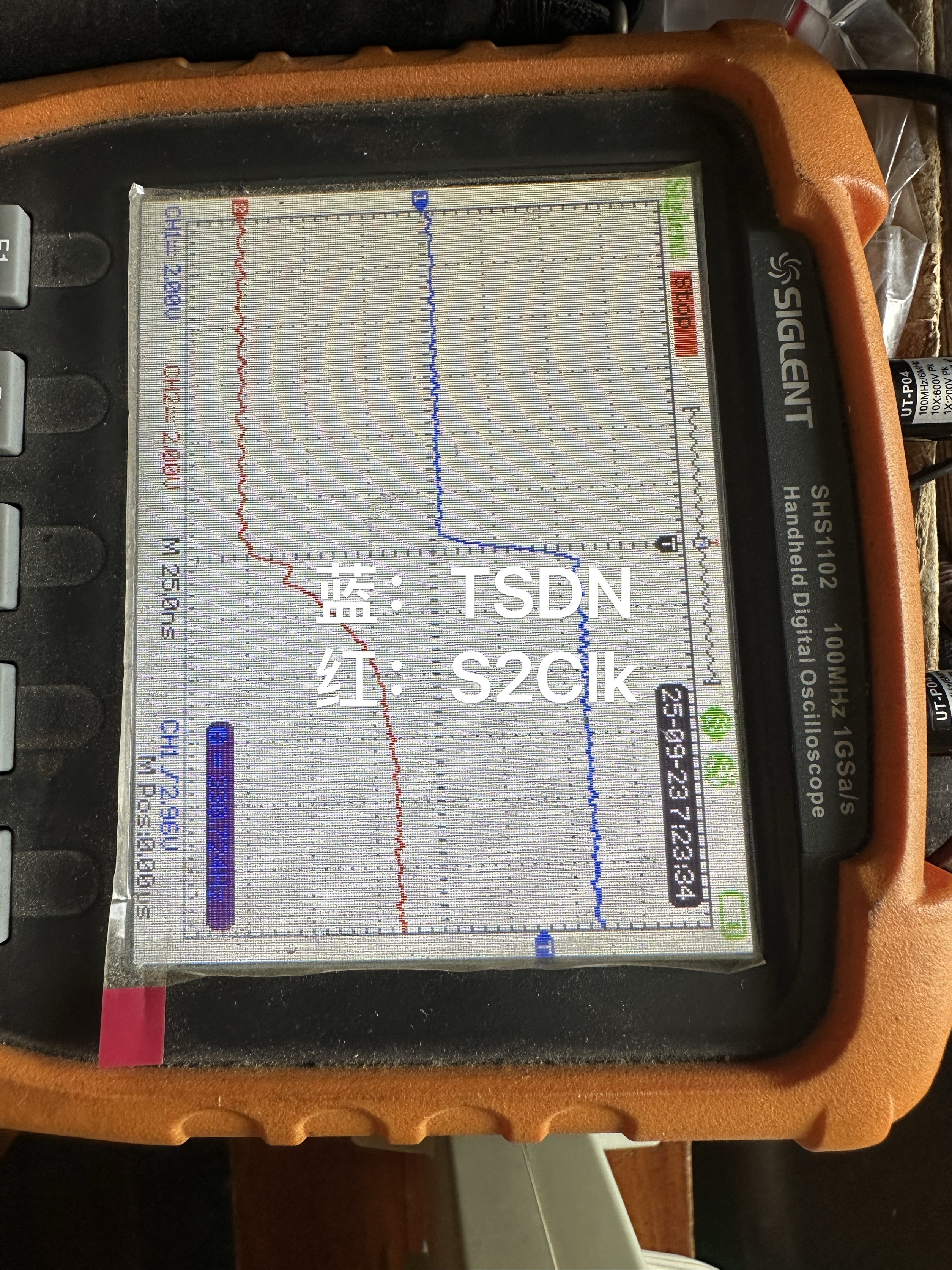

老师：下午好！非常感谢您在百忙之中，特别是夜深了还为我排忧解难！ 。我收到你的回复后，马上对你提供的HEX文件进行测试，发现真的比过去好了，似乎是同步了。为了进一步弄清楚到底是哪一些指令出了问题，再说夜深了，所以我当时没有进一步测试，也不再跟你说我测试了你的HEX情况，怕打扰到您。刚才我进行了深入的研究，发现是MOV P_SW2,#80H ;（扩展特殊功能寄存器可以改写）指令后面，要有一定的延时，再去操作扩展特殊功能寄存器，才可以得到您这样的时序效果。我在这条指令后面放了114条NOP指令，其它指令秩序同我前面提供的一致。尽管如此，我通过示波器小时基观察，发现中断提前发生还是存在，只是提前时间变短而已。如图所示，TSDN信号是中断响应后（中断响应本身已经有延时），再执行了判断跳转指令后才改变，也就是说TSDN信号，是在S2SPI产生发送中断后，延时了一定的时间才改变的，而S2Clk脉冲的后沿(上升沿),有时在TSDN改变前，有时在TSDN改变改变后（这是中断响应延时有长有短引起）。我在原程序的CPL TSDN后面入了一条MOV S2BUF,#5AH，同时去掉定时中断里的类似指令，结果S2SPI不能连续发送。这说明此时向S2SPI发送缓冲区写入数据，还是要被舍去。总之，这款芯片在这里是有缺陷的。在S2SPI中断程序里必须放一点延时，才能向发送缓冲区写入数据，否则要丢失！作为一个快40年的从单板机玩到单片机，各种型号的单片机也玩了不少，这种情况也是第一次遇到（扩展特殊功能寄存器开放后要延时一定的时间，才能操作扩展特殊功能寄存器，如果无延时情况下，操作扩展特殊功能寄存器不成功，还好说一些），所以我很佩服你，真诚的叫您一声老师！您对STC32玩到这么精髓了，真的不容易！
|
|
