AVAS（车辆声学警示系统）系统方案, STC32G8K64-LQFP48/32 做主控

神***

可能要用下面这套系统的思路来做 AVAS 音频：
STC32G8K64工作在 30MHz, 外挂晶振，确保 CAN通信



51开源 180MHz-PWM-仿USB声卡播放立体声音乐@STC32G12K128, USB-CDC实时传输音频 - 51 发烧友，UAC，极致音频，大国工匠，艺术人生，乐林漫步 国芯人工智能技术交流网站 - AI32位8051交流社区


【新提醒】51 开源：USB声卡-STC32F-HSPWM驱动MOSFET做D类功放直接驱动音箱24V供电输出60W+60W - 51 发烧友，UAC，极致音频，大国工匠，艺术人生，乐林漫步 国芯人工智能技术交流网站 - AI32位8051交流社区

神***

神***

神***

44.1KHz 的音频，常用 16.9344MHz

神***

神***

新能源汽车如有CAN通信，有几条CAN总线？
如有几条CAN总线，如有500K速度的CAN总线,
还会有 250K速度的CAN总线吗 ？
还会有 125K速度的CAN总线吗 ？

AVAS系统CAN通信速度分析与解决方案 - DeepSeek

梁***

神*** 发表于 2025-9-11 22:45
如果接收 250K, 125K 的 CAN 通信速度，
STC32G8K64 就可以接 I2S-DAC, 做 AVAS,

I2S接口，播放CD音质，采样44.1KHz立体声，则MCLK=256*0.0441=11.2896MHz，
选择晶振为22.5792MHz，系统时钟2分频从P5.4输出11.2896MHz做MCLK。
此时，CAN波特率只能是250KHz或125KHz，误差均为0.4%。

如果使用PWM输出，经过低通滤波送功放，则12MHz的晶振，PLL倍频至144MHz给PWM，
采样44.1KHz，则PWM周期为144000/44.1=3265，声音要做一定的限幅。
如果使用12位PWM，则采样率为144000/4096=35.156KHz。
如果PWM接成D类功放输出，则使用11位PWM，
PWM频率为144000/2048=70.3KHz，4欧姆负载，
则输出LC滤波使用68uH+6.8uF，截止频率7405Hz。

Debu***

MCLK频率高电磁辐射大，某些芯片内部有PLL不需要MCLK，如PCM5102和MAX98357

Debu***

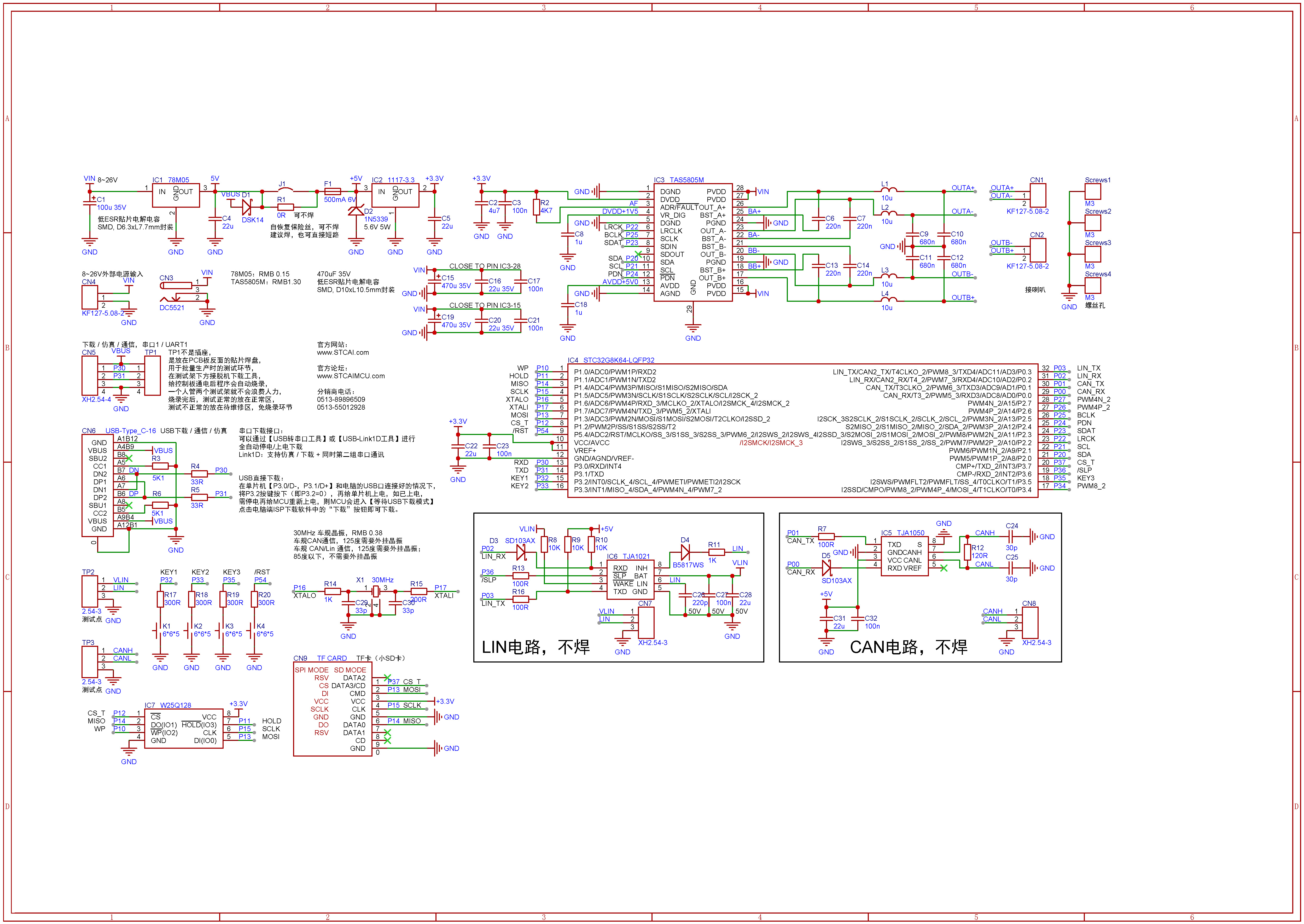

STC-AVAS-I2S-V1.1-20260104
CAN: 1M / 500K / 250K / 125K

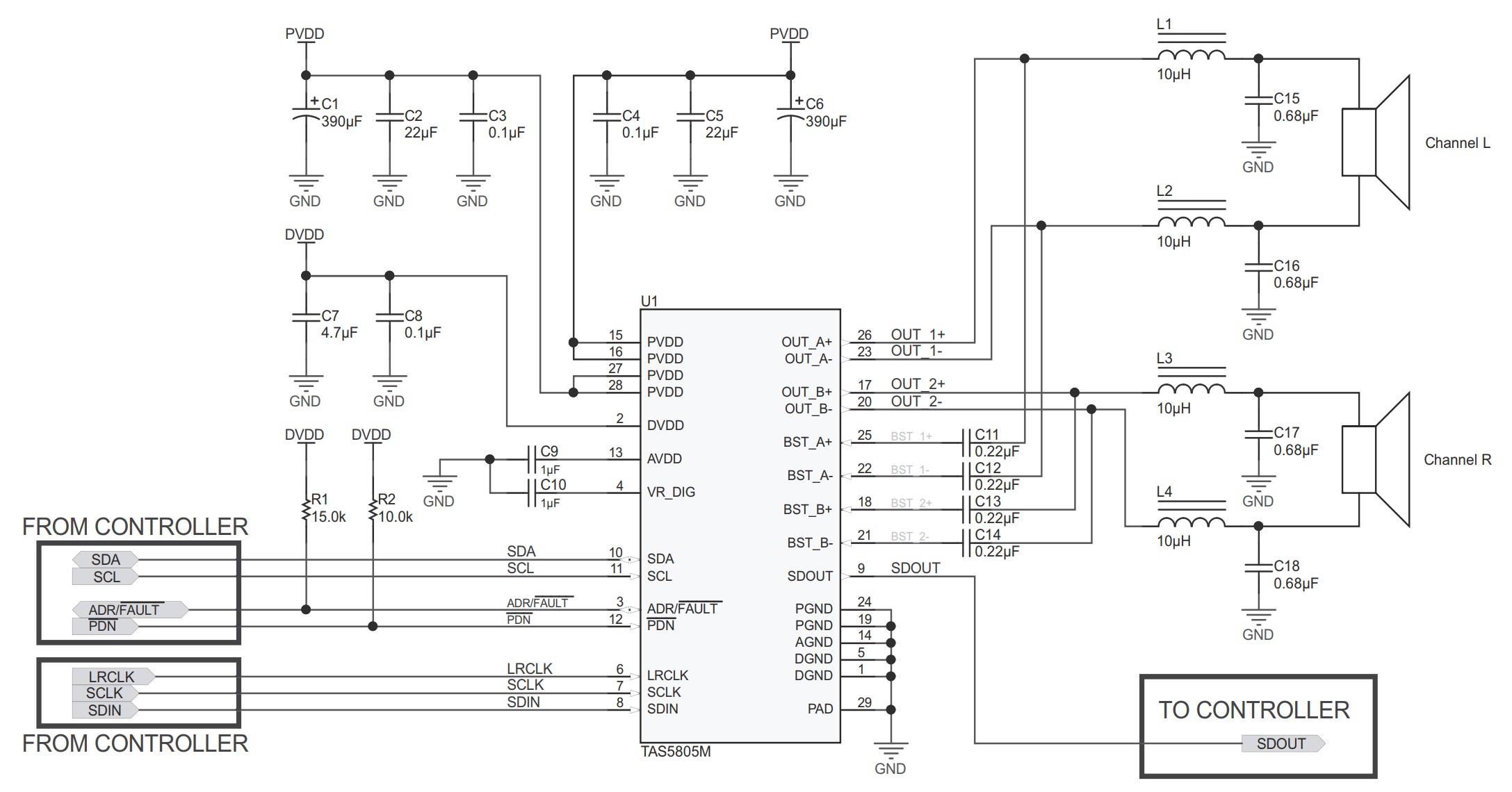

音频：I2S功放 / TAS5805M，不需要 MCLK, RMB1.3 附近
          有国产的 ACM8625S 兼容





SCH-STC-AVAS-I2S-V1.1-20260104.pdf (309.3 KB, 下载次数: 110)

2026-1-22 21:40 上传

点击文件名下载附件

I2S-数字功放-TAS5805M.pdf (4.04 MB, 下载次数: 14)

2026-1-2 20:44 上传

点击文件名下载附件

STC-AVAS-DAC-V1.0-20260104
CAN: 1M / 500K / 250K / 125K
音频：TM8211+NS4110B



SCH-STC-AVAS-DAC-V1.0-20260104.pdf (292.41 KB, 下载次数: 1)

2026-1-22 21:16 上传

点击文件名下载附件

STC-AVAS-DAC-V1.0-20260104.eprj2 (4.96 MB, 下载次数: 0)

2026-1-22 21:15 上传

点击文件名下载附件

Gerber-STC-AVAS-DAC-V1.0-20260104.zip (474.52 KB, 下载次数: 3)

2026-1-22 21:15 上传

点击文件名下载附件

STC-AVAS-PWM-V1.0-20250916
CAN: 1M / 500K / 250K / 125K
音频：PWM 发声，差分输出，不接地

SCH-STC-AVAS-PWM-V1.0-20250916.pdf (449.19 KB, 下载次数: 80)

2025-9-16 22:15 上传

点击文件名下载附件

Debu***

I2S DAC：
ES8156：
高性能和低功耗多位delta-sigma音频DAC
110 dB信噪比，-85 dB THD+N
24位，8~96 kHz采样率
集成耳机驱动器支持无电容设计
差分输出支持更高的信噪比和CMRR
I2S/PCM 主或从串行数据端口
256/384Fs，USB 12/24 MHz 和其他
非标准音频系统时钟
I2C接口
7段完全可调EQ
动态范围压缩
回放信号反馈
pop和click噪声抑制
1.8V~3.3V工作
RMB 1.30（零售）


I2S Codec：

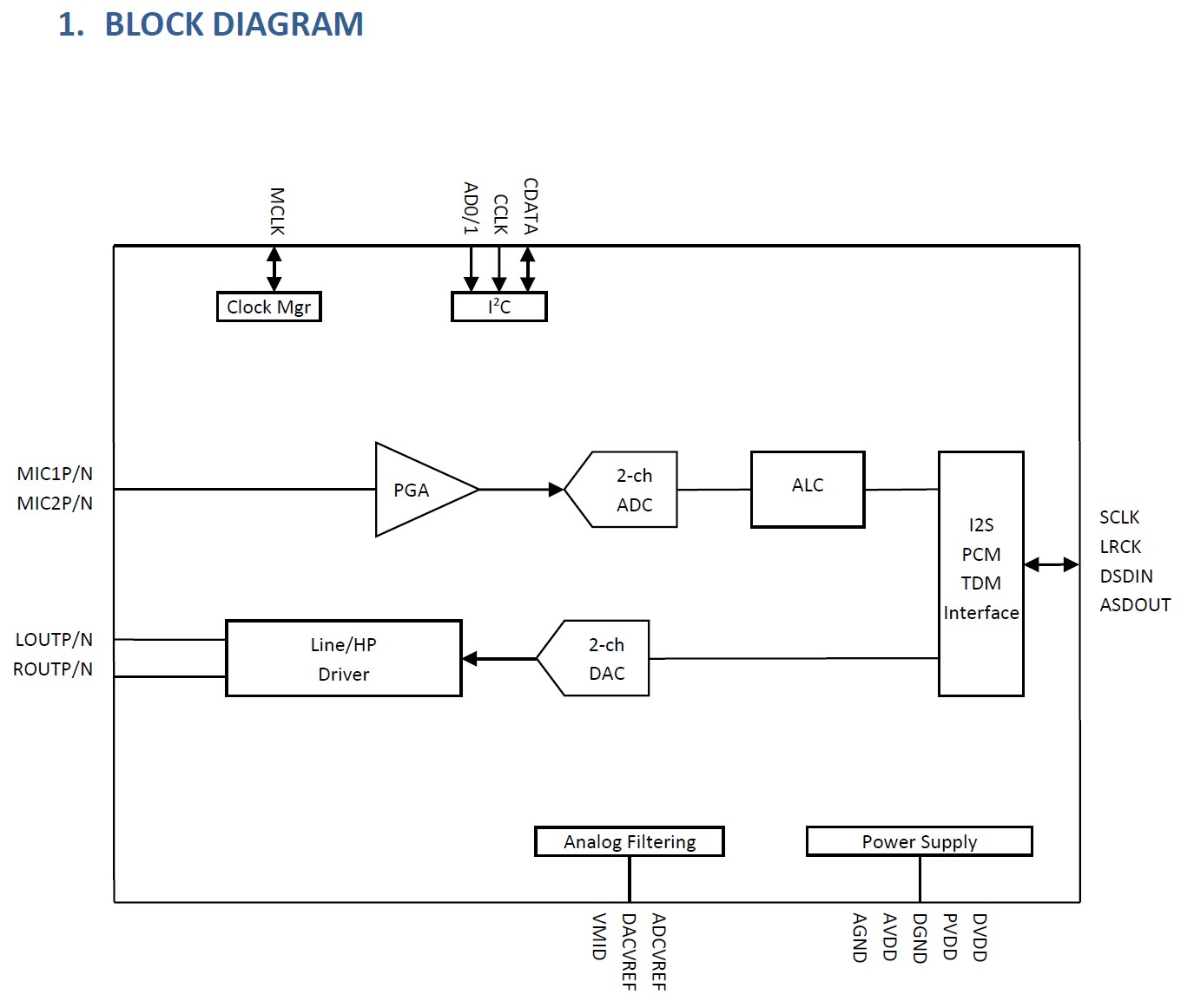

ES8389：
高性能和低功耗多位delta-sigma音频ADC和DAC
I2S/PCM主机或从机串行数据端口
256/384Fs和USB 12/24 MHz音频系统时钟
I2C接口
立体声ADC
24位，8至192khz采样率
101 dB信噪比，-90 dB THD+N
一对模拟输入与差分输入选项
低噪声前置放大器
自动电平控制（ALC）
支持模拟和数字麦克风
RMB 3.00（零售）


TLV320AIC23B：
具有耳机放大器的低功耗立体声编解码器

I2S功放：
TAS5805M：
具有增强处理能力和低功率损耗的
TAS5805M 23W、无电感器、数字输入、
立体声、闭环 D 类音频放大器
RMB 1.40（整盘批量）1.45（零售）





HT560：
30W立体声D类I2S输入音频功放
RMB 4.00（代理零售含税）

耳放：
HT97220：
125mW 免输出耦合电容的立体声线路驱动器/耳机放大器
输出无需隔直流电容
卓越的低音效果
无咔嗒/噼噗声
低 THD+N: 最低 0.001%
低噪声，VN 7uV
支持单端输入和全差分输入
2.5V 至 5.2V 较宽的电源工作范围
4.2V 供电，为 32Ω 负载提供 125mW 输出功率
QFN16 3mm*3mm 封装
RMB 0.94（零售）

SGM4917：
电源电压范围：2.7V 至 5.5V
SGM4917A：外部反馈增益网络
SGM4917B：固定 -2V/V 增益
无电容结构
无需接地参考输出
无需输出直流阻断电容器
提供平坦频率响应
5V 电源供电时，THD+N = 0.1%（典型值，每通道）时，80mW 功率输出至 32Ω 负载
THD+N = 0.02%（f = 1kHz）
高 PSRR：-78dB（217Hz 时）
静态电流：2.7mA（典型值）
关断控制
短路和热过载保护
欠压锁定功能
通过差分输入增强噪音消除
-40℃ 至 +85℃ 工作温度范围
采用绿色 TQFN-3×3-16L 封装
RMB 0.95（零售）

Datasheet Download：
ES8156 DS.pdf (1.2 MB, 下载次数: 23)

2025-11-3 12:10 上传

点击文件名下载附件

ES8389 DS.pdf (1.74 MB, 下载次数: 30)

2025-11-3 12:10 上传

点击文件名下载附件

TLV320AIC23B.pdf (461.84 KB, 下载次数: 14)

2025-11-3 12:32 上传

点击文件名下载附件

TAS5805M.pdf (4.29 MB, 下载次数: 46)

2025-9-12 17:17 上传

点击文件名下载附件

HT560.pdf (629.13 KB, 下载次数: 63)

2025-9-12 16:27 上传

点击文件名下载附件

HT97220.pdf (905.45 KB, 下载次数: 26)

2025-11-3 12:19 上传

点击文件名下载附件

SGM4917.pdf (593.57 KB, 下载次数: 21)

2025-11-3 12:24 上传

点击文件名下载附件
