学习心得

njsl***

8051用了很多年，从很早时期的汇编语言就开始接触，那时的片内资源很少，要用专门的仿真器仿真做仿真，甚至在仿真机上敲过55，f6之类的代码，那时总是为了节省内存而殚精竭虑，程序是优化再优化，调试再调试、效率极低，这是我遇到的第一个痛点。

偶然的机会接触到C51，工作效率一下子提升了许多，但接下来又遇到新的问题，芯片要用专门的编程器来下载程序，每开发一个程序，都要把芯片从插座里拔出来，用编程器下载好再放回到插座上，有时甚至要拔下来几十上百次，芯片的管腿稍不留神就会折弯，甚至折断，而且，新出的单片机都是贴片的，根本没有办法取下来，这样就要错过很多新的芯片，这是我遇到的第二个痛点。

这个时候遇到了STC，下载程序只要断一下电就能下载了，于是就把所有的系统全部换成STC。但用着用着，又遇到STC的资源不够的问题，内存太小，资源不够丰富，好几次都用到了极限，再增加一个int变量就会溢出的情况，好不容易通过优化才解决了问题。在做另一个项目的时候，单片机里的计数器，中断也都使用殆尽，为了解决问题差一点就准备用双机来做了，好在也是通过优化完成了项目。但这个51系统资源少的问题成了一个心病，这是我遇到的第三个痛点。

同时在开发的过程中，也常常遇到I2C，SPI等，遇到ADDA问题，遇到图像采集问题，也遇到串口速度太慢的问题，正寻思下一步要不要换STM32的时候，得知STC有了AI8051U，它的管腿与8051几乎全部兼容，原来做的PCB板都能继续用，不断电就可下载程序，而且资源丰富，似乎可以解决我前面遇到的所有痛点，所以，不再犹豫，立即行动，加入试用行列！

njsl***

今天，到https://www.keil.com/download/product/下载了C51和C251程序，但在安装的过程中出了一点问题，C51安装成功，但C251没能成功。

经过论坛大神的指点，重新安装，最终取得了成功。

事后回顾，发现安装及第一次使用，都要用管理员身份进行操作，不知这是不是关键因素？另外Keygen生成lic的时候要注意选择C51或C251。

总之，现在安装成功了，如果其他人有安装不成功的情况，可以参考一下上面两个注意点。

还有，这次有信心来使用AI8051U，是因为遇到问题可以有论坛大神及时予以解答，免除了前面凡事都自己琢磨的困扰，感觉STC的服务非常好，特别适合开发者。

前面也遇到过一家产品很牛的公司，遇到问题直接给一个光盘，说所有的开发问题这里面都有答案，一个小问题就要去研读一整张光盘，这对我们普通开发者而言，也太恐怖了，最后只能放弃，相信这个过程很多开发者都遇到过。

西西***

推荐优先看的 printf_usb("Hello World !\r\n")及usb不停电下载, 演示视频链接

njsl***

今天看了第一集 序言

开篇的“哪怕梦想让我们拼的遍体鳞伤，这一次我们也要勇往直前”说的真是太好了。自己前面一直用的是8位机，32位机只是心中的一个梦想，不敢轻易尝试，我知道一个新的系统在开发过程中必定会遇到各种问题，如果都要从看手册开始，一步一步地进行，效率肯定不高，过程一定是极为辛苦的，这样的开发方式也是不适合AI时代的。现在好了，我们可以背靠强大的STC公司，有什么问题都可以找到优秀的工程师做技术支持，我想，这一次我们不用遍体鳞伤就可以实现8位向32位的跨越了。当然，这些都离不开STC公司长久以来不断的积极进取，不断地开发新的芯片以满足市场的需求，而且，技术支持服务做的特别好，愿STC公司的未来长盛不衰，我们也能跟着不断向前向前，一直向前。

曾经和人讨论过用什么工具的问题，当时我有一个观点就是尽量采用大公司的产品，外面市场竞争这么激烈，小公司说没就没了，后续的供货及服务肯定跟不上。这个观点在现在同样适用，看STC公司这么多年的发展，产品越来越多，性能越来越强，服务越来越好，我们就有足够的信心，靠着STC公司这颗大树，快速进入AI时代。

今天看到AI8051U的几个介绍，
1.屏幕显示和视频播放（flash编程器）
2.IIS录放音
3.PWM_DMA
4.频谱分析仪（上位机）
5.手写计算器
6.QSPI,PWM移相，硬件乘除，单精度浮点

单个芯片就能完成这些功能，真是强悍！希望通过后面的学习，进一步加深理解，尽早的用到自己的项目和产品中。

同时也见到了USB不停电的下载方式，这个功能确实很牛。

njsl***

Ai8051U学习笔记：

Ai8051U-LQFP48 ，RMB2.3
USB型32位8051，1T8051，支持32位8051指令集和8位8051指令集，比普通32位机强
1，Ai8051U有TFPU@120MHz, 算力比他强, uS级硬件三角函数/浮点运算器；
2，Ai8051U的抗干扰比他强；
3，Ai8051U的内部复位是专业级的复位电路，彻底省外部复位；
4，Ai8051U的内部时钟完全满足串口通信要求,4组串口；
5，Ai8051U-LQFP48有 QSPI, i8080/M6800-TFT 接口;
6，Ai8051U的PWM支持硬件移相@120MHz
7，Ai8051U是 34K SRAM， DMA 支持 外设直接到外设，P2P
8，Ai8051U是 自带硬件USB, 1个芯片就能直接USB连接电脑仿真/下载，全球唯一

第二集 硬件及工具介绍 学习笔记

Ai8051实验箱

连接线，短接帽

正面：两个USB接口，USB转双串口，TF卡插座，示波器输入，波形调整，立体声输出，话筒，显示屏接口，流水灯，数码管，TFT彩屏，掉电电压调节，红外接收，红外发射，矩阵键盘，ADC键盘，T0T1按键，中断0中断1按键，复位键，电源键，Flash芯片，LCD参编工调节，RTC电池

背面：无源晶振，24C02，DS18B20，蜂鸣器，SP3485，USB转双串口，TP2604S等

软件：KEILC51，KEILC251，ISP下载软件，头文件，中断拓展插件，代码包和手册

演示：选择芯片，插数据线，P32置0，上电，HID1设备通讯，P0口跑马灯，32位HEX，8位HEX，主频24MHz，下载，提示操作成功，此时就可以看到结果了

实验箱说明书：
新建项目，选择芯片，加入新的item，Alt+F7，在Option中勾选HEX，确认，按F7编译。
使用USB Link1D仿真实验箱：连接电脑，连接开发板，在仿真设置里选芯片，把芯片和头文件加入KEIL中，确定，注意频率一致，将所选目标单片机设置为仿真芯片，下载成功后，重上电即可仿真。在DEBUG页面，选251，在setting中选择串口/USB/SWD，确定。在Utility按1-8，点Download或F8下载，然后点Debug或Ctrl+F5，开始仿真。可复位，全速，单步，断点等，断点最多20个。

njsl***

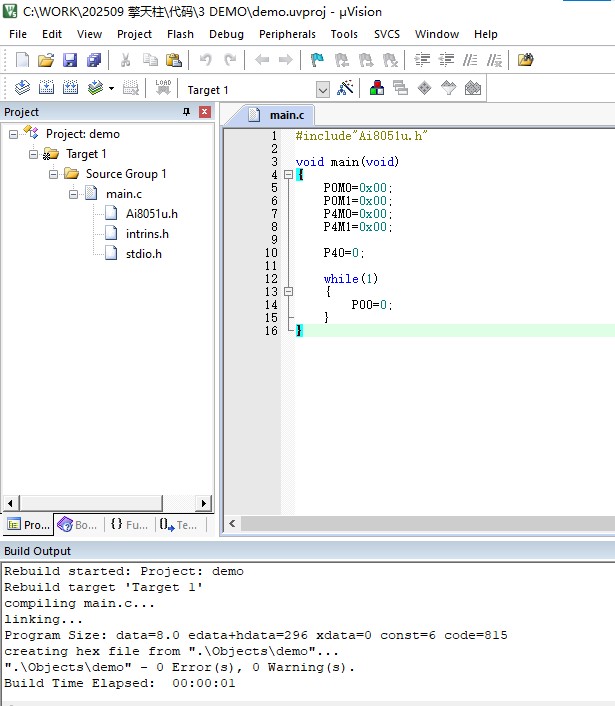

第三集 点亮第一颗LED 学习笔记

新建工程：创建空工程（6.5章节），添加头文件（ISP生成，保存过来），输入代码并编译

KeilC251的使用
Configuration： C/C++ 选4个缩进，Encoding选GB2312
Option：Target选XSmall和Large，Output选HEX-80

ISP中用到
头文件：选AI8051U，Keil C格式另存到工作目录
I/O口配置工具：可以批量地定义IO口，然后复制到自己的程序中
封装脚位：随时可查管腿定义
范例程序：可以参考和借鉴

这些功能真是太方便了！

njsl***

第四集 USB不停电下载 学习笔记

原来要先手动按一下，使得P32置0，端口出现HID1，才可以下载

现在在“收到用户命令后复位一ISP监控程序区”这个页面，把三个都勾上，先下载一次，后面可以反复下载了。

1、  实验对比比演示

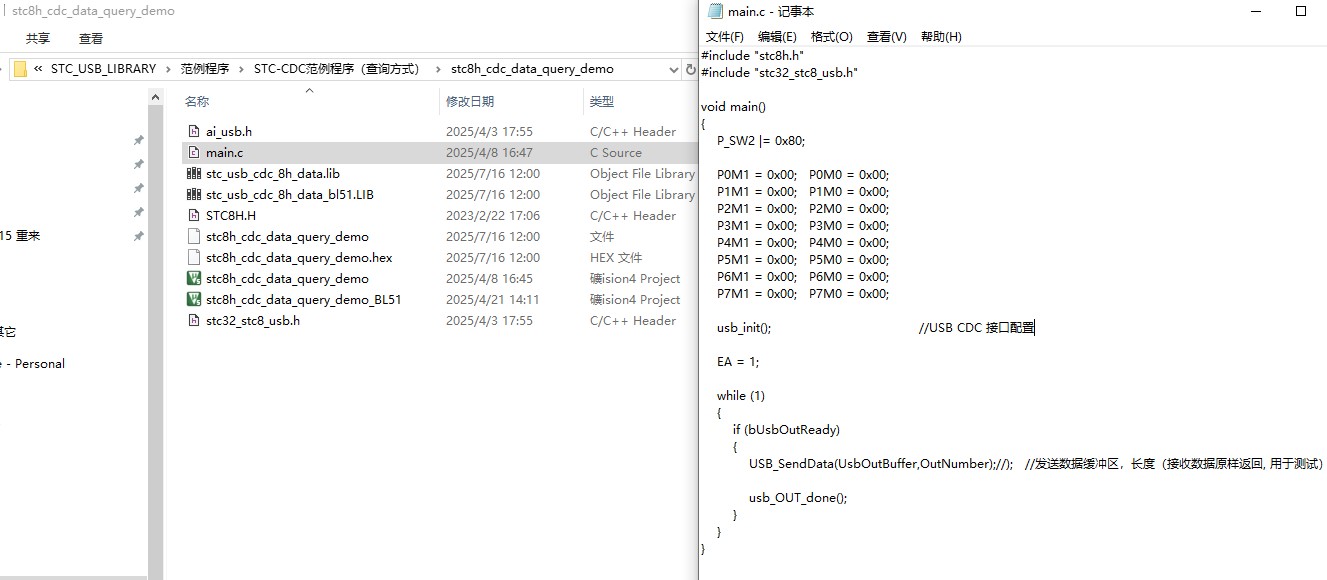

2、  下载所需文件（STC官网-软件工具-库函数-USB库文件）
3、  移植关键部分到工程
3.1、添加头文件
3.2、USB初始化函数（lib+.h库实现）
3.3、命令参数
3.4、打开P_SW2寄存器和IE2寄存器（只打开一个位）

CDC（稍微好用一点），HID，
选查询方式，把头文件及库文件拷过来

因下载的文件与老师的不大一样，且手边暂时没有硬件硬件可试，故具体的不断电下载情况后面再试

njsl***

第五集 C语言基础 学习笔记

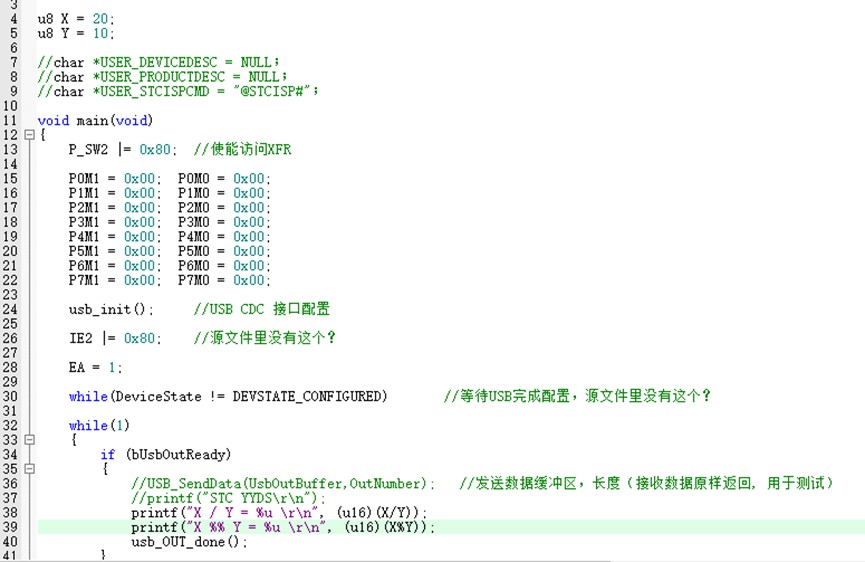

一、C语言USB-CD串口之printf函数的实现

1、 打开USB库中的PRINTF_HID宏定义(去掉//)

2、 理解PRINTF的函数原型的定义
      普通字符原封不动，注意%s等
      打开ISP，USB-CDC/串口模式，三个勾都选，主频24M，
      下载后，增加了一个COM8 CDC，速度选择多了，本质上是USB
      更多设置按钮，把发送数据的勾去掉，发送数据就不显示了，其它的另行试验

二、数的进制：2进制，10进制，16进制

三、数据的基本类型

四、C语言常用运算符

njsl***

第六集 I/O输入输出 学习笔记

一、 什么是GPIO
四种模式：
1、 准双向口：传统51管腿，弱上拉，可吸入20mA，管腿可接330和开关到地
2、 推挽输出：强上拉，可输出20mA，要限流
3、 高阻输入：电流不入也不出
4、 开漏模式：断开内部上拉
判断高低还要考虑施密特触发器的设置，3.3V电源的判断线在1V左右

二、按键输入检测
任务1：按P32按钮灯亮，放开则灯灭
任务2：按P32按钮灯灭，放开则灯亮

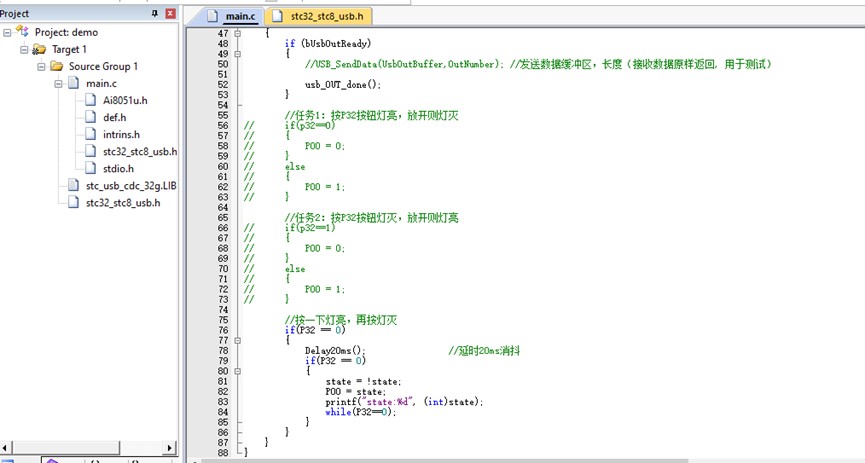

任务3：按一下灯亮，再按灯灭，循环

三、课后小练
任务4：按P32按钮灯亮，按P33按钮灯灭
任务5：按P32按钮按一次一个灯亮，再按一次2个灯亮，直到所有的灯亮（变量+加法和乘法）

        //任务4：按P32按钮灯亮，按P33按钮灯灭

        if(P32 == 0 && P33 == 1)
        {
            Delay20ms();                //延时20ms消抖
            if(P32 == 0)
            {
                state = 0;
                P00 = state;
                printf("state:%d", (int)state);
                while(P32==0);
            }
        }

        else if(P32 == 1 && P33 == 0)
        {
            Delay20ms();                //延时20ms消抖
            if(P33 == 0)
            {
                state = 1;
                P00 = state;
                printf("state:%d", (int)state);
                while(P33==0);
            }
        }

        //任务5：按P32按钮按一次一个灯亮，再按一次2个灯亮，直到所有的灯亮（变量+加法和乘法）

        if(P32 == 0)
        {
            Delay20ms();                //延时20ms消抖
            if(P32 == 0)
            {
                switch(state)            //state初始值为0
                {
                    case 0:
                        P00 = 0;
                        break;
                    case 1:
                        P00 = P01 = 0;
                        break;
                    case 2:
                        P00 = P01 = P02 = 0;
                        break;
                    case 3:
                        P00 = P01 = P02 = P03 = 0;
                        break;
                    case 4:
                        P00 = P01 = P02 = P03 = P04 = 0;
                        break;
                    case 5:
                        P00 = P01 = P02 = P03 = P04 = P05 = 0;
                        break;
                    case 6:
                        P00 = P01 = P02 = P03 = P04 = P05 = P06 = 0;
                        break;
                    case 7:
                        P00 = P01 = P02 = P03 = P04 = P05 = P06 = P07 = 0;
                        break;
                    default:
                        break;
                }

                state++;
                printf("state:%d", (int)state);
                while(P32==0);
            }
        }

njsl***

第七集 定时器中断 学习笔记

一、定时器的介绍
      定时器的作用
1、 用于计时系统，可实现软件计时，或者使程序每隔一固定时间完成一项操作
2、 替代长时间的Delay，提高程序的运行效率和处理速度（可打断主循环）

二、定时器的应用
任务1：LED灯三秒取反的一次，这期间任意时刻按下按钮，串口打印按键次数。
思路：主程序中做个按键检测，并打印输出按键次数
          开中断，TR0置1
          在3秒的中断程序中，做个LED=！LED

定时器模式，TM0PS，1T或12T，C/T，GATE，TR0，TF0，

三、函数的定义、声明、调用
返回值类型 函数名（入口参数）
{
        //函数体
        //函数执行的代码
        Return返回值；
}

任务2：灯按一下点亮，三秒后熄灭
思路：在主程序中做个按键检测，亮灯，
          开3秒的定时中断，TR0置1，
          在3秒的定时中断中把灯关掉，TR0置0

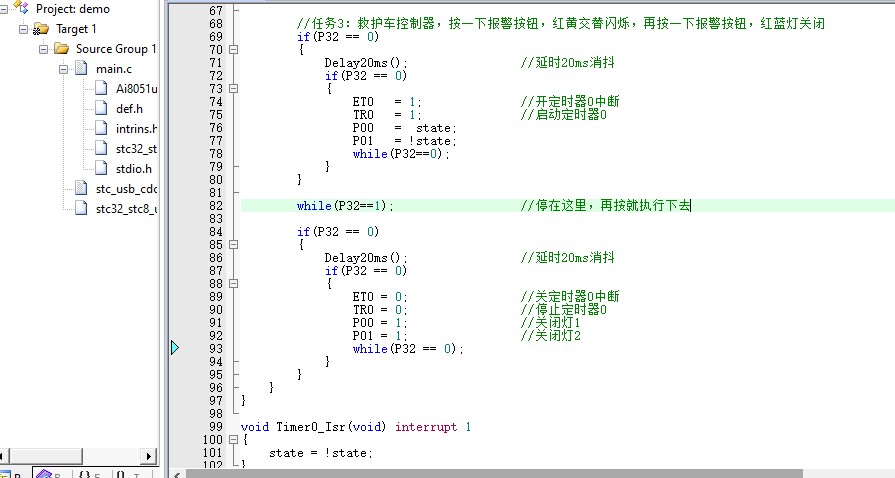

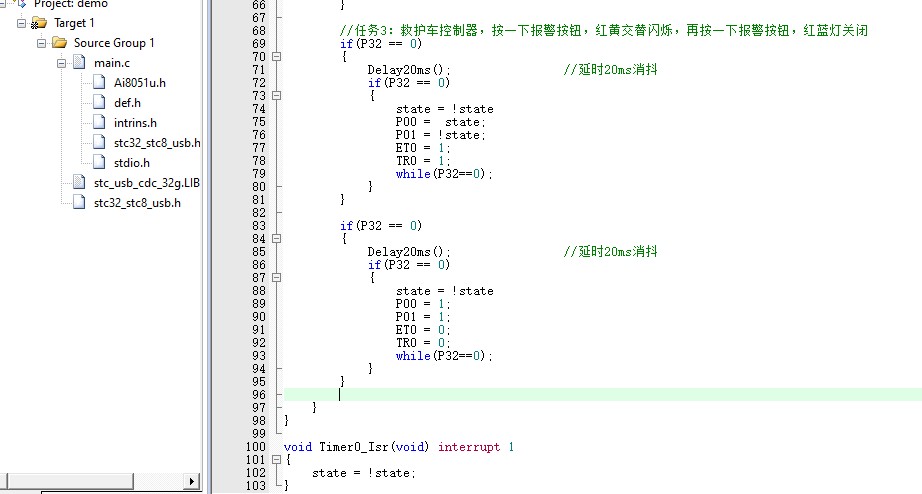

任务3：救护车控制器，按下报警按钮，红黄交替闪烁，再按一下报警按钮，红蓝灯关闭
思路：主程序中做个按键检测，红亮蓝灭
         开0.5秒定时中断，TR0置1，
         再接一个按键检测，红灭蓝灭，并把TR0置0
         在0.5秒的定时中断中把两个灯反转即可

课后思考：定时器一次只能定时一次，如果有多个定时任务怎么办？
