AiCube 生成串口2的问题

BG4***

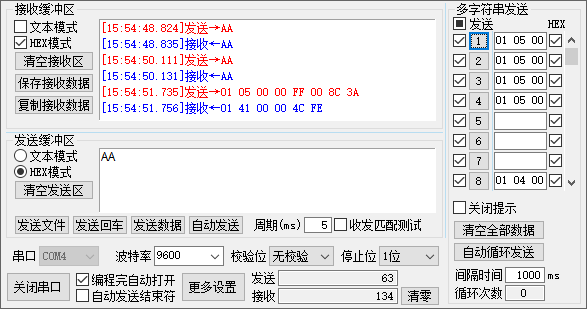

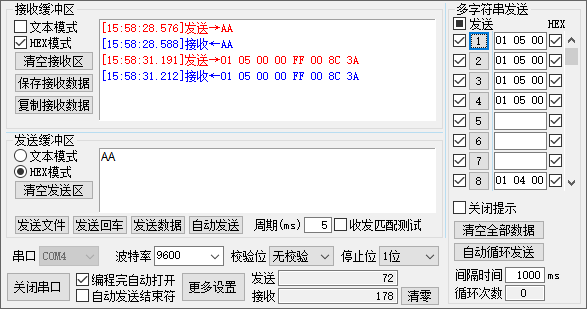

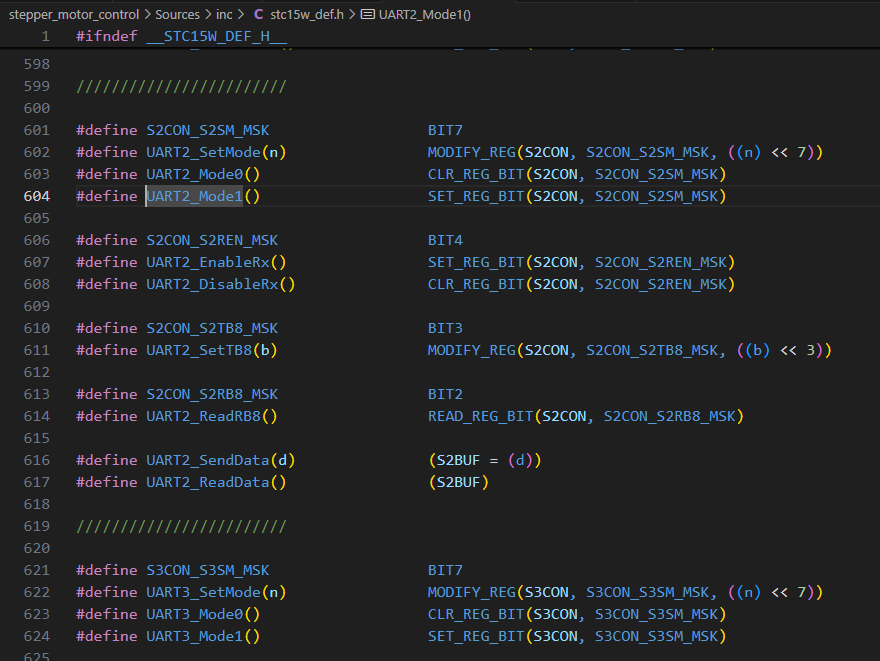

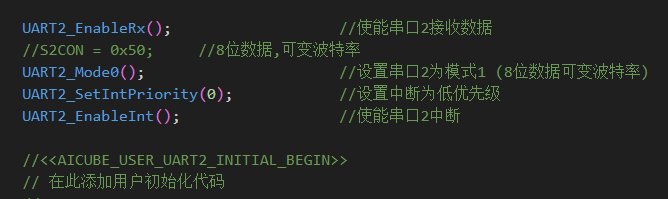

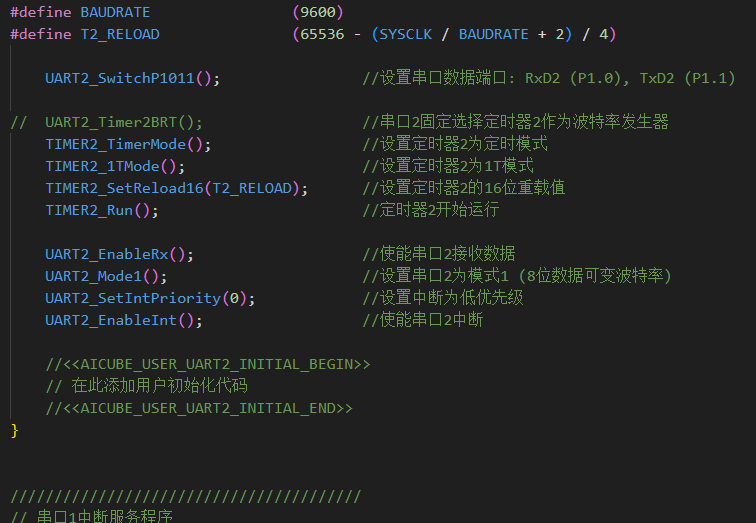

在生产串口2函数后发现发送单个数值没问题，但是连续发送多个数值时出现明显数据错误和丢失的现象。相同的程序串口1则没问题。查找发现是stc15w_def.h的宏定义在置位时刚好相反了。串口3,4也是如此。

国芯人***

针对用户反馈的“AI Cube 生成串口2的问题”，经技术团队深入排查，确认问题根源为 stc15wdefh 宏定义在配置串口2、3、4时存在逻辑反向设置，导致数据传输异常。以下为详细说明与解决方案：

一、问题现象描述

在使用 AI Cube 开发板进行串口通信时，发现串口2在连续发送多个数值时出现明显数据错误和丢失现象，而串口1则运行正常。初步测试表明，相同代码在串口1上表现稳定，但在串口2、3、4上均存在问题。

二、问题定位分析

通过代码审查与硬件调试，发现 stc15wdefh 头文件中对串口2、3、4的宏定义存在逻辑方向错误。具体表现为：
在配置串口2、3、4的控制寄存器（如 PCON、SCON）时，部分位的置位/清零逻辑与实际硬件要求相反。
例如，原本应设置为“高电平”的标志位被错误地设置为“低电平”，或反之。
这种反向配置导致串口在多帧数据发送过程中无法正确识别起始位、停止位或校验位，从而引发数据丢失或乱码。

三、影响范围

此问题不仅影响串口2，还波及串口3、4，因此在开发过程中若涉及这些串口的多数据帧通信，均可能出现不稳定现象。

四、解决方案建议

1. 修改头文件宏定义
对 stc15wdefh 中与串口2、3、4相关的宏定义进行逻辑修正。
例如，将原本设置为 #define UART2TXPIN 0x01 的配置改为 #define UART2TXPIN 0x00，根据实际硬件手册调整位值。

2. 验证并重新编译
修改后，需对串口2、3、4进行多轮测试，包括：
单次数据发送
连续多字节数据发送
不同波特率下的稳定性测试
确保修改后的配置能够稳定支持多帧数据传输。

3. 更新开发环境
建议用户及时更新至最新版本的 stc15wdefh 文件，以获取修复后的配置。
若当前版本未更新，可联系技术支持获取补丁或手动修正方法。

五、后续优化建议
加强头文件校验机制：在编译阶段增加对关键寄存器配置的检查，避免因宏定义错误导致功能失效。
提供更详细的文档说明：针对不同型号单片机的串口配置，提供清晰的位定义表与示例代码。
增强测试覆盖：在固件发布前，对所有串口通道进行压力测试，确保其在复杂通信场景下的可靠性。

六、结语

本次问题源于 stc15wdefh 头文件中对串口2、3、4的宏定义逻辑反向设置，已确认为可修复问题。我们建议用户按照上述方案进行配置调整，并关注后续版本更新。如有进一步疑问，欢迎随时联系国芯人工智能技术支持团队。

国芯人工智能
2025年4月

[本文内容由国芯人工智能辅助生成，仅供参考]
