求助！AI8H2K12U按照手册里的电路，设计的AI8051U的自动下载电路，无法下载程序。

ubgd***

晓*** 发表于 2025-8-23 15:31
可以把官方图里的1uF电容换成0.1uF，输出并1K电阻，低电平脉冲太窄，这些措施都能确保目标板彻底冷启动。 ...

在这张电路图中，1μF 电容（C11）主要有以下几方面作用：

### 电源滤波
电容具有“通交流、隔直流”的特性。在电源电路中，电源提供的电压虽然标称是一个固定值（如这里的3V3 ），但实际上会存在一些高频的纹波电压，这些纹波属于交流成分。C11 可以将电源线上的高频纹波旁路到地，使得供给后续电路（尤其是场效应管Q2 及输出VOUT 相关电路）的电压更加平滑稳定，减少电压波动对电路工作的影响。

### 储能作用
当电路中的电流发生瞬间变化时，比如负载突然增加或减少，电容可以充当一个小的“电池” 。在负载电流增大，电源电压瞬间有下降趋势时，电容会释放存储的电荷，补充电流，维持电压稳定；当负载电流减小时，电容又可以存储电源提供的多余电荷，从而帮助稳定电路的供电。

### 消除高频噪声
电路中的一些元件（如晶体管Q1、场效应管Q2等）在工作时可能会产生高频噪声，这些噪声如果在电路中传播，可能会干扰其他部分电路的正常工作。C11 可以将这些高频噪声旁路到地，避免其对电路其他部分产生干扰，提高电路的抗干扰能力和稳定性。

和这个电泳应该没有关系吧

C_w***

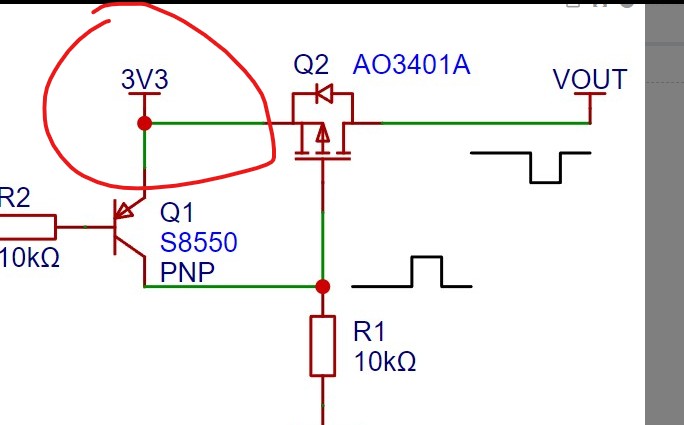

官方是5，你的是3.3

erci***

用串口下载却在提醒等待HID-ISP？看此贴
正在等待HID-ISP... |【USB转串口的下载器】下载，不要勾选【下次使用HID接口进行ISP - 其他技术交流 国芯人工智能技术交流网站 - AI32位8051交流社区



不要勾选【下次使用HID接口进行ISP下载】

C_w***

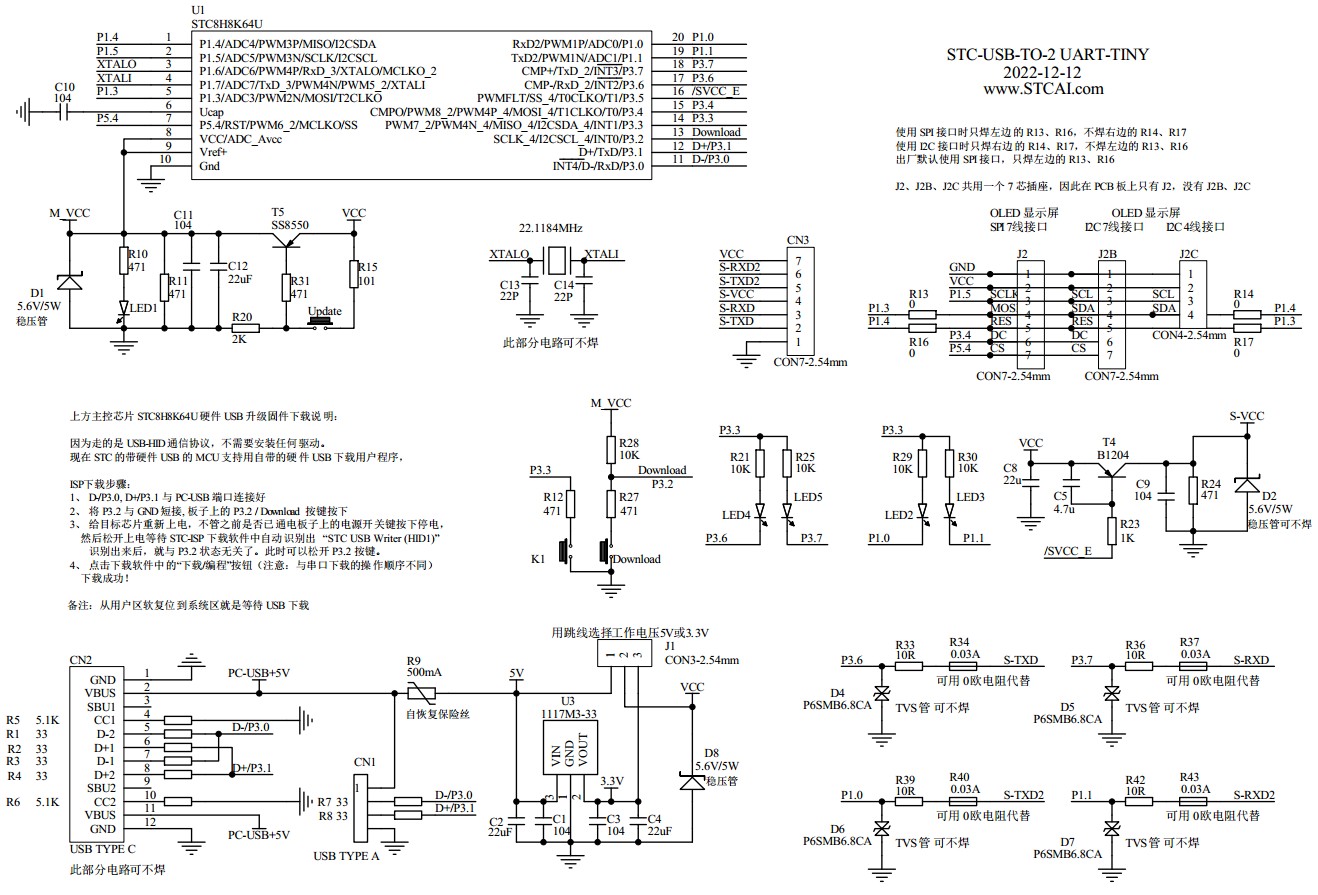

参考一箭双雕原理图中，电源电压选择电路
