STC32G144K246-LQFP100/64, 100MHz-CPU, 60MHz-I/O, DAC + OP 已验证

神***

nvnv-*** 发表于 2025-10-23 20:24
请问版主，32g144k246因为IO取消了准双向，如果是SPI是否要按照推挽来接，如果是推挽，输出电流为多少，是 ...

对方是高阻输入的，不需要限流，开漏打开上拉也行

nvnv-***

神*** 发表于 2025-10-23 21:09
对方是高阻输入的，不需要限流，开漏打开上拉也行

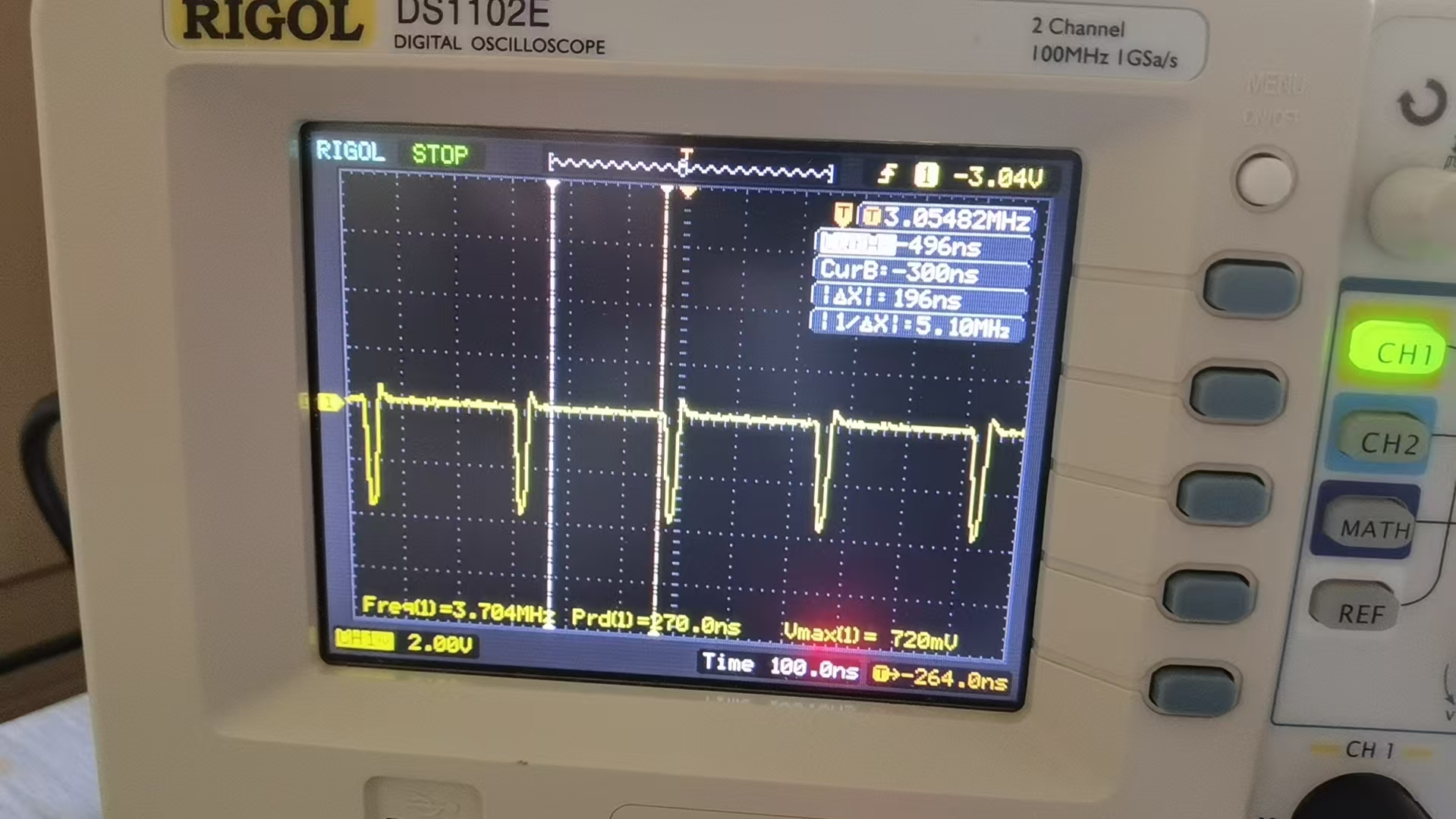

IO设置为开漏+上拉后，输出波形在48MHz下会出现严重失真。

主频48MHz，P2M1 = 0xff;   P2M0 = 0xff; P2PU = 0xff; 软件SPI输出的时钟



主频48MHz，P2M1 = 0x00;   P2M0 = 0xff; 软件SPI输出的时钟

erci***

nvnv-*** 发表于 2025-10-24 10:09
IO设置为开漏+上拉后，输出波形在48MHz下会出现严重失真。

主频48MHz，P2M1 = 0xff;   P2M0 = 0xff; P2P ...

SPI使用推挽输出：

https://www.stcaimcu.com/forum.p ... 0285&pid=189450

海底***

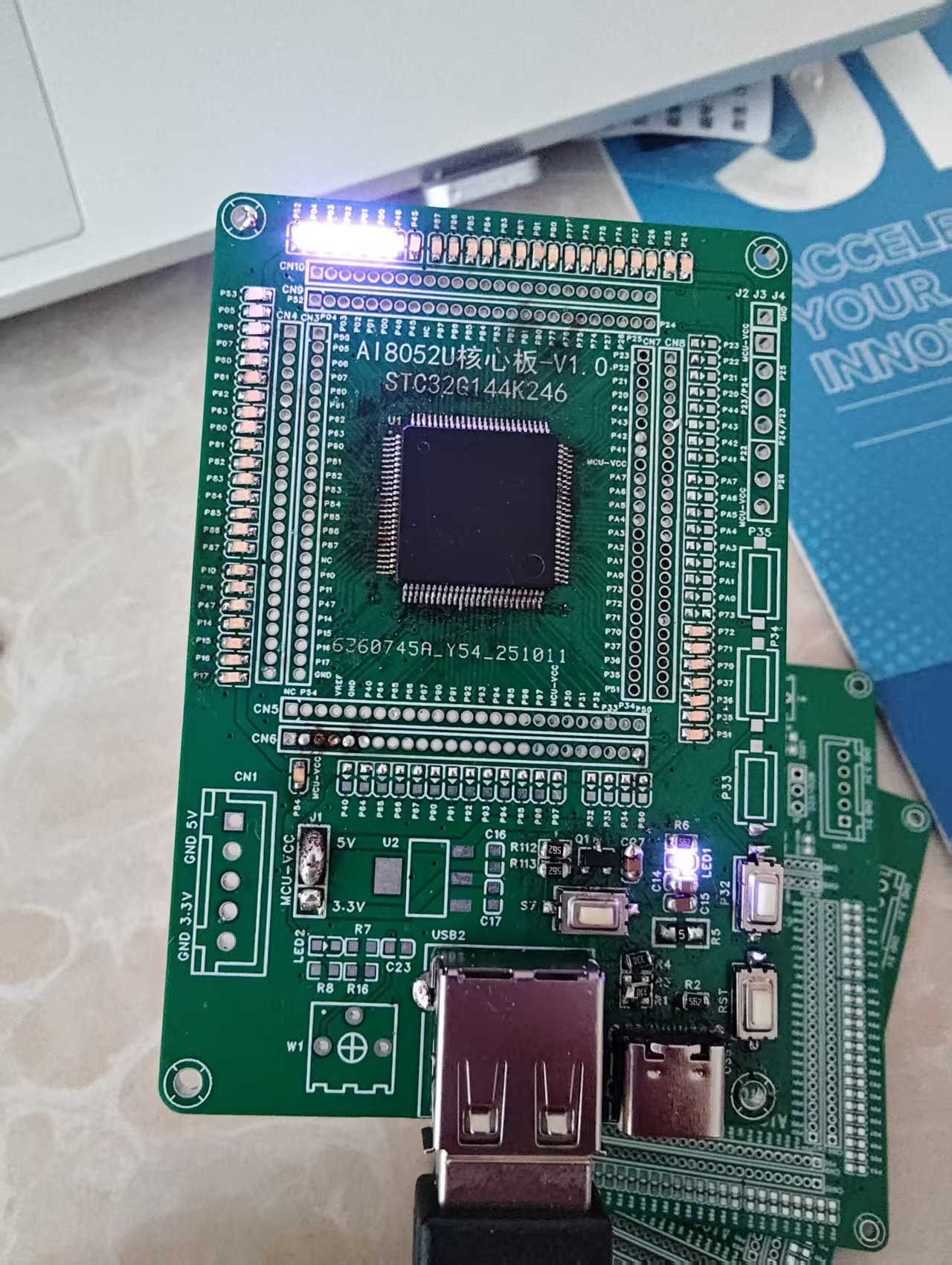

点灯成功

nvnv-***

erci*** 发表于 2025-10-24 12:03
SPI使用推挽输出：

https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=20285&pid=18 ...

是的，推挽模式是正常的

12f***

海底*** 发表于 2025-10-24 12:24
点灯成功

主频干到多少？

nngw***

建议实验箱增加任意波形任意频频发生例程，
利用外部晶振，PLL，定时器，DAC，运放，彩屏，能做0.1%误差吧，
美国百元级的DDS（直接数字频率合成芯片）也只能直接输正弦波波三角波方波弦，
这个历程技能很好的展示功能，又有很大的实用价值。

梁***

nngw*** 发表于 2025-10-26 10:31
建议实验箱增加任意波形任意频频发生例程，
利用外部晶振，PLL，定时器，DAC，运放，彩屏，能做0.1%误差吧 ...

1、任意波形发生器，只需要将波形表格做好就可以实现。
2、任意频率，要模拟DDS的原理来产生，
     但由于DAC+OP输出的带宽限制，能大约输出到200KHz的正弦波。
3、方波可以使用定时器产生，更方便。
4、波形输出可以使用DMA配合，减少CPU占用。
5、使用一组8位IO外接R-2R电阻（1K-2K）做DAC，
     模拟DDS来输出正弦波最高采样可以做到9MHz。
6、正弦波+比较器 课可以输出方波。
7、波形的频率精度跟时钟有关，要高精度的频率请使用外部有源温补晶振。
     我使用的10MHz恒温晶振可以达到0.1~0.01ppm的精度，年误差0.3~3秒，
     用于做高精度的频率计、周期计、波形发生器。

nngw***

我要做同时两路上千频率组合，
用浮点运算和DMA,加程序优化，
频率误差能否做到最小0.1%，
如可以，可完胜美国的低端DDS芯片AD9833，
20左右人民币，工作频宰才25MHz，
我没找到此娄低端国产DDS芯片，
希望此款单片机能跨应用领域，实现进口替代，
希望实验箱看到此例程！

fan***

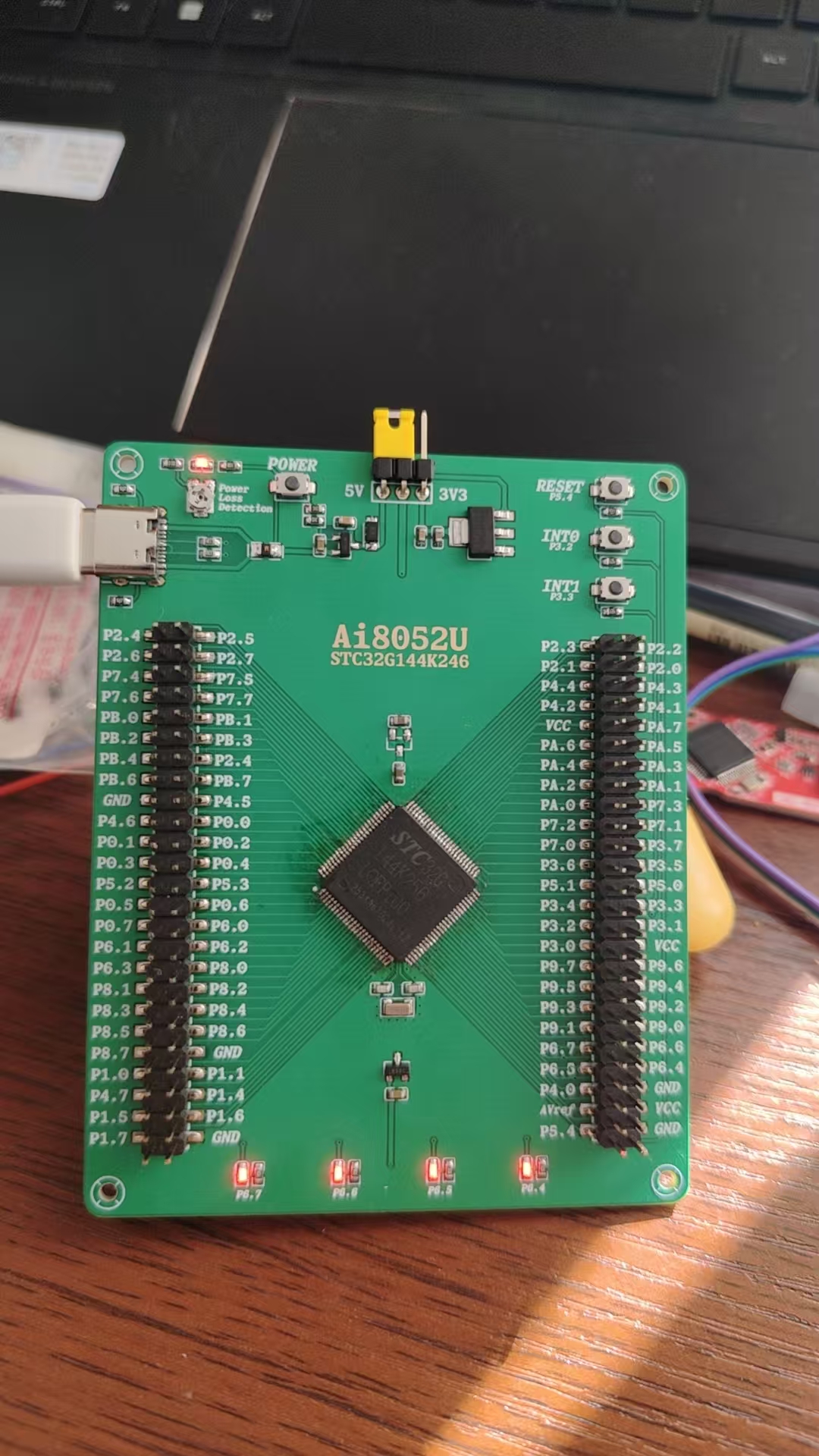

电灯成功 👍
