STC32G144K246-LQFP100/64, 100MHz-CPU, 60MHz-I/O, DAC + OP 已验证

神***

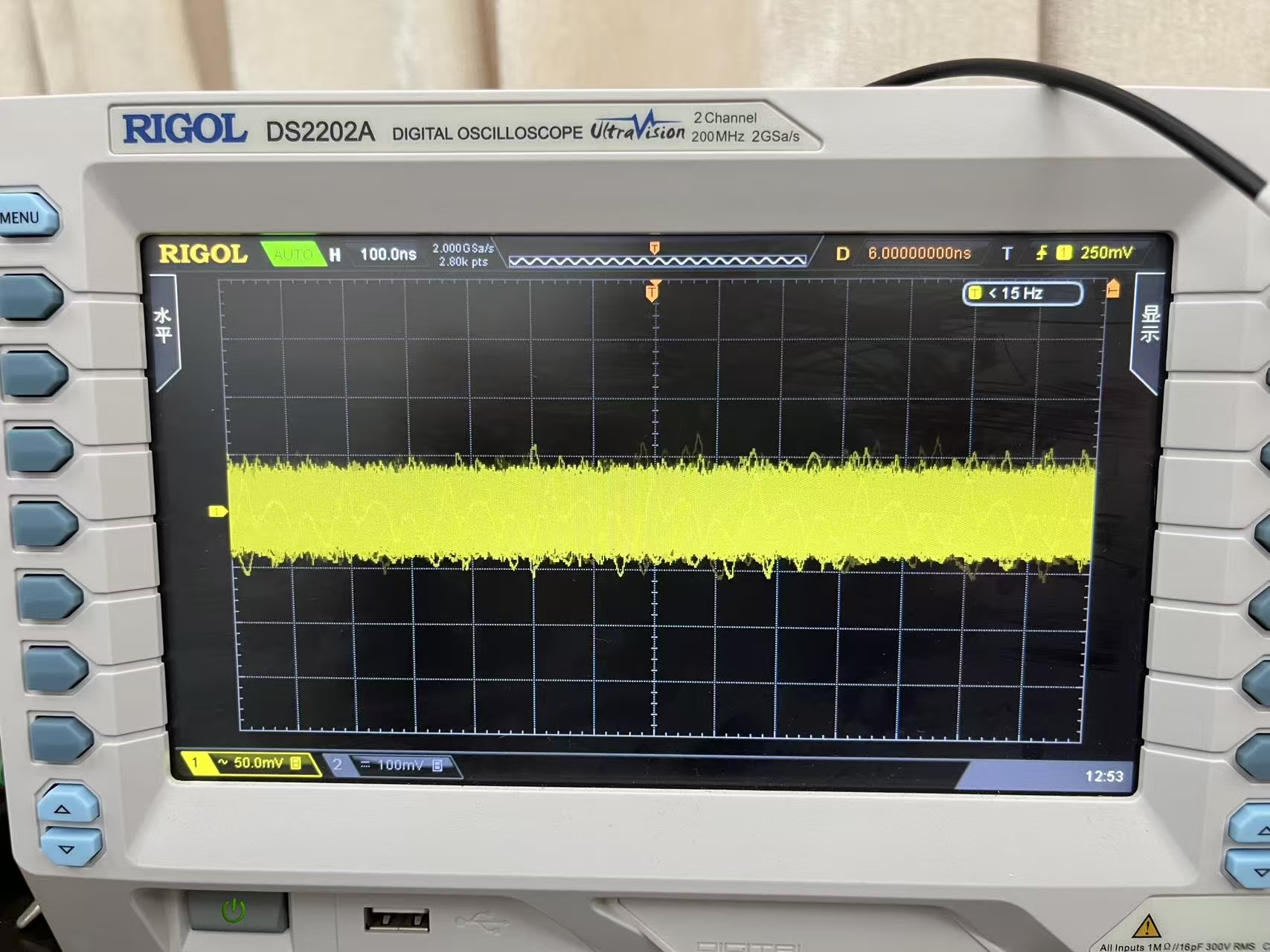

测试方法：
CPU-iCache@120MHz
示波器耦合交流，过滤Core_Vcc原本1.5V的直流信号，
只测量直流信号上的交流纹波
2个 CORE-VCC Pin, 不加电容, 纹波 +/-50mV

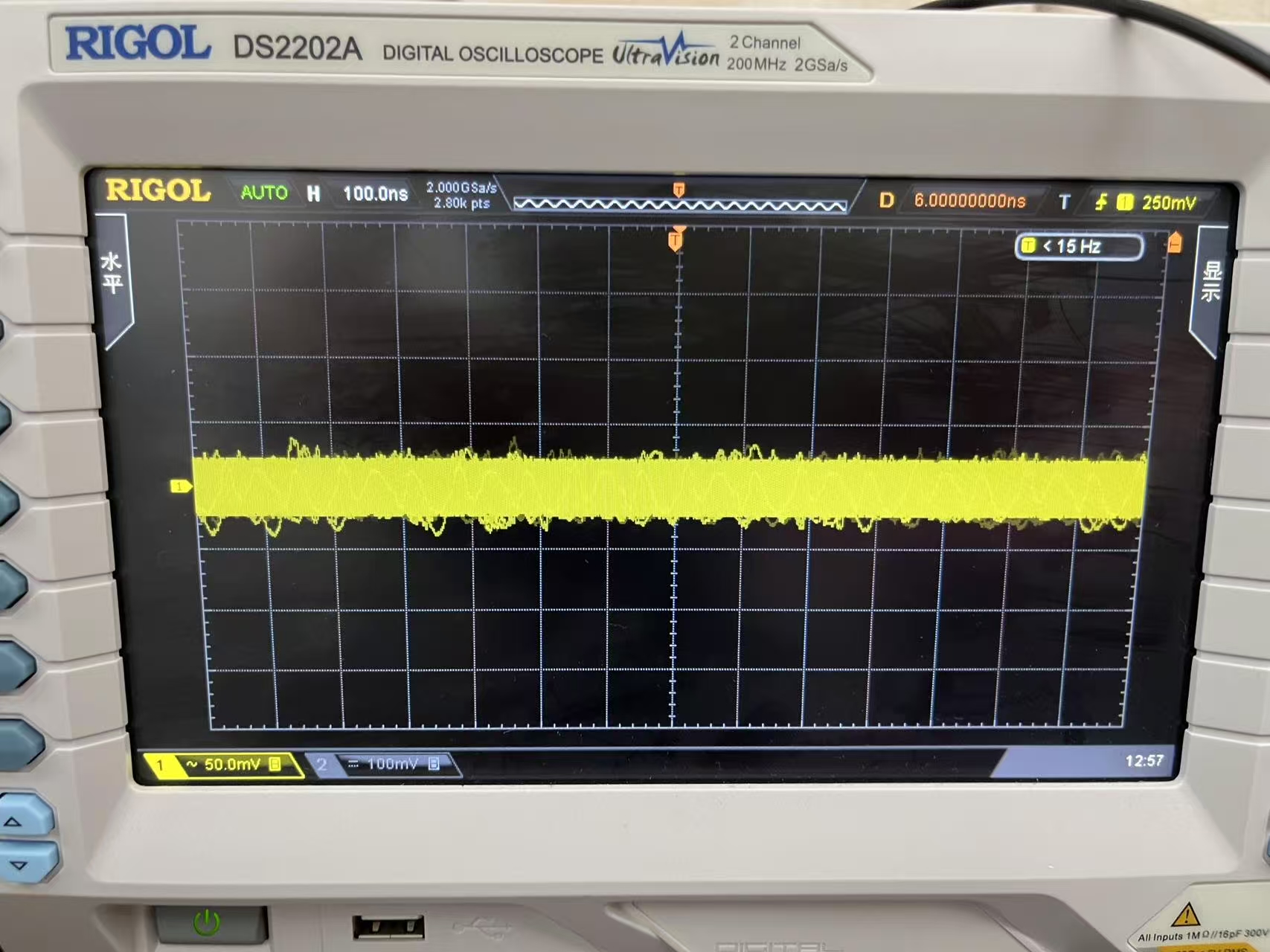

测试方法：
CPU-iCache@120MHz
示波器耦合交流，过滤Core_Vcc原本1.5V的直流信号，
只测量直流信号上的交流纹波
2个 CORE-VCC Pin, 各加 0.1uF, 纹波 +/-25mV

hai***

什么时候送样？

amd26***

神*** 发表于 2025-10-14 10:08
要求高了，越复杂的器件，抗干扰越难做，
想象 MCU-IC 里面就是一个复杂的 PCB系统，
东西越多就是你 器件 ...

我做了个产品按键输入高流接触器驱动就出现干扰加了电容才正常

神***

【免费 + 包邮 送】 送/申样/采购 可上班时间加 如下您对应地区分销商的客服 QQ或微信联系

加STC华南区客服司经理QQ: 2234917869 ;  微信：18012226298  要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服刘经理QQ: 3398500488 ;  微信：18106296592  要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服佘经理QQ: 614777595；   微信：18106296591 要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服曹经理QQ: 1933892258 ；微信：18106296595 要求 【免费+包邮】 送, 还免费教仿真
加STC华东区客服聂经理QQ: 2593903262； 微信：18106296598  要求 【免费+包邮】 送, 还免费教仿真
加STC华东区客服吴经理QQ: 1463035472； 微信：19952583954  要求 【免费+包邮】 送, 还免费教仿真
加STC西北区客服孙经理QQ: 1347154513 ;  微信：18106296593  要求 【免费+包邮】 送, 还免费教仿真
加STC华北区客服石经理QQ: 1638975601 ;  微信：19952583876  要求 【免费+包邮】 送, 还免费教仿真
加STC华中区客服唐经理QQ：2571301708 ; 微信：18106296589 要求 【免费+包邮】 送, 还免费教仿真
加STC东北区客服李经理QQ: 1017142298 ;  微信：19952583534  要求 【免费+包邮】 送, 还免费教仿真
加STC西南区客服曹经理QQ: 3897745450 ;  微信：18012226281 要求 【免费+包邮】 送, 还免费教仿真
加STC西南区客服吴经理QQ: 1463035472 ;  微信：19952583954 要求 【免费+包邮】 送, 还免费教仿真

工作时间:  8:30-12:00，13:00-17:30（周一 到 周五, 法定节假日除外）
【免费 + 包邮 送】 送/申样/采购传统电话热线：

0513-55012928，0513-89896509，0513-55012929

chint***

什么时候能批量采购下单?

cjt***

开发板出来了吗？

21cns***

cjt*** 发表于 2025-10-20 17:11
开发板出来了吗？

我也是太多的期待了，建议官方针对论坛的热心“用户”出个内测版本，测试要求明确一下，响应大家的积极性。

蓝天***

神*** 发表于 2025-9-16 09:33
STC32G144K256-LQFP100 核心功能实验板
===144K SRAM, 256K Flash, LQFP100/64

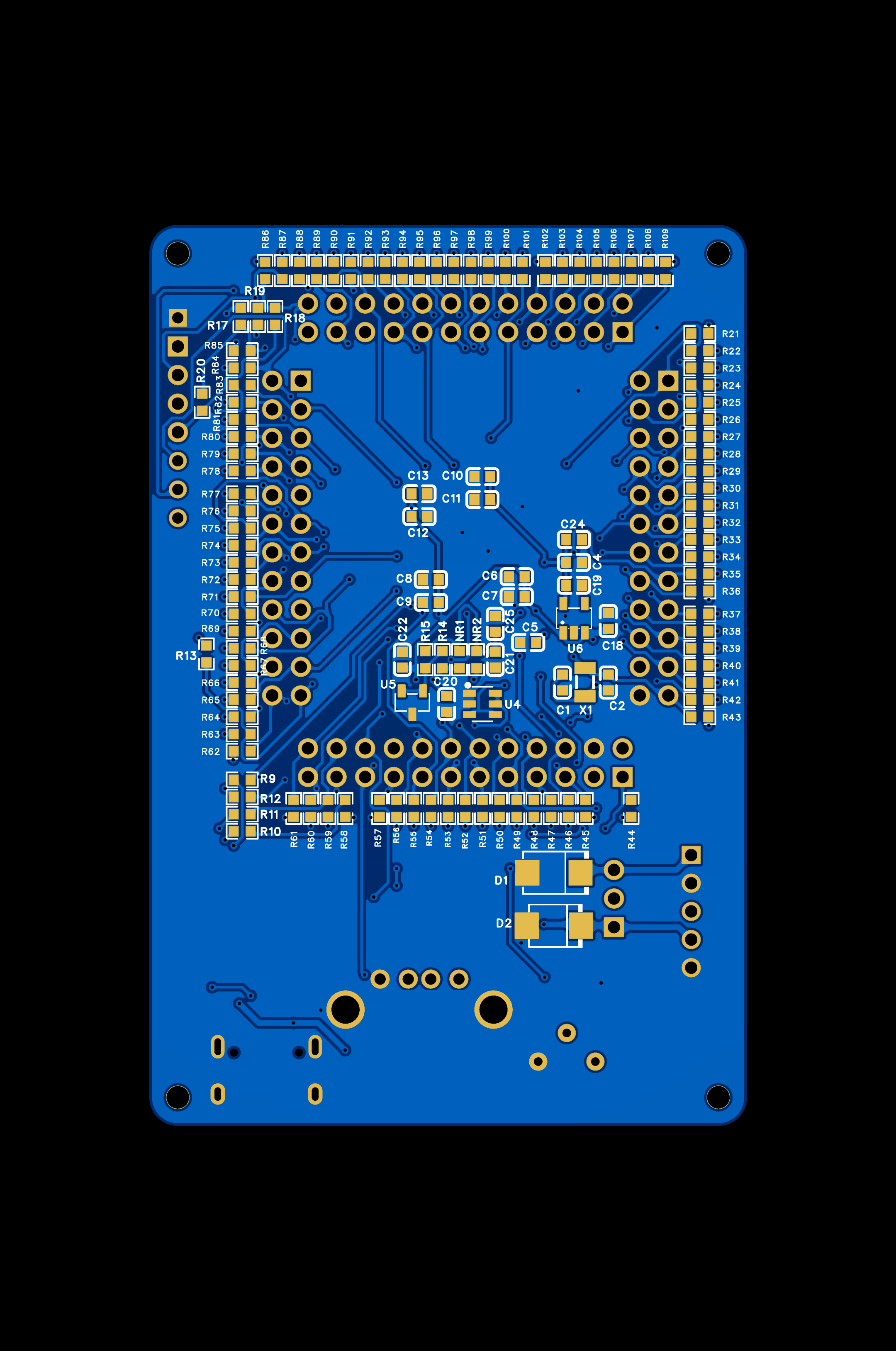

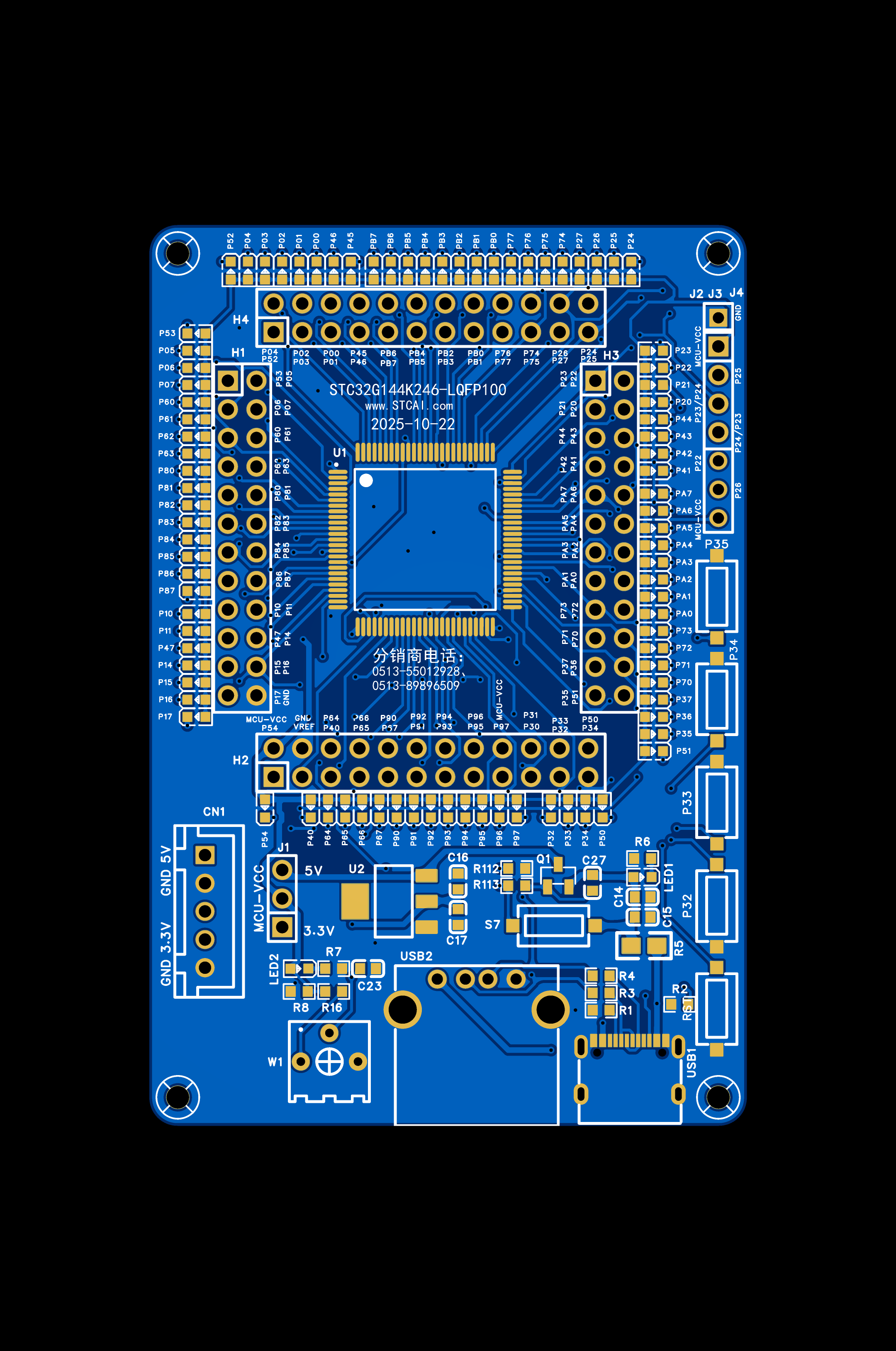

这个核心板IO插针是1.27间距的.使用不便.要用转接件.

换用2.54插针更好用.
这个我已经打板了.
正在申请芯片样品.

nvnv-***

神*** 发表于 2025-10-16 13:51
测试方法：
CPU-iCache@120MHz
示波器耦合交流，过滤Core_Vcc原本1.5V的直流信号，

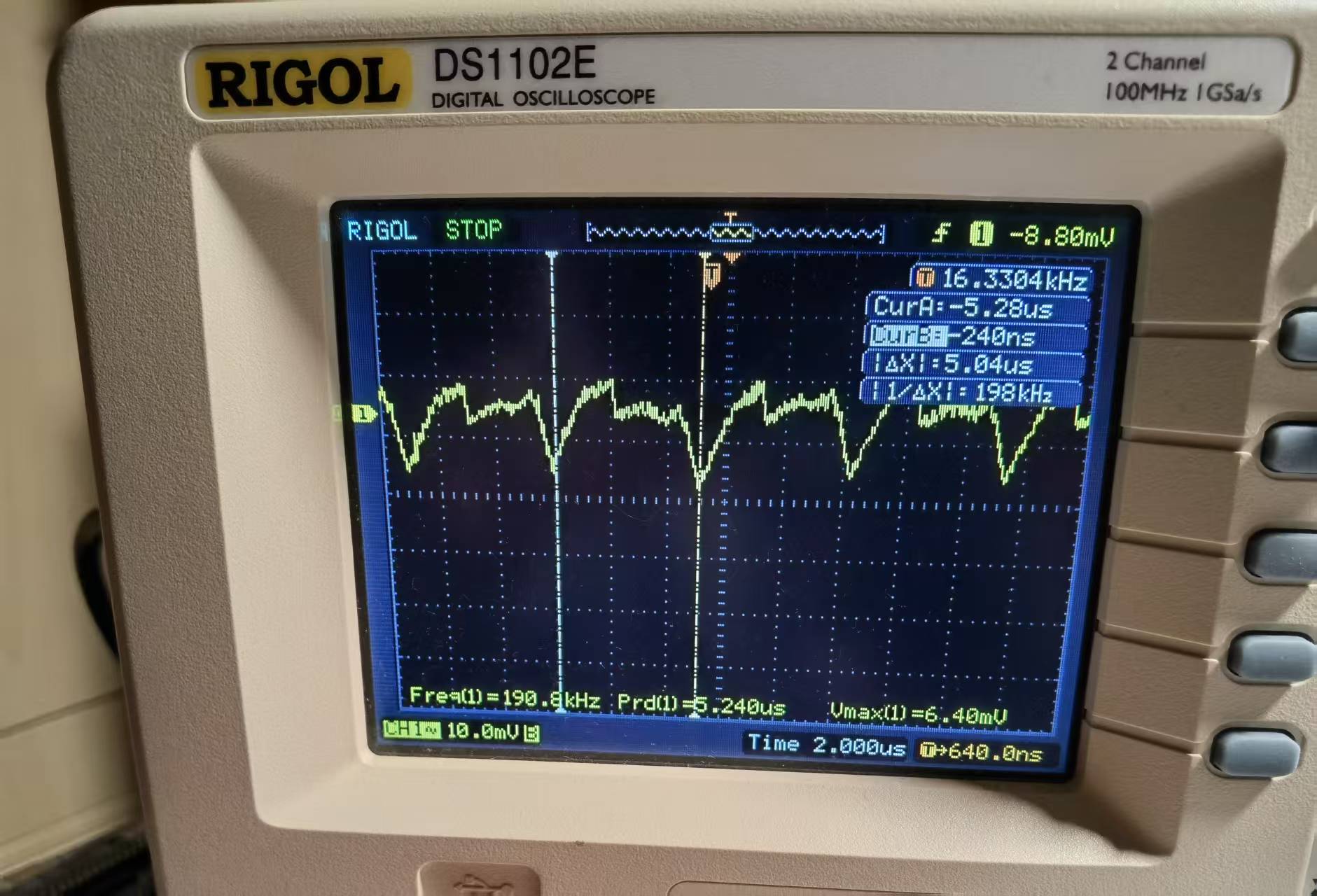

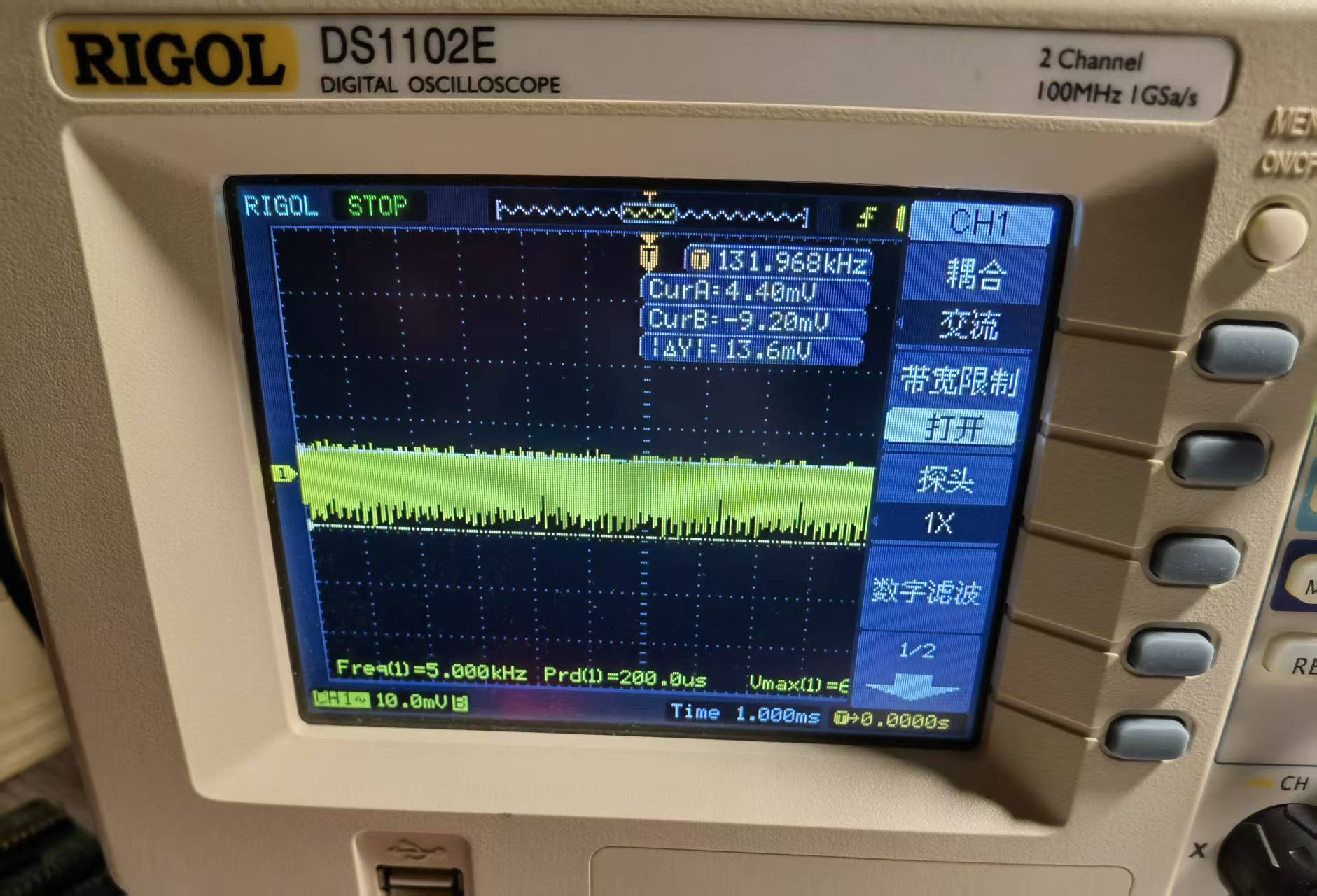

我测得内核1.5V的纹波差不多在20mv，纹波频率差不多200KHz，在内核电源接地增加一个10uf可以极大改善内核纹波。


内核电源对地0.1uf电容。

.

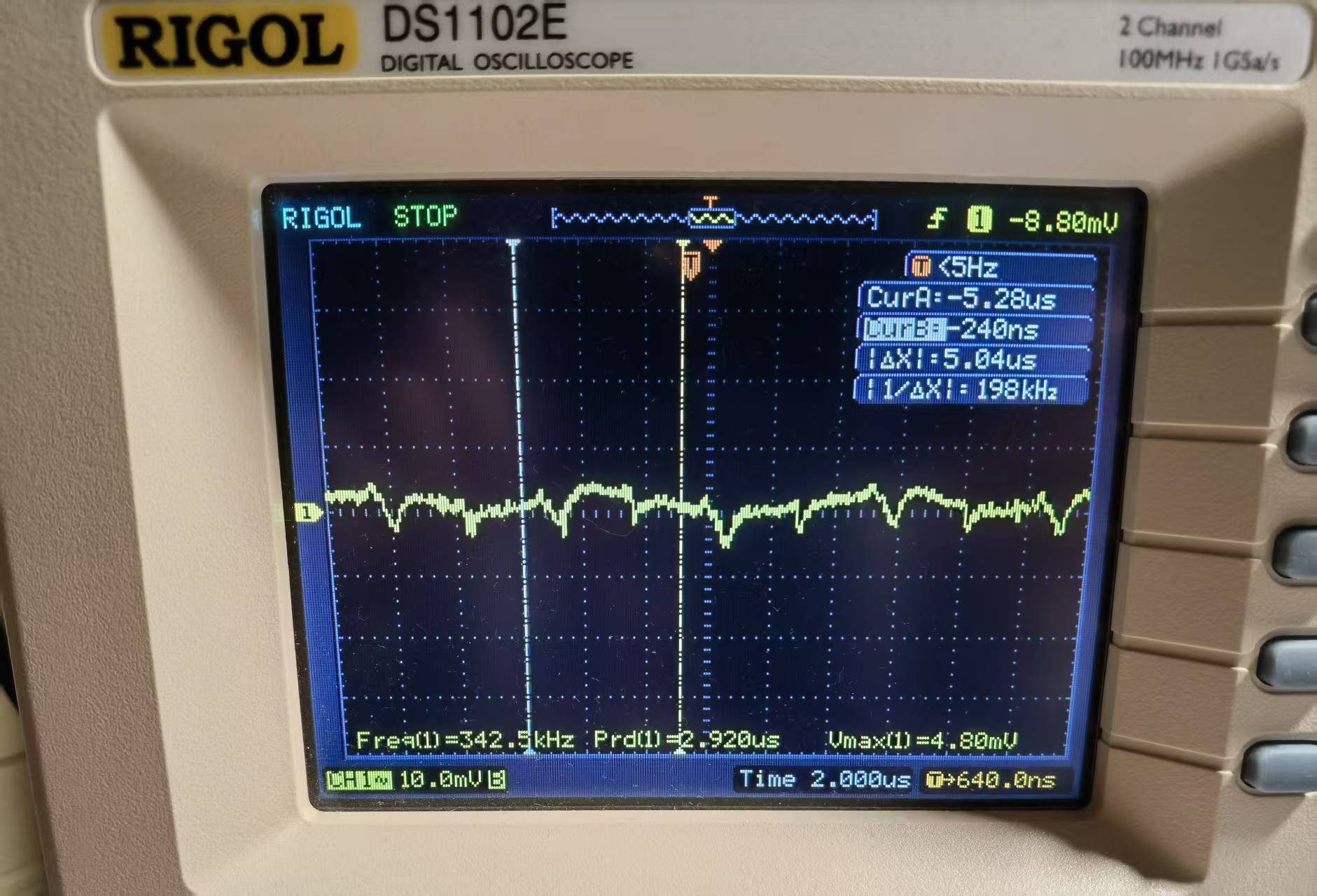

内核电源对地10uf+0.1uf电容。

nvnv-***

请问版主，32g144k246因为IO取消了准双向，如果是SPI是否要按照推挽来接，如果是推挽，输出电流为多少，是否需要在例如屏幕和IO引脚之间添加限流电阻？
