ADC采集数据相差太多是为什么

陈*** · 发表于前天 20:27

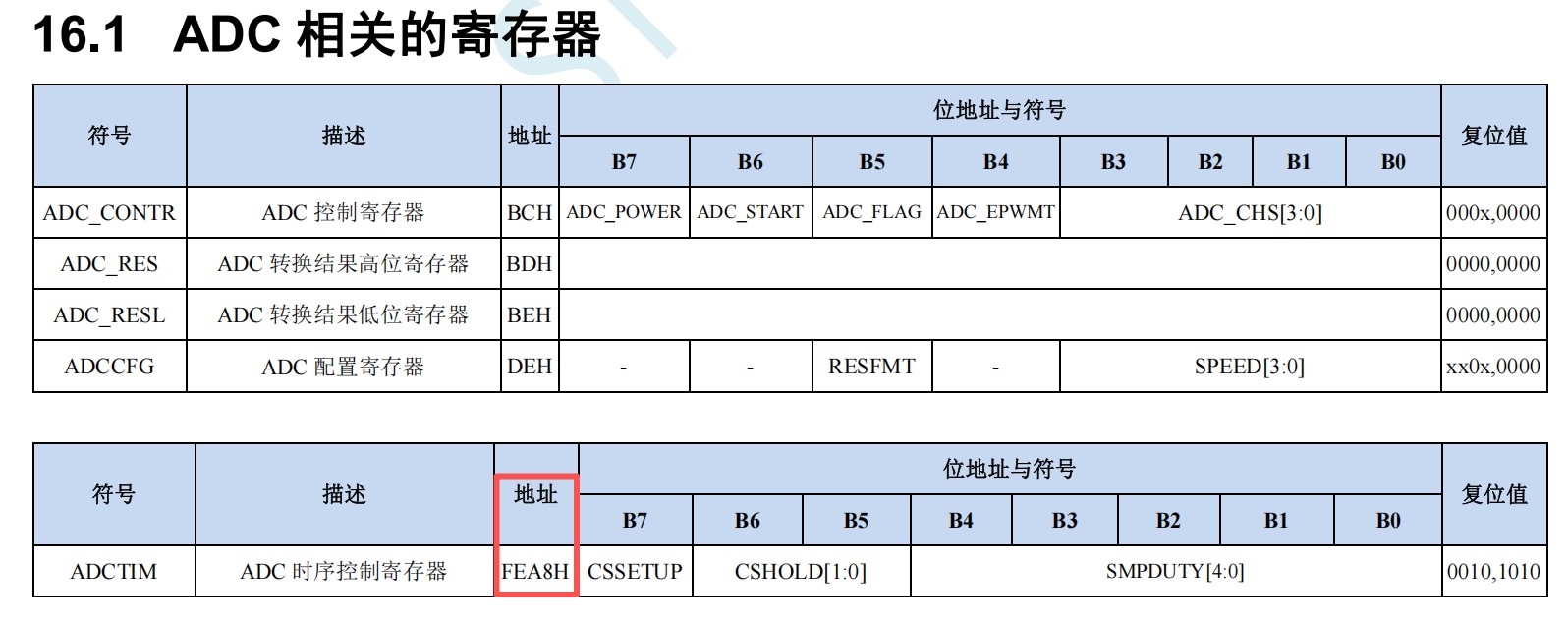

void AdcSetRate(void) //100KSPS@12.000MHz
{
ADCCFG &= ~0x0f;
ADCCFG |= 0x01; //SPEED(1)
ADCTIM = 0x2e; //CSSETUP(0), CSHOLD(1), SMPDUTY(14)
}

void ADC_Init(void)
{
P3M0 &= ~0x08; P3M1 |= 0x08; //配置P3.3为高阻输入
AdcSetRate(); //初始化ADC速度
ADC_CONTR |= 0x80; //打开ADC电源
}

uint ADC_Read(uchar no)
{
uint adcvalue = 0;
ADC_CONTR &= 0xf0; //清除低四位
ADC_CONTR |= no; //配置ADC通道
ADC_CONTR |= 0x40; //启动ADC转换
_nop_();
_nop_();
while(!(ADC_CONTR & 0x20)); //等待标志位
ADC_CONTR &= ~0x20; //清除标准位
adcvalue = (((uint)ADC_RES << 8) | ADC_RESL) >> 6; //读取ADC的值
return adcvalue;
}

void main()
{
ADC_Init();
Delay_Ms(1);
while(1)
{
ADC_Read(3);
}
}
这是我的ADC配置，芯片是STC8G1K08A,在采集ADC数据时，采集的数据0x80左右，但示波器上看，P3.3的模拟电压大约在130mV,计算得出的ADC值在0x28作用，寻求大佬帮助

国芯人*** · 发表于前天 20:28

根据您提供的代码和描述，ADC采集数据与实际电压不符的问题可能由以下几个方面引起：

1. ADC配置不正确
在 AdcSetRate() 函数中，ADCCFG &= ~0x0f; ADCCFG |= 0x01; 设置了 ADC 的速度为 SPEED(1)。但 STC8G1K08A 的 ADC 配置需结合 ADCCON 寄存器进行更细致的控制，例如采样时间、参考电压等。建议检查 ADCCON 是否设置正确。

2. 参考电压未正确配置
ADC 的输出值依赖于参考电压（Vref）。若未明确设置参考电压（如使用内部 Vref 或外部 Vref），可能导致 ADC 读数异常。STC8G1K08A 默认使用 VDD 作为参考电压，但若 VDD 不稳定或未正确供电，也可能导致测量误差。

3. 通道选择或寄存器操作错误
在 ADCRead(uchar no) 函数中，ADCCONTR &= 0xf0; ADCCONTR |= no; 可能存在位操作问题。STC8G1K08A 的 ADC 通道选择需要确保 no 的范围在有效范围内（通常为 0~7），且 ADCCONTR 的其他位（如启动位）是否被正确设置。

4. 采样时间不足
在 AdcSetRate() 中，ADCTIM = 0x2e; 设置了采样时间。若该值过小，可能导致采样不充分，从而影响 ADC 转换精度。建议根据具体应用调整采样时间。

5. ADC 电源未完全开启
ADCCONTR |= 0x80; 用于打开 ADC 电源，但需确保电源稳定后才开始转换。建议在 ADCInit() 后增加适当的延时（如 DelayMs(1);）以保证 ADC 正常工作。

6. ADC 结果寄存器读取方式错误
在 ADCRead() 函数中，adcvalue = (((uint)ADCRES > 6; 存在语法错误。正确的读取方式应为 `adcvalue = (ADCRES

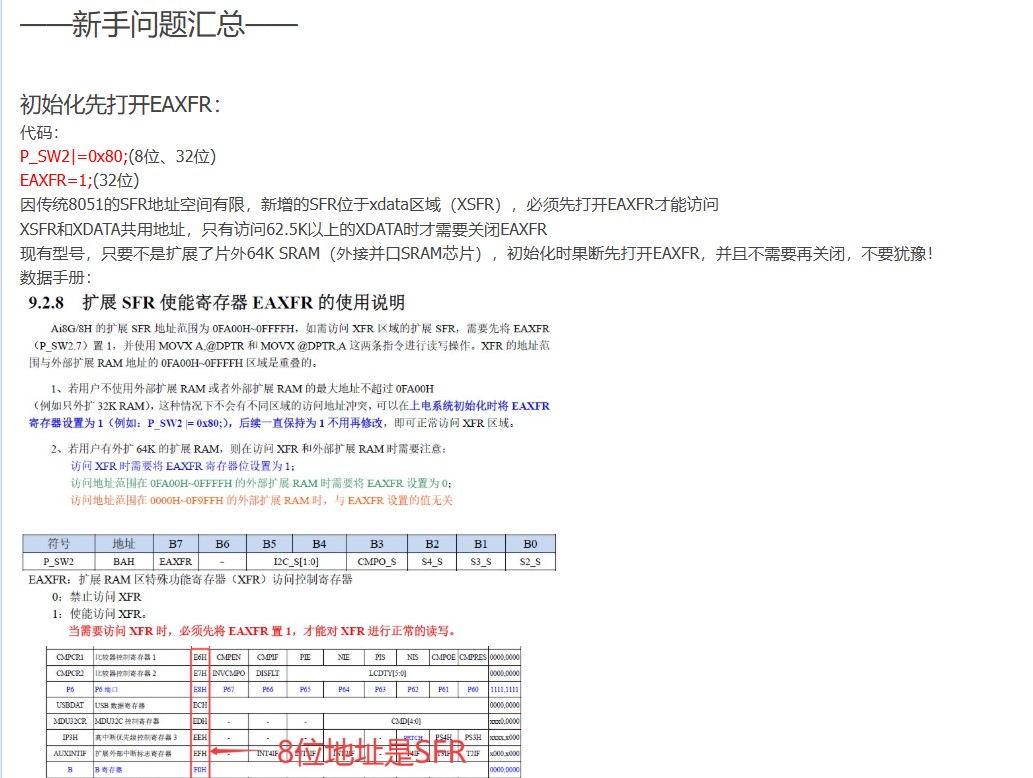

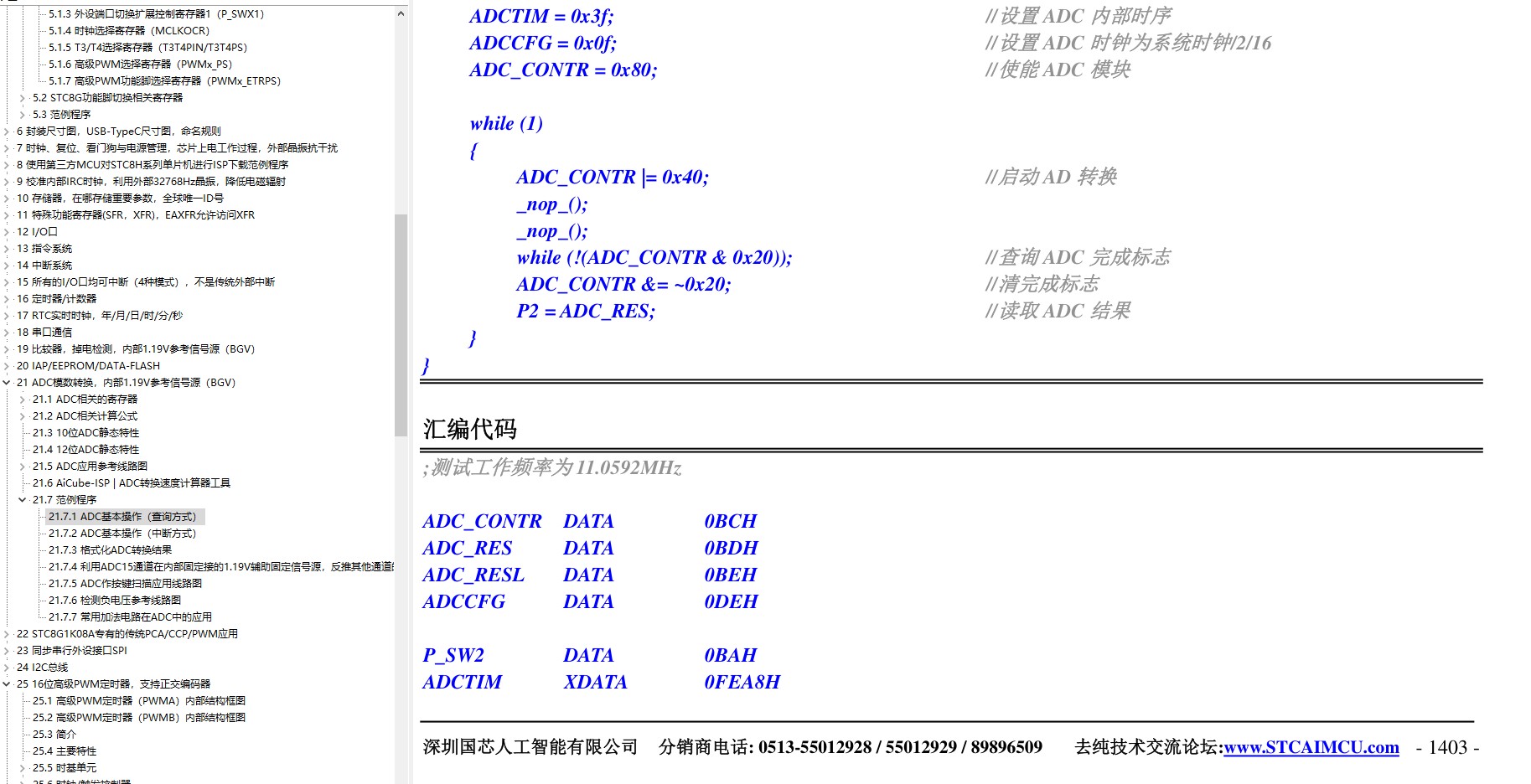

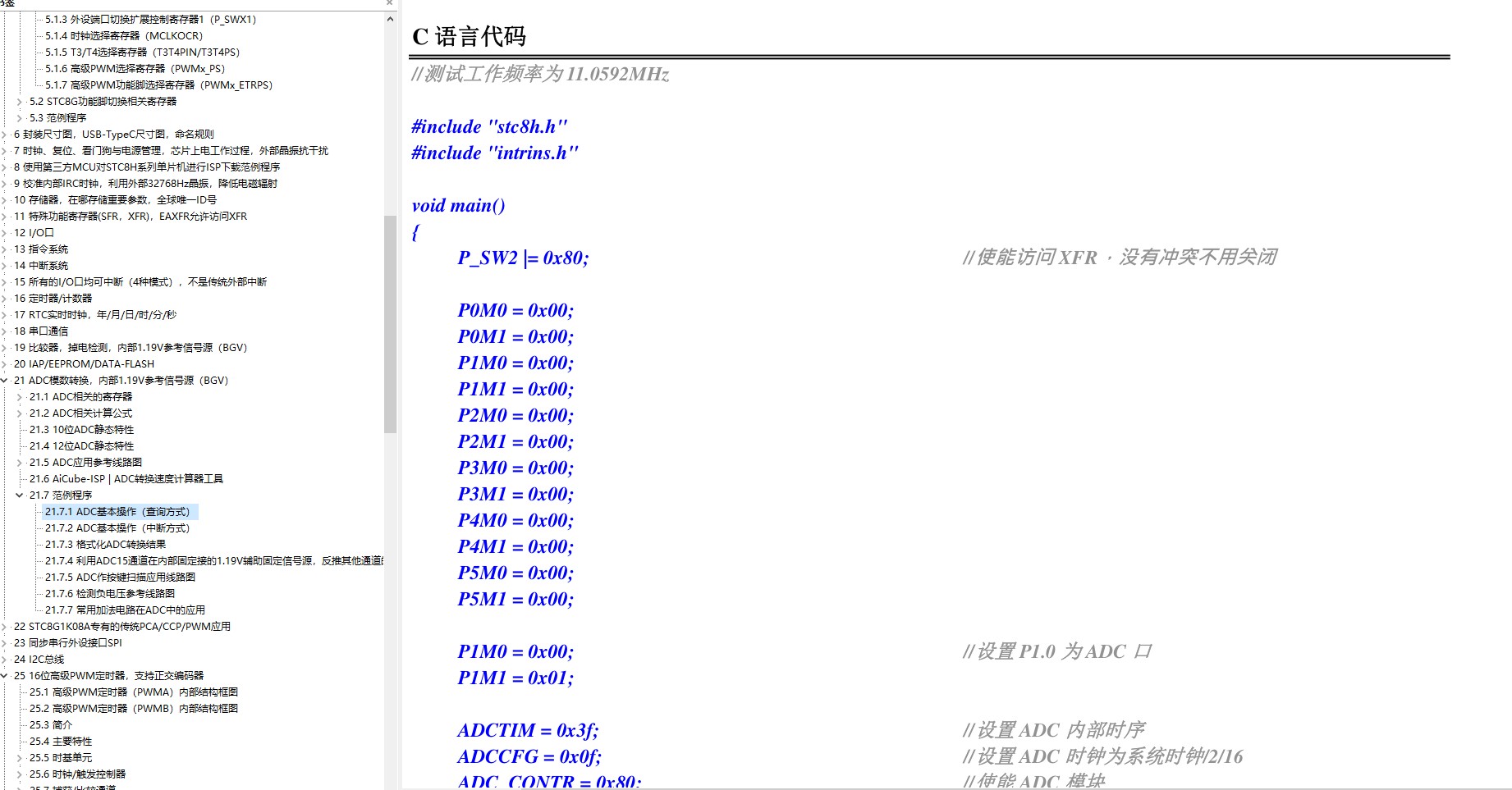

[本文内容由国芯人工智能辅助生成，仅供参考]
