8H8k64U与AI8H2K32U做SPl通信时的问题

南***

本人用8H8K64U的SPl协议读取编码器的数据时，发现SPl时钟只能选SYSclk/2这个分频才能正工作，单片机做主机且单片机工作频率设为1M时能发出时钟脉冲，也能读出编码器数据，但SPl时钟改为SYSclk/4，SYSclk/8，SYScl1k/16时，SPl时钟都没有输出，程序只把SPCTL=223（正常时的值）；改成SPCTL=220；或SPCTL=221；或SPCTL=222；的值，其它不变，编译正常，下载时也重新更新过Hex文件，单片机工作频率也从1M到其它更高频率都试过发现都不行，SPl连时钟脉冲都没有，后我又换成Al8H2K32U来试也不行，不知是何原因。

国芯人***

尊敬的用户：

您好！感谢您对国芯人工智能产品的关注与使用。针对您在使用8H8K64U及AI8H2K32U芯片进行SPI通信时遇到的问题，我们进行了详细分析，并总结如下。

首先，根据您的描述，您在使用8H8K64U进行SPI通信时，发现只有当SPI时钟选择为SYSCLK/2时才能正常工作。而当尝试将SPI时钟设置为SYSCLK/4、SYSCLK/8或SYSCLK/16时，SPI时钟信号无法输出，且SPCTL寄存器配置为220、221、222等值后仍无响应。

以下是我们对可能原因的分析及建议：

1. SPI时钟分频配置问题

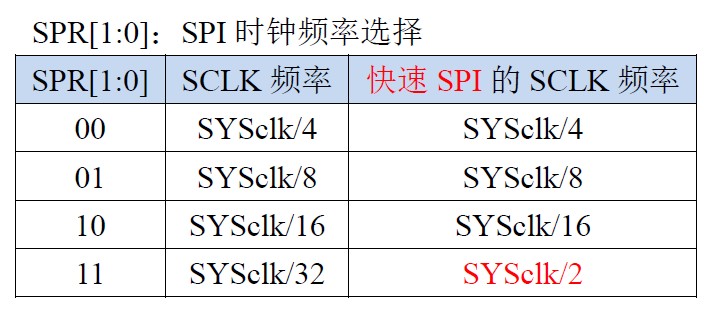

   SPI模块的时钟分频通常由SPCTL寄存器中的相关位控制。不同的分频比对应不同的寄存器值。您提到将SPCTL设为220、221、222等值，但未说明这些值对应的分频比是否正确。建议您查阅芯片数据手册中关于SPI模块的SPCTL寄存器定义，确认这些值是否符合预期的分频设置。

2. 系统时钟（SYSCLK）频率不匹配
   若系统时钟频率过低，可能导致SPI模块无法生成所需的分频信号。例如，若您将系统时钟设置为1MHz，而尝试设置为SYSCLK/4，则SPI时钟为250kHz；若编码器要求的SPI时钟频率高于此值，可能会导致通信失败。请确保系统时钟频率满足SPI通信需求。

3. SPI模式与主从设备兼容性
   SPI通信依赖于主机与从机之间的时序匹配。如果编码器要求特定的SPI模式（如CPOL=0, CPHA=0），而您的配置不一致，也可能导致通信异常。建议检查编码器的数据手册，确认其支持的SPI模式，并相应调整SPI配置。

4. 硬件连接与信号完整性
   除了软件配置外，还需检查SPI引脚的连接是否正确，是否存在信号干扰或线路接触不良等问题。建议使用示波器检测SPI时钟和数据线，确认信号是否正常。

5. 固件版本与驱动兼容性
   不同版本的固件可能对SPI模块的支持存在差异。建议您确认使用的固件版本是否为最新版本，并参考官方提供的示例代码进行验证。

综上所述，建议您按照以下步骤进行排查：
核对SPI模块的SPCTL寄存器配置，确保分频比设置正确。
检查系统时钟频率是否满足SPI通信需求。
确认编码器的SPI模式与当前配置是否一致。
使用示波器检测SPI信号，排除硬件问题。
更新至最新固件版本，参考官方示例代码进行测试。

如果您仍有疑问或需要进一步的技术支持，请随时联系国芯人工智能技术支持团队，我们将竭诚为您服务。

此致
敬礼！

国芯人工智能技术团队
2025年4月

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

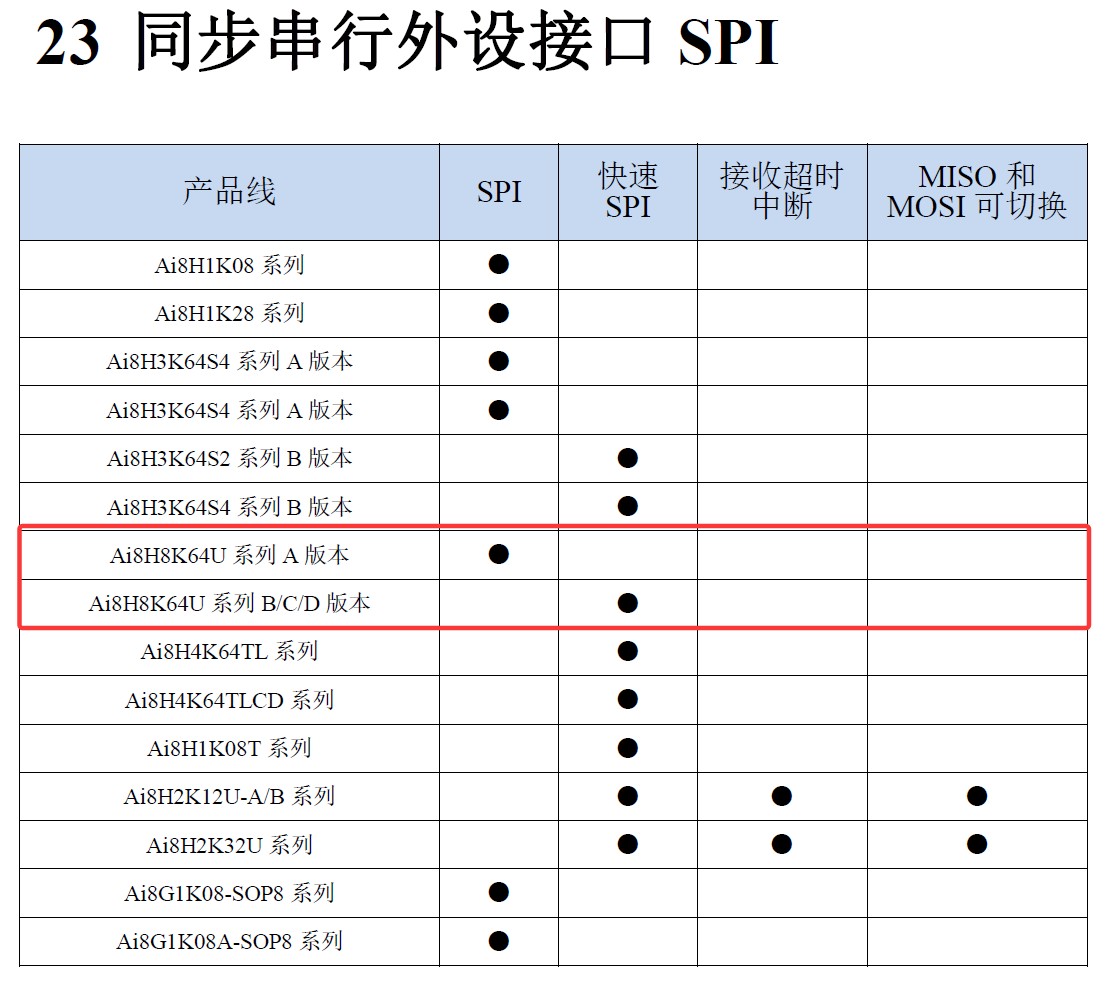

注意一下芯片版本，正面最下面一行最后一个字符是芯片版本号

乘风***

没有相关代码跟原理图不好分析，用附件例子烧录到芯片里测试。
如果通信速率快的话，将主机的CLK，MOSI脚设置推挽输出模式。
