我看手册，8G增强型P2的8个只能共用一个频率。有没有哪一款芯片能够同时独立发出4路不同频率的PWM信号？谢谢
回复

使用道具 举报 送花
Debu***
  • 打卡等级：以坛为家II
  • 打卡总天数：537
  • 最近打卡：2025-08-24 01:00:11
已绑定手机

86

主题

5979

回帖

1万

积分

超级版主

积分
10832
发表于 4 天前 | 显示全部楼层

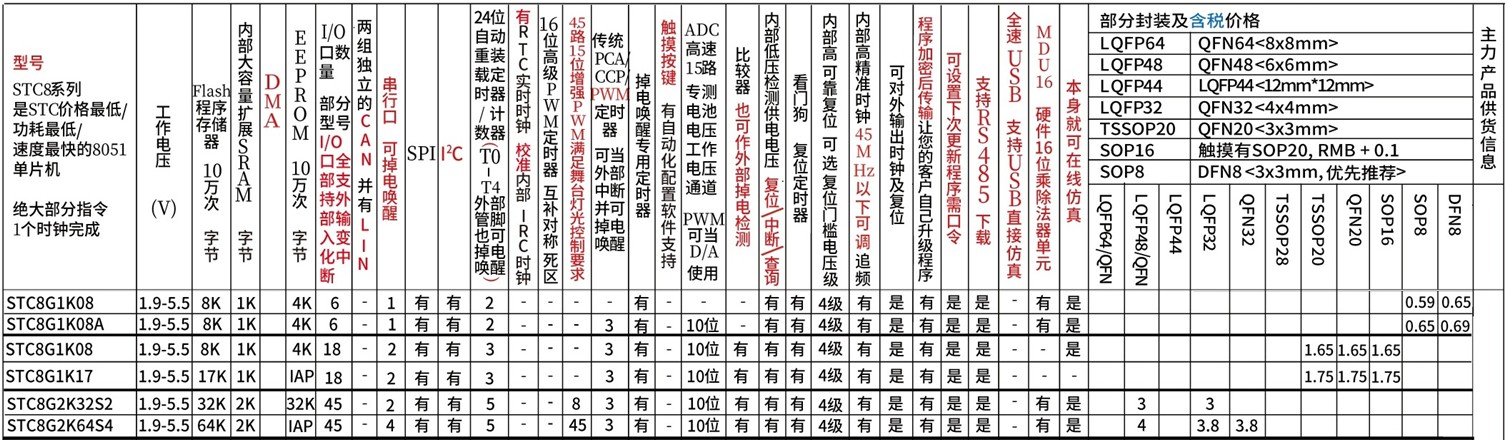

8G2K64S4，45路PWM，6个频率
除此之外还有PCA也可输出PWM，共48路7个频率
注意由于引脚功能复用的原因，部分通道不能同时使用
https://www.stcaimcu.com/data/download/Datasheet/STC8G.pdf

回复

使用道具 举报 送花
ZJY***
  • 打卡等级：初来乍到
  • 打卡总天数：2
  • 最近打卡：2025-08-20 10:58:51

5

主题

10

回帖

83

积分

注册会员

积分
83
发表于 4 天前 | 显示全部楼层
Debu*** 发表于 2025-8-20 11:09
8G2K64S4，45路PWM，6个频率
除此之外还有PCA也可输出PWM，共48路7个频率
注意由于引脚功能复用的原因，部 ...

谢谢
