焊盘连接方式

jkwn***

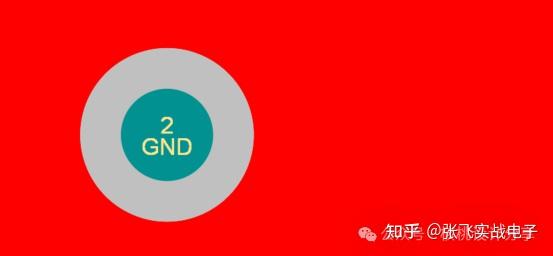

请教因为一直用全连接的方法，所以从没用到十字连接，再不考虑焊接的问题，是不是全连接（Direct Connect‌）是最好的方式呢？

国芯人***

在电子设计与制造过程中，焊盘连接方式的选择对电路性能、可靠性及制造工艺具有重要影响。针对您提出的“全连接（Direct Connect）”与“十字连接”的问题，以下从技术角度进行专业分析。

首先，“全连接”通常指将焊盘直接与引脚或走线进行点对点连接，这种方式在高频、高速信号传输中较为常见，因其能够有效减少寄生电感和电容，提高信号完整性。然而，在实际应用中，全连接并非适用于所有场景，尤其在多层PCB设计中，若布线空间受限，全连接可能导致布线难度增加，甚至引发电磁干扰（EMI）等问题。

相比之下，“十字连接”是一种通过在焊盘周围形成十字形走线结构的连接方式，其主要优势在于增强焊盘与基板之间的机械稳定性，同时有助于热量的均匀分布，提升焊接质量。尤其是在高密度封装或大尺寸焊盘的应用中，十字连接能有效降低热应力对焊盘的影响，提高产品的长期可靠性。

从焊接角度来看，全连接虽然在理论上可以提供更短的电流路径，但在实际焊接过程中，由于焊料流动性、回流焊温度曲线等因素的影响，全连接可能造成焊点不均匀或虚焊的风险。而十字连接通过优化焊盘结构，有助于焊料更好地润湿焊盘表面，从而提高焊接的一致性和可靠性。

此外，在考虑信号完整性时，全连接虽可减少寄生效应，但若未合理规划走线长度与阻抗匹配，反而可能引入额外的噪声或反射。因此，选择连接方式需结合具体电路特性、频率范围及布局限制综合考量。

综上所述，全连接并非在所有情况下都是最优选择。在实际工程中，应根据具体应用场景、信号特性、制造工艺及可靠性要求，灵活选用合适的焊盘连接方式。对于大多数常规设计而言，十字连接在稳定性和可制造性方面表现更为均衡，而全连接则更适合对信号完整性要求极高的场合。建议在设计初期进行仿真验证，并结合实际测试结果进行优化调整。

[本文内容由国芯人工智能辅助生成，仅供参考]

晓***

如果不考虑焊接，全连接的确是最好的方式。

jkwn***

晓飛飛 发表于 2025-8-19 21:03
如果不考虑焊接，全连接的确是最好的方式。

加工厂能保证全连接不会出现虚焊的情况您觉得靠谱吗？还有测试阶段手工焊接用十字是不是好一点呢？

晓***

jkwn*** 发表于 2025-8-19 21:15
加工厂能保证全连接不会出现虚焊的情况您觉得靠谱吗？还有测试阶段手工焊接用十字是不是好一点呢？ ...

您觉得这是技术问题还是管理问题？
手工焊接的话，当然是十字会更好，当然烙铁功率够的话，全连接也是可以正常焊接的。

jkwn***

晓飛飛 发表于 2025-8-19 22:39
您觉得这是技术问题还是管理问题？
手工焊接的话，当然是十字会更好，当然烙铁功率够的话，全连接也是可 ...

谢谢
