AI8051U作为一款基于传统8051架构的增强型微控制器，其在寻址能力和内存管理方面进行了多项优化与扩展。针对您提出的两个问题，现作如下专业解答：
一、关于AI8051U的23位寻址机制
传统51单片机（如8051）通常采用16位地址总线，支持最大64KB的寻址空间（即0x0000至0xFFFF）。然而，AI8051U在此基础上进行了扩展，实现了23位寻址能力，地址范围为0x000000至0x7FFFFF（即0到8,388,607），共计约8.39MB。
实现这一扩展的关键在于对原有地址空间的重新划分与控制逻辑的优化：
1. 地址空间的分层结构
AI8051U将23位地址分为两部分：
高3位（A22-A20）：用于选择不同的存储区域（如ROM、RAM、I/O等）。
低20位（A19-A0）：用于在选定区域内进行具体寻址。
这种分层设计使得芯片能够在不增加地址总线宽度的前提下，通过控制信号切换不同的物理存储模块，从而实现更大范围的寻址。
2. 内存映射与访问模式
AI8051U支持多种访问模式，包括：
直接寻址（Direct Addressing）：用于访问内部数据存储器（idata/edata）。
间接寻址（Indirect Addressing）：通过指针寄存器（如DPTR）访问外部数据存储器（xdata）。
程序存储器访问（Code Memory Access）：通过PC寄存器访问程序存储器（code）。
通过这些机制，AI8051U能够在保持兼容性的同时，实现对更大容量存储器的支持。
3. 硬件逻辑优化
在芯片内部，通过增加地址解码电路和多路复用器，AI8051U能够根据当前操作指令动态选择正确的地址空间，并将其映射到相应的物理存储单元上。
综上，AI8051U通过对地址空间的分层设计、多模式访问机制以及硬件逻辑的优化，实现了对23位地址空间的有效支持，突破了传统51单片机的限制。

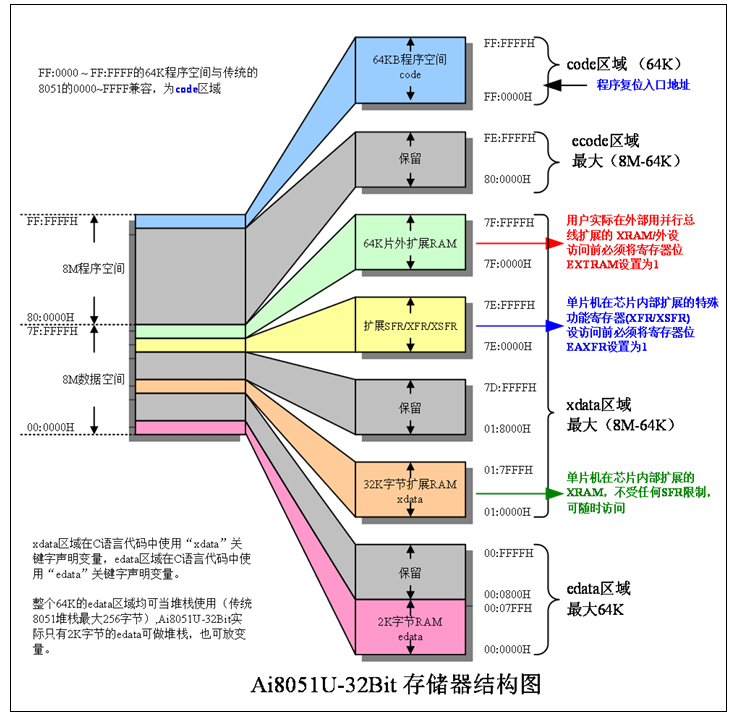

二、关于AI8051U中edata与xdata的区分设计
在AI8051U中，RAM被划分为多个区域，其中edata和xdata是两个重要的存储段。这种划分并非随意，而是基于以下几方面的技术考量：
1. 访问效率与性能优化
edata（external data）：通常用于访问高速、本地的外部数据存储器，具有较低的访问延迟。
xdata（extended data）：用于访问较大容量但速度较慢的外部数据存储器。
通过将常用数据放在edata中，可以提升系统响应速度；而将大容量数据或临时数据放在xdata中，有助于优化存储资源分配。
2. 内存管理与编译器支持
编译器在生成代码时，会根据变量的使用频率和生命周期自动分配到不同的存储区。例如：
频繁访问的变量（如局部变量、寄存器变量）会被优先分配到edata。
大型数组或静态数据则可能被分配到xdata。
这种机制不仅提高了代码效率，也增强了系统的可维护性和可移植性。
3. 兼容性与扩展性
将RAM划分为edata和xdata，有助于保持与传统51架构的兼容性，同时为未来扩展提供灵活性。例如，在需要更大存储容量时，可以通过增加xdata的大小来满足需求，而不影响现有系统结构。
4. 功耗与资源管理
在嵌入式系统中，不同存储区域的访问方式可能涉及不同的电源管理模式。通过将数据分隔存放，可以更精细地控制能耗，提高系统能效。
总结
AI8051U在继承传统8051架构的基础上，通过引入23位寻址机制和精细化的内存管理策略，显著提升了其功能和适用范围。edata与xdata的划分不仅是对存储资源的合理利用，更是对系统性能、兼容性及可扩展性的综合考量。这些设计选择体现了芯片设计者在兼顾传统与创新之间的深刻思考。
[本文内容由国芯人工智能辅助生成，仅供参考] |
|
