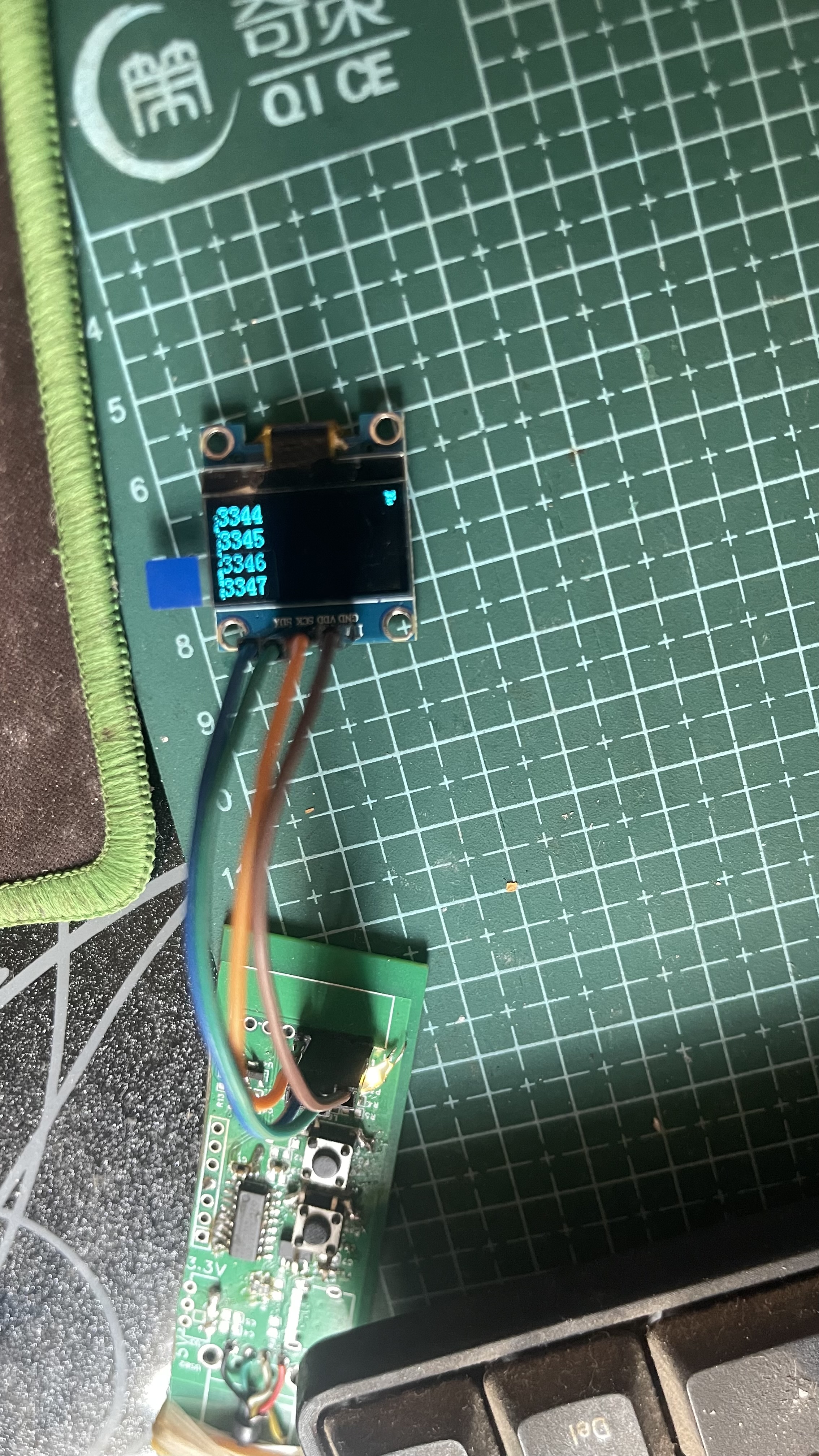

我这个oled两边都有花纹是咋回事，

vb2***

类似于乱码一样，
不是用的硬件iic，用的软件iic

国芯人***

您提到的OLED屏幕两侧出现类似乱码的花纹，可能是由多种原因引起的。根据您的描述，您使用的是软件I2C而非硬件I2C，这可能对通信稳定性产生一定影响。以下是对该问题的专业分析与建议：

1. 软件I2C的时序问题
   软件I2C是通过GPIO模拟I2C协议的时序，相比硬件I2C，其时序控制不够精确，容易受到系统任务调度、中断响应等因素的影响。若时序不准确，可能导致OLED在接收数据过程中出现错误，从而显示异常图案或乱码。

2. 电源和地线不稳定
   OLED模块对电源波动较为敏感，尤其是高亮度显示时。如果电源设计不合理或地线连接不良，可能会导致信号干扰，造成显示异常。建议检查电源电压是否稳定，并确保地线连接良好。

3. OLED驱动程序配置问题
   OLED驱动程序中的一些参数设置（如分辨率、刷新率、颜色模式等）如果不正确，也可能导致显示异常。请确认您使用的驱动程序是否适用于当前OLED型号，并检查相关配置是否符合规格书要求。

4. 通信线路干扰
   软件I2C通常使用GPIO引脚进行通信，若布线不当或存在电磁干扰，可能导致信号传输不稳定，进而引发显示异常。建议优化PCB布局，减少信号线之间的耦合，并考虑增加滤波电容以提高抗干扰能力。

5. OLED模块自身故障
   如果上述因素均排除后问题仍然存在，可能是OLED模块本身存在缺陷或损坏。建议更换同型号模块进行测试，以确认是否为硬件问题。

综上所述，建议您从以下几个方面入手排查：
检查软件I2C的时序实现是否准确；
确保电源和地线稳定可靠；
核对OLED驱动程序配置；
优化通信线路设计；
测试其他OLED模块以排除硬件故障。

如需进一步协助，请提供具体的OLED型号、主控芯片型号以及相关代码片段，以便更精准地定位问题。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

可能是显示区域或地址设置不正确，I2C速度过快也可能造成这个问题
I2C时钟不要超过400K，SSD1306初始化程序参考：

void SSD1306_Init(void)
{
        SSD1306_Write_CMD(0xAE);        //Set Display OFF（设置显示关）
        SSD1306_Write_CMD(0xA1);        //Set Segment Remap（设置列重映射）
        SSD1306_Write_CMD(0xA8);        //Set Multiplex Ratio（设置行通道数）
        SSD1306_Write_CMD(0x3F);        //63
        SSD1306_Write_CMD(0xC8);        //Set COM Output Scan Direction（设置行重映射）
        SSD1306_Write_CMD(0xD3);        //Set Display Offset（设置垂直偏移量）
        SSD1306_Write_CMD(0x00);        //0
        SSD1306_Write_CMD(0xD5);        //Set Display Clock Divide Ratio/Oscillator Frequency（设置显示时钟分频器、振荡器频率）
        SSD1306_Write_CMD(0xF0);        //0xF0
        SSD1306_Write_CMD(0x8D);        //Charge Pump Setting（设置电荷泵）
        SSD1306_Write_CMD(0x14);        //0x14（启用电荷泵，设置为9V）
        SSD1306_Write_CMD(0xDB);        //Set VCOMH Deselect Level（设置VCOMH电压）
        SSD1306_Write_CMD(0x30);        //0x30（0.83*VCC）
        SSD1306_Write_CMD(0x81);        //Set Contrast Control（设置对比度）
        SSD1306_Write_CMD(0x7F);        //127
//        SSD1306_Write_CMD(0xA7);        //Set Normal/Inverse Display（设置反相显示）
        SSD1306_Clear();
        SSD1306_Write_CMD(0xAF);        //Set Display ON（设置显示开）
}
复制代码

vb2***

Debu*** 发表于 2025-8-18 18:29
可能是显示区域或地址设置不正确，I2C速度过快也可能造成这个问题
I2C时钟不要超过400K，SSD1306初始化程序 ...

回头我试试,  因为我用的是 ssd1315  . 好像说1315的宽度要大点

Debu***

vb2*** 发表于 2025-8-18 19:39
回头我试试,  因为我用的是 ssd1315  . 好像说1315的宽度要大点

程序是通用的，显示区域尺寸一致，1315的边框窄了，OLED模块PCB尺寸也缩小了

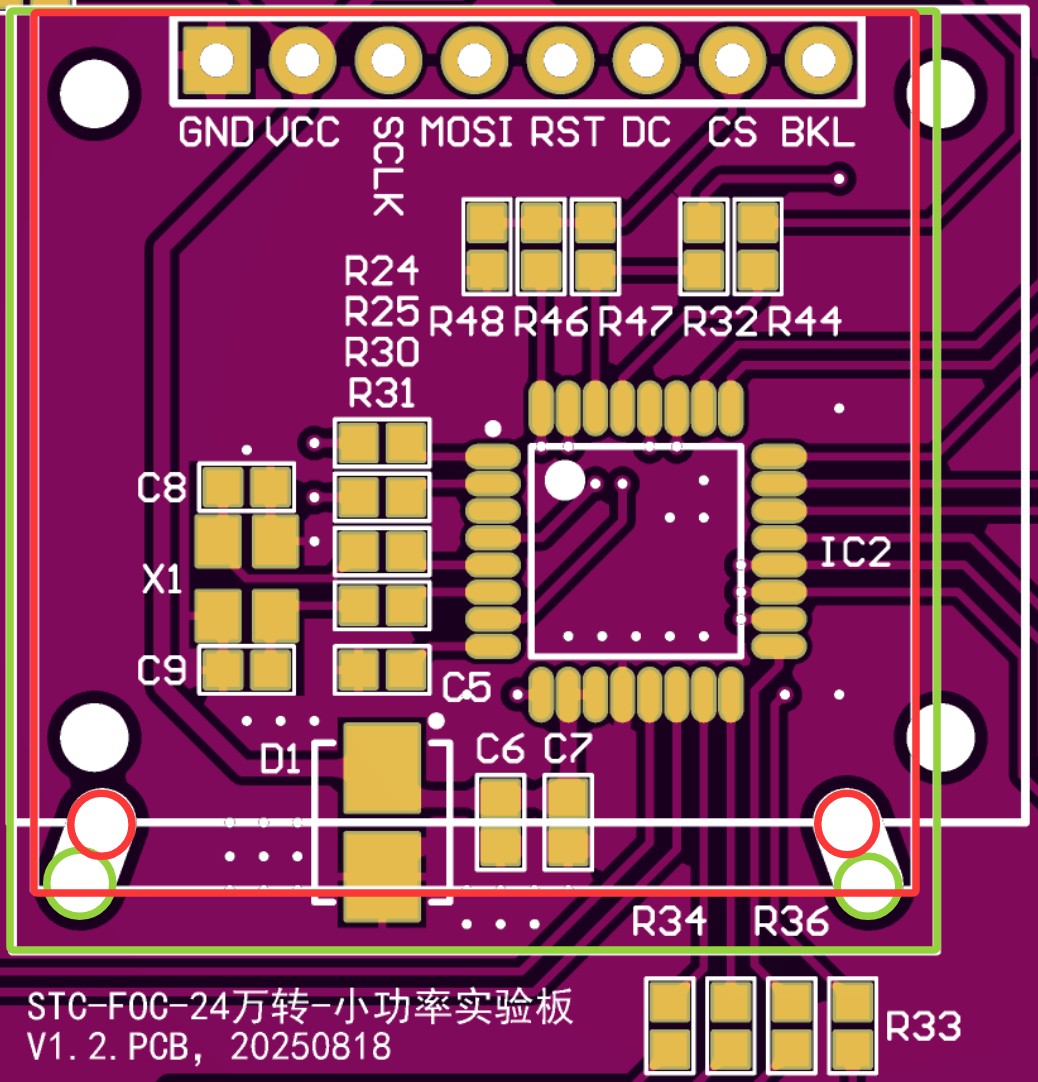

绿色是大尺寸，红色是小尺寸：
