TM1621D写入的数据包含Seg和Com吗

星火***

   学习段码屏，TM1621D写入数据时调取数组元素：WriteAllData(0x0a,Smg,6);
   而数组一般是这样定义的：
   uchar code Smg[16]={0x05,0xff,0xc7,0xE5,0x6C,0xAD,0xaf,0xE0....};
   我不懂的是：数组元素怎么定义的,  Seg和com0~com3的信息都包含了吗？
                      或者只包含了com0~com3信息，Seg地址自动递增的吗？
   简单地说, 是不懂这块程序，尤其是写数据的原理， 希望得到指导交流

国芯人***

TM1621D 是一款用于驱动段码液晶显示器（Segment LCD）的驱动芯片，常用于数码管、字符型LCD等显示设备。在使用 TM1621D 进行数据写入时，通常会通过 I²C 或 SPI 接口与主控芯片通信，发送配置指令和显示数据。

关于您提到的 WriteAllData(0x0a, Smg, 6); 这一行代码，以及数组 Smg[16] 的定义方式，我们来详细解释其原理及数据结构中是否包含 Seg 和 Com 信息。

一、TM1621D 数据格式概述

TM1621D 的显示数据是按照 Com（公共端） 和 Seg（段） 的组合进行控制的。每个 Com 对应若干个 Seg，组成一个像素点或一个字符。

在 TM1621D 中，显示数据以 字节 为单位进行传输，每个字节代表一组 Com 的状态。具体来说：
每个字节对应一个 Com 的输出状态；
每个 Com 可以控制多个 Seg（如 8 个 Seg）；
因此，一个完整的显示数据帧通常由多个字节组成，每个字节表示一个 Com 的 Seg 状态。

例如，若系统支持 4 个 Com（Com0~Com3），则需要 4 个字节的数据来完整描述一个显示帧。

二、关于 WriteAllData(0x0a, Smg, 6); 的含义

该函数调用表示向 TM1621D 写入 6 字节的数据，其中：
0x0a 是命令地址，表示写入的是显示数据（Display Data）；
Smg 是指向数据数组的指针；
6 表示要写入的数据长度（字节数）。

因此，Smg[6] 数组中应该包含 6 个字节的数据，每个字节对应一个 Com 的 Seg 状态。

三、数组 Smg[16] 的定义及其含义

您给出的数组定义如下：

c
uchar code Smg[16] = {0x05, 0xff, 0xc7, 0xE5, 0x6C, 0xAD, 0xaf, 0xE0};
复制代码

这个数组有 16 个元素，但实际只用了前 6 个（Smg[0] 到 Smg[5]）。这意味着在 WriteAllData(0x0a, Smg, 6); 中，仅使用了数组的前 6 个字节。

四、Seg 和 Com 是否包含在数组中？

答案：是的，数组中的每个字节包含了对应的 Com 的 Seg 状态。

在 TM1621D 中，每个字节对应一个 Com 的输出，每一位代表一个 Seg 的亮灭状态。例如：
若 Com0 对应 8 个 Seg，则字节 0x05 表示 Com0 的 Seg 状态为：0b00000101（即第 0、2 位为 1，其余为 0）；
同理，0xff 表示所有 Seg 都点亮（0b11111111）。

因此，数组中的每个字节代表一个 Com 的 Seg 控制信息，而不是单独的 Seg 或 Com 地址。

五、是否自动递增 Seg 地址？

在 TM1621D 中，Seg 地址是通过数据字节顺序自动递增的，也就是说，写入的第一个字节对应 Com0 的 Seg 状态，第二个字节对应 Com1，依此类推。

例如，若您有 4 个 Com（Com0~Com3），那么您需要提供 4 个字节的数据，分别对应 Com0、Com1、Com2、Com3 的 Seg 状态。

因此，在 WriteAllData 函数中，数据数组的顺序决定了 Com 的排列顺序，Seg 地址是隐含在数据顺序中的，无需额外指定。

六、总结
TM1621D 的写入数据是按 Com 顺序 逐个写入的，每个字节对应一个 Com 的 Seg 状态；
数组 Smg 中的每个字节包含该 Com 对应的所有 Seg 的亮灭状态；
在 WriteAllData(0x0a, Smg, 6); 中，Smg 前 6 个字节被写入，分别对应 6 个 Com 的 Seg 状态；
Seg 地址是通过数据顺序自动递增的，无需显式指定；
数组中 不包含 Com 地址本身，而是通过数据顺序隐含地确定 Com 的位置。

如果您进一步了解 TM1621D 的寄存器配置、扫描方式、刷新频率等，也可以继续提问，我们将为您深入解析。

[本文内容由国芯人工智能辅助生成，仅供参考]

星火***

如果每个字节是一个com的 Seg状态, com的地址是可以通过顺序递增，但是比如TM1621D有14个Seg, 从Seg9-Seg22，超过了一个字节，怎么写代码呢？

晓***

对TM1621D显示寄存器写入的数据是映射到输出点阵的，而点阵扫描是自动完成的，无需关心seg和com的时序。

星火***

晓*** 发表于 2025-8-15 19:10
对TM1621D显示寄存器写入的数据是映射到输出点阵的，而点阵扫描是自动完成的，无需关心seg和com的时序。 ...

版主，我不懂TM1621怎么写。百度, 论坛上也看了文章和例程。有的讲, 写数据Addr是Seg, 而dat是com0~com3. 可刚才帖子里Ai回答说, dat是一个com的多个Seg,  我不知真假了。
老师，您可否通俗易懂地告知怎么写，拿8字数码管为例吧, 数组元素怎么定义，怎么对应Seg, dat ？

C_w***

Debu***

建议使用AI8H4KTLCD，不需要外挂段式LCD驱动芯片

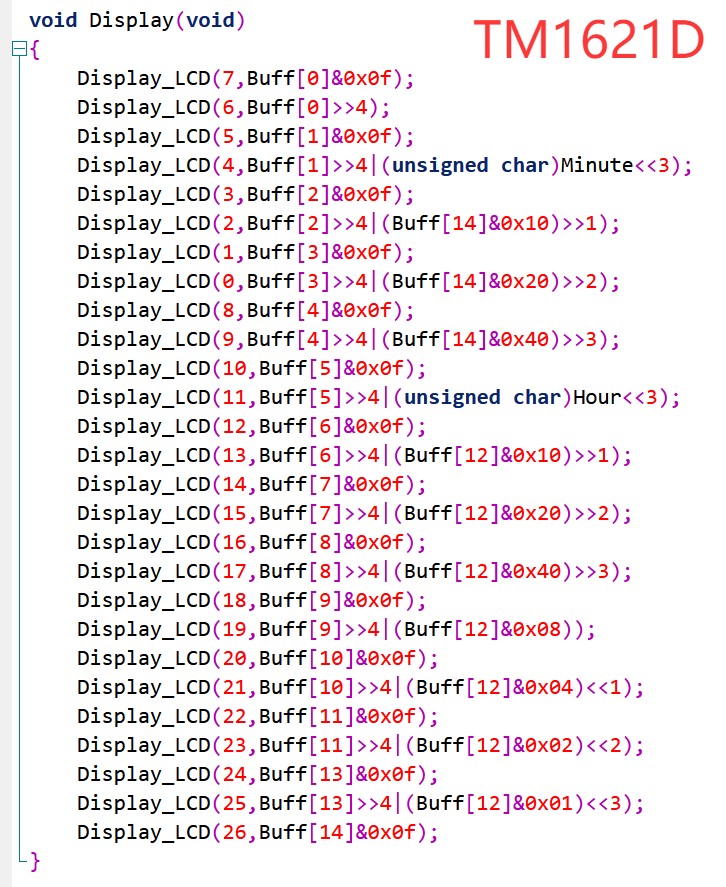

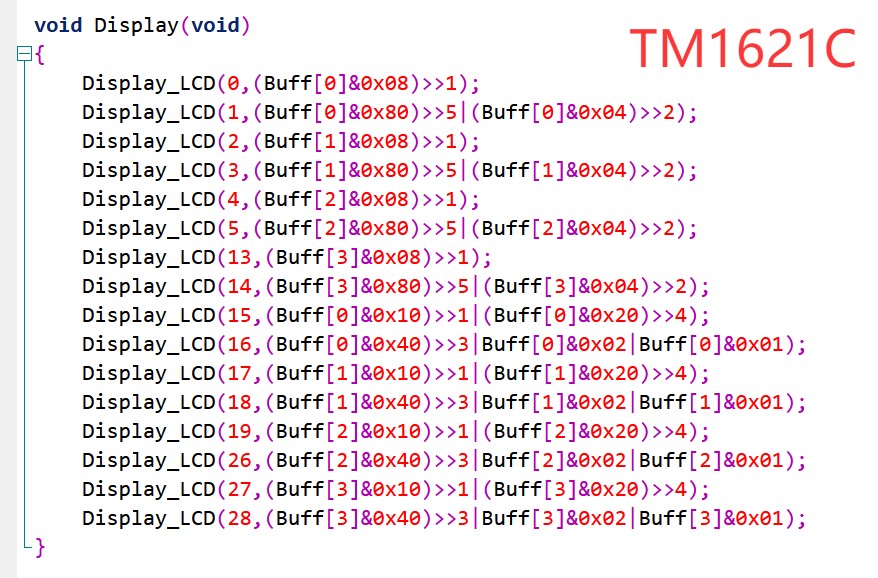

以下是几年前写的，当时还没有AI8H4KTLCD，供参考：

星火***

Debu*** 发表于 2025-8-16 19:58
建议使用AI8H4KTLCD，不需要外挂段式LCD驱动芯片
以下是几年前写的，当时还没有AI8H4KTLCD，供参考：

版主，
  1,  能不能给一个驱动数码管的范例代码，
  2,  Display_LCD(6,Buff[0]>>4); 是数据存入Buff时特意放高4位了，现在要移到低位吗？

星火***

星火*** 发表于 2025-8-18 09:25
版主，
  1,  能不能给一个驱动数码管的范例代码，
  2,  Display_LCD(6,Buff[0]>>4); 是数据存入Buff时 ...

知道有的Mcu内置了驱动电路，我还是想对基础的也能练习搞懂

Debu***

星火*** 发表于 2025-8-18 09:25
版主，
  1,  能不能给一个驱动数码管的范例代码，
  2,  Display_LCD(6,Buff[0]>>4); 是数据存入Buff时 ...

8H4K64TL-触摸按键8段数码管测试板-V1.1：
https://www.stcaimcu.com/thread-12496-1-1.html

8H4K64TL-触摸按键15段数码管测试板-V1.1：
https://www.stcaimcu.com/thread-12801-1-1.html

8H4K64TLCD-触摸按键段式LCD测试板-V1.1：
https://www.stcaimcu.com/thread-13578-1-1.html

8H4K64TLCD-触摸按键段式LCD测试板-V1.0：
https://www.stcaimcu.com/thread-9925-1-1.html

具体程序是LED / LCD屏的定义和连接决定的，屏或连接方式不一样，不能直接抄代码
