usb转双串口问题

赫***

Debu*** 发表于 2025-8-15 15:55
检查一下F3、F4是否有问题，是否有焊接问题，单片机IO是否损坏

短接TXD1,RXD1,是可以正常收发的

Debu***

赫*** 发表于 2025-8-15 15:56
短接TXD1,RXD1,是可以正常收发的

这样的话USB转双串口工具是没有问题的

赫***

Debu*** 发表于 2025-8-15 15:59
这样的话USB转双串口工具是没有问题的

我还试过，接SP3232,也是遇到同样的问题，

赫***

Debu*** 发表于 2025-8-15 15:59
这样的话USB转双串口工具是没有问题的

我换成USB转TTL，CH340N，这个就正常，

erci***

赫*** 发表于 2025-8-15 15:23
我接的是大彩的串口屏幕，往出发送数据，串口屏幕能接到到，串口屏幕发送数据，stc-isp无法显示，指示灯正 ...

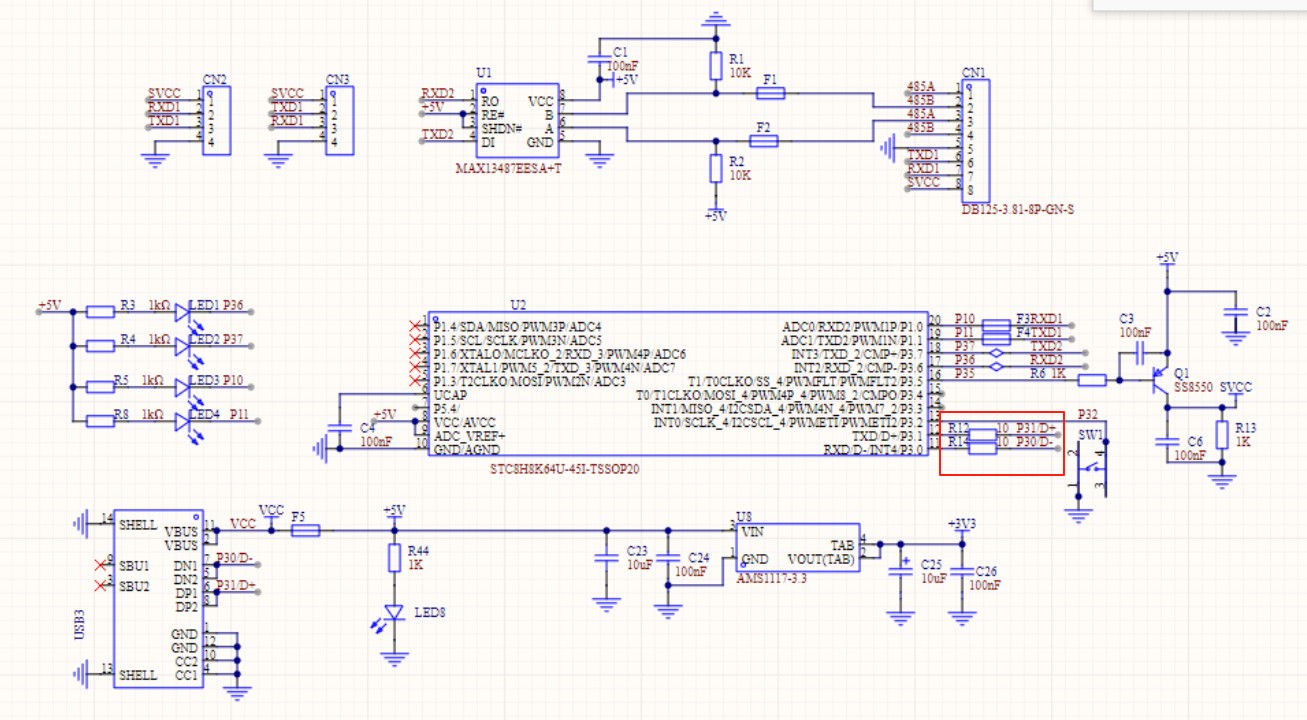

图里这个3.3是给谁供电的


串口屏几V供压，要是3.3V ，MCU这边也换3.3V试下？

串口上两个电阻多大的，去掉试下？

赫***

erci*** 发表于 2025-8-15 16:30
图里这个3.3是给谁供电的

3.3V是给STLINK供电的，串口屏幕是5V的，串口屏上没有电阻，是两个保险丝

erci***

赫*** 发表于 2025-8-15 16:34
3.3V是给STLINK供电的，串口屏幕是5V的，串口屏上没有电阻，是两个保险丝

这标的是R呀，R12 R14焊的保险丝？

erci***

赫*** 发表于 2025-8-15 16:34
3.3V是给STLINK供电的，串口屏幕是5V的，串口屏上没有电阻，是两个保险丝

建议用示波器看一下串口线上有没有什么异常，有时发现逻辑分析仪看不到的问题

赫***

erci*** 发表于 2025-8-15 16:38
建议用示波器看一下串口线上有没有什么异常，有时发现逻辑分析仪看不到的问题 ...

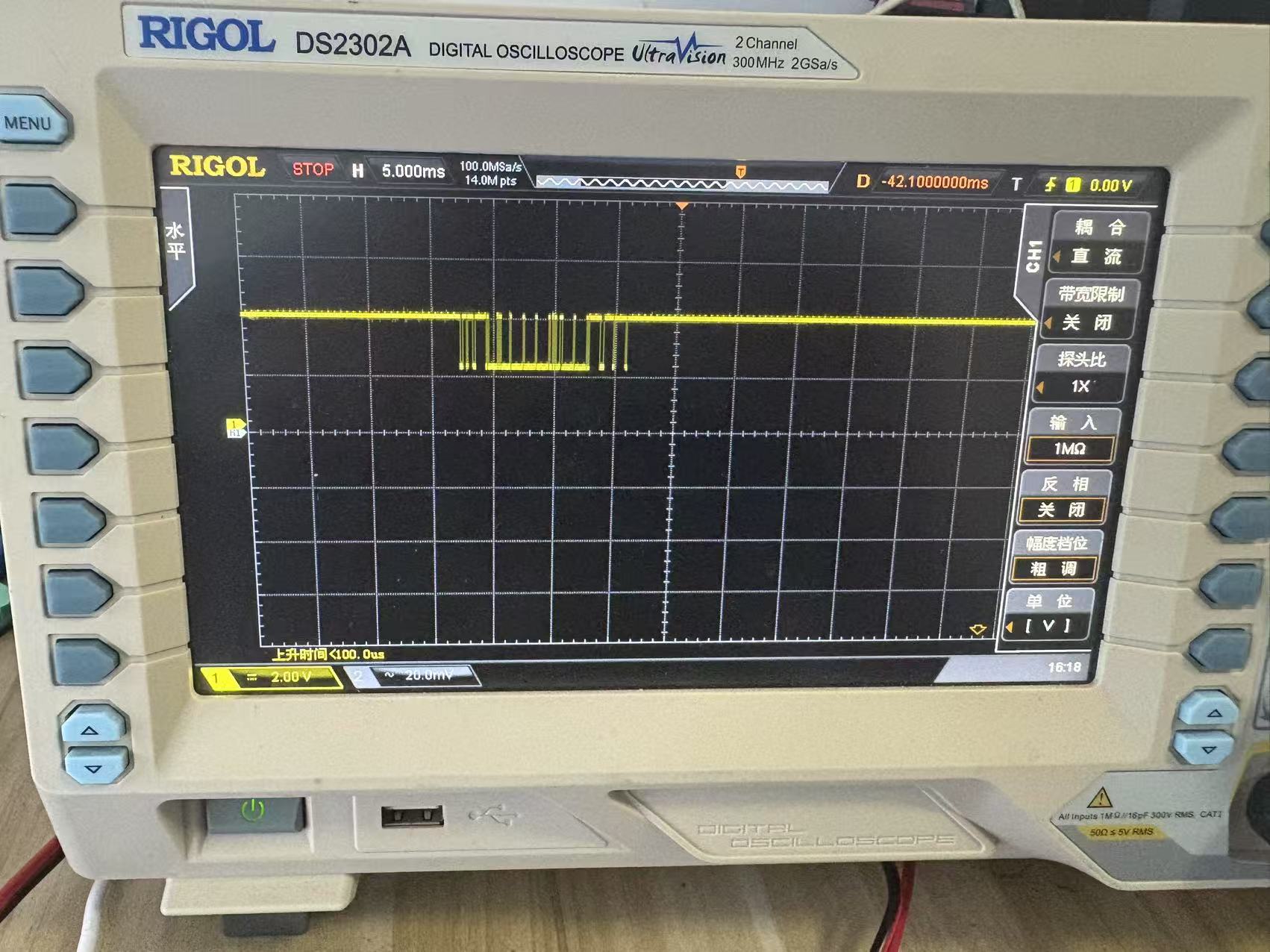

示波器抓取都正常

赫***

erci*** 发表于 2025-8-15 16:36
这标的是R呀，R12 R14焊的保险丝？

那两个电阻是接USB的限流电阻，串口不在P30.P31
