10元成本制作简单易用的USB-ISP下载线！

越野***

使用STC单片机半年来，STC单片机以其性能强大、价格低廉、使用方便、资源丰富等特点，让我觉得物超所值，确实称得上国产单片机的佼佼者！尤其是经我测试，STC8H8K64U、AI8051U两款芯片，都可以工作在高温150℃环境下，极大地扩展了其应用范围，成为我产品开发的不二选择！

在调试STC单片机软件的过程中，USB-ISP下载是经常要做的事，但有时要在上电的同时按住P32按键这个操作有些不好操作。经过分析原理，自己动手制作了一个使用方便的USB下载线，配合电路板上设计的P32口按钮，可以高效完成下载工作。下面介绍制作过程：

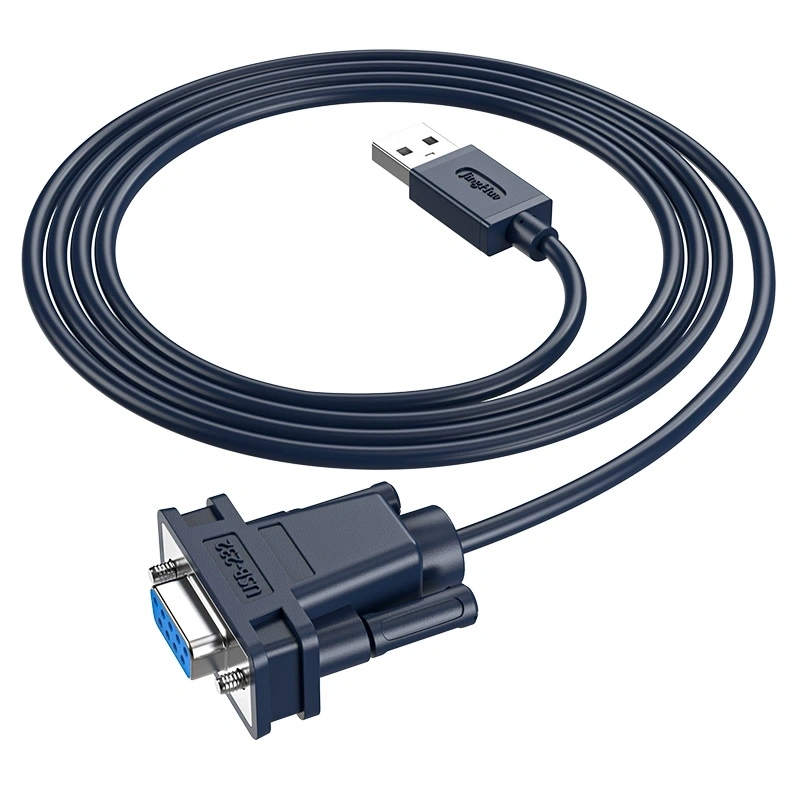

1、准备1条不用的USB线，比如过时的USB转232线，剪掉232接头，剥出4根线头。

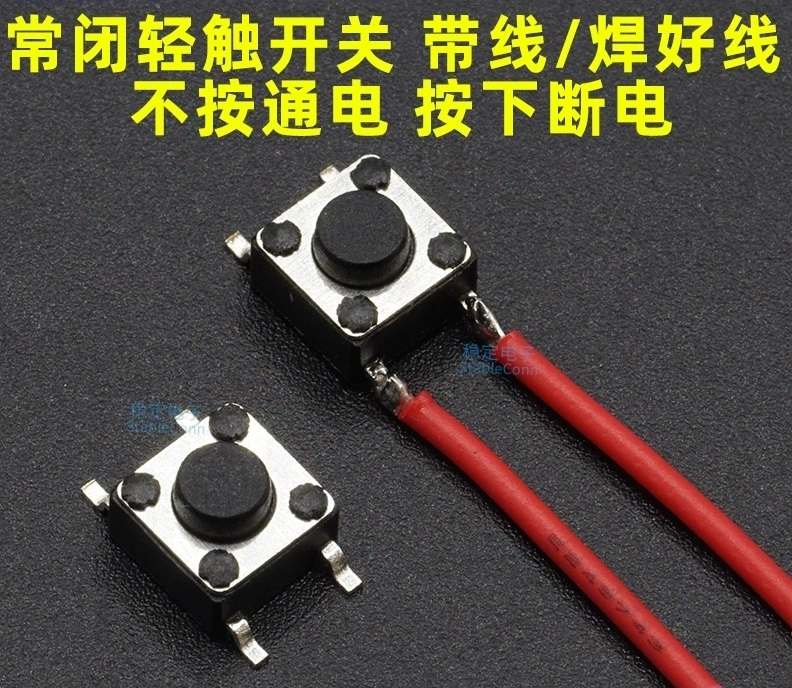

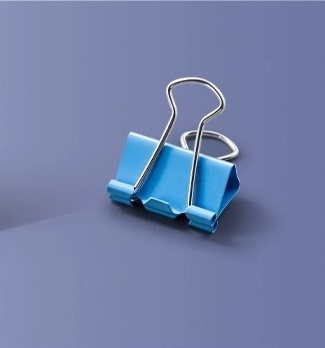

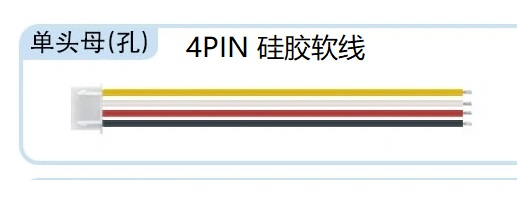

2、网上购买常闭按键开关一个、4PIN硅胶软线插头一个，以及家用小铁夹一个。

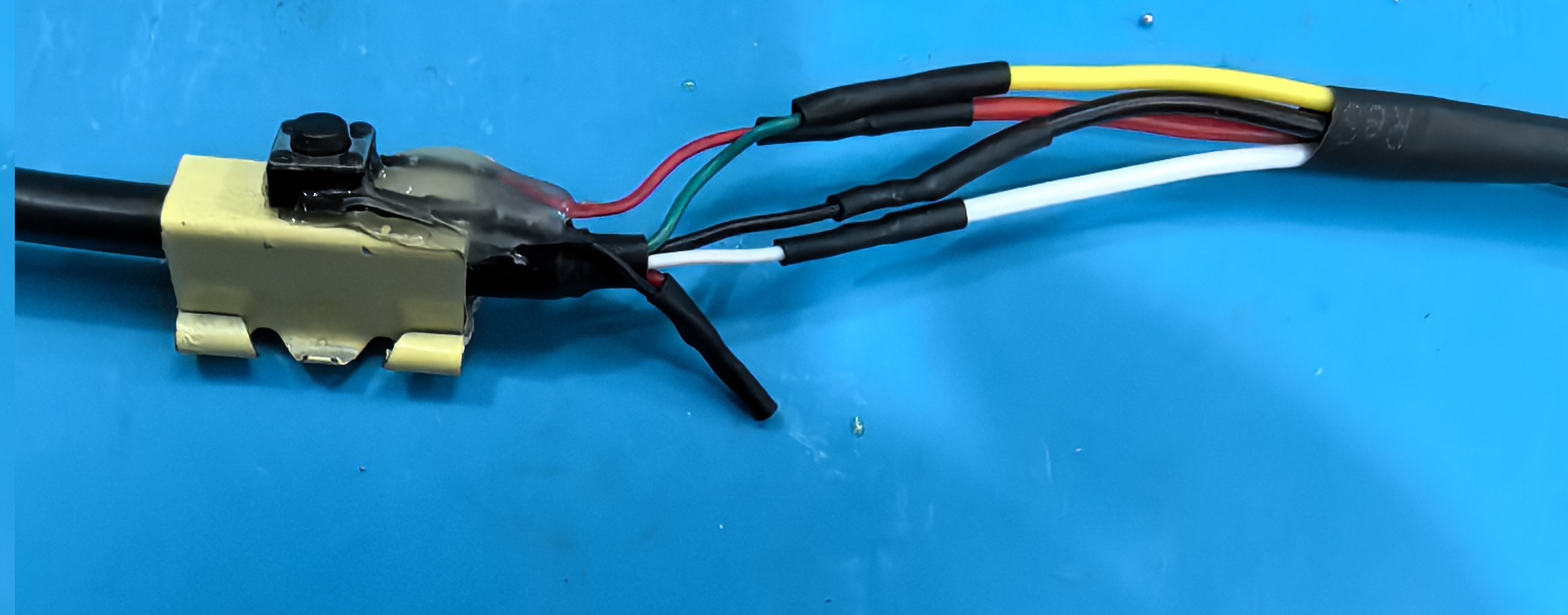

3、把剥出的红色电源线，经过开关控制之后，再接到4PIN插座上，其余三根线直接对接。注意4根线装到插头里的排列顺序，参考白色插头的线序。

4、用热熔胶把开关固定在铁夹上，铁夹固定在USB线的合适位置。

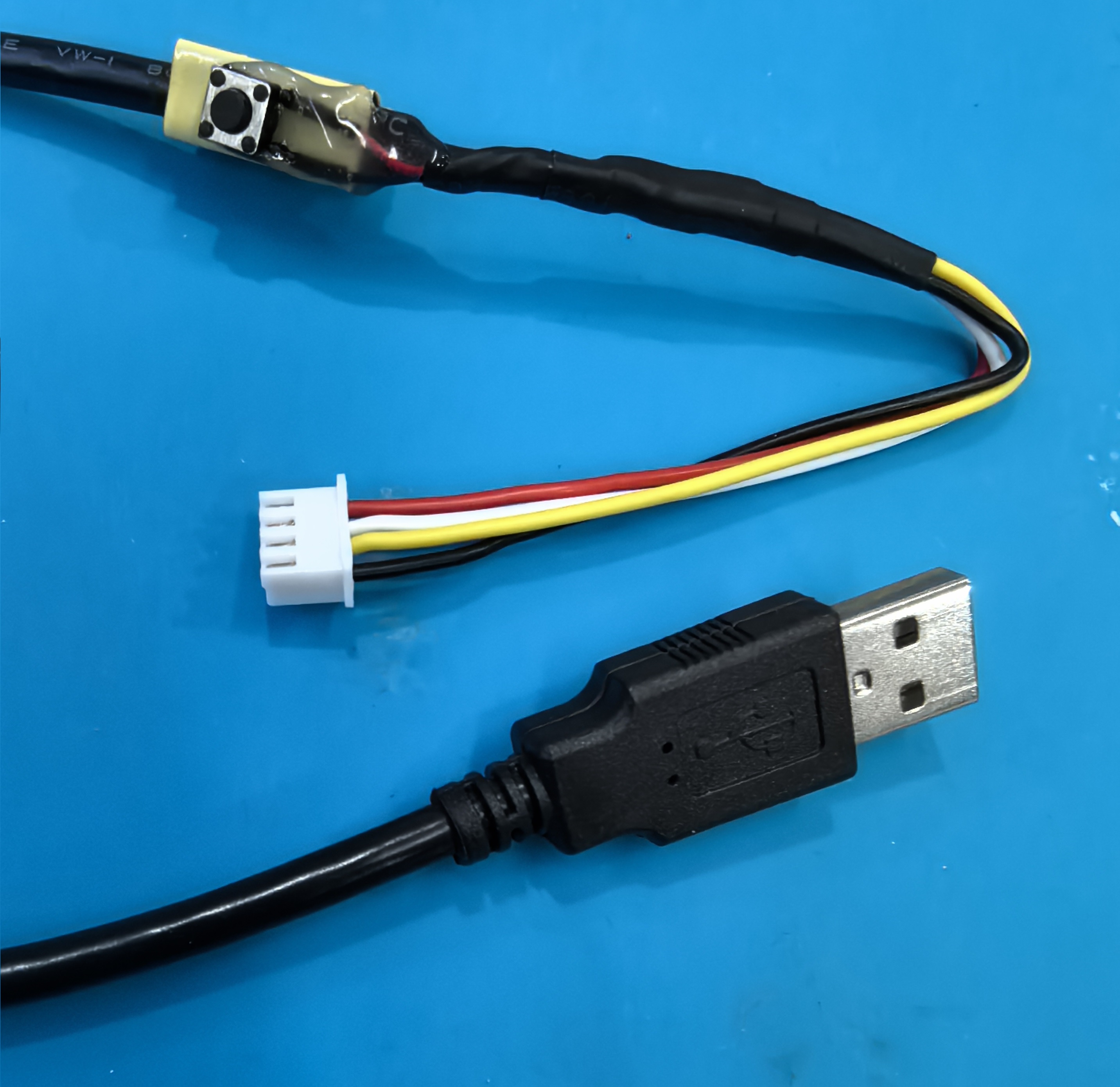

5、用热缩管将线束固定好。一条带开关功能的USB下载线就做好了，总费用不超过10元。

6、使用的时候，把白色插头插到电路板USB接头上，用线上的开关控制电路板上电，与板子上的P32口按键配合，就可以让电脑轻松识别到（HID1）USB-Writer状态，进行USB-ISP下载了。

vb2***

这个长闭的电子开关电流走不了多大，建议用那种机械开关，我用了大半年了超级稳

越野***

vb2*** 发表于 2025-8-16 00:29
这个长闭的电子开关电流走不了多大，建议用那种机械开关，我用了大半年了超级稳
...

这个开关的负荷电流是50mA，对USB通信来说，足够了！

jw***

直接用手机 type c数据线不停电下载不更省事

vb2***

越野*** 发表于 2025-8-16 20:11
这个开关的负荷电流是50mA，对USB通信来说，足够了！

电源线你不干其他的事情了吗?

vb2***

jw*** 发表于 2025-8-16 20:34
直接用手机 type c数据线不停电下载不更省事

兄弟你没体会到乐趣,
你说的和我们说的应该不是一个东西

越野***

vb2*** 发表于 2025-8-16 23:35
电源线你不干其他的事情了吗?

整个电路板工作电流也就10mA。

vb2***

越野*** 发表于 2025-8-17 14:11
整个电路板工作电流也就10mA。

不加个OLED?
后续不点个灯啥的.
转个电机啥的
听个蜂鸣器啥的吗
那条是主电路了
50ma肯定不够的.
