AiCube-ISP, 图形化程序自动生成，【高级PWM-DMA自动产生互补SPWM波形】的代码

al***

草木***

学习，有些难

al***

老师好呀，我按照你的方式设置后，用示波器检测没有波形 啊，是哪里没设置对吗？

zh***

al*** 发表于 2026-2-24 13:57
老师好呀，我按照你的方式设置后，用示波器检测没有波形啊，是哪里没设置对吗？ ...

你使用的是PWMA的哪组通道输出？
从你的截图看到通道2/3/4都是输出固定电平
另外，输出脚还需要配置I/O模式，不知你是否有配置

al***

老师新年好，I/O模式配置了的。在图形化界面里面，配置i/o口分别为pwm1n和pwm1p共配置了三组i/o口。另外我还配置了内部时钟为pll。配置int0中断.通道2/3/4输出.但是我用示波器测量都没任何波形，求老师指点下，我才学习，很菜很菜，比方说如何配置pwm输出为三组，三相六线的pwm输出控制.希望老师能讲详细。而且能检测直流无刷电机工作功率型号最好。

zh***

al*** 发表于 2026-2-24 17:07
老师新年好，I/O模式配置了的。在图形化界面里面，配置i/o口分别为pwm1n和pwm1p共配置了三组i/o口。另外我 ...

从你的描述我无法判断是什么原因导致无信号输出
如果方便，你可以将你的项目打包上传，我看一下是怎么回事

另外，如果你需要了解电机驱动相关的知识，
可以联系我们公司资深的电机驱动专家梁工（13922829991）

al***

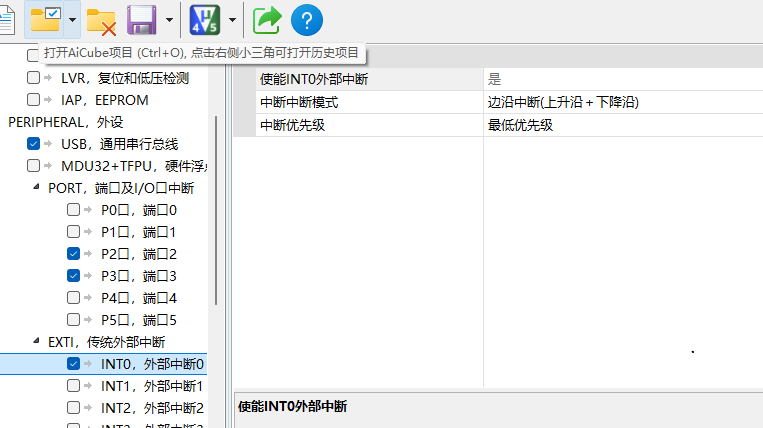

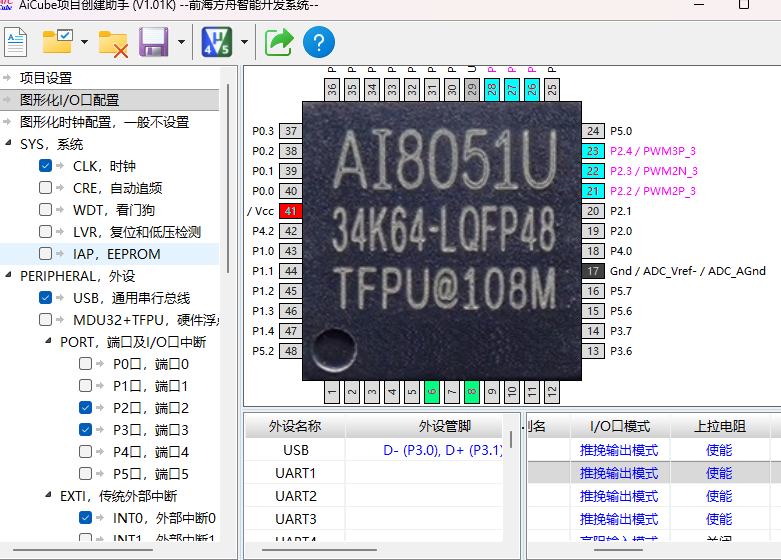

我打包上传了，也把我设置的全截图，请老师指点下，另外是梁工是加他微信吗？不知道冒昧不。。。

al***

请老师指点。。。。看哪里有多余的地方或者有漏掉的地方

zh***

al*** 发表于 2026-2-24 23:28
请老师指点。。。。看哪里有多余的地方或者有漏掉的地方

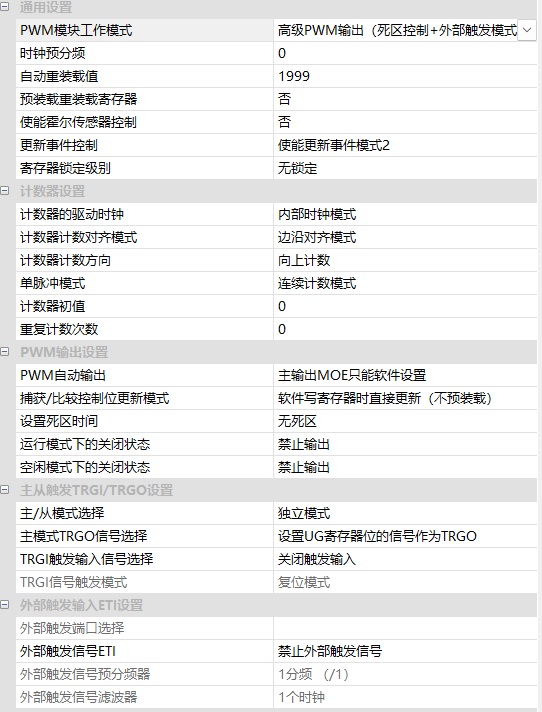

你的AiCube配置有一下几点错误

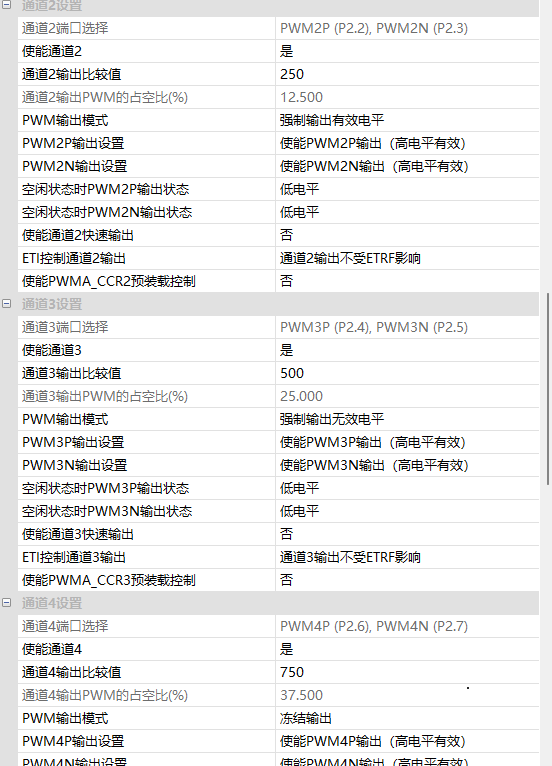

1、PWM的输出模式你选择的是“冻结输出”，冻结输出表示不输出波形

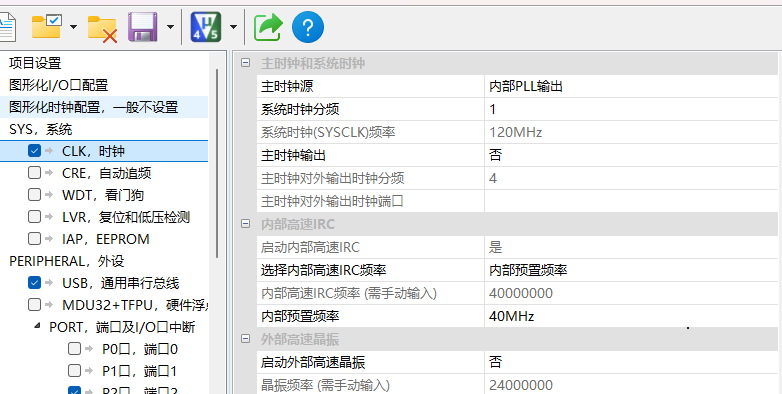

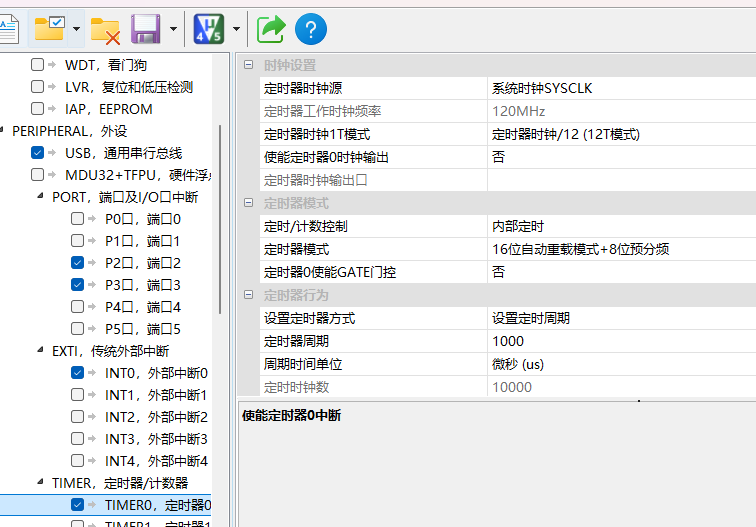

2、系统时钟你配置的是120M，Ai8051U最高工作频率42M

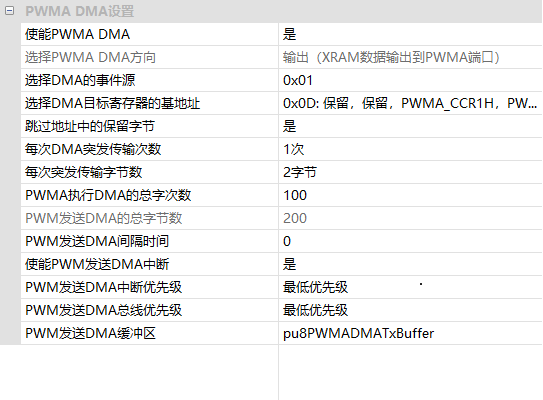

3、DMA的目标PWM寄存器配置错误
4、多通道的PWM DMA，源数据的数据数量不正确

我修改了一下上面的问题，现在用示波器可以看到3个通道都有正确的波形了

al***

老师可以将设置的aicube发一图片还有哪些需要修改的也发一份给我可以吗？
