用8H1K08出一兆两个相位差180度的半桥脉冲信号。

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:4
  • 最近打卡:2025-08-14 14:29:57

1

主题

0

回帖

35

积分

等待验证会员

积分
35
发表于 2025-8-14 14:29:57 | 显示全部楼层 |阅读模式
我现在。用的8h1k08的芯片。
需求是要一个一兆。的两个相位差180度的。脉冲信号。
软件工程师写出来的不怎么完美。问是代码没写好,还是要换芯片。
换芯片。换芯片推荐什么型号?

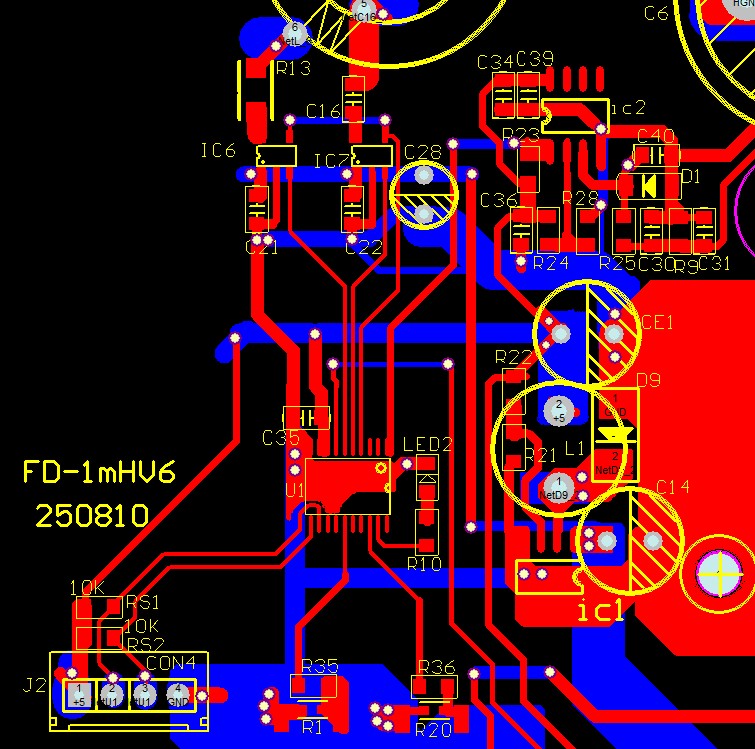

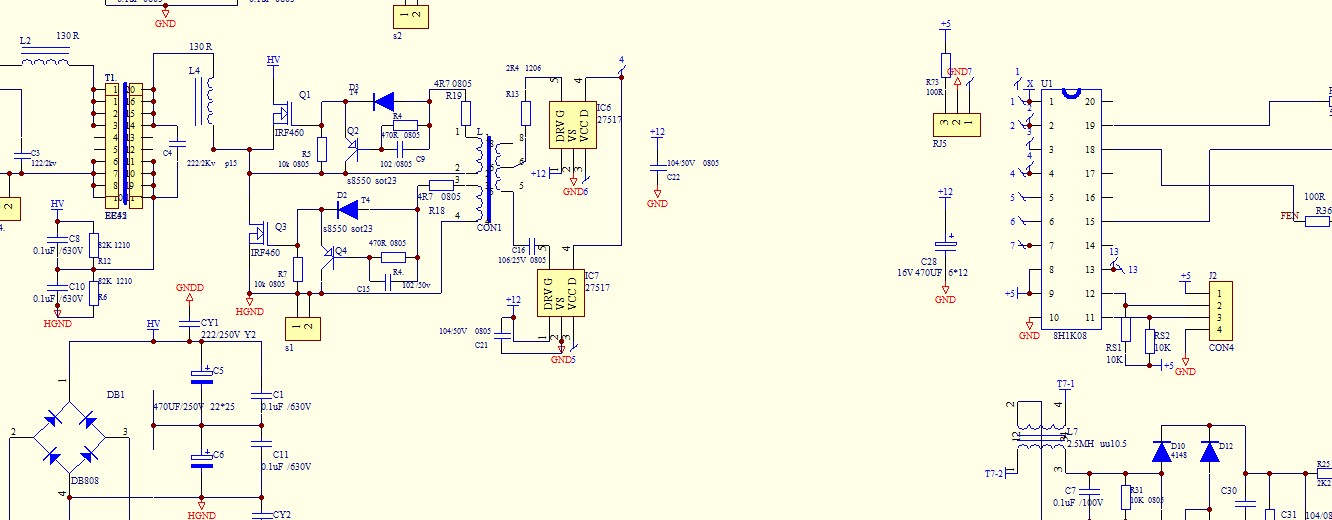

截图202508141428374370.jpg 截图202508141429455908.jpg


回复

使用道具 举报 送花

3

主题

2031

回帖

910

积分

等待验证会员

积分
910
发表于 2025-8-14 14:33:00 | 显示全部楼层
针对您使用8H1K08芯片实现1MHz、相位差180度的两个半桥脉冲信号的需求,以下为专业分析与建议:

一、8H1K08芯片能力评估

8H1K08是一款基于ARM Cortex-M0内核的32位微控制器,具有以下特点:
主频:最高可达72MHz(具体取决于实际配置)
内置定时器:支持多通道PWM输出
可编程逻辑:支持基本的时序控制功能

从技术规格来看,8H1K08具备实现1MHz频率PWM的能力。其内部定时器可配置为双路PWM输出,并支持相位差设置。理论上,通过合理配置寄存器,可以生成两个相位差180度的脉冲信号。

然而,在实际应用中,由于以下因素可能导致效果不理想:
时钟精度:若系统时钟不稳定或分频设置不当,可能影响输出频率准确性。
定时器资源占用:若同时使用多个外设,可能造成资源冲突。
代码优化不足:未充分利用底层寄存器操作,导致响应延迟或波形失真。

因此,若软件工程师未能达到预期效果,应优先排查代码实现是否符合硬件特性,而非直接更换芯片。

二、推荐方案:优化现有芯片使用

1. 配置方法建议

建议采用以下步骤进行配置:
使用定时器TIM2或TIM3作为主控模块,配置为PWM模式。
设置ARR(自动重载寄存器)为71(假设系统时钟为72MHz,1MHz频率对应周期为72个时钟周期)。
通过CH1和CH2通道分别输出两路PWM信号,并设置互补模式以实现180°相位差。
确保死区时间设置合理,避免上下桥臂同时导通。

2. 示例代码结构(C语言)
  1. c
  2. // 初始化定时器
  3. void PWMInit(void) {
  4.     TIMTimeBaseInitTypeDef TIMTimeBaseStruct;
  5.     TIMOCInitTypeDef TIMOCStruct;
  6.     RCCAPB1PeriphClockCmd(RCCAPB1PeriphTIM2, ENABLE);
  7.     TIMTimeBaseStruct.TIMPrescaler = 0; // 分频系数
  8.     TIMTimeBaseStruct.TIMPeriod = 71;   // 1MHz频率
  9.     TIMTimeBaseStruct.TIMCounterMode = TIMCounterModeUp;
  10.     TIMTimeBaseStruct.TIMClockDivision = 0;
  11.     TIMTimeBaseInit(TIM2, &TIMTimeBaseStruct);
  12.     TIMOCStruct.TIMOCMode = TIMOCModePWM1;
  13.     TIMOCStruct.TIMOutputState = TIMOutputStateEnable;
  14.     TIMOCStruct.TIMPulse = 36;          // 占空比50%
  15.     TIMOCStruct.TIMOCPolarity = TIMOCPolarityHigh;
  16.     TIMOC1Init(TIM2, &TIMOCStruct);
  17.     TIMOC2Init(TIM2, &TIMOCStruct);     // CH2通道
  18.     // 设置互补输出
  19.     TIMBreakMainOutputConfig(TIM2, ENABLE);
  20.     TIMCCxCmd(TIM2, TIMChannel1, TIMCCxENABLE);
  21.     TIMCCxCnt(TIM2, TIMChannel1, TIMCCxENABLE);
  22.     TIMCCxCmd(TIM2, TIMChannel2, TIMCCxENABLE);
  23.     TIMCCxCnt(TIM2, TIMChannel2, TIMCCxENABLE);
  24.     TIMCmd(TIM2, ENABLE);
  25. }
复制代码

此代码仅作参考,实际开发需根据具体硬件平台调整寄存器参数。

三、若仍需更换芯片,推荐型号

若您确认当前芯片无法满足需求,可考虑以下高性能替代方案:

1. STM32F103C8T6(STM32系列)
优势:低成本、高性价比,内置多路PWM输出,支持互补模式。
适用场景:适用于对成本敏感但性能要求较高的工业控制、电机驱动等。

2. STM32F407VG(STM32F4系列)
优势:主频高达168MHz,支持高级PWM功能(如死区控制、同步输出)。
适用场景:适用于高频、高精度应用,如逆变器、伺服控制等。

3. NXP LPC1768
优势:支持多通道PWM,具备灵活的时钟源配置。
适用场景:适合需要多路独立PWM输出的复杂控制系统。

四、总结

8H1K08芯片在理论上有能力实现1MHz、180°相位差的半桥脉冲信号,但需确保代码实现正确、时钟配置合理。建议优先优化现有方案,若仍存在问题,可考虑升级至STM32系列MCU,以获得更稳定、高效的性能表现。

如需进一步协助,可提供具体代码片段或硬件连接图,以便进行详细分析。

[本文内容由国芯人工智能辅助生成,仅供参考]
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:536
  • 最近打卡:2025-08-23 05:54:51
已绑定手机

86

主题

5977

回帖

1万

积分

超级版主

积分
10824
发表于 2025-8-14 14:42:11 | 显示全部楼层
可以看下冲哥的程序:
https://www.stcaimcu.com/thread-7790-1-1.html
还是不行的话可以换Ai8051U,PWM可以使用PLL
回复
