32G系列单片机比较器的输入通道选择

gez***

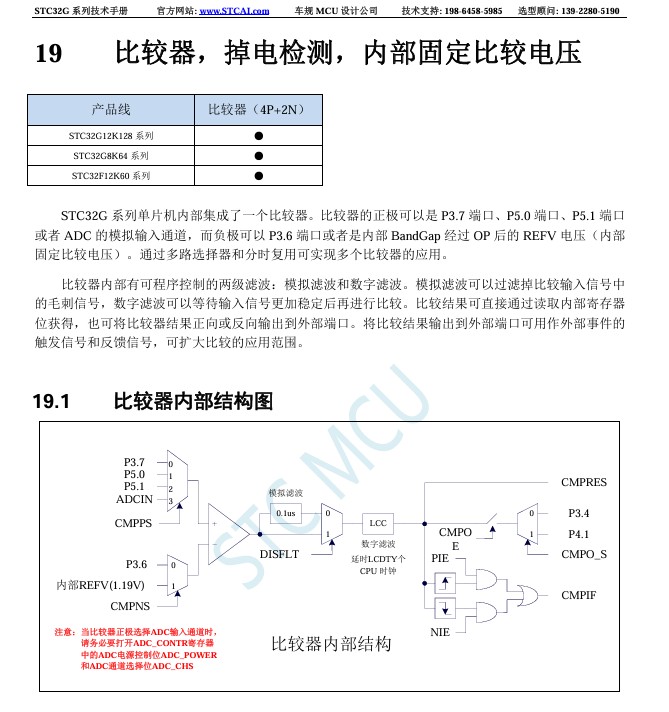

根据文档描述，是否比较器的负端输入可以选择内部或P3.6，
而正端可以选择P3.7,P5.0,P5.1和ADCIN的任意脚对吧？
那是否我可以实现同时对3路输入比较，
同时又可以进行ADC转换？就是BLDC的过零检测用。

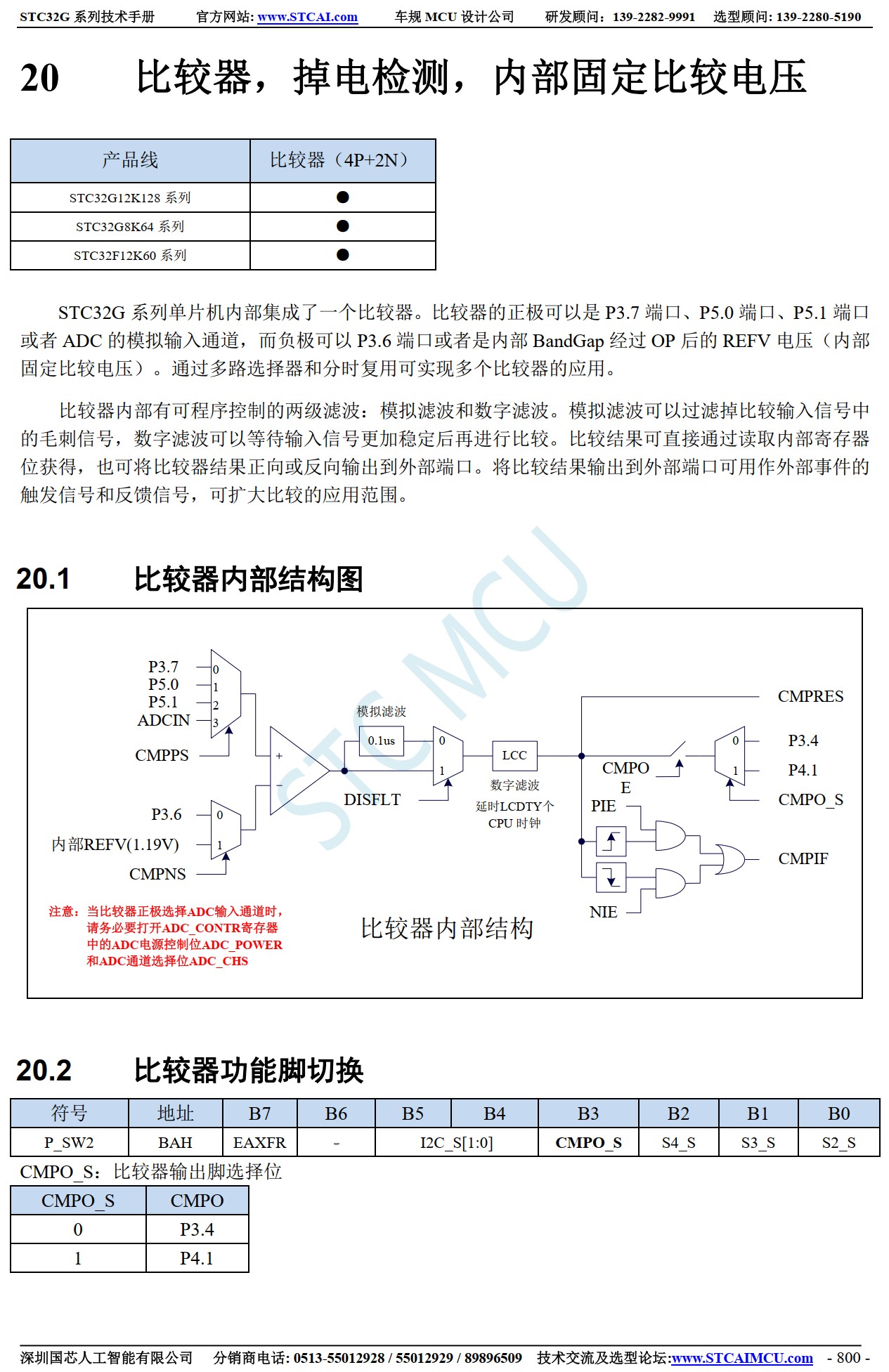

还有，P3.4,P4.1是做什么用的？

国芯人***

关于STC32G系列单片机比较器的输入通道选择问题，以下是专业解答：

根据STC32G系列数据手册中对比较器模块的描述，该系列单片机的比较器具有灵活的输入配置功能。具体而言，比较器的负端（-）输入可以选择内部参考电压或P36引脚；而正端（+）输入则可选择P37、P50、P51以及ADCIN相关引脚中的任意一个。因此，从功能上讲，确实可以实现对多个外部信号进行比较。

关于是否可以同时对三路输入进行比较并进行ADC转换的问题，需要明确以下几点：

1. 比较器与ADC的独立性：比较器和ADC是两个独立的功能模块，它们在硬件上互不干扰。因此，在理论上，可以在同一时间使用比较器进行多路信号比较的同时，进行ADC转换。

2. 输入通道的复用问题：虽然比较器和ADC都可以使用部分引脚作为输入，但需要注意这些引脚是否被同时占用。例如，如果某个引脚被配置为比较器的正端输入，则可能无法同时用于ADC转换，除非该引脚支持多路复用功能。

3. BLDC过零检测的应用场景：在无刷直流电机（BLDC）的过零检测中，通常需要对三相绕组的反电动势进行比较以判断转子位置。若希望同时进行比较和ADC采样，建议采用如下方案：
使用三个不同的比较器通道分别连接到三相绕组；
通过软件控制切换ADC采样通道，或利用ADC的多通道扫描模式进行分时采样；
确保各引脚未被重复配置为同一功能。

综上所述，STC32G系列单片机在硬件设计上具备实现多路比较与ADC转换的潜力，但在实际应用中需合理分配引脚资源，并确保功能配置的兼容性。

关于P34和P41引脚的功能说明：
P34：在STC32G系列中，P34引脚通常可用作通用I/O口（GPIO），也可根据系统需求配置为其他功能，如定时器输出、PWM信号等，具体功能取决于芯片型号及配置寄存器设置。
P41：同样属于通用I/O引脚，其功能与P34类似，可根据需要配置为输入或输出，或与其他外设功能复用，如UART、SPI等，具体功能需参考对应型号的数据手册和配置文档。

如需进一步确认特定引脚的具体功能，请查阅对应型号的官方数据手册或联系技术支持获取详细信息。

[本文内容由国芯人工智能辅助生成，仅供参考]

神***

神***

BLDC 控制，
www.STCAI.com 提供有方波控制方案 和 FOC 控制方案


下面这个是 方波控制

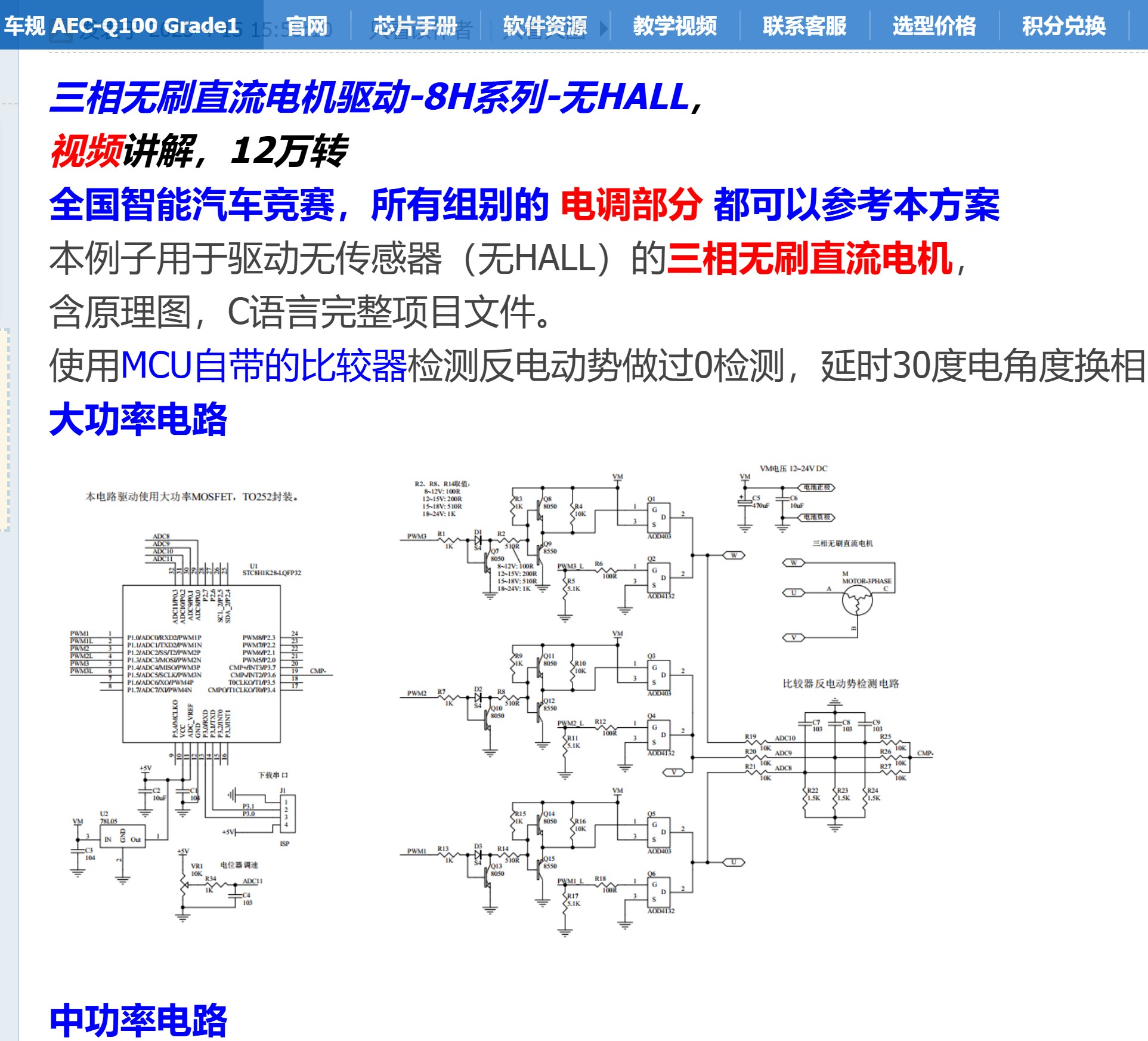

BLDC三相无刷直流电机驱动-8H系列/32G系列-无HALL, 12万转, 视频讲解，改进启动算法 - BLDC/144MHz-PWM-硬件移相/45路PWM+3路CCP/7组不同周期的PWM/DAC 国芯人工智能技术交流网站 - AI32位8051交流社区

神***

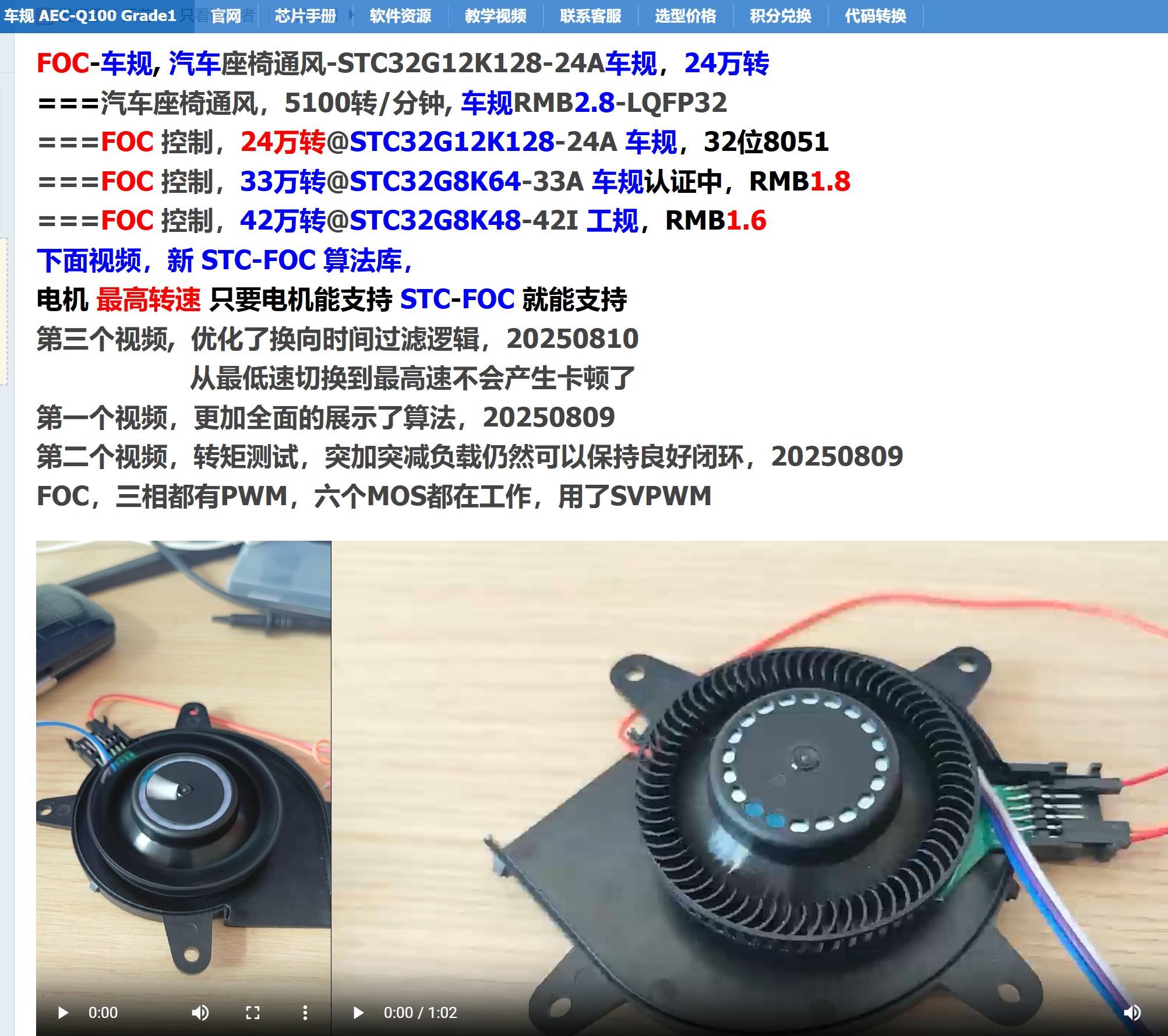

FOC-车规, 24万转@STC32G12K128-24A车规，最便宜的 车规-FOC，STC-FOC 算法库已提供 - TinyML，Ai8051U 人工智能 开山之作，AI手写计算器 国芯人工智能技术交流网站 - AI32位8051交流社区

神***

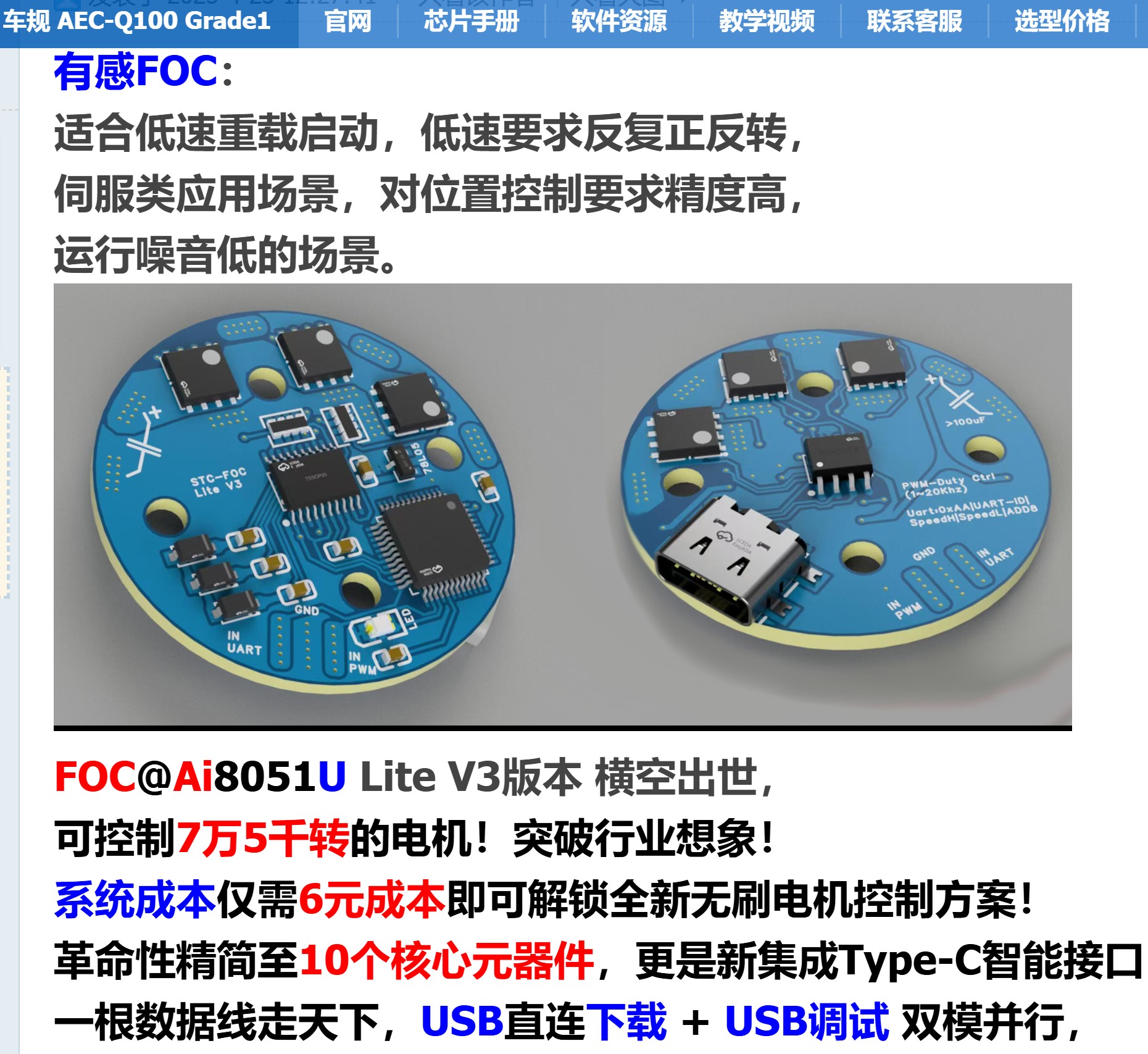

FOC@Ai8051U，7万5千转的电机！系统成本6元, 5/26更新，磁编码器 - uCOS/FreeRTOS，GUI-uGFX/U8g2, 文件系统, 国产RTOS, 实时操作系统 国芯人工智能技术交流网站 - AI32位8051交流社区
