一个音视频播放例程【USART-SPI==>DMA-P2P==>SPI, +I2S】@AI8051U

erci***

视频P2P播放，时间计算：

fps20,50ms 周期
刷屏时间：160*80 一帧刷屏时间28.2ms
帧间隔：50ms-28.2ms=21.8ms

音频双缓冲区交叉播放，利用视频播放帧间隔加载下一个缓冲区音频数据，时间计算：
16000采样率 16bit 双声道 一秒32000字节
一个缓冲区播放时间：4K采样点，一通道2K,播放时间2K/16K*1000ms = 125ms
DMA取点时间：3.3V@900B/ms,4*1024/900=4.55ms


视频预处理：

分辨率160*80缩放示例：
ffmpeg -i xxx.mp4 -vf scale=160:80 -c:a copy src.mp4
分辨率加截取示例：
ffmpeg -ss 00:01:13 -i xxx.mp4  -t 25 -vf scale=160:80 -c:a copy src.mp4
截取xxx.mp4 1分13秒开始，时长25s

资源生成命令：
ffmpeg -i .\src.mp4 -t 25 -vn -ac 2 -f s16le -ar 16000 -acodec pcm_s16le audio.bin
ffmpeg -i .\src.mp4 -t 25 -vf "fps=20" -pix_fmt rgb565be -f rawvideo video.bin

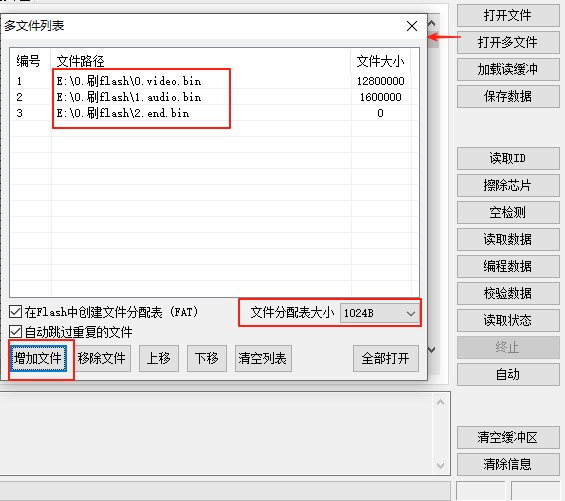

测试前先使用“QSPI_刷Flash专用_40M”固件，烧录音视频文件到W25Q中：

烧录演示视频：




烧录后屏幕正常初始化完毕刷红等待命令，USB-CDC串口发送video字符串开始播放：

video_play-20250814.zip (3.51 MB, 下载次数: 34)

2025-8-14 14:15 上传

点击文件名下载附件

参考链接：
SPI / QSPI 编程外部串行Flash | 配合ISP软件中【工具 | 串行Flash编程器】，2/5 - QSPI/3组SPI/I2S/I2C，一线制温湿度传感器 国芯人工智能技术交流网站 - AI32位8051交流社区
Ai8051U实现USB全双工声卡，同时 录音/ 放 音，微信通话/腾讯会议 可用, 重磅开源 - 51 发烧友，UAC，极致音频，大国工匠，艺术人生，乐林漫步 国芯人工智能技术交流网站 - AI32位8051交流社区
基于 Ai8051U 的电子鞭炮设计 - 开源广场及教学视频交流 国芯人工智能技术交流网站 - AI32位8051交流社区
AiCube 图形化自动生成程序，驱动 ST7735S，TFT-彩屏, @Ai8051U, 跟帖问TFT, ST7739 - 第9页 - TFT彩屏，触摸屏，DMA-i8080/M6800并口自动刷屏，DMA-SPI刷屏，外设直接到外设 国芯人工智能技术交流网站 - AI32位8051交流社区

国芯人***

国芯人工智能技术团队针对您提供的音视频播放例程“USARTSPI-SPI-P2P+I2S@AI8051U”及配套资料，进行如下专业分析与说明：

本例程基于AI8051U平台，实现了通过SPI、I2S等接口完成音视频数据的传输与播放。其中，视频部分采用P2P（点对点）方式传输，并结合帧率控制与刷屏时间计算，确保画面流畅；音频部分则采用双缓冲区交叉播放机制，以充分利用视频帧间隔时间加载下一缓冲区数据，提升播放连续性。

在视频播放方面，设定为20fps，即每帧刷新周期为50ms。实际刷屏时间为282ms，导致帧间隔为218ms。此配置下，需确保系统具备足够的处理能力以维持稳定帧率，避免画面卡顿或丢帧现象。建议进一步优化图像处理算法或调整刷新频率，以提高整体性能。

音频播放采用双缓冲区设计，每个缓冲区包含4K采样点（单通道2K），采样率为16kHz，每秒32,000字节。因此，每个缓冲区播放时间为125ms。同时，DMA取点时间为455ms，表明数据传输速度可能成为瓶颈。建议优化DMA配置或调整缓冲区大小，以减少等待时间，提升音频播放质量。

测试前需使用“QSPI刷Flash专用40M”固件，将音视频文件烧录至W25Q系列Flash中。该过程可通过ISP软件中的“串行Flash编程器”完成，确保数据准确写入并可被AI8051U平台正确读取。

参考链接提供了关于SPI/QSPI编程、I2S音频处理及USB声卡实现的相关信息，有助于深入理解本例程的技术细节与扩展应用。

综上所述，本例程展示了AI8051U平台在音视频处理方面的强大功能，适用于多种嵌入式应用场景。如需进一步优化或扩展功能，建议结合具体需求调整参数配置，并参考相关技术文档与社区资源进行深入开发。

[本文内容由国芯人工智能辅助生成，仅供参考]

C_w***

没用过I2S，那个抢滩登陆的BGM音效，是双PWM直推WAV，省成本。

这回学习一下I2S。

erci***

C_w*** 发表于 2025-8-12 21:56
没用过I2S，那个抢滩登陆的BGM音效，是双PWM直推WAV，省成本。

这回学习一下I2S。

感谢老铁的鲜花鼓励

这个双PWM直推WAV玩法有空开源分享下学习学习

C_w***

erci*** 发表于 2025-8-12 22:15
感谢老铁的鲜花鼓励

这个双PWM直推WAV玩法有空开源分享下学习学习

这阵有点忙，等有时间的，整理一下。

香河英***

硬件不可直接替换：由于引脚定义和指令集不同，基于ST7735开发的模块无法直接替换为S6D02A1，反之亦然。例如，用户反馈称误用S6D02A1代替ST7735会导致功能异常，需修改驱动程序4。    佬 ,我只有st7735，怎么用这个啊？

香河英***

Rebuild target 'demo'
compiling main.c...
src\main.c(78): warning C47: 'dat': unreferenced parameter
src\main.c(107): warning C47: 'i': unreferenced local variable
src\main.c(232): warning C47: 'sz': unreferenced local variable
src\main.c(233): warning C47: 'ptr': unreferenced local variable
src\main.c(304): error C168: interrupt: value not in range 0 ... 31
src\main.c(317): error C168: interrupt: value not in range 0 ... 31
src\main.c(349): error C168: interrupt: value not in range 0 ... 31
compiling LCD.c...
src\LCD.c(69): warning C188: 'parameter 1': value truncated
src\LCD.c(71): warning C188: 'parameter 1': value truncated
src\LCD.c(75): warning C188: 'parameter 1': value truncated
src\LCD.c(77): warning C188: 'parameter 1': value truncated
src\LCD.c(84): warning C188: 'parameter 1': value truncated
src\LCD.c(86): warning C188: 'parameter 1': value truncated
src\LCD.c(90): warning C188: 'parameter 1': value truncated
src\LCD.c(92): warning C188: 'parameter 1': value truncated
src\LCD.c(105): warning C188: 'parameter 1': value truncated
src\LCD.c(106): warning C188: 'parameter 1': value truncated
compiling spi.c...
compiling I2S.c...
src\I2S.c(125): error C168: interrupt: value not in range 0 ... 31
compiling TLV320AIC23.c...
compiling video.c...
compiling flash_spi.c...
src\flash_spi.c(266): warning C47: 'sz': unreferenced local variable
src\flash_spi.c(267): warning C47: 'ptr': unreferenced local variable
Target not created.
Build Time Elapsed:  00:00:01 佬，这个怎么解决？

香河英***

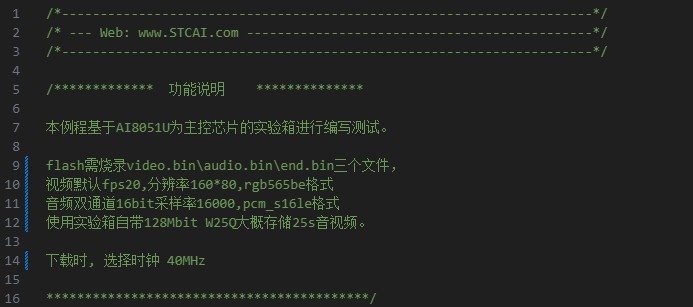

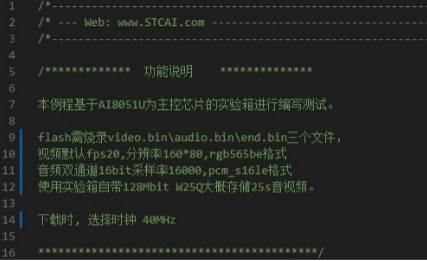

佬，这里不理解，这3个.bin在哪里？怎么具体烧录？

erci***

香河英*** 发表于 2025-8-13 17:19
Rebuild target 'demo'
compiling main.c...
src\main.c(78): warning C47: 'dat': unreferenced parameter ...

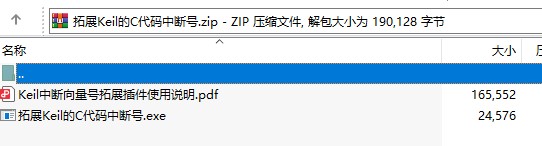

没配置中断扩展导致的。
https://www.stcaimcu.com/data/do ... %96%AD%E5%8F%B7.zip

erci***

香河英*** 发表于 2025-8-13 17:15
硬件不可直接替换：由于引脚定义和指令集不同，基于ST7735开发的模块无法直接替换为S6D02A1，反之亦然。例 ...

是ST7735驱动
