15W204S切换串口偶发数据异常

cd***

1、P36、37接上位机通信
2、P30、P31接模块
3、上位机发送命令，执行P30、P31模块，中间需要切换uart1端口

处理主要代码：

u8 send[20];
void ExecIOIn()
{
        u8* s = send+1;
        u32 curTime;
        s[0]=0xCC;
        s[1]=0x03;
        s[2]=0x00;
        s[3]=s[0]+s[1]+s[2];
        s[4]=0xDD;

        // 切换P30、P31
        UART1_SW(UART1_SW_P30_P31);

        COM1.RX_Cnt = 0;
        COM1.RX_flag = 0;

        SendUart1(s, 5);
        curTime=ticket_1ms;
        while(ticket_1ms<curTime+50)
        {
                if(COM1.RX_flag) break;
        }
        // 切换回来P36、P37
        UART1_SW(UART1_SW_P36_P37);

        // 返回查询结果
        s[0]=COM1.RX_Buffer[1];
        s[1]=02;
        s[3] = 0;
        if(COM1.RX_flag)
        {
                s[2]=0x00;
                s[3] = COM1.RX_Buffer[4];
        }
        else
        {
                s[2]=0xF1;
        }
        SendHostData(4);
}
复制代码

偶发出现上位机发送命令，返回的数据异常的情况，概率不大。

如下：

2025-08-12 14:12:43.446 > AA 03 00 AD BB
2025-08-12 14:12:43.498 < AA 03 03 02 00 03 B5 BB
2025-08-12 14:12:44.299 > AA 03 00 AD BB
2025-08-12 14:12:44.352 < AA 03 03 02 00 03 B5 BB
2025-08-12 14:12:45.153 > AA 03 00 AD BB
2025-08-12 14:12:45.205 < AA 03 03 02 00 03 B5 BB
2025-08-12 14:12:46.006 > AA 03 00 AD BB
2025-08-12 14:12:46.039 < A7 6D D0 20 A0 7C 80 A3
2025-08-12 14:12:46.840 > AA 03 00 AD BB
2025-08-12 14:12:46.893 < AA 03 03 02 00 03 B5 BB
2025-08-12 14:12:47.694 > AA 03 00 AD BB
2025-08-12 14:12:47.746 < AA 03 03 02 00 03 B5 BB
2025-08-12 14:12:48.547 > AA 03 00 AD BB
2025-08-12 14:12:48.600 < AA 03 03 02 00 03 B5 BB
2025-08-12 14:12:49.401 > AA 03 00 AD BB
2025-08-12 14:12:49.454 < AA 03 03 02 00 03 B5 BB
复制代码

目前2天出现2、3次，出现错误的数据是一样的。麻烦指导一下？

国芯人***

尊敬的用户，您好：

感谢您对STC15W204S单片机在串口通信中偶发数据异常问题的关注。根据您提供的信息及代码片段，我们对该问题进行了初步分析，并结合相关技术原理提出以下专业建议与解决方案。

首先，针对您的使用场景：
P36、P37用于与上位机通信（UART1）；
P30、P31用于连接模块，需在执行过程中切换UART1端口；
代码中通过UART1SW(UART1SWP30P31)实现端口切换；
发送命令后等待响应，但存在偶发数据异常现象。

一、可能存在的问题点

1. 端口切换时序不准确
   UART1SW函数用于切换UART1的引脚配置，但若该操作未完成或未等待足够时间，可能导致通信中断或数据错位。特别是在发送指令后立即切换端口，可能造成数据未完全发送或接收缓冲区未清空，导致后续通信异常。

2. 通信协议未严格校验
   您的代码中发送的数据格式为：AA 03 00 AD BB，但实际接收到的数据为AA 03 03 02 00 03 B5 BB，说明可能存在协议不一致或校验机制缺失。建议增加帧头、帧尾、校验码（如CRC）等机制以确保数据完整性。

3. 串口接收标志位处理不及时
   在发送指令后，若未正确设置接收标志位（如COM1RXflag），或未等待足够时间接收完整数据，可能导致数据读取错误。建议在发送指令后添加适当的延时，并确保接收缓冲区被正确清空。

4. 多任务或中断冲突
   若系统中存在其他中断服务程序或任务调度，可能影响UART1的正常通信。建议检查中断优先级设置，避免UART1通信被意外打断。

二、优化建议

1. 确保端口切换后通信稳定
   在调用UART1SW之后，建议添加适当的延时（如5ms），确保硬件完成引脚切换并稳定工作，再进行数据发送和接收。



c
   UART1SW(UART1SWP30P31);
   Delayms(5); // 延时5ms
复制代码

2. 完善通信协议与数据校验
   建议在发送和接收数据时增加帧结构定义，例如：



c
   typedef struct {
       u8 head;         // 帧头
       u8 cmd;          // 命令字
       u8 data[16];     // 数据域
       u16 checksum;    // 校验码
       u8 tail;         // 帧尾
   } UARTFrame;
复制代码

   并在发送前计算校验码，接收后验证帧头、帧尾和校验码，确保数据准确性。

3. 优化接收逻辑
   在发送指令后，应等待接收缓冲区数据完整后再读取，避免因数据未完全接收而造成解析错误。可采用超时机制或轮询方式确保接收完成。



c
   COM1RXCnt = 0;
   COM1RXflag = 0;
   SendUart1(s, 5);

   while (!COM1RXflag && (ticket1ms - curTime < 100)) {
       // 等待接收完成
   }
复制代码

4. 检查系统中断与任务调度
   若系统中存在多个任务或中断源，建议检查UART1相关的中断优先级，确保其不会被其他高优先级中断抢占，从而影响通信稳定性。

三、总结

STC15W204S是一款性能稳定的增强型8位MCU，适用于多种工业控制与通信场景。在实际应用中，合理配置UART通信参数、优化通信协议、加强数据校验机制是保障通信稳定性的关键。若您能提供更详细的通信协议定义或调试日志，我们将进一步协助定位问题根源。

如有其他技术问题，欢迎随时联系国芯人工智能技术支持团队。

此致
敬礼！

国芯人工智能技术团队
2025年8月12日

[本文内容由国芯人工智能辅助生成，仅供参考]

cd***

其中：2025-08-12 14:12:46.039 < A7 6D D0 20 A0 7C 80 A3 是错误的。

上位机大约800ms查询一次。

cd***

国芯人*** 发表于 2025-8-12 15:43
尊敬的用户，您好：

感谢您对STC15W204S单片机在串口通信中偶发数据异常问题的关注。根据您提供的信息及代 ...

1、可以确定端口由P36/P37 切换到P30/P31的时候，P36/P37 无收发数据，端口切换回来，也是程序主动发的数据，按说不应该出现未识别的数据
2、通信协议本身由求和校验，和校验无关
3、应该没什么关系
4、没有多任务，单循环操作

依然不知道具体原因，

cd***

开始调节频率 ...                        [0.781"]
调节后的频率: 11.069MHz (0.087%)

正在重新握手 ... 成功                        [0.140"]
当前的波特率: 115200
正在擦除目标区域 ... 完成 !                [0.422"]
正在下载用户代码 ... 完成 !                [0.985"]
正在设置硬件选项 ... 完成 !                [0.047"]

更新后的硬件选项为:
  . 下次冷启动后系统时钟源为内部IRC振荡器
  . 当前的振荡器的频率: 11.069MHz
  . P3.2和P3.3与下次下载无关
  . 上电复位时增加额外的复位延时
  . 复位引脚用作普通I/O口
  . 检测到低压时复位
  . 低压检测门槛电压 : 2.69 V
  . 低压时不能进行EEPROM操作
  . CPU-Core最高工作电压 : 2.74 V
  . 上电复位时,硬件不启动内部看门狗
  . 上电自动启动内部看门狗时的预分频数为 : 256
  . 空闲状态时看门狗定时器停止计数
  . 启动看门狗后,软件可以修改分频数,但不能关闭看门狗
  . 下次下载用户程序时,不擦除用户EEPROM区
  . 下次下载用户程序时,没有相关的端口控制485
  . 下次下载时不需要校验下载口令
  . TXD与RXD为相互独立的IO
  . 芯片复位后,TXD脚为弱上拉双向口
  . 芯片复位后,P1.0输出高电平
  . 内部参考电压: 1249 mV (参考范围: 1150~1320mV)
芯片出厂序列号 : F514C5F6151459

  单片机型号: STC15W204S

  . 用户设定频率: 11.059MHz
  . 调节后的频率: 11.069MHz
  . 频率调节误差: 0.087%

erci***

看代码和报文对不上呀，CC DD字节呢



是否可上传复现问题的工程


硬件环境是怎样的，是否有外部干扰源呢？

cd***

erci*** 发表于 2025-8-12 17:38
看代码和报文对不上呀，CC DD字节呢

见附件，硬件简单，应该也没什么。不是我做的

cd***

erci*** 发表于 2025-8-12 17:38
看代码和报文对不上呀，CC DD字节呢

CC DD 是发给下面模块的，报文是上位机的

erci***

cd*** 发表于 2025-8-12 18:13
CC DD 是发给下面模块的，报文是上位机的

1L的报文对应哪一行呢，还是和代码对不上，怎么感觉是上位机发送方报文出了问题

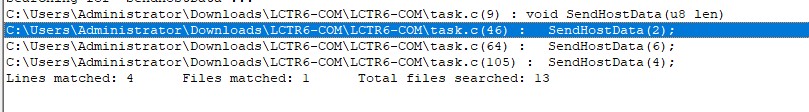

带AABB修饰的发报文函数SendHostData只有三处调用，
2，6，4发出来分别是5，9，7个字节


AA 03 03 02 00 03 B5 BB
A7 6D D0 20 A0 7C 80 A3
你这是5+3，八字节~

能对得上的只有回复报文，AA 03 00 AD BB，ExecSetLed？

cd***

erci*** 发表于 2025-8-12 18:58
1L的报文对应哪一行呢，还是和代码对不上，怎么感觉是上位机发送方报文出了问题

不好意思，代码我昨天修改了，之前的代码返回的多了一个字节03，我昨天去掉了。
