Ai8051 ADC/DMA数据问题

firef***

使用AiCube生成的Ai8051的程序，P1.0(ADC0)输入1Hz三角波，但使用usb_cdc输出的数据怎么有点乱，里面很多0000数据不知道为什么。研究好久没找到原因，哪位大佬帮忙看下(里面的程序基本都是AiCube生成的)

工程文件下载链接

输出的数据如下（1004个，我只了截取一部分，头和尾）

0C39
0000
0C39
0C2C
0000
0C2C
0C1C
0000
0C1C
0C12
0000
0C12
0C07
0000
0C07
0BFD
。。。。。。。


0000
03F4
03E9
0000
03E9
03DC
0000
03DC
03CF

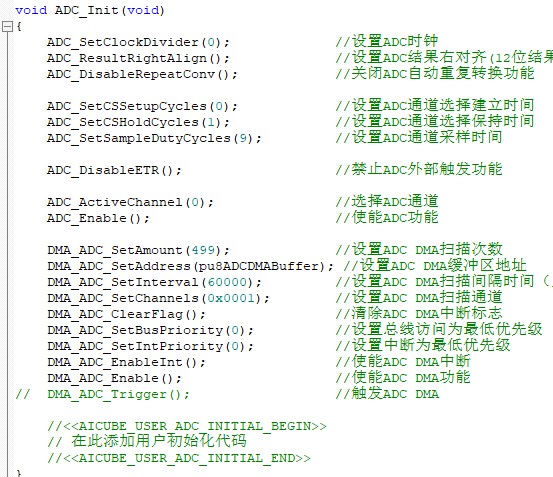

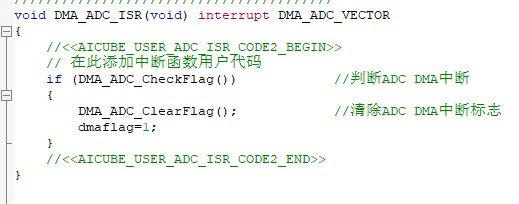

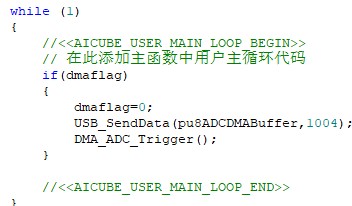

程序如下：

国芯人***

尊敬的用户，您好！

感谢您对国芯人工智能（AiCore）产品的关注与支持。关于您在使用Ai8051芯片时遇到的ADC/DMA数据异常问题，我们已仔细阅读您的描述，并结合技术原理进行分析，以下为可能的原因及建议：

一、问题概述

您提到使用AiCube生成的程序配置了P10（ADC0）采集1Hz三角波，并通过USB CDC输出数据。但实际输出中出现了大量“0000”数据，导致数据不完整或异常。

从您提供的部分数据来看，存在明显的“0000”间隔，且数值波动规律性较强，这可能是由于ADC采样未正确触发、DMA传输异常或USB通信机制未同步所导致。

二、可能原因分析

1. ADC采样频率与信号频率不匹配
您提到输入的是1Hz三角波，而ADC采样频率若设置不当（如低于奈奎斯特频率），可能导致采样点丢失或数据失真。
建议检查ADC的采样率配置是否合理，确保其高于被测信号的两倍频率（即至少2Hz以上）。对于低频信号，可适当提高采样率以增强数据完整性。

2. DMA配置异常或未正确启用
在Ai8051中，DMA用于高效传输ADC采集的数据至内存缓冲区。若DMA未正确初始化或中断未处理，可能导致数据丢失或读取错误。
检查DMA通道是否已正确配置，包括源地址、目标地址、传输长度、触发方式等参数。
确保DMA中断已使能，并在中断服务函数中处理数据缓冲区的读取逻辑。

3. USB CDC通信速率或缓冲区不足
USB CDC接口的数据传输依赖于主机端的接收能力。如果缓冲区大小不足或传输速率不匹配，可能导致部分数据丢失或被丢弃。
检查USB CDC的发送缓冲区大小，确保其足够容纳ADC采集的数据量。同时确认主控端程序是否及时读取数据，避免溢出。

4. ADC通道未正确选择或配置
P10（ADC0）作为ADC输入通道，需确保在代码中正确选择了该通道，并设置了正确的参考电压、分辨率等参数。
若ADC通道配置错误，可能导致采样值始终为零或无效数据。

5. 程序逻辑中存在数据覆盖或读取错误
AiCube生成的代码可能存在逻辑缺陷，例如在DMA完成前就尝试读取数据，或在循环中未正确管理数据指针。
建议检查ADC数据存储区域的访问逻辑，确保在DMA完成后再进行读取操作，避免数据覆盖或读取空值。

三、建议排查步骤

1. 检查ADC配置
确认ADC0通道已启用，并配置了正确的参考电压和分辨率。
验证ADC采样率是否满足信号要求。

2. 验证DMA功能
检查DMA通道是否正常工作，确保ADC数据能够正确传输到缓冲区。
添加调试信息，观察DMA中断是否被触发，以及数据是否被正确写入。

3. 优化USB CDC传输
提高USB CDC的发送缓冲区大小，确保数据不会因缓冲区满而丢失。
在PC端使用串口调试工具（如Putty、XCOM等）实时监控输出数据，判断是硬件问题还是软件问题。

4. 添加调试输出
在关键位置添加打印语句，如ADC采集状态、DMA传输状态、USB发送状态等，帮助定位问题所在。

5. 测试其他ADC通道
尝试使用其他ADC通道（如ADC1、ADC2）进行测试，排除P10本身是否存在硬件或配置问题。

四、总结

您遇到的“0000”数据问题，很可能由ADC采样、DMA传输或USB通信中的某个环节异常引起。建议按照上述步骤逐一排查，重点检查ADC与DMA的协同工作情况，以及USB CDC的数据传输稳定性。

如您愿意提供更详细的代码片段或配置信息，我们将进一步协助您定位问题根源。

如果您有其他技术问题或需要进一步支持，请随时联系我们，国芯人工智能将竭诚为您服务。

国芯人工智能（AiCore）技术团队
2025年4月

[本文内容由国芯人工智能辅助生成，仅供参考]

firef***

Ai说一堆啥呀，几乎跟没说一样

erci***

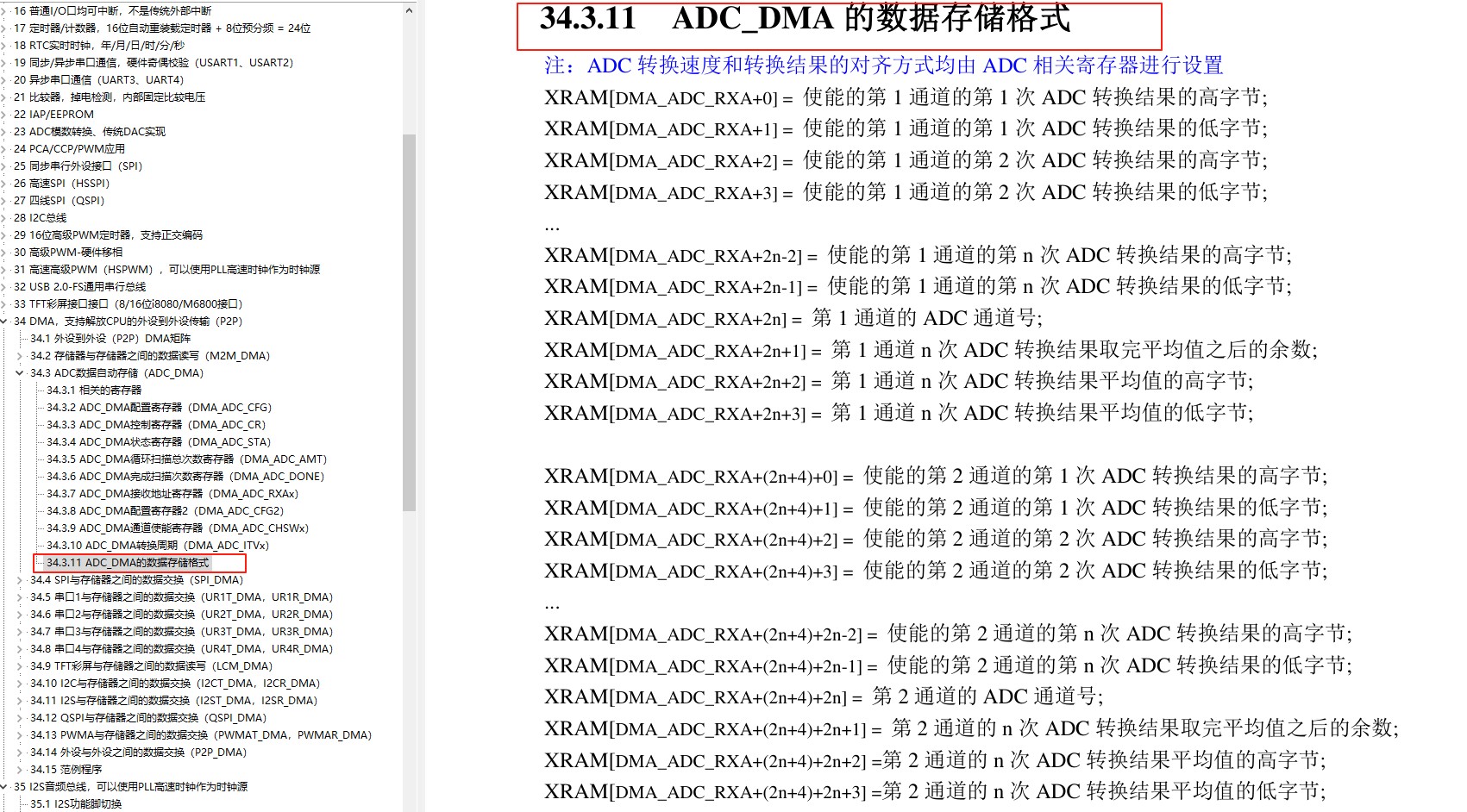

ADC_DMA的数据解析看这一章节，另外上传下完整工程可帮测试下

firef***

erci*** 发表于 2025-8-12 16:41
ADC_DMA的数据解析看这一章节，另外上传下完整工程可帮测试下

工程请见下面，我以为不能上传附件。原来可以
dma.7z (117.95 KB, 下载次数: 5)

2025-8-12 17:27 上传

点击文件名下载附件

梁***

你将数据发串口，使用AiCube-ISP-v6.95Z里的串口绘图功能就可以看到图形。

firef***

梁*** 发表于 2025-8-12 17:37
你将数据发串口，使用AiCube-ISP-v6.95Z里的串口绘图功能就可以看到图形。

串口绘图看到的图形也不对，因为本身数据就不对。不可能正常数据里面，夹着0000的数据

erci***

firef*** 发表于 2025-8-12 17:54
串口绘图看到的图形也不对，因为本身数据就不对。不可能正常数据里面，夹着0000的数据 ...

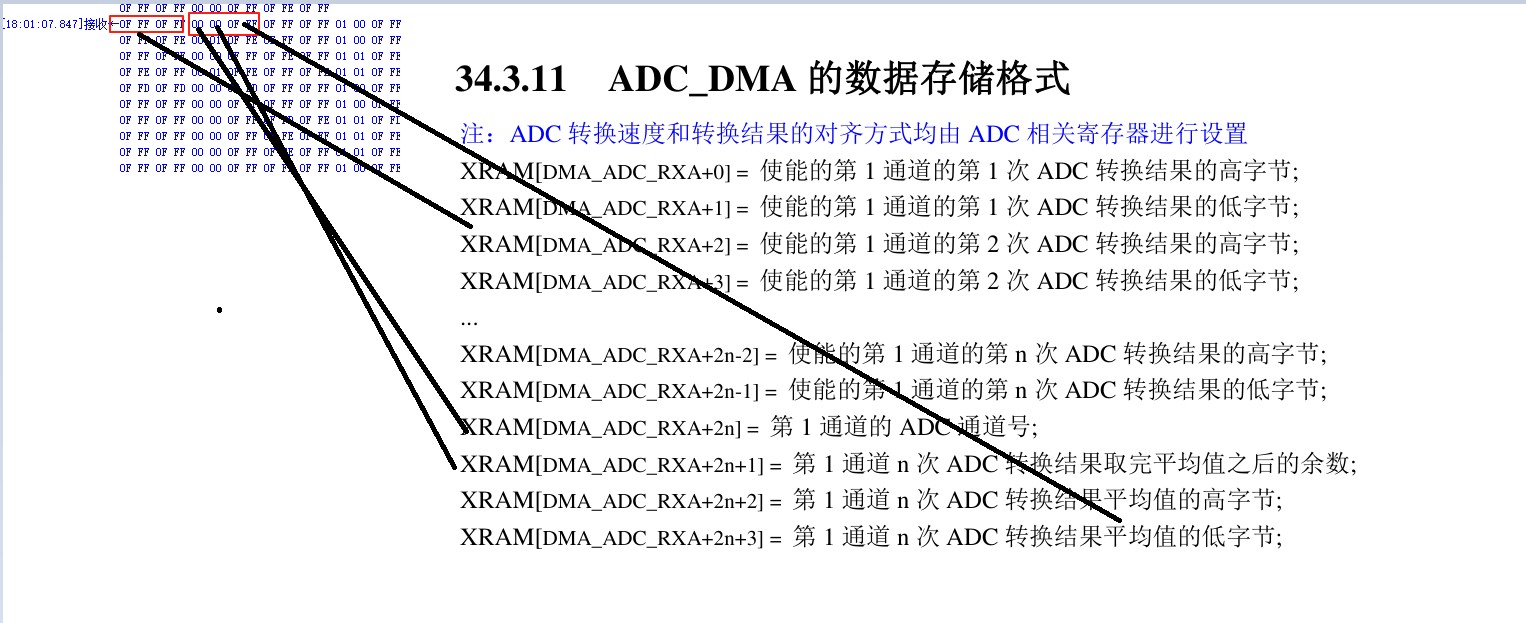

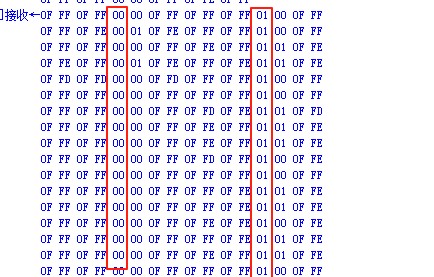

这样解析，第一个00是通道号，第二个00是余数



adc初始化修改两行就清晰了，
DMA_ADC_CFG2 = 8; 转换次数改为2，
DMA_ADC_SetChannels(0x0003); 多开一个通道

firef***

erci*** 发表于 2025-8-12 18:05
这样解析，第一个00是通道号，第二个00是余数

我不知道是我理解的不对还是大佬看错了
我设置的dma采样是500次，也就是前1000个数据都是采样数据。1001才是通道号，1002是余数，1002-1004是平均值吧？我一次打印的是1004个数据 "USB_SendData(pu8ADCDMABuffer,1004);"

另外，我DMA明明只开启了一个通道，不知道大佬那里怎么变成2个了，说我多开了个通道(0x0003)？ DMA_ADC_SetChannels(0x0001)

erci***

firef*** 发表于 2025-8-12 18:16
我不知道是我理解的不对还是大佬看错了
我设置的dma采样是500次，也就是前1000个数据都是采样数据。1001才 ...

03和转换次数是我 改的，为了你方便观察数据格式
