8H2K12U芯片问题困惑

erci*** · 发表于 2025-8-14 15:10:19

江南*** 发表于 2025-8-14 14:55
OLED12864屏

这个DC用独立IO控制
用硬件SPI除了SS引脚，别的不建议再当IO用的：


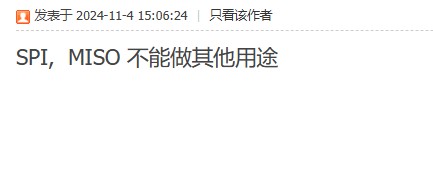

之前8H4K64TL驱动成功这个DC引脚接的哪？也是MISO？

江南*** · 发表于 2025-8-14 15:40:39

erci*** 发表于 2025-8-14 15:10
这个DC用独立IO控制
用硬件SPI除了SS引脚，别的不建议再当IO用的：

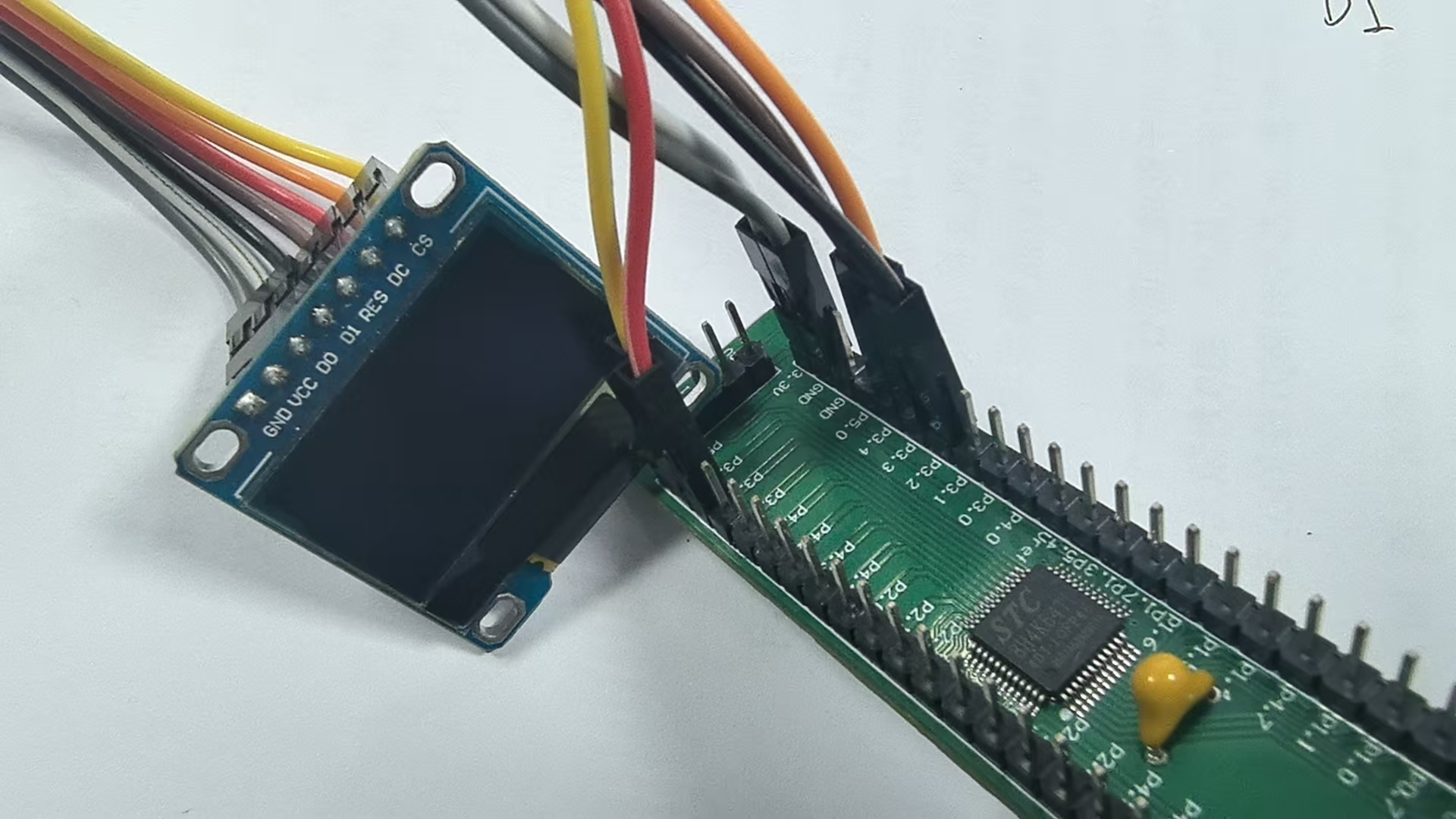

但我在8H4K64TL芯片上通过测试，现在为了降成本选用了STC8H2K12U芯片，发现点不亮OLED12864屏

erci*** · 发表于 2025-8-14 16:37:55

江南*** 发表于 2025-8-14 15:40
但我在8H4K64TL芯片上通过测试，现在为了降成本选用了STC8H2K12U芯片，发现点不亮OLED12864屏
...

8H4K64TL的电路原理图可以发下看看吗，也是DC连接的MISO?

江南*** · 发表于 2025-8-15 10:55:08

erci*** 发表于 2025-8-14 16:37
8H4K64TL的电路原理图可以发下看看吗，也是DC连接的MISO?

您好，我们直接连线的，原本想测试OK后，就画板子做产品了，结果找不到问题点

erci*** · 发表于 2025-8-15 11:32:43

江南*** 发表于 2025-8-15 10:55
您好，我们直接连线的，原本想测试OK后，就画板子做产品了，结果找不到问题点

...

没有试下上面说的DC引脚换个独立IO吗？

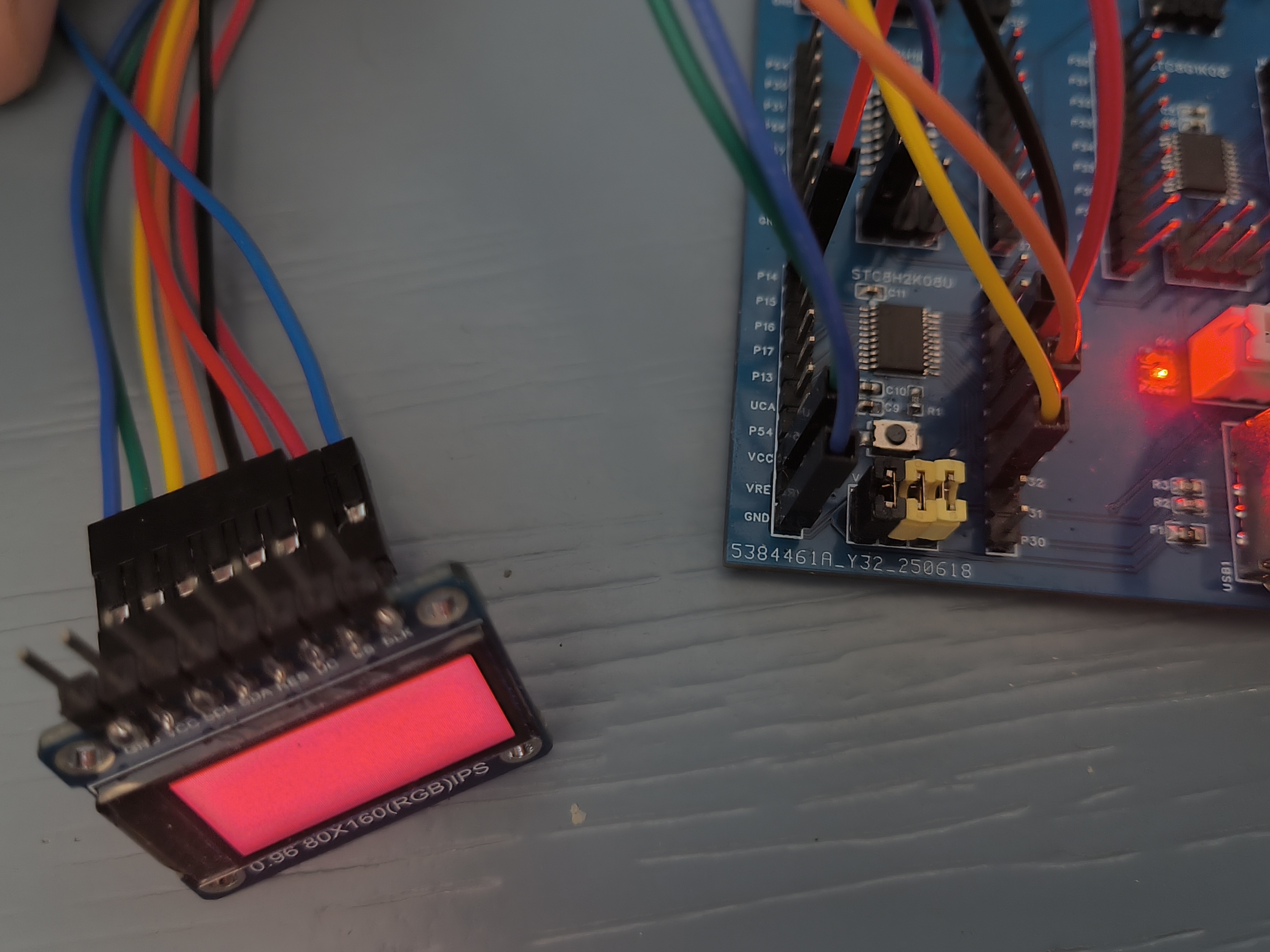

我用8H2K08U测试，程序没什么大问题，换个屏驱，换个DC引脚，就可以点亮了

test程序.zip (23.52 MB, 下载次数: 4)

江南*** · 发表于 2025-8-15 17:45:41

erci*** 发表于 2025-8-15 11:32
没有试下上面说的DC引脚换个独立IO吗？

我用8H2K08U测试，程序没什么大问题，换个屏驱，换个DC引脚，就 ...

谢谢，测试OK 能说明一下原因吗？ P14 我原想用于PWM输出的

erci*** · 发表于 2025-8-15 17:59:57

江南*** 发表于 2025-8-15 17:45
谢谢，测试OK 能说明一下原因吗？ P14 我原想用于PWM输出的

这个目前了解到的因素是这个8H2K12U型号新增了MOSI\MISO引脚交互功能，所以和8H4K64TL在spi硬件表现上有这么个差异。

江南*** · 发表于 2025-8-15 21:01:59

erci*** 发表于 2025-8-15 17:59
这个目前了解到的因素是这个8H2K12U型号新增了MOSI\MISO引脚交互功能，所以和8H4K64TL在spi硬件表现上有 ...

谢谢
