8H2K12U驱动硬件SPI问题请教

江南***

附件：STC8H2K12U_TEST.zip

神***

====================================================

神***

国芯人***

尊敬的用户：

您好！感谢您对国芯人工智能的关注与支持。关于您在使用STC8H2K12U(QFN20)芯片驱动OLED12864屏时遇到的问题，我们非常理解您的困惑，并对此进行专业分析与解答。

首先，STC8H2K12U是一款基于8051内核的增强型单片机，具备硬件SPI功能。该芯片支持SPI通信接口，包括SPI1和SPI4两个通道，理论上可以用于驱动SPI设备，如OLED12864显示屏。因此，STC8H2K12U并非不能使用硬件SPI，而是需要从多个方面排查可能存在的问题。

以下为常见原因及建议：

一、引脚配置问题
STC8H2K12U的QFN20封装引脚有限，部分SPI引脚可能与其他功能复用（如ADC、I²C等）。请确认以下几点：
SPISCK、SPIMOSI、SPIMISO、SPICS是否正确配置为SPI模式；
是否存在其他外设占用这些引脚导致冲突；
可通过查阅《STC8H系列单片机数据手册》确认各引脚功能定义。

二、SPI初始化配置错误
硬件SPI的初始化代码是否正确？建议检查以下内容：
SPI工作模式（CPOL、CPHA）是否与OLED屏要求一致；
SPI主从模式设置是否正确；
SPI波特率是否合理，确保与OLED屏通信速率兼容；
是否开启SPI中断或DMA传输（若使用）。

三、OLED驱动代码适配性
虽然STC8H4K64TL可以正常点亮OLED，但不同型号的MCU可能存在寄存器差异或外设配置方式不同。建议：
检查OLED驱动代码中是否有依赖于特定MCU的特殊寄存器配置；
确保驱动代码兼容STC8H2K12U的SPI模块；
尝试使用标准SPI驱动库或官方示例程序进行测试。

四、电源与信号完整性
OLED屏供电电压是否稳定；
SPI信号线是否存在干扰或阻抗不匹配；
建议使用示波器或逻辑分析仪检测SPI时序是否正常。

五、固件版本与开发环境
确认使用的开发工具（如STC-ISP、Keil、IAR等）是否支持STC8H2K12U；
检查是否使用了正确的编译器库文件；
更新至最新版固件或驱动程序。

六、替代方案建议
如果上述排查仍无法解决问题，可考虑以下替代方案：
使用软件SPI模拟实现OLED驱动；
更换为具有更多SPI引脚的MCU型号（如STC8H4K64TL）；
采用外部SPI扩展芯片（如MAX7219）间接控制OLED。

综上所述，STC8H2K12U支持硬件SPI功能，能否成功驱动OLED12864屏取决于系统配置、代码适配及外围设计是否合理。建议您按照上述方向逐一排查，并结合实际调试结果进一步优化。

如需更详细的代码示例或技术支持，欢迎联系国芯人工智能技术团队，我们将竭诚为您服务。

祝您项目顺利！

国芯人工智能
2025年4月

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

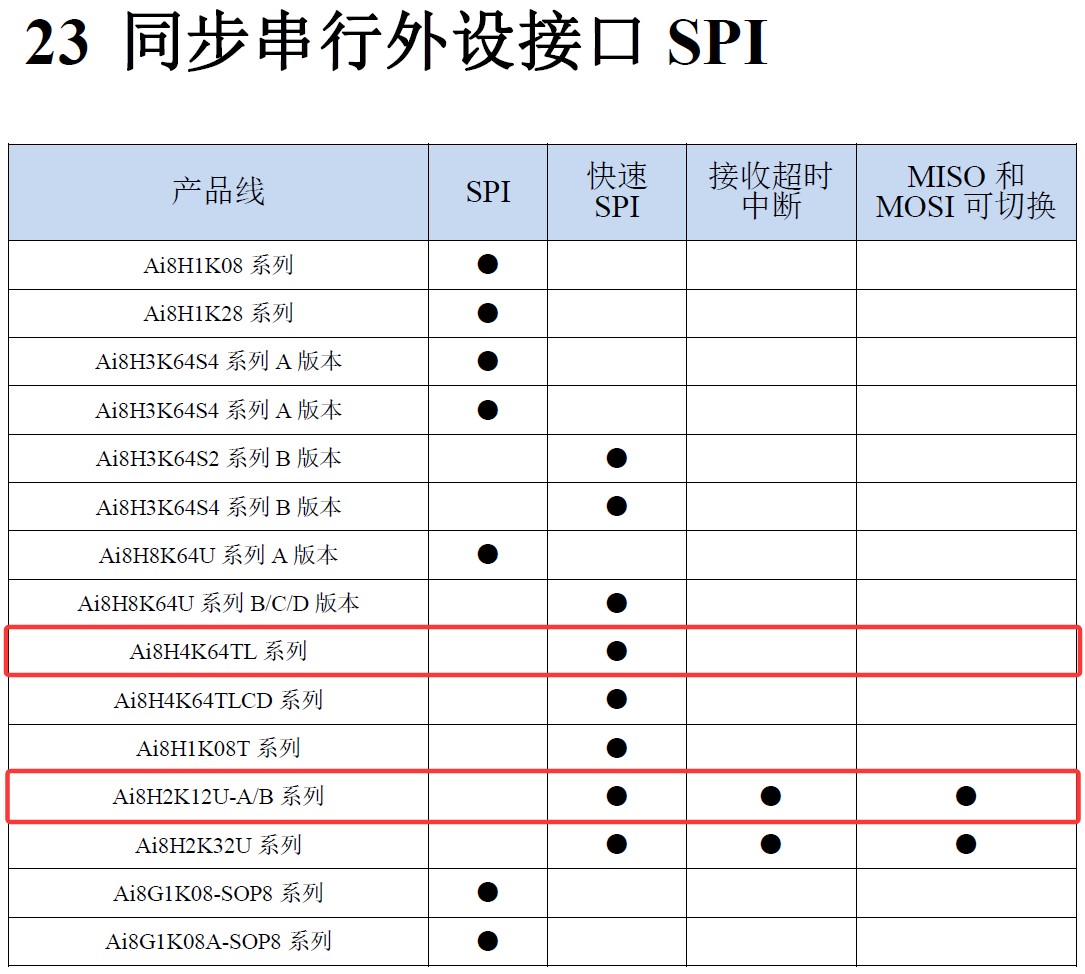

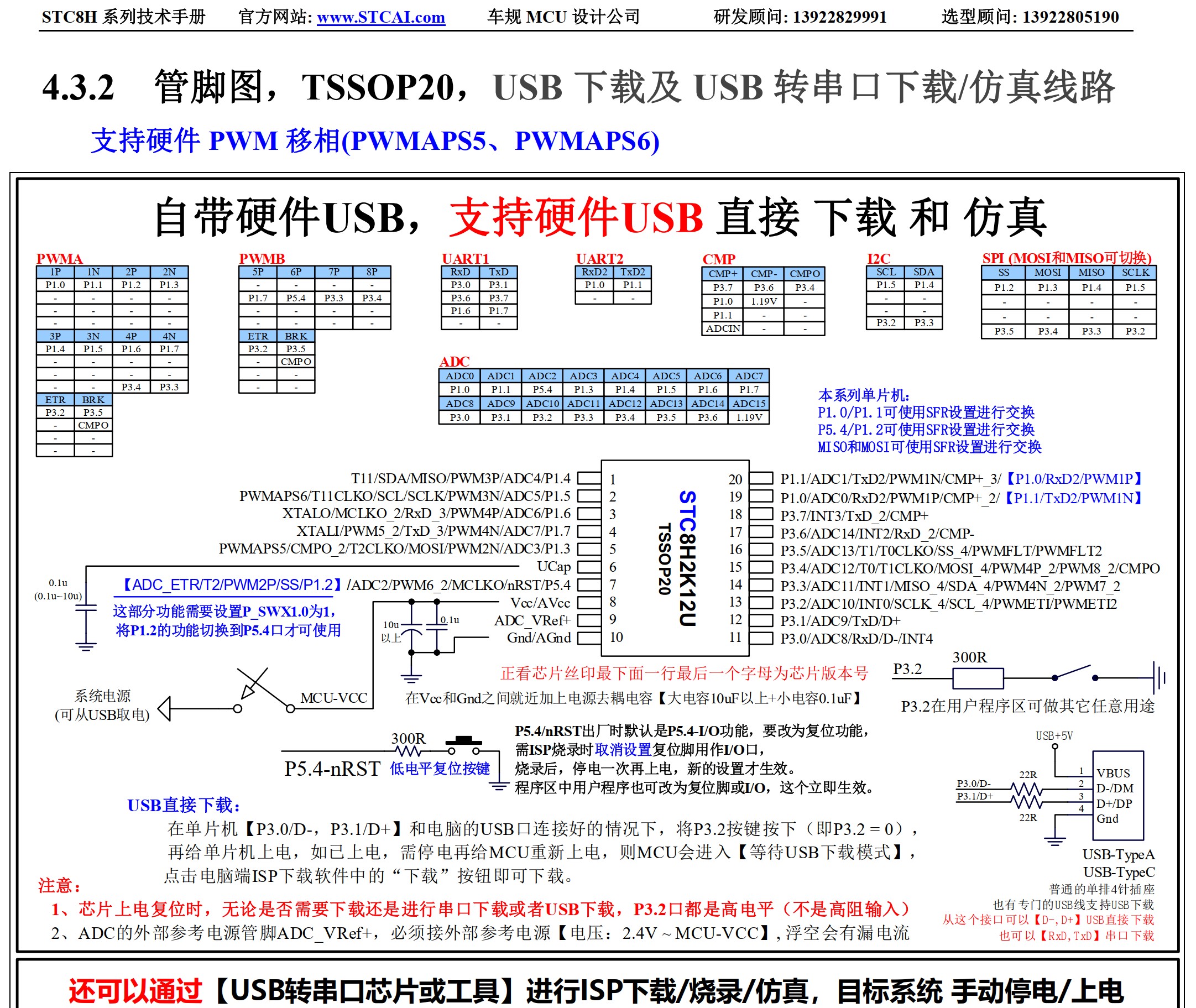

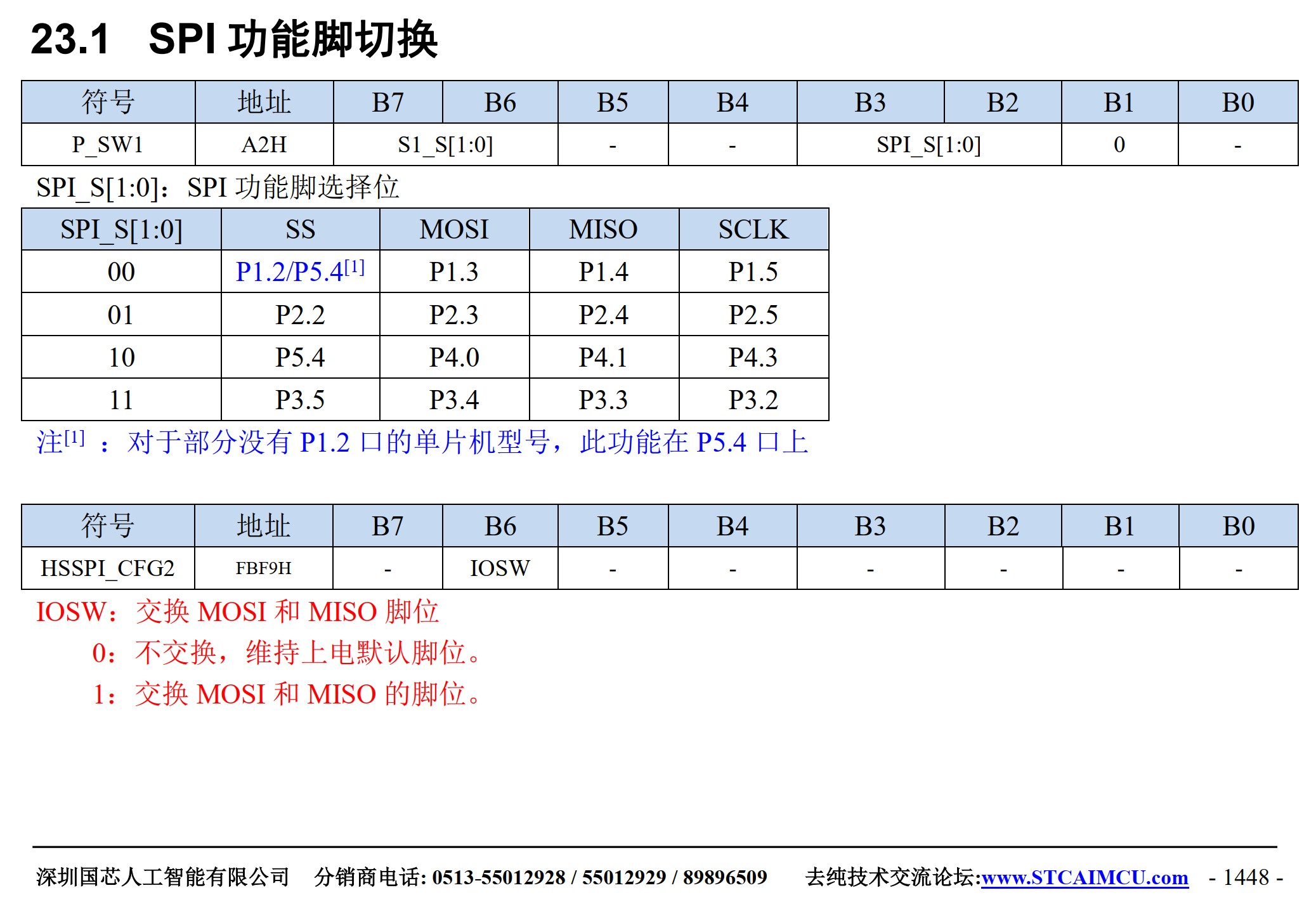

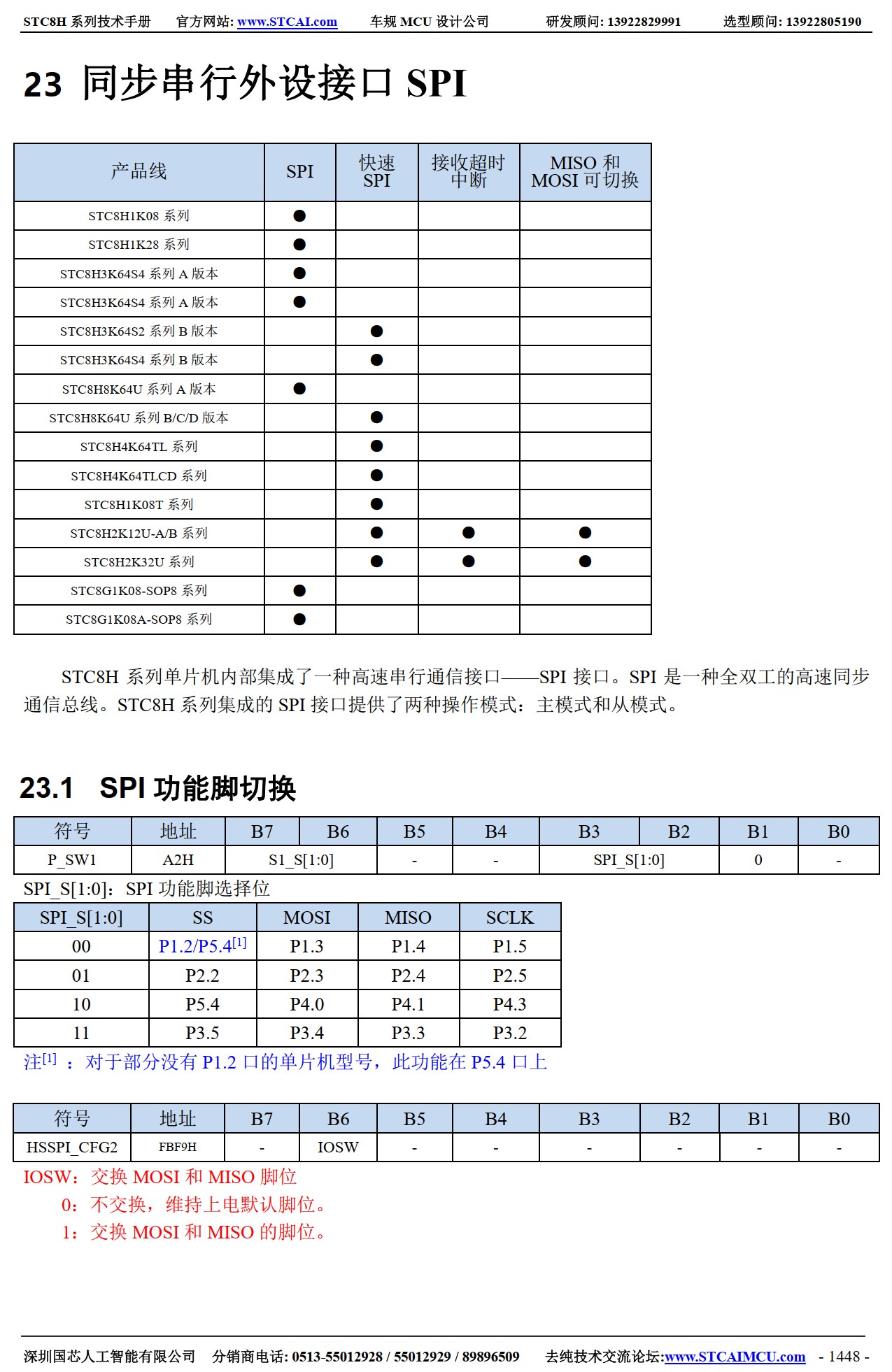

都有SPI，区别是接收超时中断和MISO/MOSI切换，检查一下是不是这些差异导致的
还有尝试降低频率设置IO模式等操作，检查FLASH和XDATA是否溢出

江南***

Debu*** 发表于 2025-8-8 14:43
都有SPI，区别是接收超时中断和MISO/MOSI切换，检查一下是不是这些差异导致的
还有尝试降低频率设置IO模式 ...

您好，谢谢回复！
          程序是用了查询，没有用到中断，MISO和MOSI硬件（接线）软件都尝试过，降低设置频率也都尝试了，因在选型时测试，程序量不大，不太可能溢出，真的不知道还有什么问题，原先想用便宜的芯片，现在看来不行了

神***

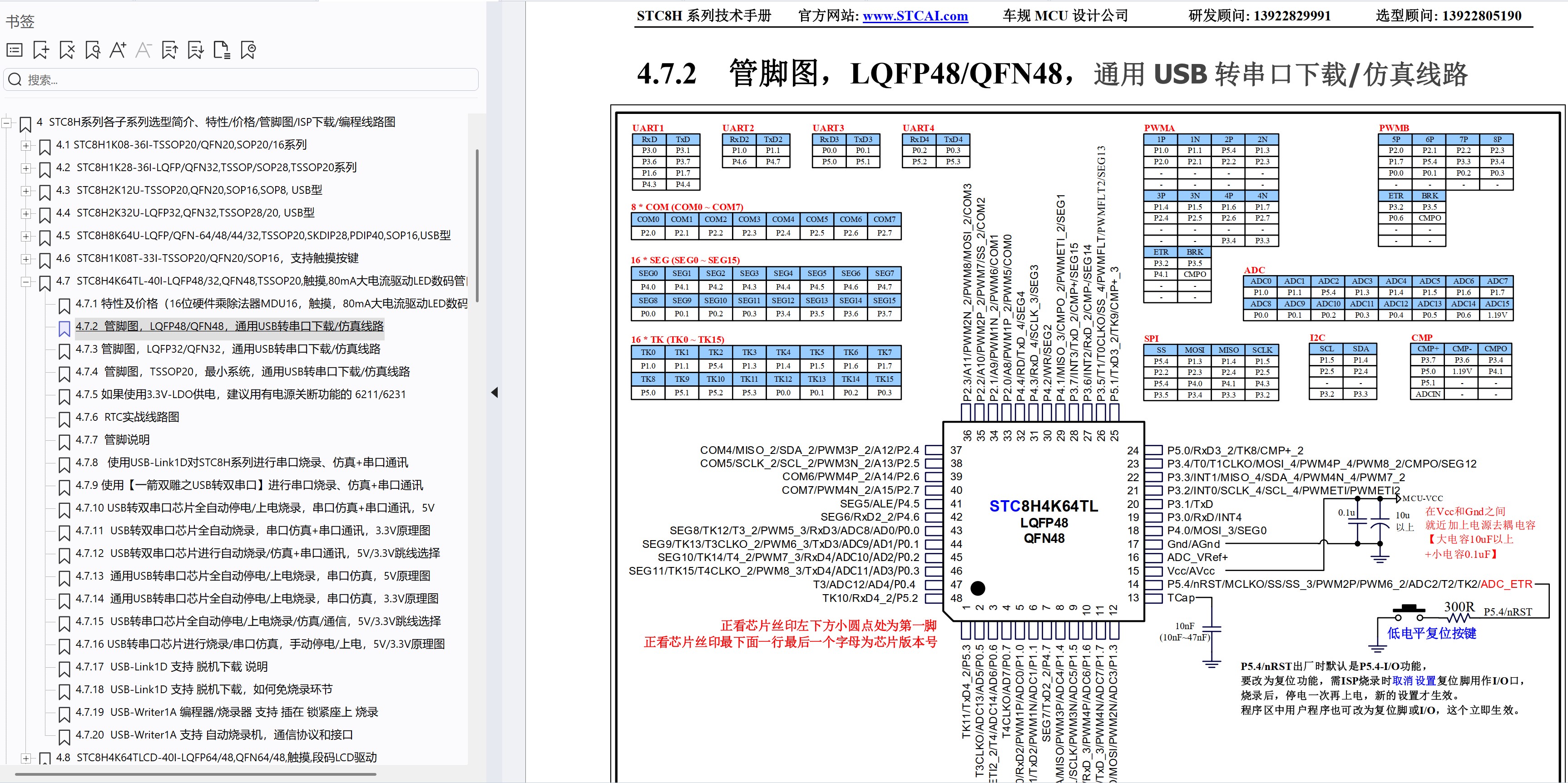

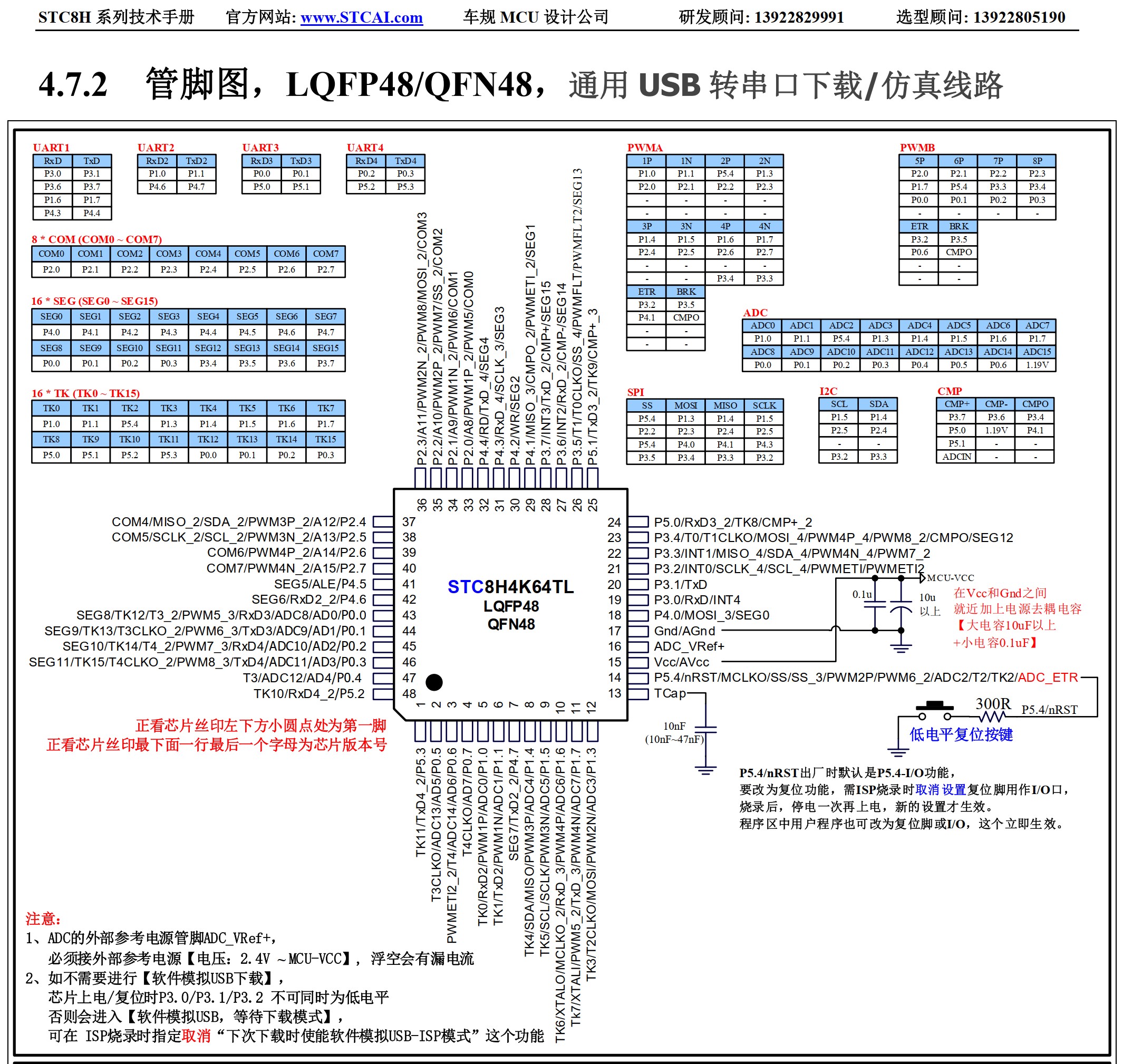

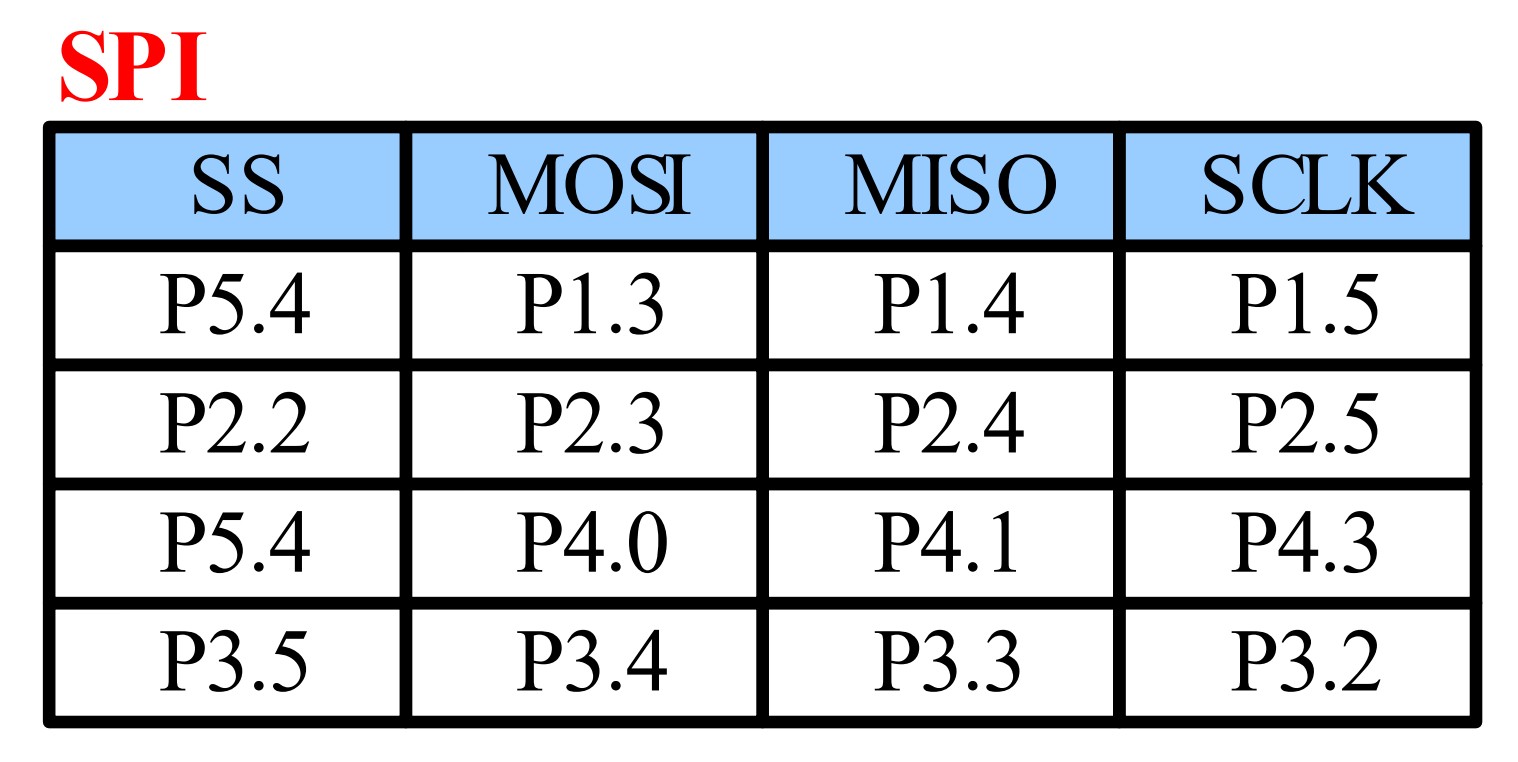

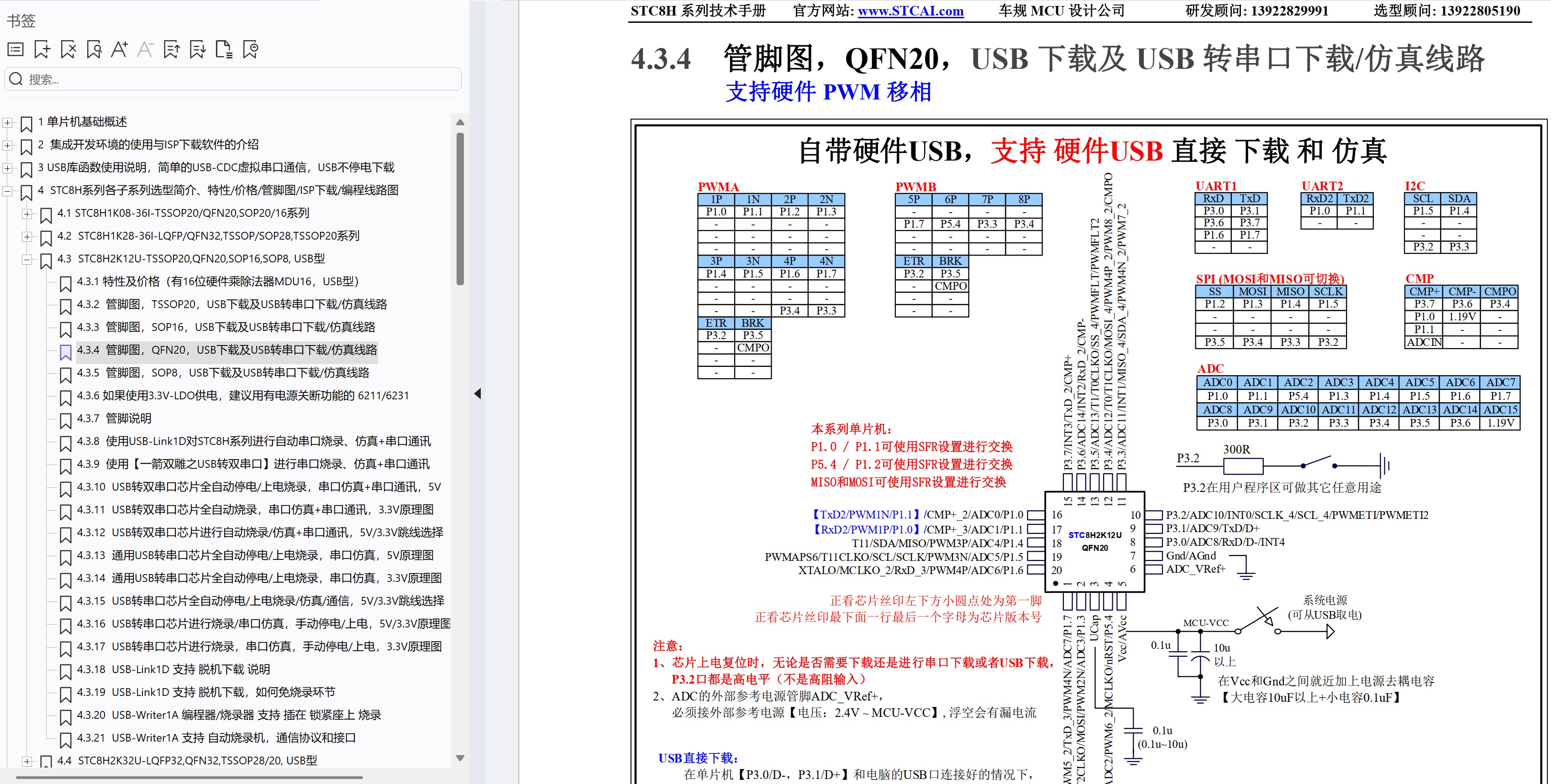

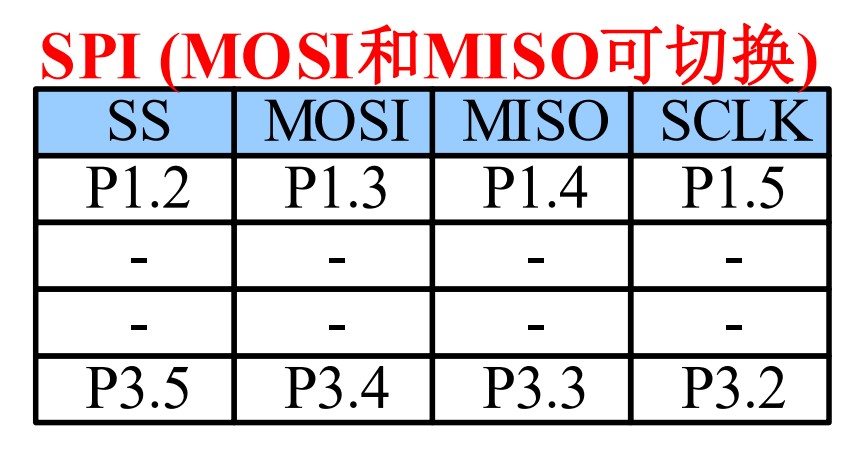

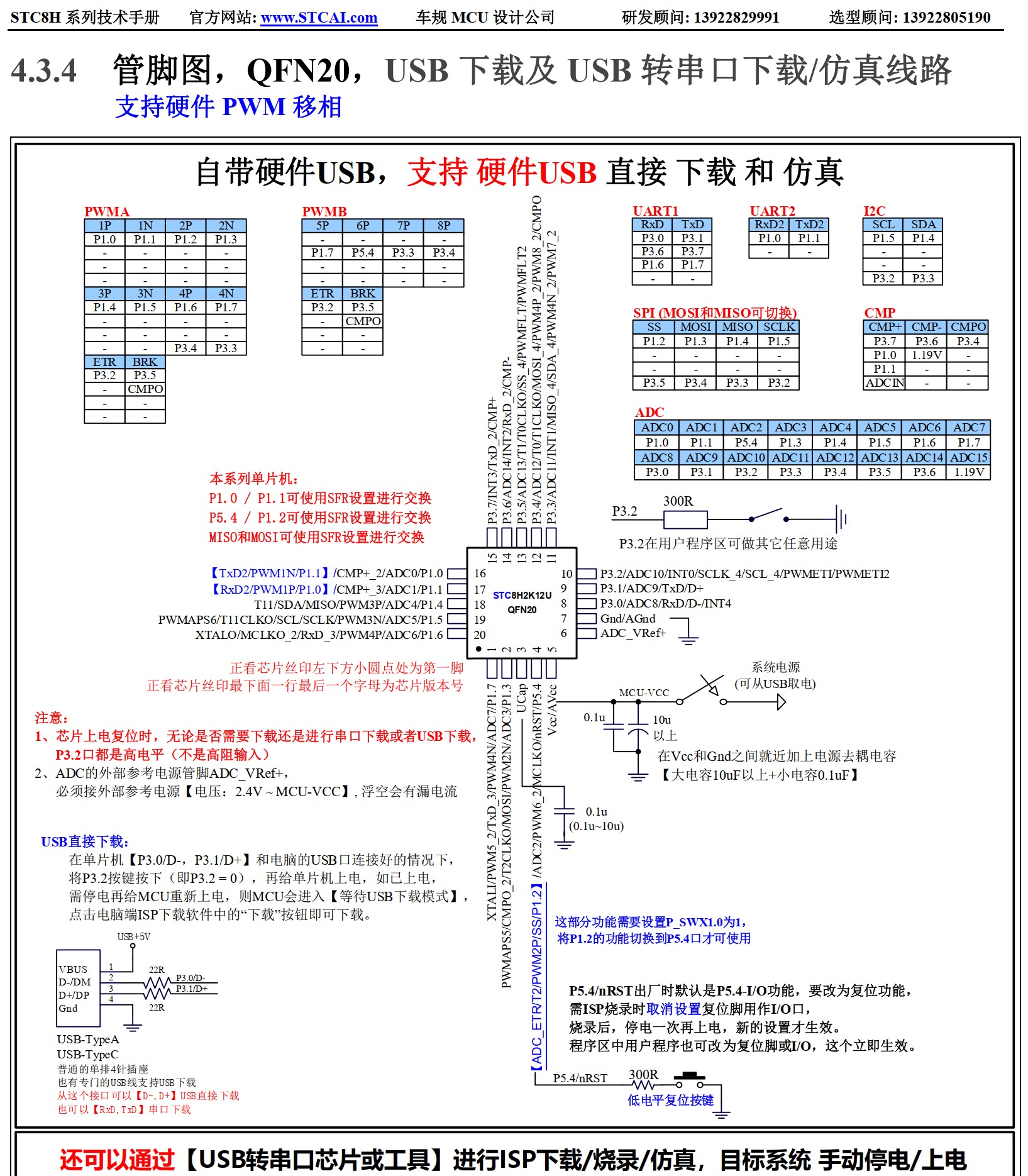

https://www.stcaimcu.com/data/download/Datasheet/STC8H.pdf

神***

神***

一定是楼主哪程序搞错了，
将原理图的 PDF, 最简测试程序发上来
大家帮分析

江南***

神*** 发表于 2025-8-10 19:06
一定是楼主哪程序搞错了，
将原理图的 PDF, 最简测试程序发上来
大家帮分析 ...

压缩附件怎么传上来？
