nRST 易被干扰导致死锁，必须断电重启 | 把你原理图贴出来，...全过程的视频

神***

楼主把你原理图贴出来，
尤其电源部分 ！！！
把你最小测试程序发上来，
拍个实际全过程的视频发上来，
否则就是在讲笑话

神***

micr*** 发表于 2025-8-8 10:49
另一个小板子也可以重现

这个板没有复位，如何测出复位按键反复按会死机 ？

神***

micr*** 发表于 2025-8-8 10:13
官方的擎天柱板子就可以重现， 任何最小系统都可以

这个板有复位按键，全国人民没测出来，反复按复位按键会死机
DebugLab, 帮按一百次复位测试下

Debu***

神*** 发表于 2025-8-8 13:15
这个板有复位按键，全国人民没测出来，反复按复位按键会死机
DebugLab, 帮按一百次复位测试下 ...

取消勾选复位脚做IO口，让复位脚做复位脚功能有效后

USB下载，下载后连接USB

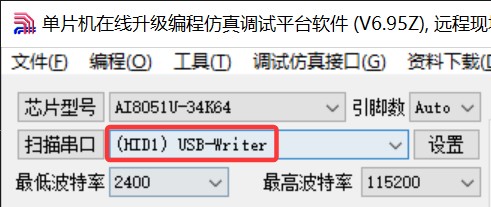

首次按复位键会进入USB下载状态

再按USB，可以复位并运行用户程序
改为连接Link1D，按100次复位键，正常工作
楼主应检查是否意外进入USB下载状态
如需使用按键复位，复位时P30、P31不能同时为低电平

神***

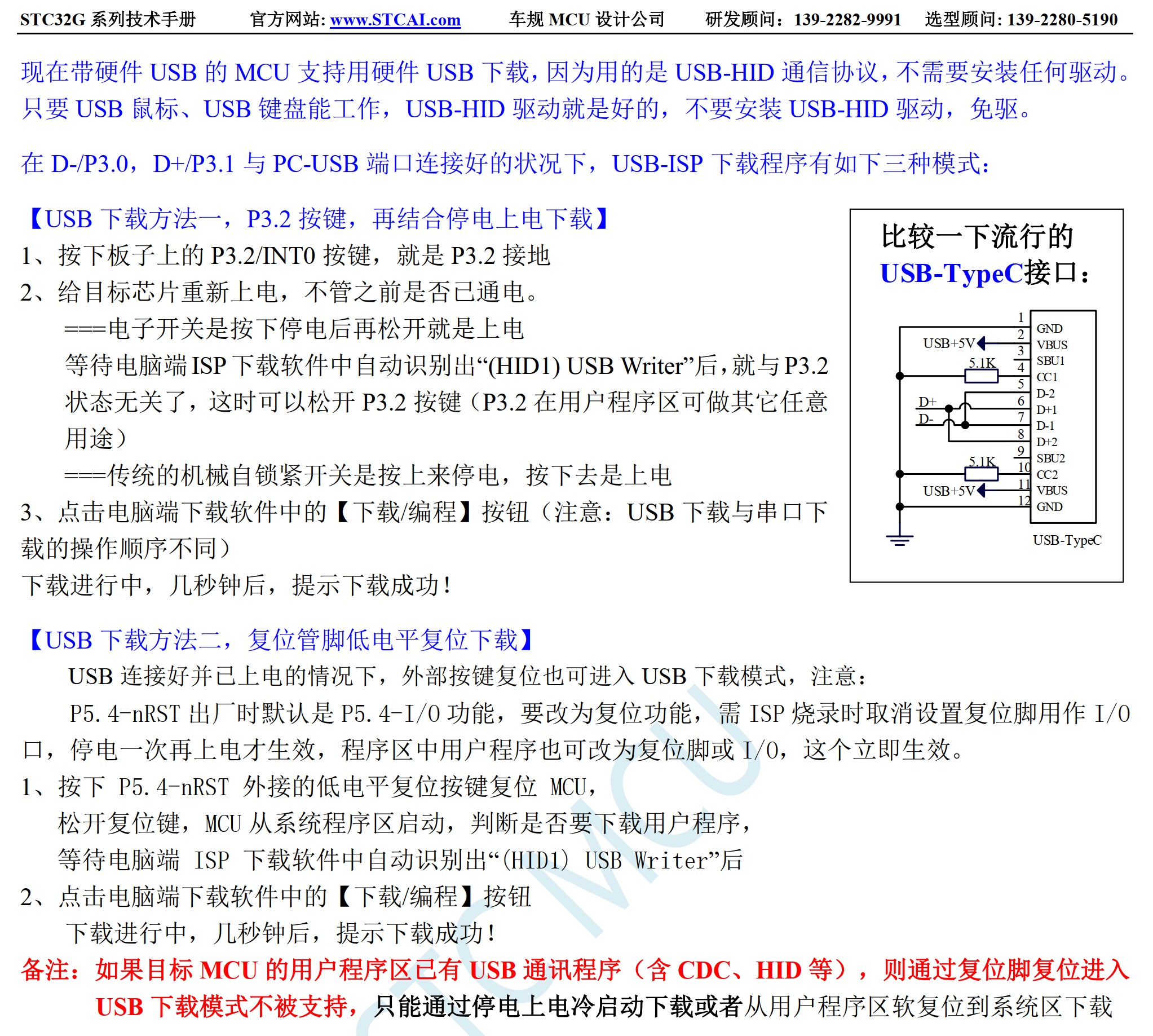

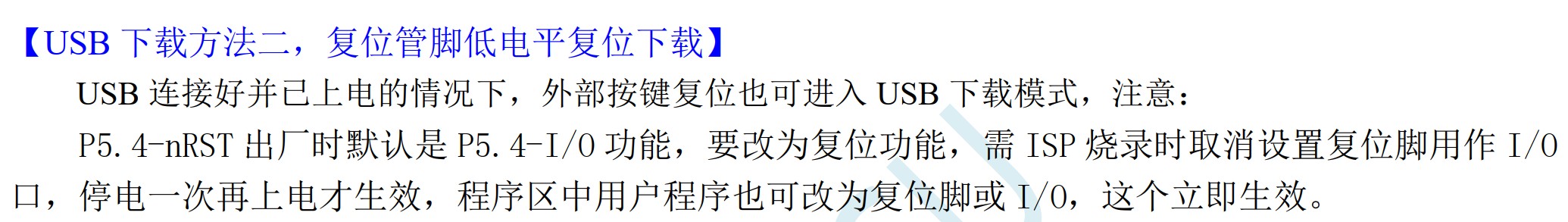

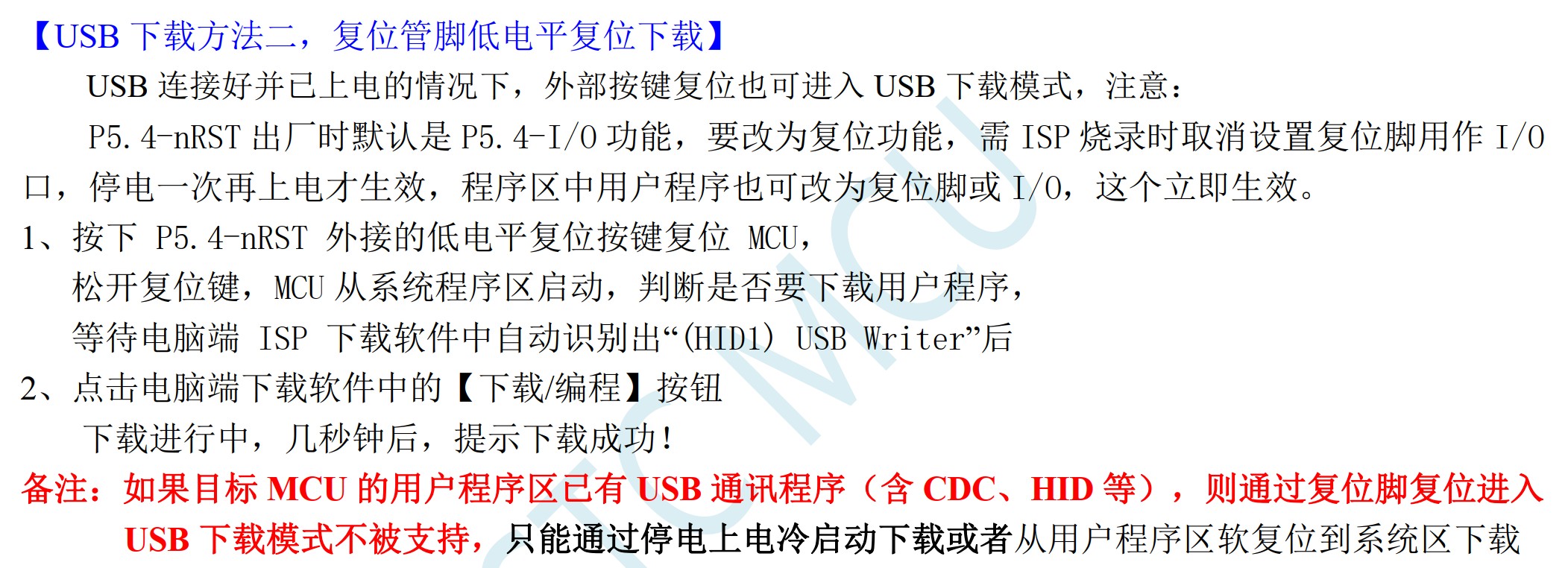

遇到第二种符合进入等待 USB下载模式的情况：



=========================================================



=========================================================

micr***

和下载代码无关， 下载完成后，再冷启动后，可反复重现。 有空我拍个视频

micr***

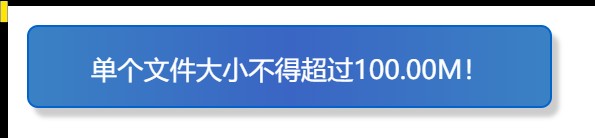

上传失败，限制太紧了，换个地方再传吧

micr***

下载一个P2口跑马灯，正常运行时右上角8个LED灯依次点亮0.1秒， 万用表使用电流档短接RST and GND

https://www.bilibili.com/video/BV1U6tmzBE4c

_奶***

所以 三天了 有结果了么

网***

micr*** 发表于 2025-8-8 12:26
在空间受限系统里增加元件是困难的。  我的系统里就一个按键控制2个状态ON/OFF, 可以利用复位键来控制，每 ...

片内集成的复位芯片810,只监测电源电压幅度,然后输出接到复位脚,
你测试的电路,是直接给复位脚快速激励杂波干扰信号.所以就跟片内810无关了.
我理解你的用法和测试目的.估计是单片机响应一次复位过程中,又来了个复位电平,这时候上一次复位动作还没完成,单片机对于这种反复快速的复位信号具体有没有应对措施,只有STC才知道
但是这种使用复位脚,又不对复位脚信号做抗干扰处理的用法,估计没人这么干吧.
当然,如果STC能够想办法应对这种特殊情况,避免锁死现象.就更好了.
