双串口下载器无法给15W4K48S4下载程序

[复制链接]
Chen***
  • 打卡等级：初来乍到
  • 打卡总天数：2
  • 最近打卡：2025-08-05 17:58:29
已绑定手机

1

主题

3

回帖

19

积分

新手上路

积分
19
发表于 2025-8-3 15:38:47 | 显示全部楼层 |阅读模式
请教一下：

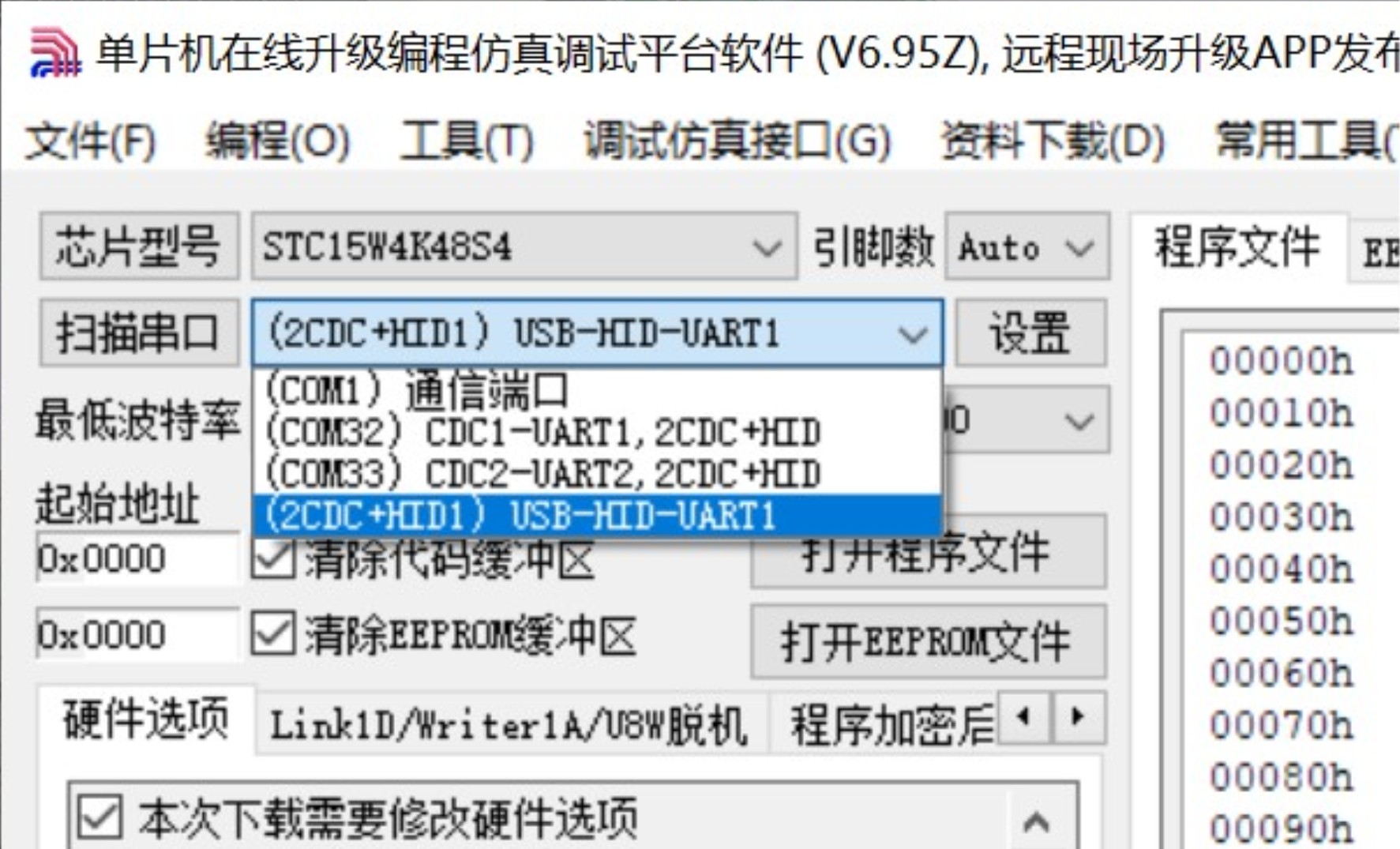

用双串口下载器给15W4K48S4下载程序，
在ISP进行到正在擦除目标区域，就提示通信超时，下载失败。

用了两个双串口下载器，一个主控AI8H8K64U，另一个主控USB-2UART。

但它们给8A8K64S4单片机下载是正常的。
用其他的下载器比如CP2102，FT232，好好搭搭之类的给15W4K48S4下载固件都是正常的。
是啥原因？





SCH_STC15W_2025-08-03.pdf

281.19 KB, 下载次数: 7

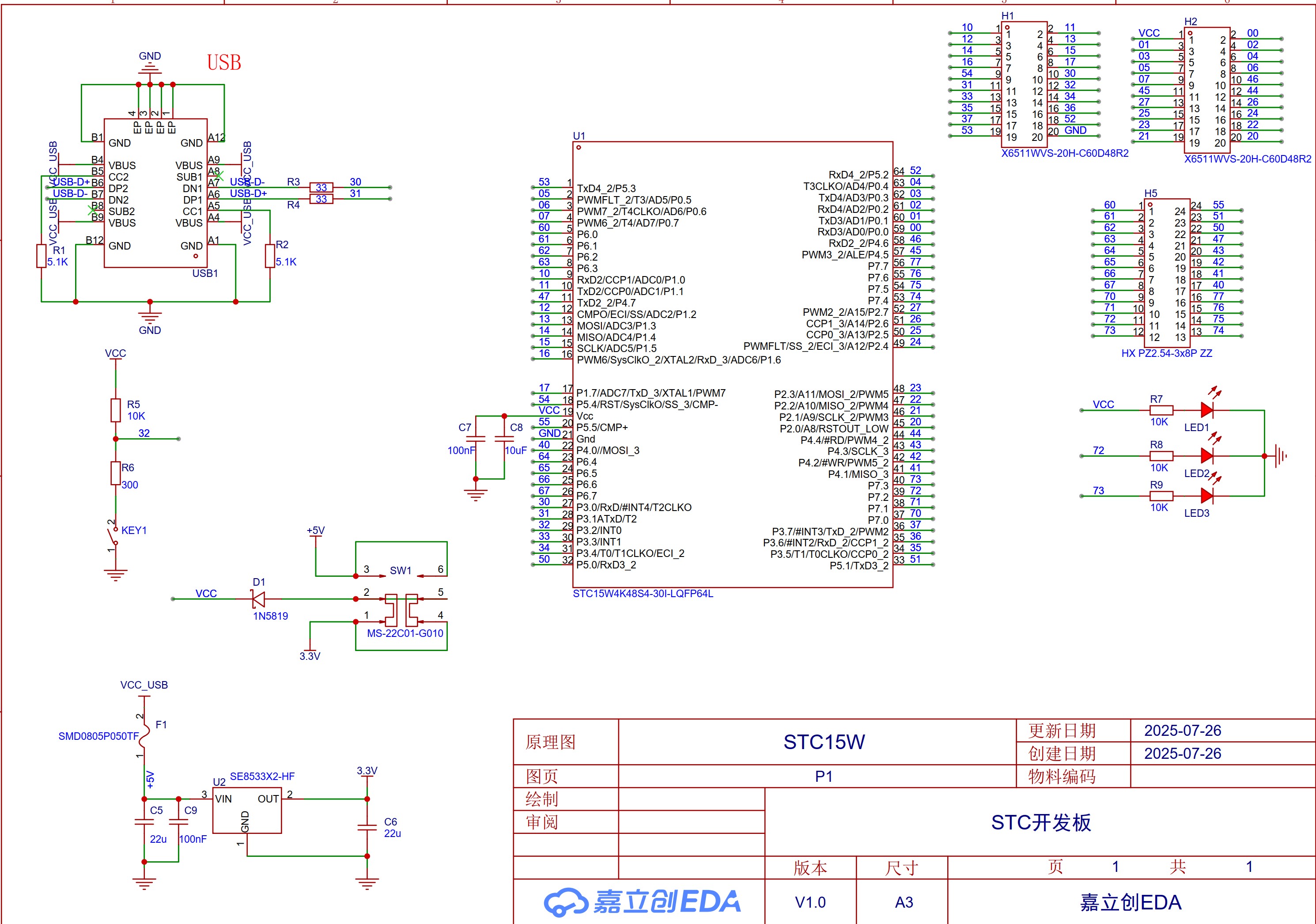

STC15W单片机开发板原理图

SCH_STC双串口_2025-08-03.pdf

160.8 KB, 下载次数: 6

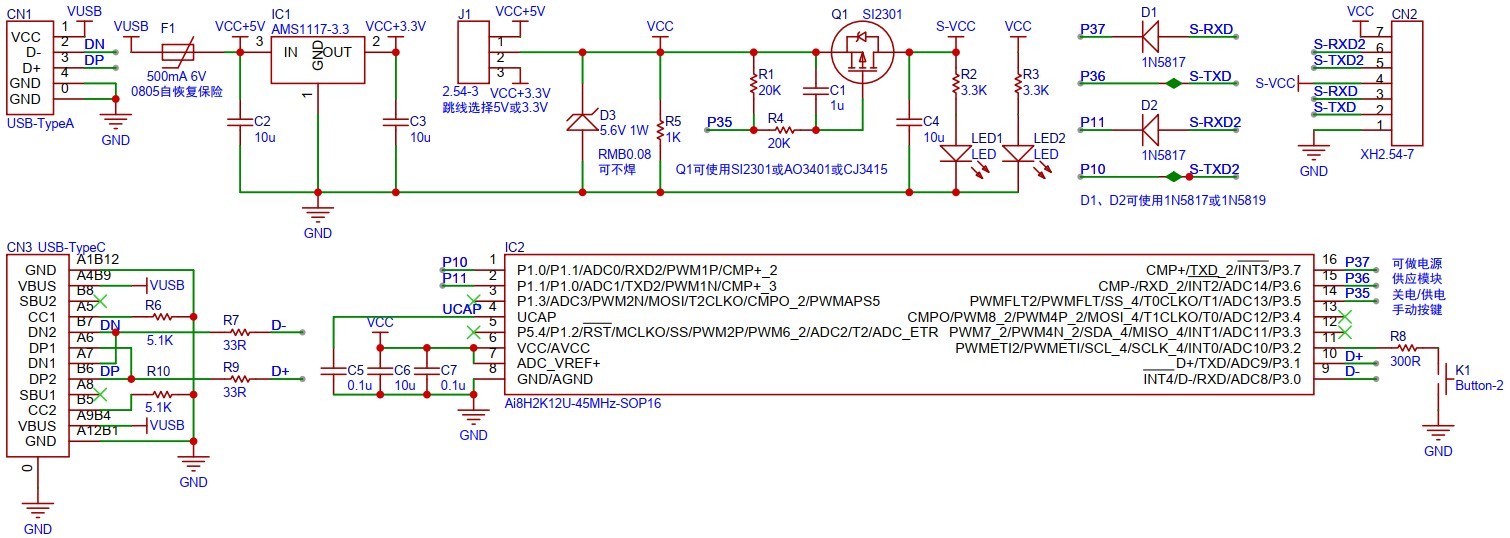

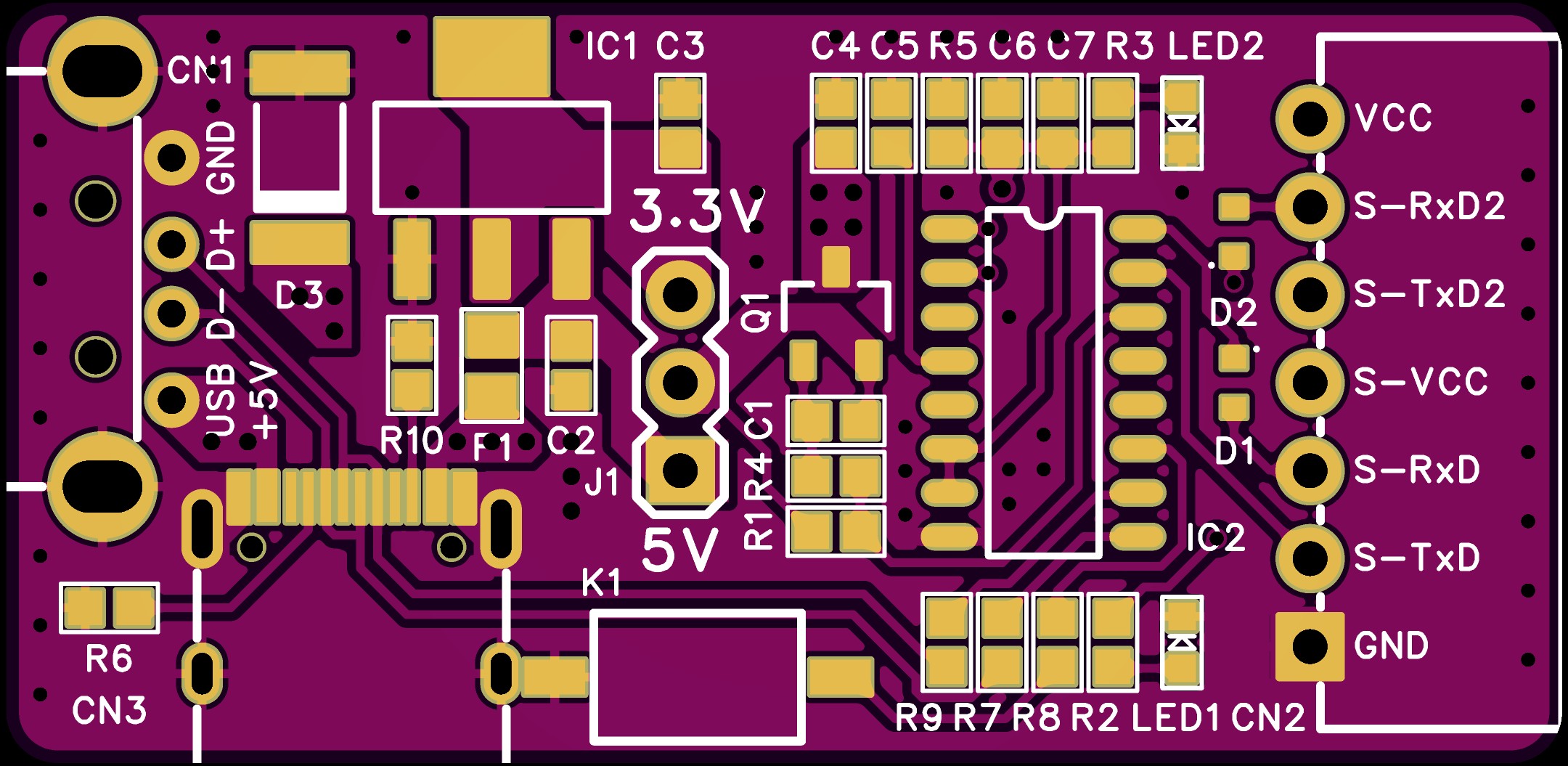

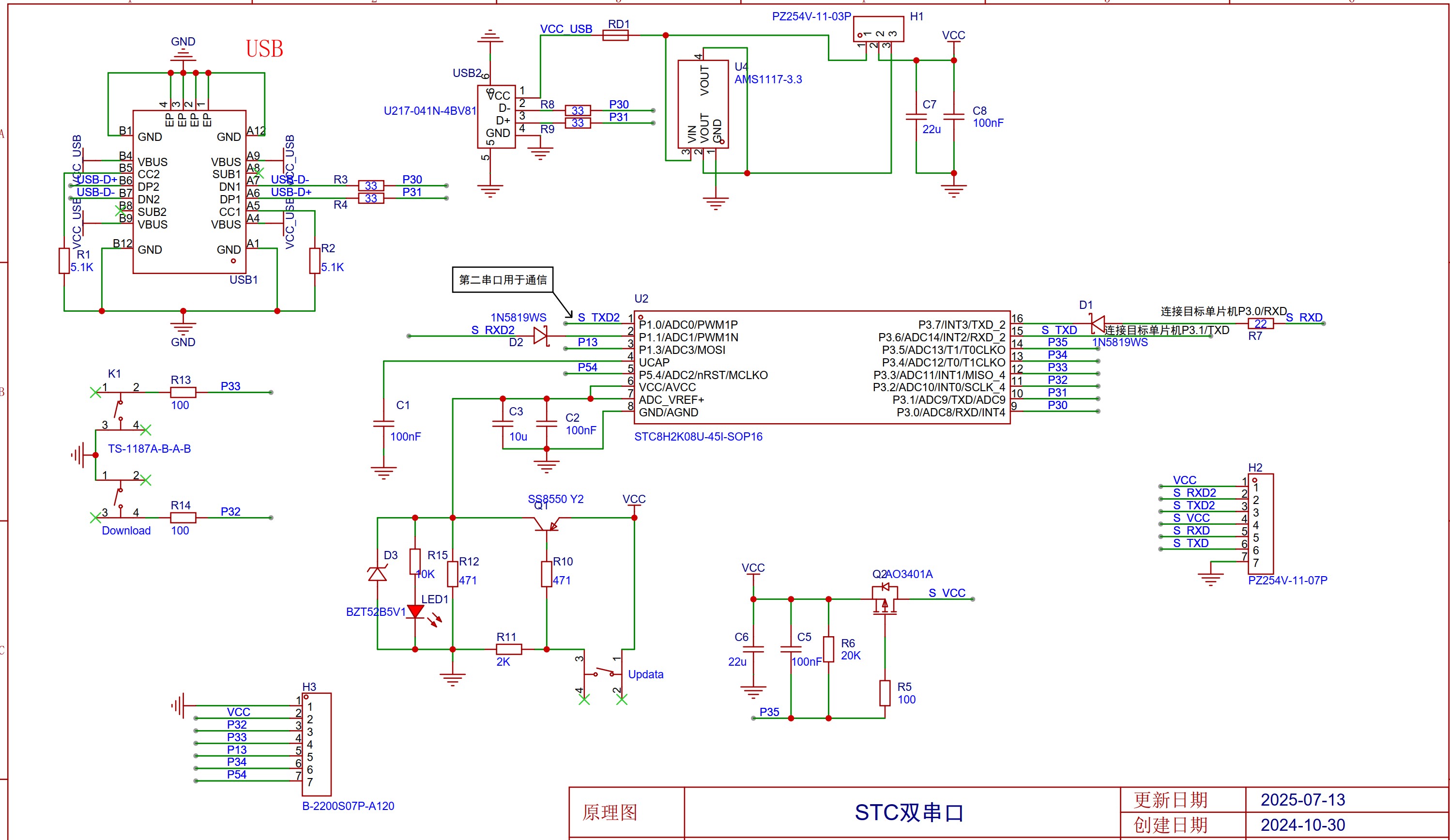

双串口原理图
回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：161
  • 最近打卡：2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2025-8-3 15:57:23 | 显示全部楼层


这啥东西 ？
回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：161
  • 最近打卡：2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2025-8-3 16:00:37 | 显示全部楼层

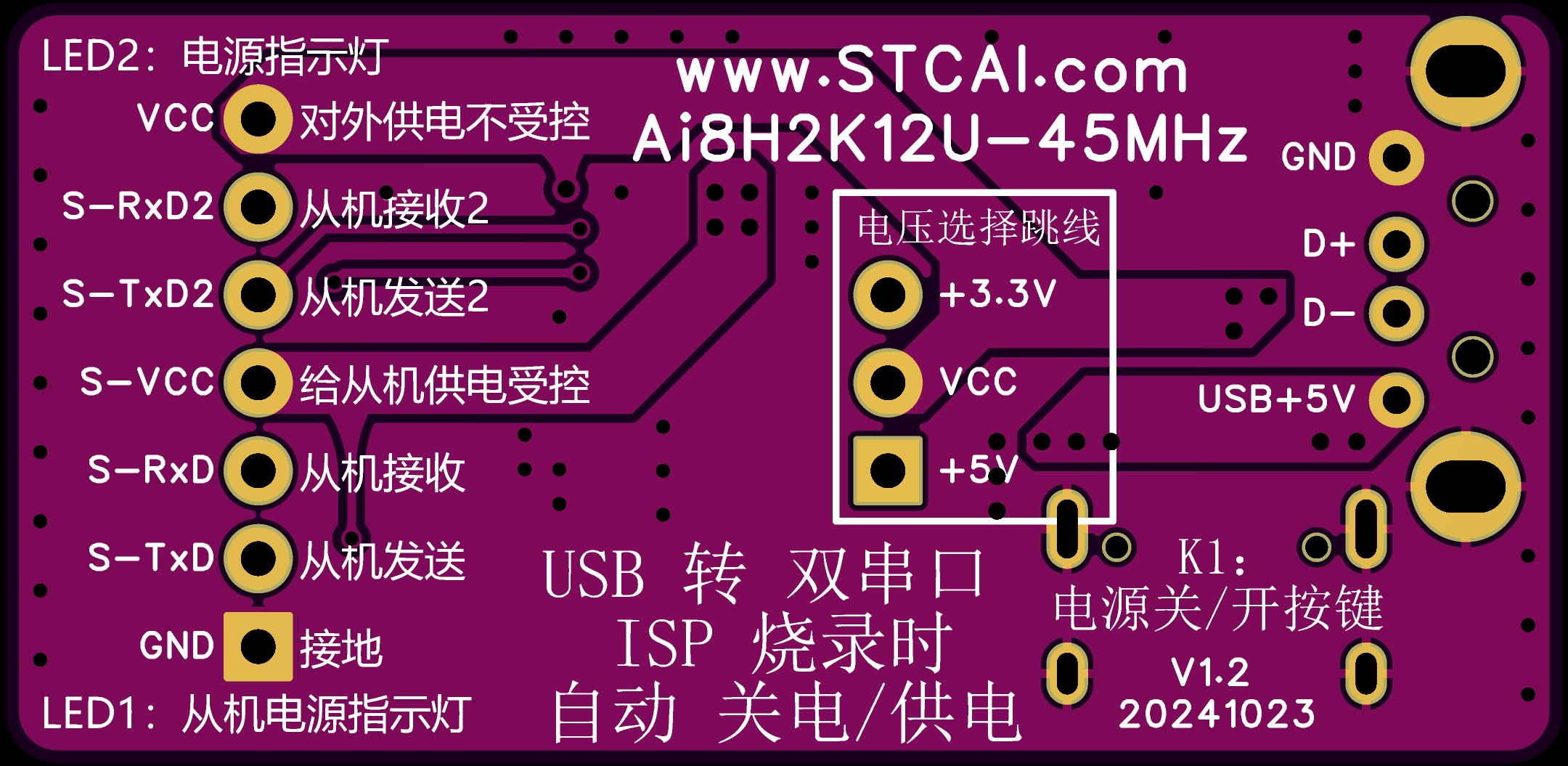

【新提醒】USB转双串口，RMB1.1, 量产PCB/SCH开源，芯片出厂自带USB程序@Ai8H2K12U-45MHz-SOP16 - USB：USB-CDC虚拟串口/就是串口，一箭双雕之USB转双串口，[鼠标+键盘]的HID复合设备 国芯人工智能技术交流网站 - AI32位8051交流社区










回复

使用道具 举报 送花
Chen***
  • 打卡等级：初来乍到
  • 打卡总天数：2
  • 最近打卡：2025-08-05 17:58:29
已绑定手机

1

主题

3

回帖

19

积分

新手上路

积分
19
发表于 2025-8-3 16:01:02 | 显示全部楼层
我把最高波特率改成57600，下载成功了。
回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：161
  • 最近打卡：2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2025-8-3 16:03:51 | 显示全部楼层



？？？？？？  这限制了速度  ？
回复

使用道具 举报 送花
Chen***
  • 打卡等级：初来乍到
  • 打卡总天数：2
  • 最近打卡：2025-08-05 17:58:29
已绑定手机

1

主题

3

回帖

19

积分

新手上路

积分
19
发表于 2025-8-3 16:21:49 | 显示全部楼层

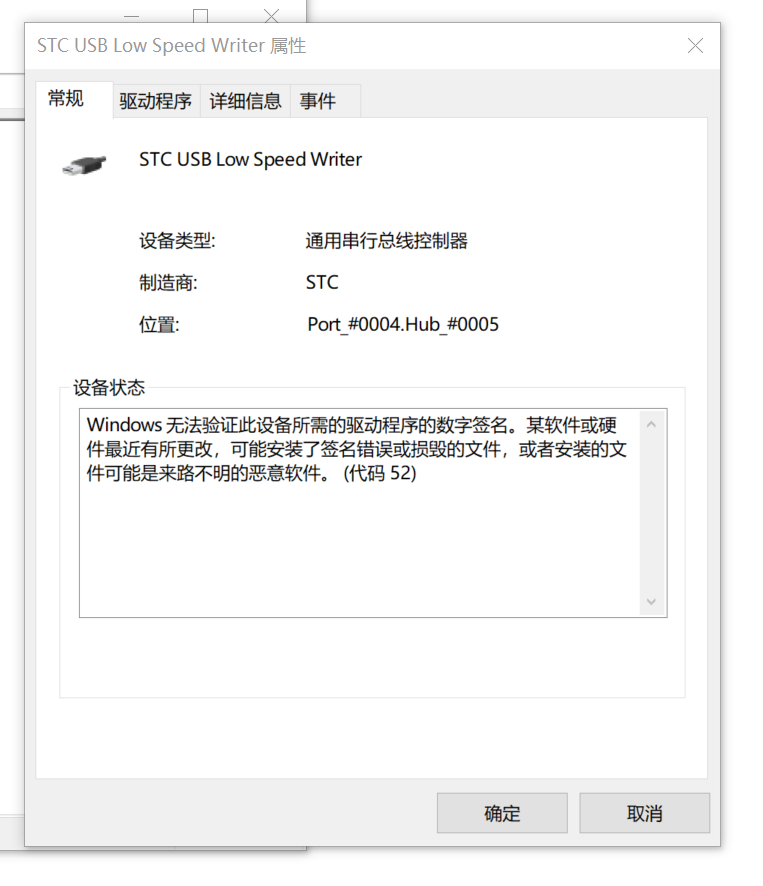

我按住了STC15W4K48S4开发板P3.2的按钮，插入电脑想用USB下载固件。在STC-ISP里没找到串口，打开电脑属性看到了这个，该怎么处理？
屏幕截图 2025-08-03 160513.png
屏幕截图 2025-08-03 160644.png

点评

Debu***
这是软件模拟USB下载，需要安装驱动  详情 回复 发表于 2025-8-3 22:06
erci***
这个系列没有USB功能  详情 回复 发表于 2025-8-3 18:39
回复

使用道具 举报 送花
Chen***
  • 打卡等级：初来乍到
  • 打卡总天数：2
  • 最近打卡：2025-08-05 17:58:29
已绑定手机

1

主题

3

回帖

19

积分

新手上路

积分
19
发表于 2025-8-3 16:22:56 | 显示全部楼层
神*** 发表于 2025-8-3 15:57
这啥东西 ？

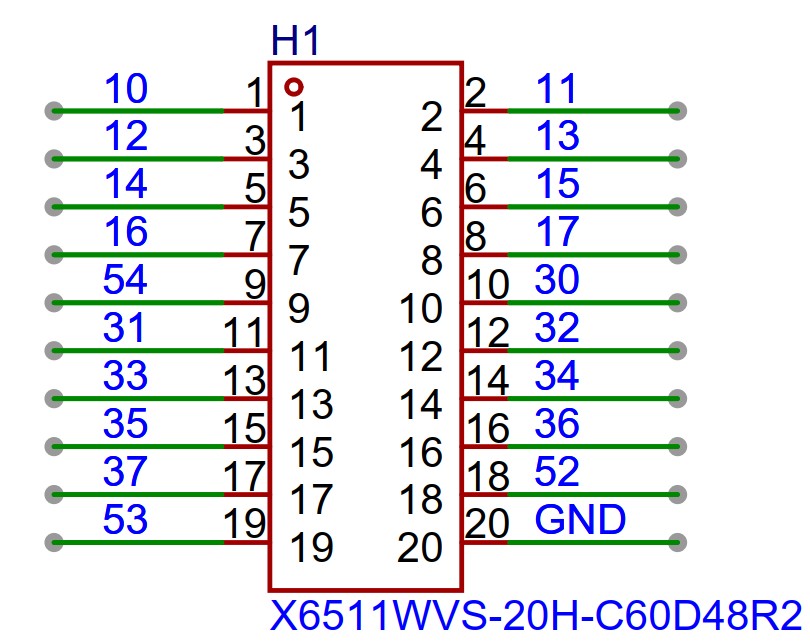

20P的排针。立创EDA里的。
回复

使用道具 举报 送花
erci***
  • 打卡等级：以坛为家I
  • 打卡总天数：276
  • 最近打卡：2025-08-23 14:05:57
已绑定手机

80

主题

2983

回帖

6363

积分

荣誉版主

无情的代码机器

积分
6363
发表于 2025-8-3 18:39:26 | 显示全部楼层
Chen*** 发表于 2025-8-3 16:21
我按住了STC15W4K48S4开发板P3.2的按钮，插入电脑想用USB下载固件。在STC-ISP里没找到串口，打开电脑属性看 ...

这个系列没有USB功能
三天不学习，赶不上刘少奇~
回复

使用道具 举报 送花
jw***
  • 打卡等级：以坛为家III
  • 打卡总天数：632
  • 最近打卡：2025-08-23 07:52:22
已绑定手机

54

主题

1892

回帖

3566

积分

论坛元老

积分
3566
发表于 2025-8-3 19:07:33 | 显示全部楼层
需要使用串口下载
回复

使用道具 举报 送花
Debu***
  • 打卡等级：以坛为家II
  • 打卡总天数：537
  • 最近打卡：2025-08-24 01:00:11
已绑定手机

86

主题

5979

回帖

1万

积分

超级版主

积分
10832
发表于 2025-8-3 22:06:16 | 显示全部楼层
Chen*** 发表于 2025-8-3 16:21
我按住了STC15W4K48S4开发板P3.2的按钮，插入电脑想用USB下载固件。在STC-ISP里没找到串口，打开电脑属性看 ...

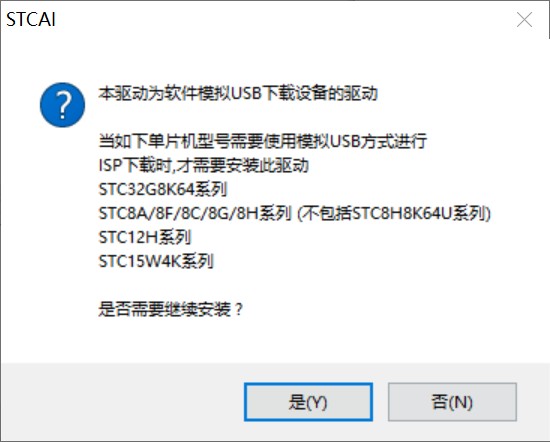

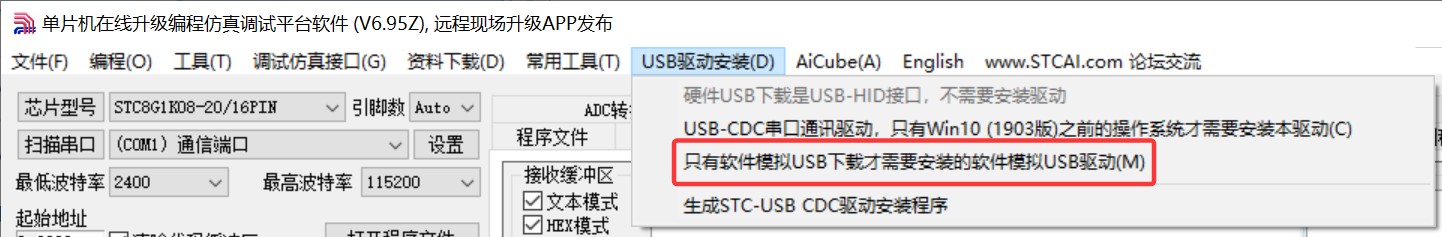

这是软件模拟USB下载，需要安装驱动
软件模拟USB下载请使用3.3V供电，不能超过3.6V
