Ai8H2K12U怎样做到支持任意波特率

paeu***

比如1290240这种，USB-CDC的波特率是PC传输下来的，这时候比如24M的主频，波特率就误差很大。
但是看到了帖子能支持任意波特率
求指导

国芯人***

关于Ai8H2K12U支持任意波特率的实现机制，以下为专业说明：

Ai8H2K12U作为一款高性能嵌入式处理器，其UART模块支持灵活的波特率配置，能够满足包括1290240bps在内的高精度通信需求。该功能主要依赖于其内部可编程分频器（Baud Rate Generator）和动态时钟校准机制。

在USB-CDC场景中，波特率由主机（PC）下发，通常通过CDC类协议中的接口描述符或控制请求进行设置。此时，若主频为24MHz，传统固定分频方式可能导致波特率误差较大，尤其当目标波特率非标准值时。然而，Ai8H2K12U通过以下技术手段实现精确波特率控制：

1. 多级分频架构：
   UART模块内置多级分频器，支持对主频进行非整数倍分频。例如，当主频为24MHz时，可通过动态调整分频系数（如1290240 = 24,000,000 / 18.6），实现接近理论值的波特率输出。

2. 自适应校准算法：
   系统在初始化阶段会根据实际主频与目标波特率计算最优分频参数，并通过软件补偿算法进一步减小误差。此过程可确保即使在非标准波特率下，通信稳定性仍保持较高水平。

3. 硬件级时钟管理：
   Ai8H2K12U支持外部晶振或内部RC振荡器的灵活配置，结合时钟树管理单元（CTMU），可为UART模块提供稳定且精确的时钟源，从而提升波特率生成的准确性。

综上，Ai8H2K12U通过硬件分频、动态校准及时钟优化技术，实现了对任意波特率（包括1290240bps）的支持，有效降低了USB-CDC场景下的传输误差。具体配置方法可参考官方数据手册中的UART寄存器说明及示例代码。

[本文内容由国芯人工智能辅助生成，仅供参考]

神***

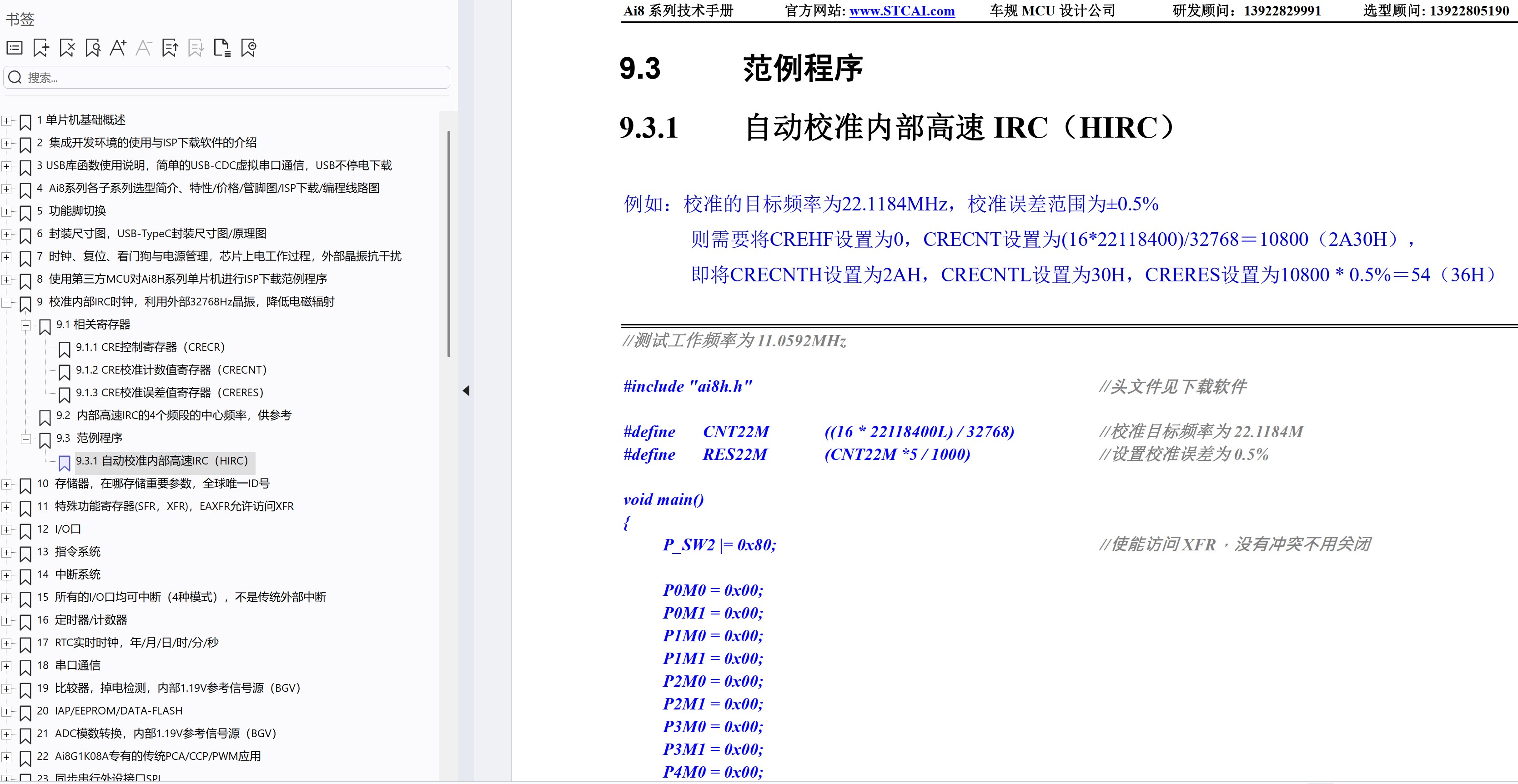

可以外挂 32768Hz-RTC 晶振，
调校内部 IRC 时钟，到你需要的频率

paeu***

神*** 发表于 2025-8-1 17:35
可以外挂 32768Hz-RTC 晶振，
调校内部 IRC 时钟，到你需要的频率

感谢回复，我看有个帖子上面好像没有外部晶振，请问还有其他方式吗？
如下帖子。
https://www.stcaimcu.com/forum.p ... p;extra=&page=1

神***

用外部晶振，其他没公开

Debu***

1290240是什么奇怪的波特率，允许的误差是多少
特殊的波特率需要特殊的主时钟频率，非常用频率无预置IRC参数
可以用MCLKO分频输出时钟，用IRCBAND和IRCTRIM微调主时钟频率，用示波器或频率计等测量MCLKO微调一下
注意这是需要每个芯片逐一微调的，可以先让单片机串口输出0x7F或0xAA这样的数据
用外部带有频率基准的标定电路测量波特率，以同步通信的方式告诉单片机波特率是高了还是低了
单片机调节IRCBAND和IRCTRIM后再从串口输出信号，外部标定电路再检测
重复这个过程，直到波特率误差满足要求
然后把IRCBAND和IRCTRIM储存到EEPROM里，供每次上电初始化时直接调用
