最高奖100万，STC32位8051做主控，2025年全国大学生电子设计竞赛, 赛题

神*** · 发表于 2025-7-31 13:49:51

2025年全国大学生电子设计竞赛，采用STC  32位 8051, AI8051U
2027年全国大学生电子设计竞赛，采用STC  32位 8051, AI8051U

AI8051U 作为核心主控芯片，获得最高奖的队伍，奖励100万！
STC32G12K128 作为核心主控芯片，获得最高奖的队伍，奖励100万！
STC8H8K64U, 真 1T 8051作为核心主控，获得最高奖，奖励20万！

1,采用STC 32位51，获得一等奖的队伍，STC奖励参赛队伍2万！  采用1T 8位8051  8H8K64U, 1万;
2,采用STC 32位51，获得二等奖的队伍，STC奖励参赛队伍5千！  采用1T 8位8051  8H8K64U, 2500元;
总额不超过200万元，如超过则按比例调整为不超过200万，解释权归 STCAI.com 所有

www.STCAIMCU.com, AiC全球32位8051，1T 8051 技术支援交流论坛！
www.STCAIMCU.com, 全国电子设计竞赛技术支援论坛，毕业设计交流论坛！

===赛前在本坛连续3个月发布10次以上自己用 STCAI的MCU, 备赛/竞赛的图片；
===凭自己学校的校级证明，参与竞赛的技术文档，竞赛结束后2个月内来领取

神*** · 发表于 2025-7-31 16:39:26

2025年全国大学生电子设计竞赛试题, 部分解题思路

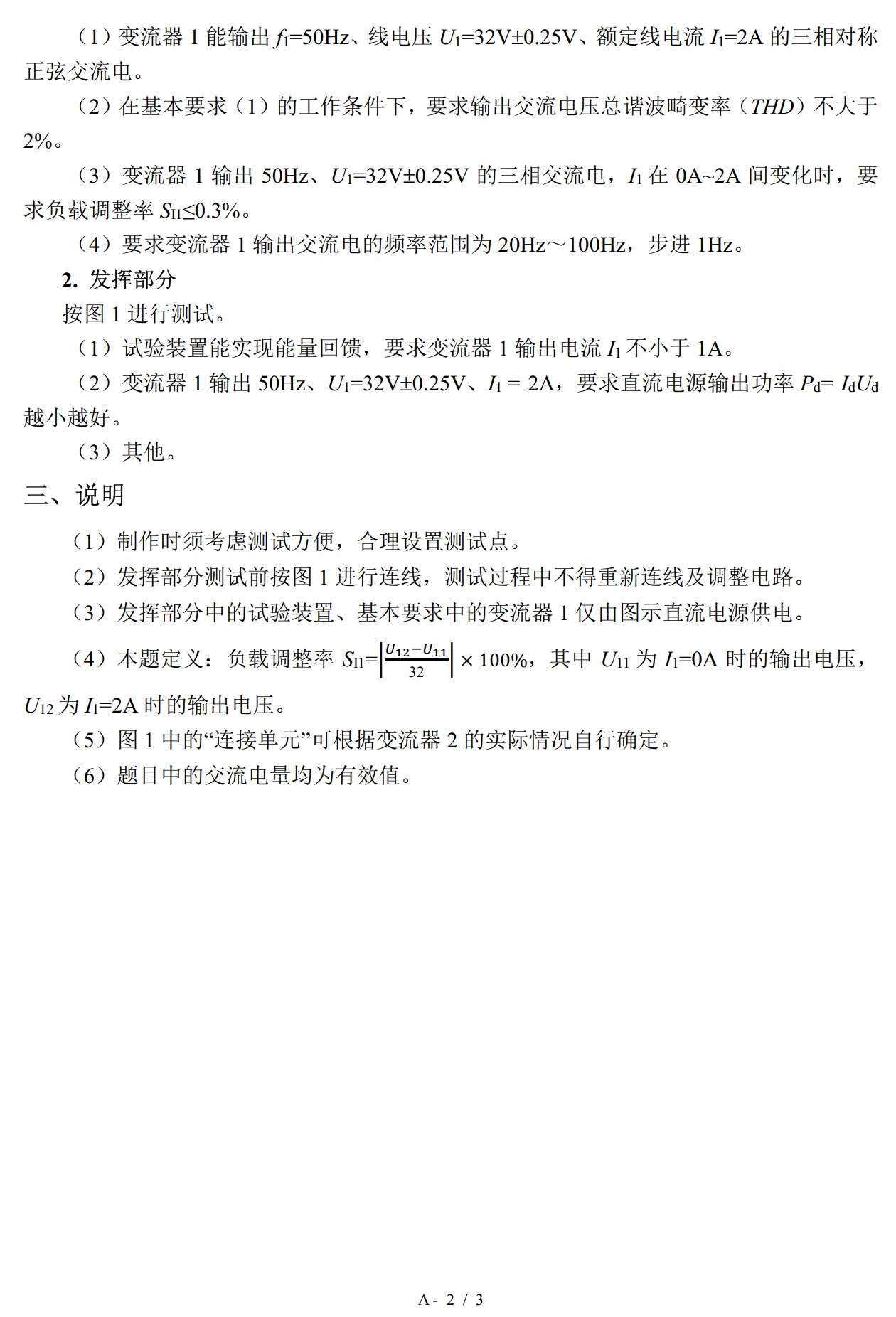

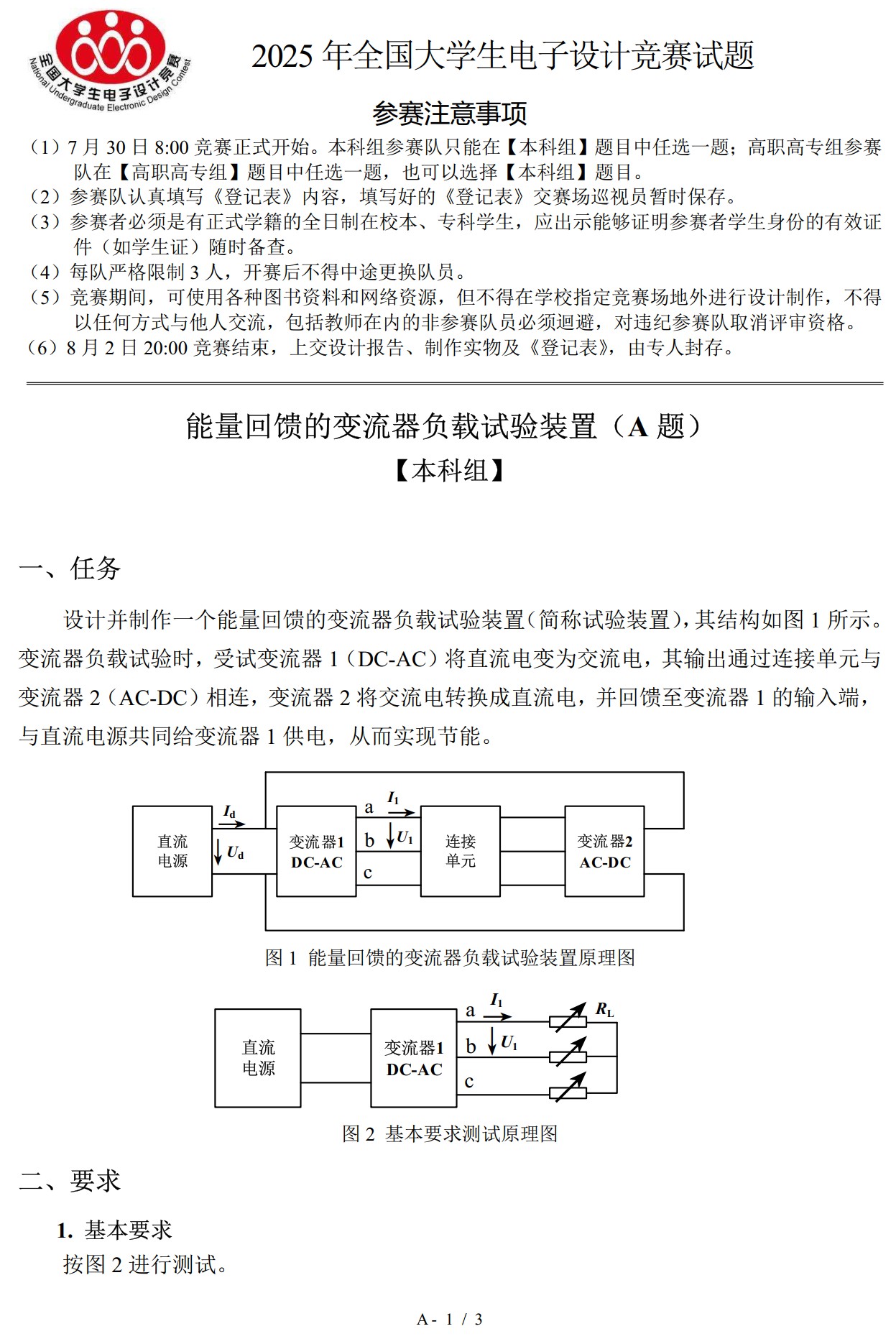

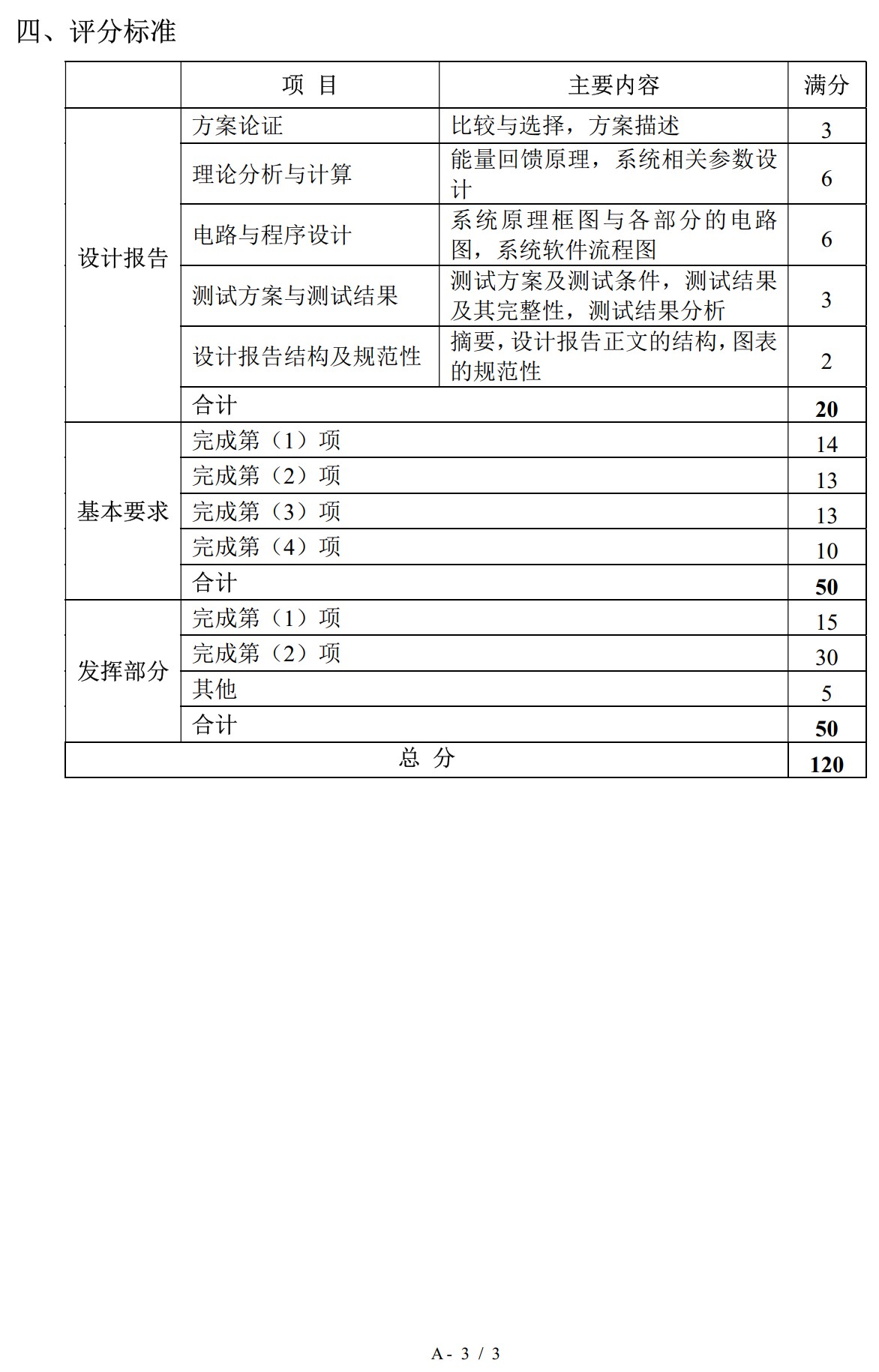

【本科组, A题】    能量回馈的变流器负载试验装置

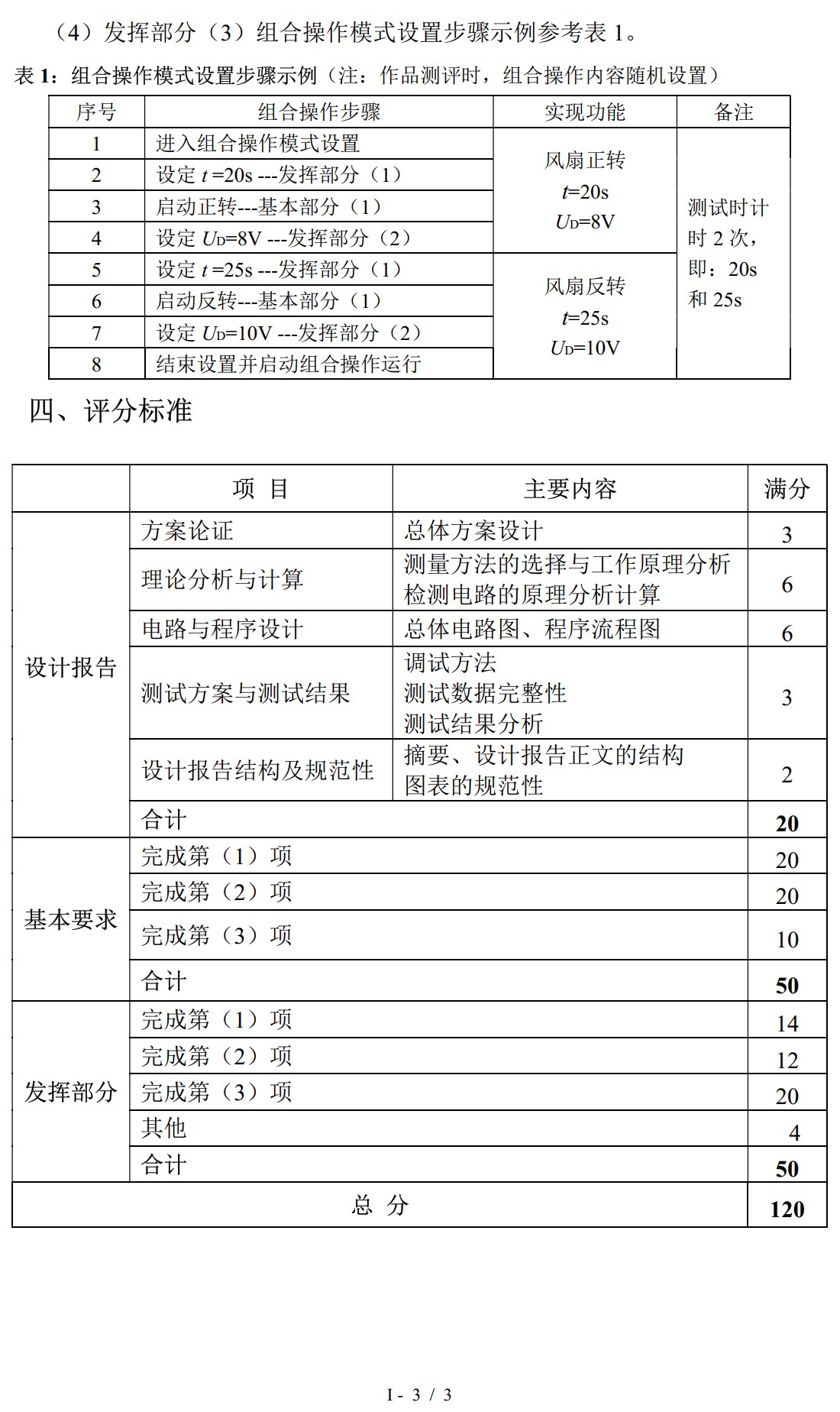

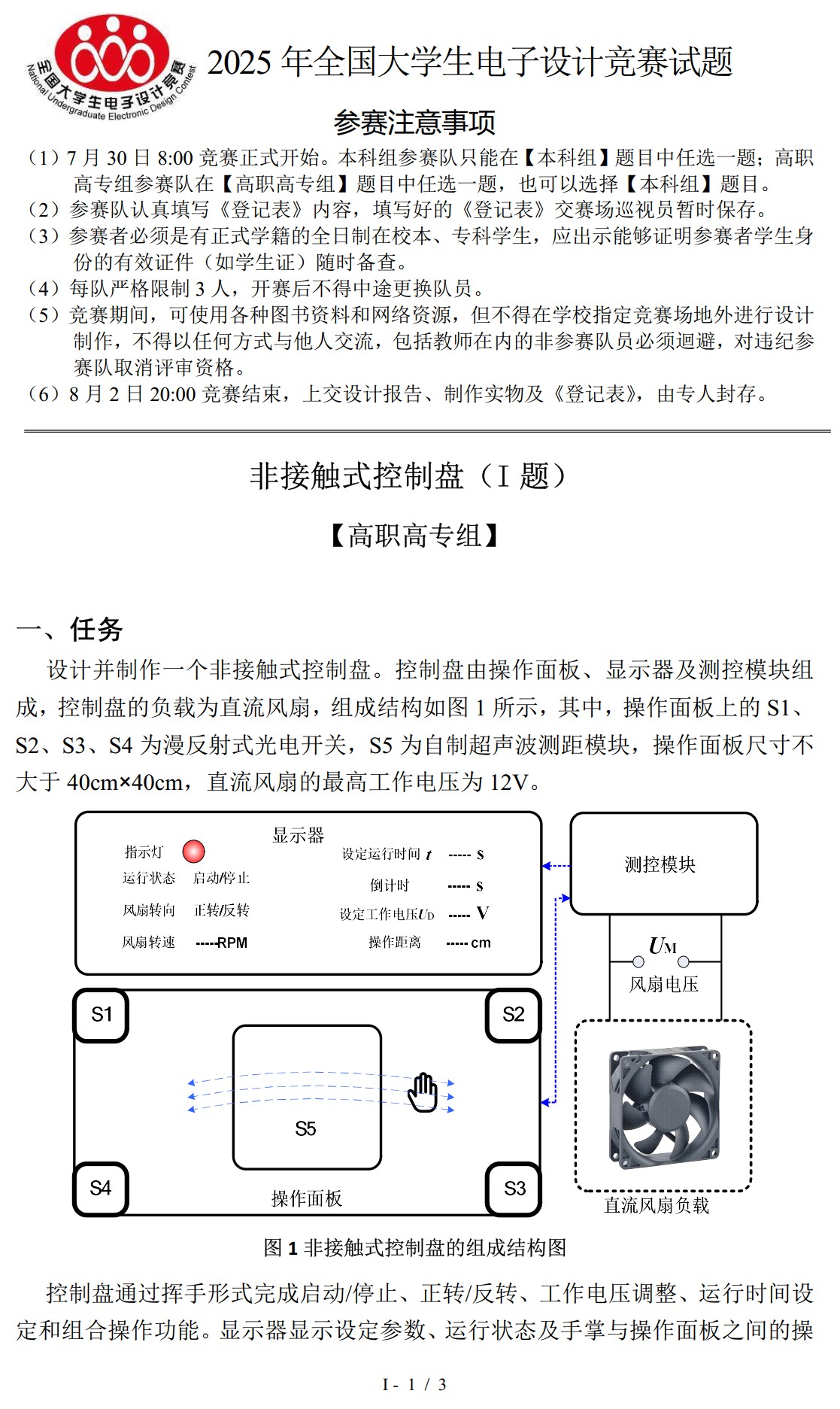

【高职高专组, I题】非接触式控制盘
【高职高专组, K题】自动避障小车

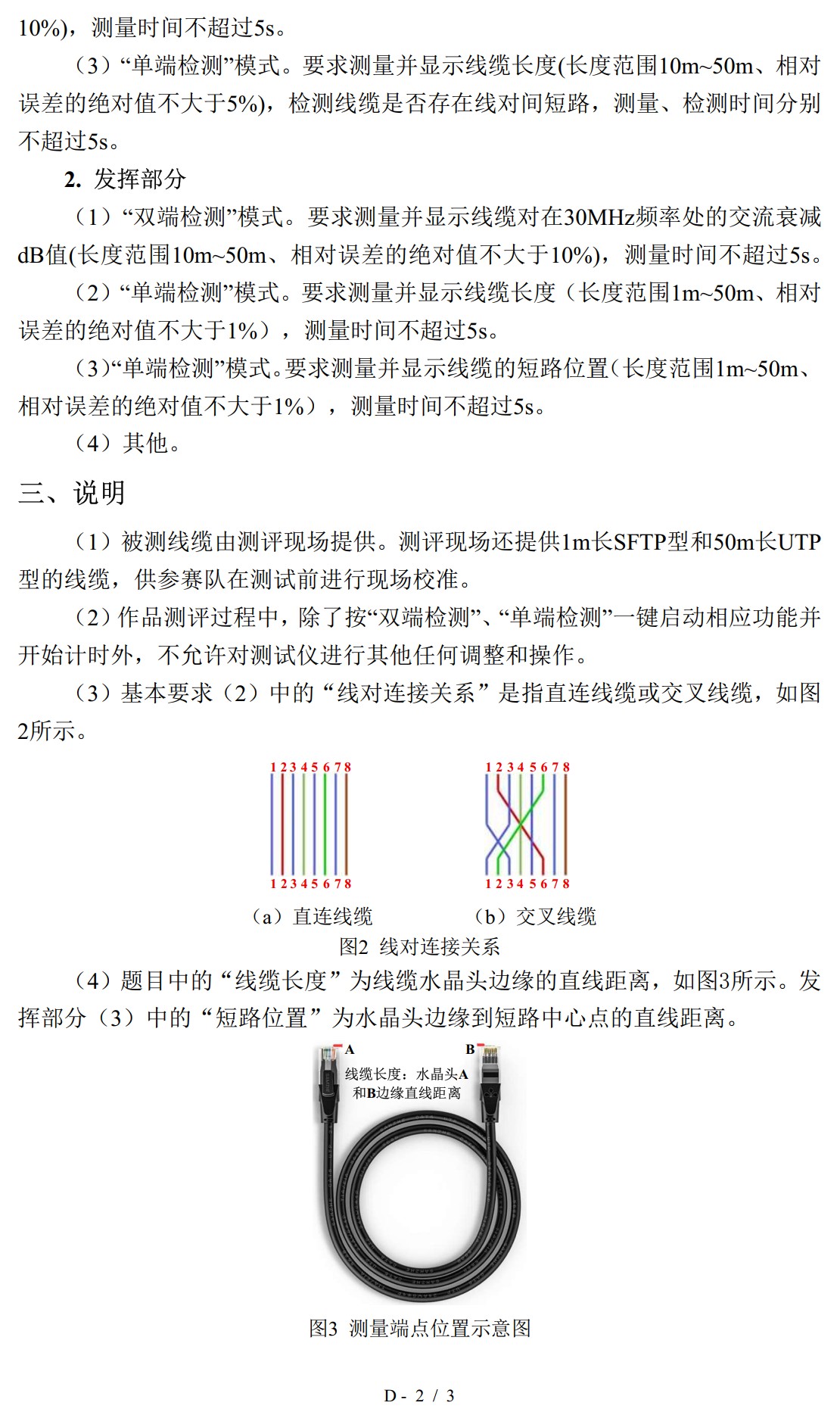

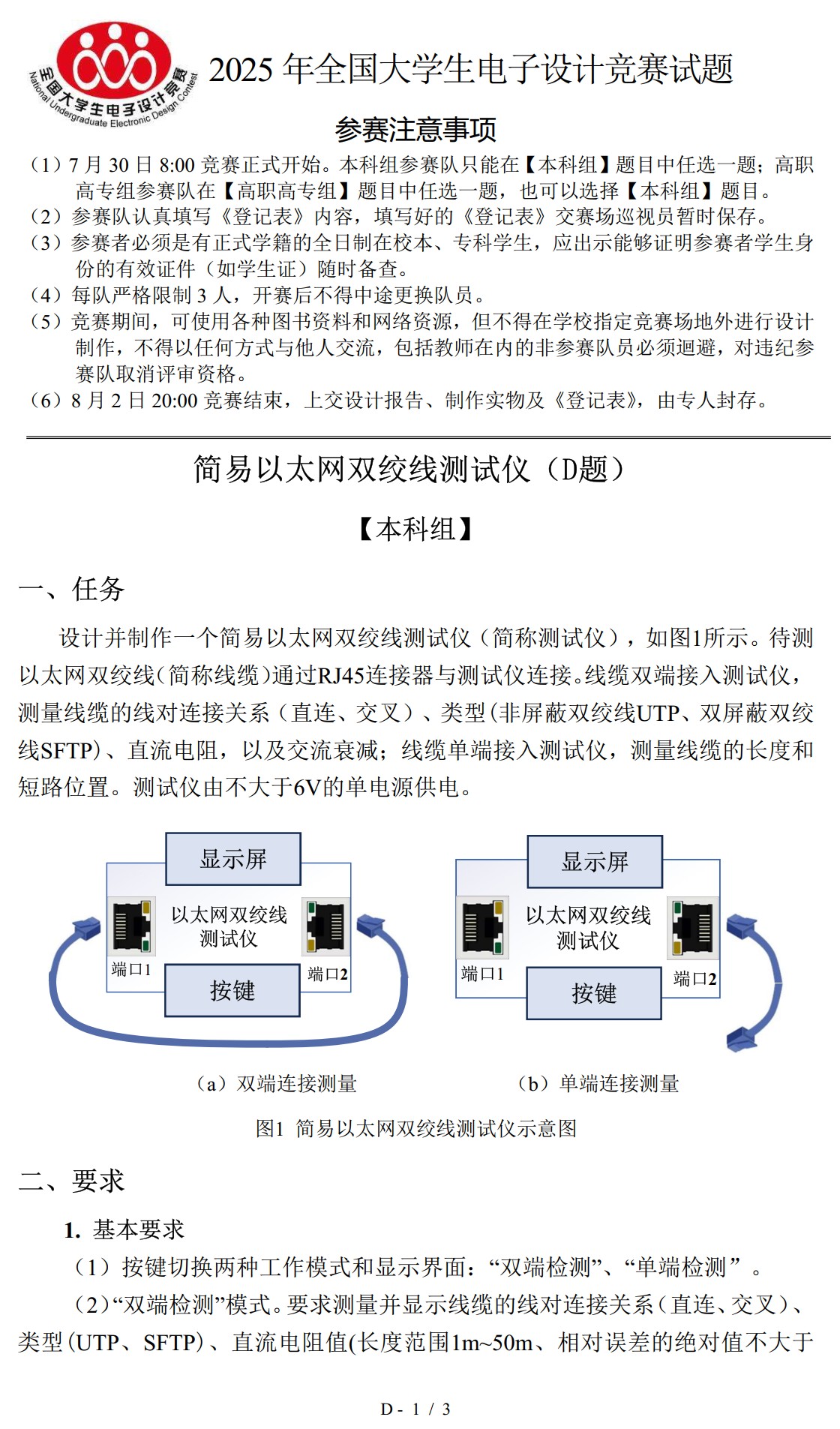

【本科组, D题】简易以太网双绞线测试仪

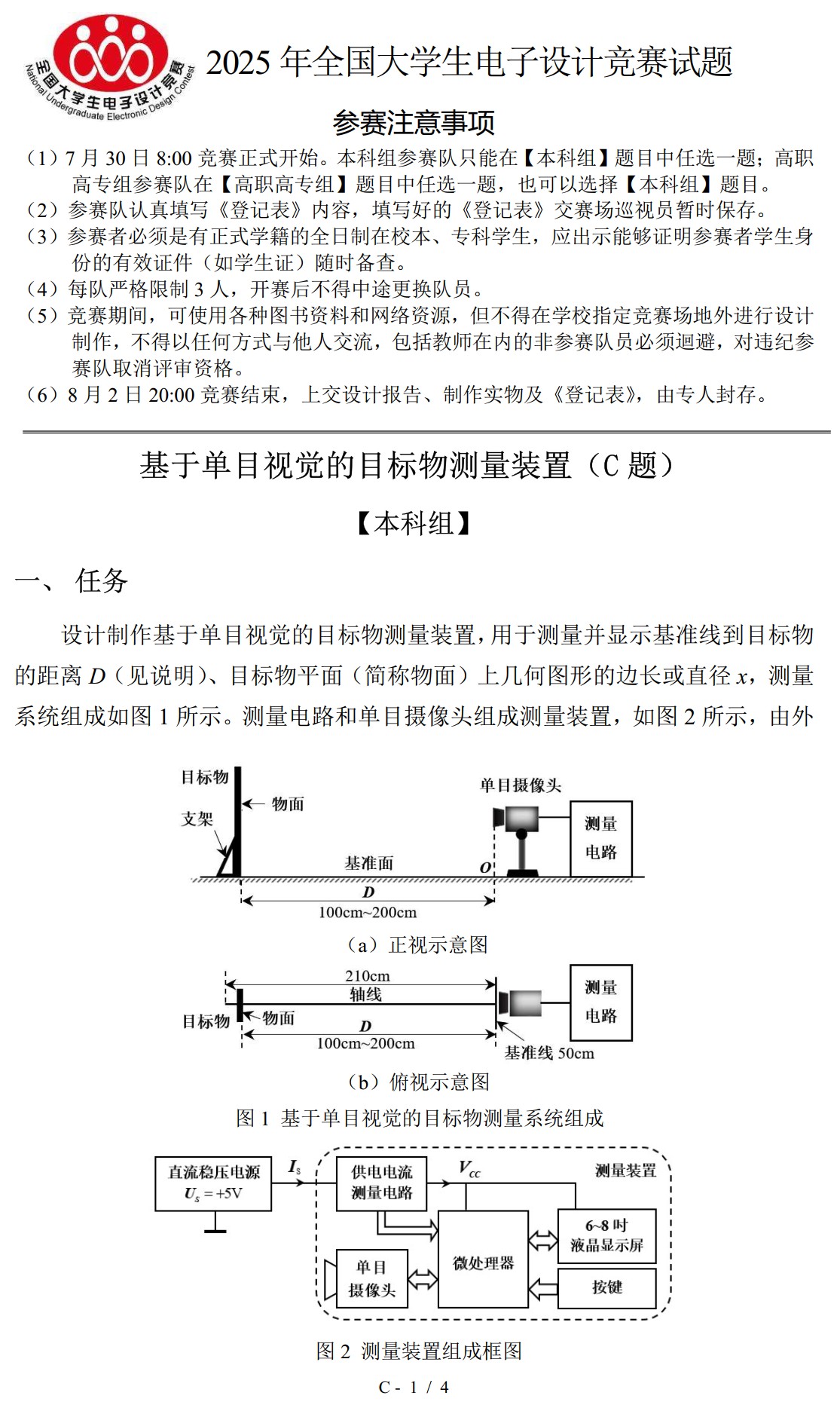

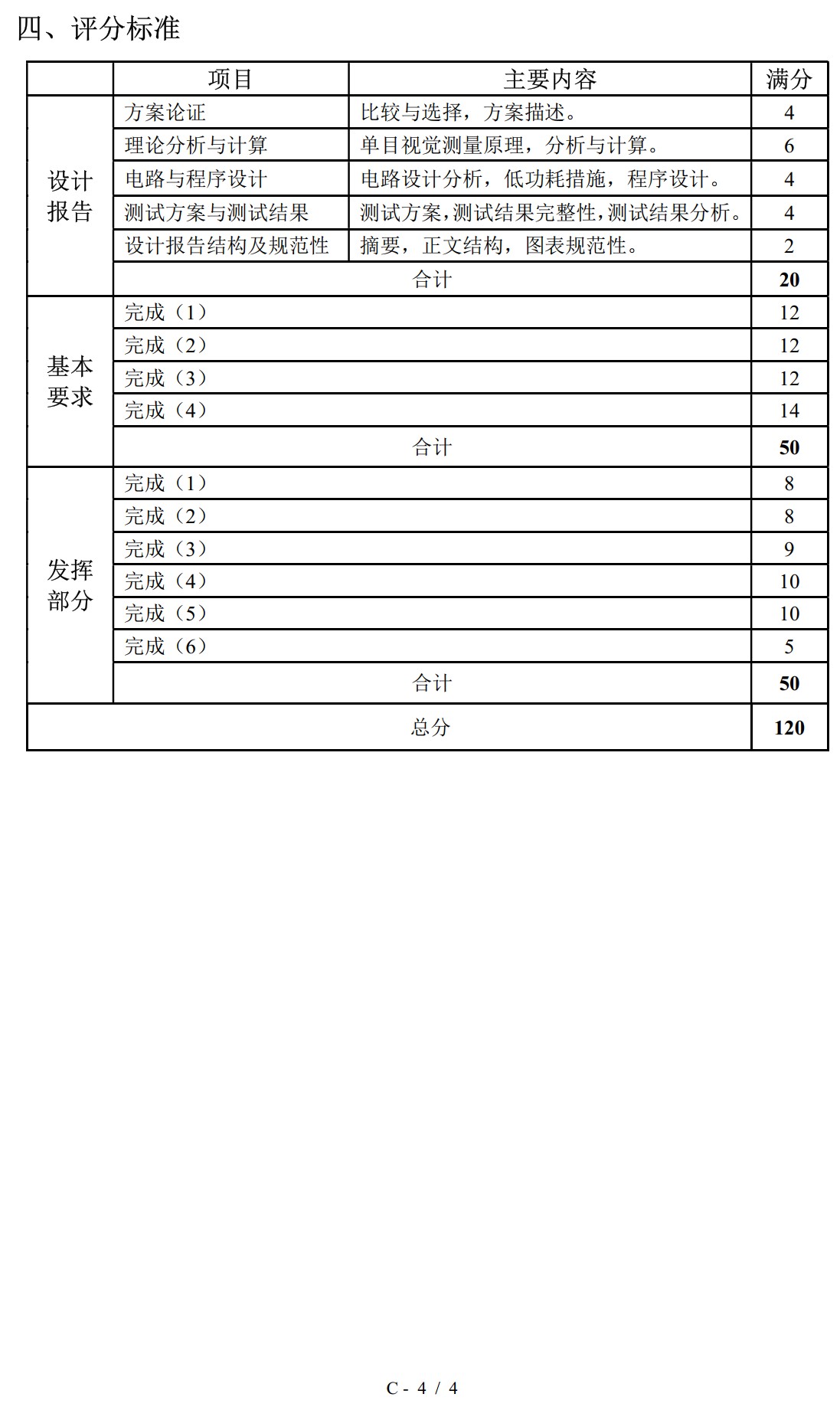

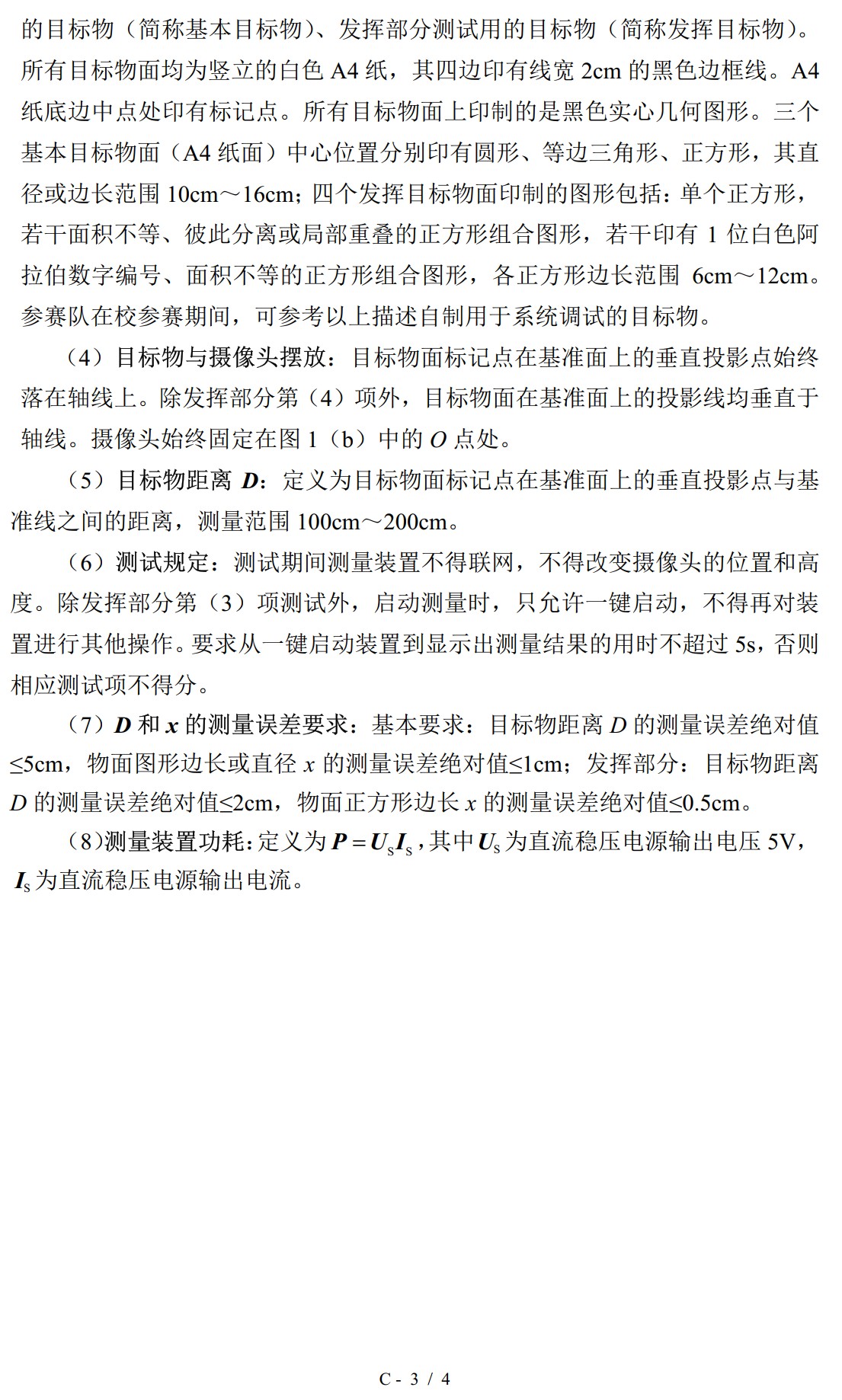

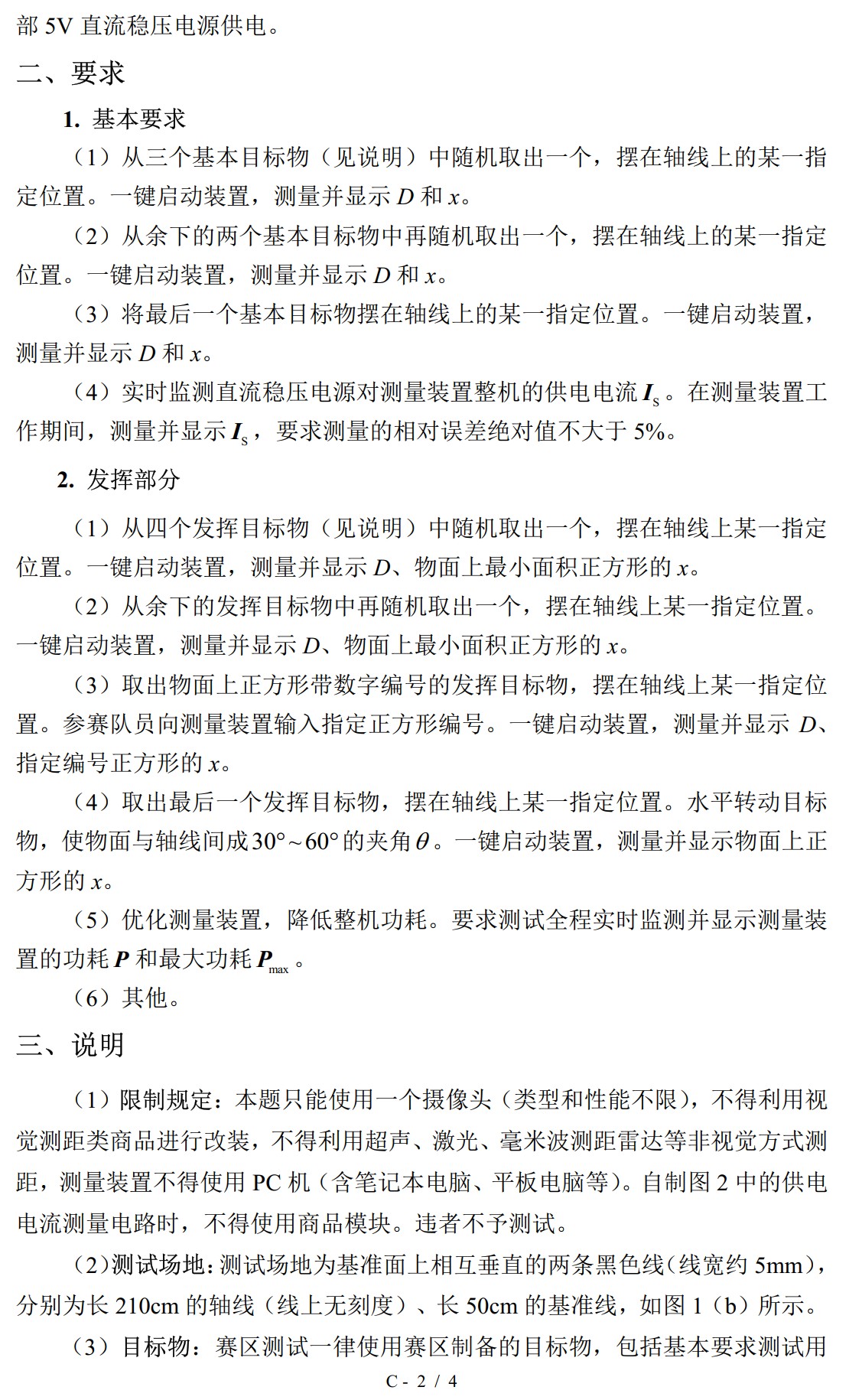

【本科组, C题】基于单目视觉的目标物测量装置

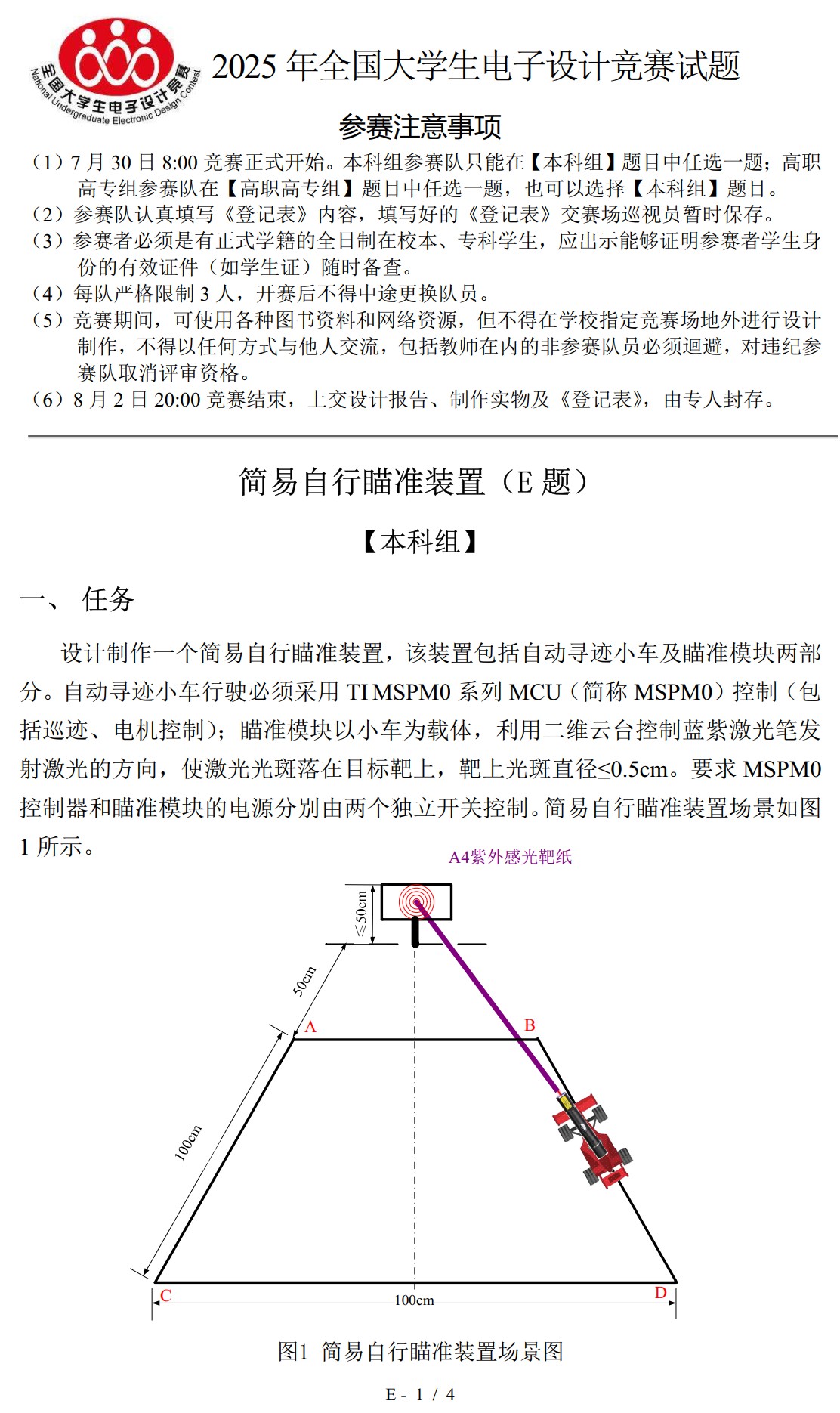

东南大学 9支队伍，选题CDE（除E题主控受限外），
其它两题选的主控较杂，学生有用STC32G12K128的

华北理工大学，选题C，使用STC32G12K128-35I-LQFP64参赛

【高职高专组, J题】超声信标定位系统
南通职大  参赛J题，主控AI8051U
辽宁机电职业技术学院  参赛I题  主控AI8051U

杭州科技职业技术学院徐老师带队17组，选择I题和J题，
其中14组用的AI8051U

广东科贸职业技术学院，一共7组参赛其中有4组k题用我们单片机，
两组K用的8H8K64U，
一组K用的12C5A60S2，
一组K用的STC89C52RC

江门职业技术学院，有2组选用我们STC32G12K128参赛，分别是I跟K题

神*** · 发表于 2025-7-31 13:51:33

本科 A

本题可使用Ai8051U的PWM_DMA配合查表，可实现三相正弦输出且控制丝滑

同时可以通过PLL将时钟拉高到144Mhz，提供给PWM部分，使得控制更加精细
具体可以参见Ai8051U通过HSPWM-DMA方式实现三相互差120°SPWM波形 - BLDC/144MHz-PWM-硬件移相/45路PWM+3路CCP/7组不同周期的PWM/DAC 国芯人工智能技术交流网站 - AI32位8051交流社区
这里有使用的例程，负载控制需要通过额外采集电压来闭环控制
具体可以参考：
PID 算法来了，视频讲解; PID温控；串口绘图；USB-CDC虚拟串口/就是串口 - 开源示波器，频谱分析仪-FFT，PID控制，四轴飞行器，智能小车国芯人工智能技术交流网站 - AI32位8051交流社区

能量回收部分，这里提供一个简单的参考思路：
通过直接确定某一相的电压（前面有32V的稳压），来查表获得当前的虚拟电角度（由DC-AC部分给出），然后根据当前电角度，使用逆转90电角度的开关方式来获得最大回馈
同时可以通过将电流和偏移电角度做一个PID，来调整到更合理的回馈电流（0~90之间）
