STC8G仿真

jindi***

请教STC的工程师，STC8G1K08芯片，用STC-USB Link1D进行在线仿真要占用P3.0及P3.1，
除了将串口 1 切换到其它通道再使用，有没有其它需要设置的？


P3.0及P3.1口的电路有没有要注意的？需不需要上/下拉电阻？
电路板现在连接的没有干扰器件，只有一些LED指示灯。

8051***

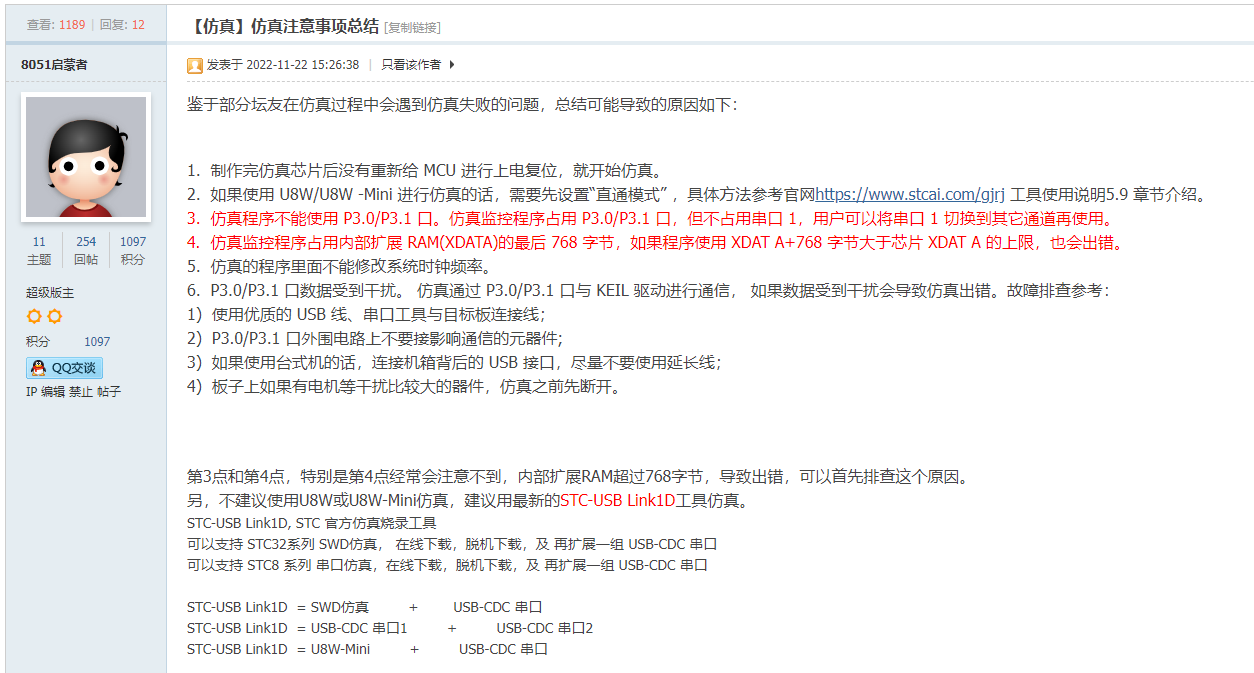

P3.0 P3.1建议不要接负载。【仿真】仿真注意事项总结 -   https://www.stcaimcu.com/forum.p ... =108&extra=page%3D1

jindi***

8051启蒙者，您发的链接在发帖前学习过。想请您明确下，
1：除了将串口 1 切换到其它通道再使用，有没有其它寄存器需要设置的？
2：P3.0/P3.1 口外围电路上不要接影响通信的元器件；意思是不需要上/下拉电阻？

乘风***

jindi*** 发表于 2023-4-21 15:38
8051启蒙者，您发的链接在发帖前学习过。想请您明确下，
1：除了将串口 1 切换到其它通道再使用，有没有其 ...

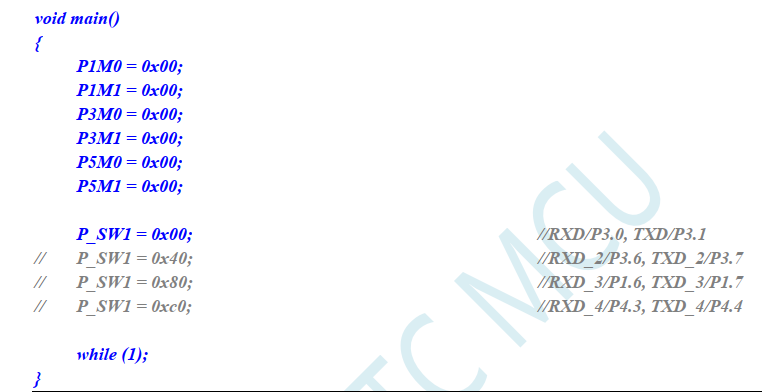

1. 设置P_SW1寄存器切换串口1到其它通道，并且配置好选择脚位的IO口模式就可以。
2. 上/下拉电阻会影响通信电平，电阻值大对电平影响较小时也可以通信，最好不接。
