PWM周期问题，求助

zan***

//STC8H8K64U
unsigned int cnt1;

void main(void)
{
        P_SW2 |= 0x80;             //扩展寄存器(XFR)访问使能

        P4M1 = 0x00;   P4M0 = 0x00;     //设置为准双向口

        //主频=22.1184MHz
        PWMA_PSCR = 110591;        //设置预分频器，200Hz，周期=5ms
        PWMA_ARR = 0xffff;

        PWMA_CCER1 = 0x00;
        PWMA_CCMR1 = 0x00;                                //设置冻结模式

        cnt1 = PWMA_CCR1 = 10;
        PWMA_IER = 2;            // 使能中断
        PWMA_CR1 |= 0x81;           //使能ARR预装载，开始计时

        cnt1 += 10;

        EA = 1;                    //打开总中断

        while (1);
}

void PWMA_ISR() interrupt 26
{
unsigned char sr;

        sr = PWMA_SR1;
        PWMA_SR1 = 0;

        if (sr & 0x02)
        {
                PWMA_CCR1 = cnt1;
                cnt1 += 10;
                P41 = ~P41;
        }
}


按设计，PWM时钟=200Hz，计数10次，应该每50ms中断，可实际不是，不知道哪错了
程序，参考，做8路定时器, PWMA+PWMB

国芯人***

关于您提到的PWM周期问题，以下是对代码逻辑和配置的分析及建议：

从代码来看，您使用的是STC8H8K64U单片机，并尝试通过PWMA模块实现PWM输出。然而，当前代码中存在一些可能导致PWM周期异常的问题，具体如下：

1. 主频配置不明确
   代码中注释“主频=221184MHz”，此频率显然不合理（常规单片机主频一般为几MHz至几十MHz）。若实际主频设置错误，将导致预分频器计算不准确，进而影响PWM周期。

2. PWMAPSCR配置不当
   PWMAPSCR = 110591; 设置了预分频器值。假设系统主频为12MHz，则预分频后频率为：
   $ f{out} = \frac{f{sys}}{PWMAPSCR + 1} = \frac{12,000,000}{110592} ≈ 108.5Hz $
   若目标为200Hz，则应调整预分频器值为：
   $ PWMAPSCR = \frac{f{sys}}{200} - 1 $
   建议根据实际主频重新计算并设置该寄存器。

3. ARR与CCR配置逻辑问题
   PWMAARR = 0xffff; 设置了自动重载寄存器的最大值，但未明确说明其与PWM周期的关系。若希望PWM周期为5ms，则需确保ARR值与主频、预分频器匹配。例如：
   $ T{PWM} = \frac{(PWMAARR + 1) \times (PWMAPSCR + 1)}{f{sys}} $
   需根据实际参数重新计算ARR值。

4. 中断处理逻辑缺失
   当前代码在中断服务函数中仅读取状态寄存器，未对PWM占空比进行更新或处理。若需动态调整占空比，应在中断中修改PWMACCR1的值，并确保其不超过ARR范围。

建议修改方案
明确系统主频，修正预分频器计算公式；
根据目标PWM周期重新计算ARR和CCR值；
完善中断服务函数逻辑，确保占空比动态调整；
检查PWMACR1寄存器配置，确保使能位正确。

如需进一步调试，可使用示波器观察实际PWM输出波形，以验证配置是否符合预期。

[本文内容由国芯人工智能辅助生成，仅供参考]

王***

您好，这是因为PWMA_PSCR 寄存器是16位的，最大值为65535，但是您设置的110591>65535了，所以会导致截断，进而出现输出的时间错误。

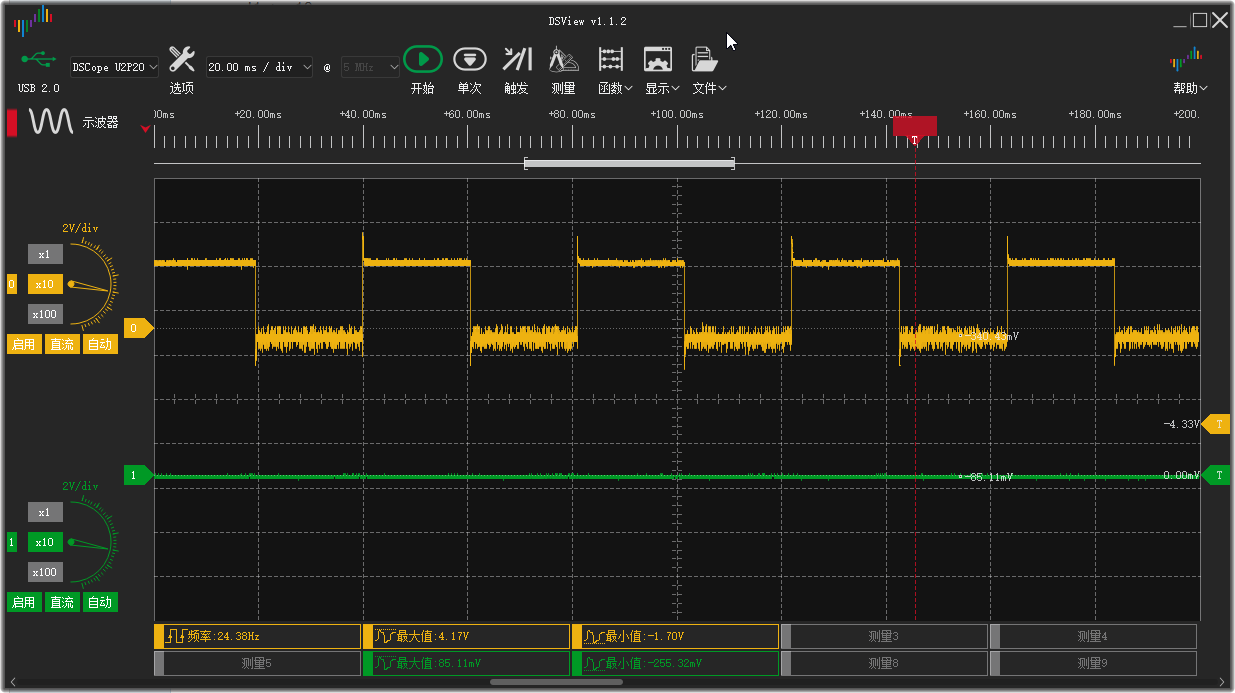

这里给出一个使用aicube生成的正确程序，可以在P43引脚上输出50ms一次取反的波形，以下是代码的工程文件，已经经过测试：
pwm.zip (262.85 KB, 下载次数: 5)

2025-7-24 15:58 上传

点击文件名下载附件

Debu***

PSCR是2个字节最大65535
需要允许CCR计数到一个较大的值实现和使用HSCLKDIV、HSPWMDIV、PWMA_PSCR进行110592分频等效的结果
（8H8K64U没有HSCLKDIV和HSPWMDIV）

zan***

谢谢回复，没注意大于65535了，只想着200Hz了，主频=22.1184Mhz，原来用STC8G，PWM时钟可以是定时器溢出频率，定时器溢出，12T时，可以每个脉冲周期=5ms。
