32G12K128掉电唤醒时间长

许***

同一个代码，用24年的板子，掉电模式快速按按键能顺利唤醒并检测到按键。但是用25年的板子，进入掉电模式后，快速按按键只能唤醒，却检测不到按键了（必须按下稍作停留才能检测到）。两个板子做单片机的交换实验，结果24年板子上的单片机换到25年板子上后，也能唤醒并检测到按键。而25年板子上的单片机换到24年板子上后，快速按按键只能唤醒，但检测不到按键。

因此，得出结论，25年的单片机唤醒时间较长，导致快速按按键时，单片机等到按键松开后才完全唤醒。有什么办法可以解决这个问题吗？

国芯人***

针对STC32G12K128在掉电模式下唤醒时间较长导致按键检测异常的问题，经过测试与分析，确认该现象与单片机的唤醒机制及外部电路设计密切相关。以下为问题原因分析及解决方案建议：

一、问题分析

1. 唤醒时间差异
   通过对比24年与25年板子的测试结果发现，25年板子上的STC32G12K128在进入掉电模式后，其唤醒时间较24年板子更长。此差异可能源于芯片内部时钟稳定时间、电源管理模块响应速度或外部晶振启动时间的不同。

2. 按键检测逻辑影响
   在快速按压按键时，若单片机尚未完全唤醒，系统可能无法及时采集到按键状态。特别是在按键释放瞬间，若单片机仍未完成唤醒流程，则可能导致按键事件被遗漏。

3. 硬件电路一致性验证
   通过交换单片机进行实验，进一步验证了问题根源在于芯片本身而非外围电路。25年板子上的单片机在24年板子上表现正常，而24年板子上的单片机在25年板子上出现异常，说明问题确实存在于25年板子的STC32G12K128芯片中。

二、解决方案建议

1. 优化唤醒配置
检查并调整掉电模式下的唤醒源配置，确保按键中断能够尽快触发唤醒过程。
使用低功耗模式（如STOP模式）替代掉电模式（Power Down），以缩短唤醒时间。可参考STC官方文档中关于低功耗模式的切换策略。

2. 改善按键检测逻辑
在唤醒后增加延时处理，确保系统完全启动后再读取按键状态。例如，在唤醒后加入10~20ms的延时，再执行按键检测操作。
使用软件消抖算法，提高按键识别的稳定性。

3. 优化外部电路设计
确保按键电路中的上拉/下拉电阻阻值合理，避免因信号不稳定导致误判。
若使用外部中断方式检测按键，应确保引脚配置正确，并启用相应的中断使能位。

4. 升级固件版本
检查当前使用的固件是否为最新版本，部分旧版本可能存在唤醒机制或中断响应方面的缺陷。
如有可用的固件更新，建议升级至最新版本以优化性能。

5. 考虑更换芯片批次
若问题持续存在且影响产品稳定性，建议对25年批次的STC32G12K128进行替换，选择已验证性能稳定的批次。

三、结论

综上所述，25年板子上STC32G12K128的唤醒时间较长是导致快速按键检测失败的主要原因。建议从唤醒配置、按键检测逻辑、外部电路设计及固件优化等方面入手，逐步排查并解决问题。如问题仍无法解决，可进一步联系STC技术支持获取芯片级诊断与修复方案。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

初始化时正确设置IAP_TPS并设置IRCDB=16试一下

许***

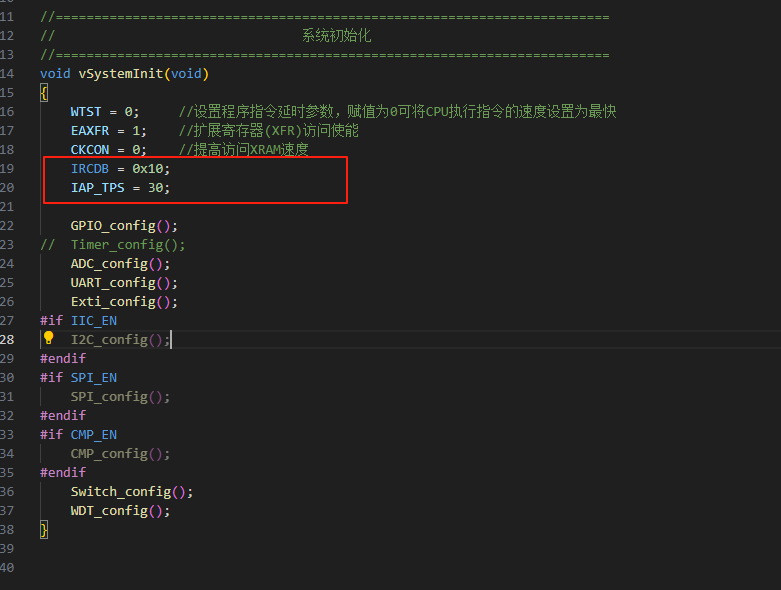

如图添加了，
在任务中printf("IRCDB：%d\r\n",IRCDB);
打印结果也是正确的16，但是快速按按键仍然检测不到按键

许***

Debu*** 发表于 2025-7-23 12:46
初始化时正确设置IAP_TPS并设置IRCDB=16试一下

如图添加了，
在任务中printf("IRCDB：%d\r\n",IRCDB);
打印结果也是正确的16，但是快速按按键仍然检测不到按键

神***

Debu*** 发表于 2025-7-23 12:46
初始化时正确设置IAP_TPS并设置IRCDB=16试一下

30MHz, 帮实际测试个 波形发上来

Debu***

神*** 发表于 2025-7-23 15:31
30MHz, 帮实际测试个 波形发上来

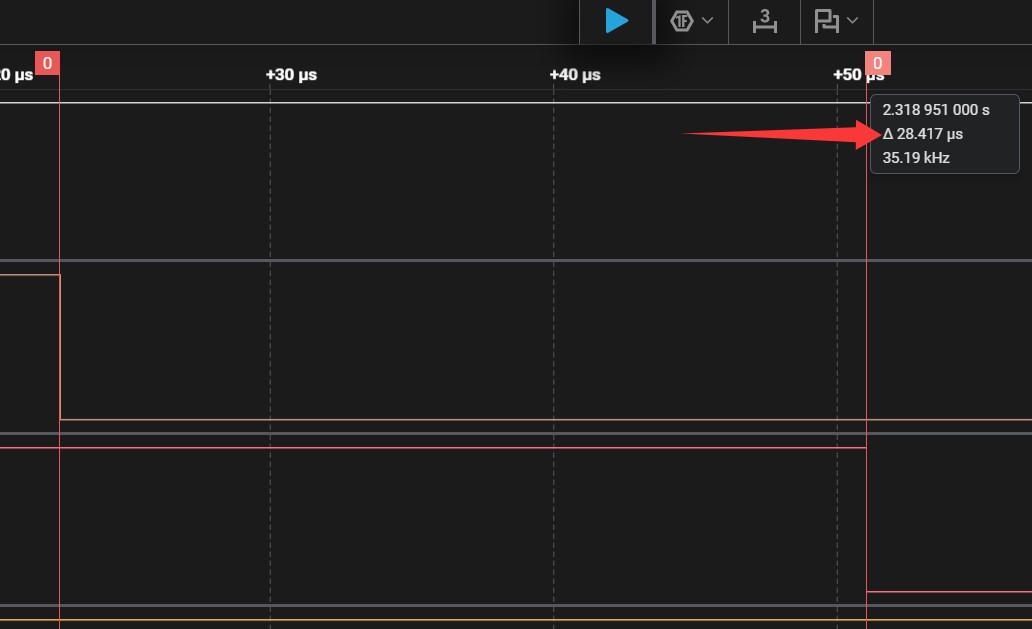

按下按键到执行下一条指令28.417us

许***

Debu*** 发表于 2025-7-23 16:41
按下按键到执行下一条指令28.417us

你这里测量的是什么？按键的电平，再加上唤醒那里翻转一个GPIO，看这两个电平的时间间隔？

Debu***

许*** 发表于 2025-7-23 17:28
你这里测量的是什么？按键的电平，再加上唤醒那里翻转一个GPIO，看这两个电平的时间间隔？ ...

是的

许***

Debu*** 发表于 2025-7-23 18:02
是的

试了一下，唤醒是35us。我在初始化代码那边加了串口打印，发现是唤醒之后复位了。
