请问AI8051在移相的时候用PLL时钟吗？

rcrg*** · 发表于 2025-7-22 23:33:12

想用pll时钟信号做移相的时钟，带死区互补输出，找不到相关程序参考。大神有人能指导一下吗

Debu*** · 发表于 2025-7-22 23:52:47

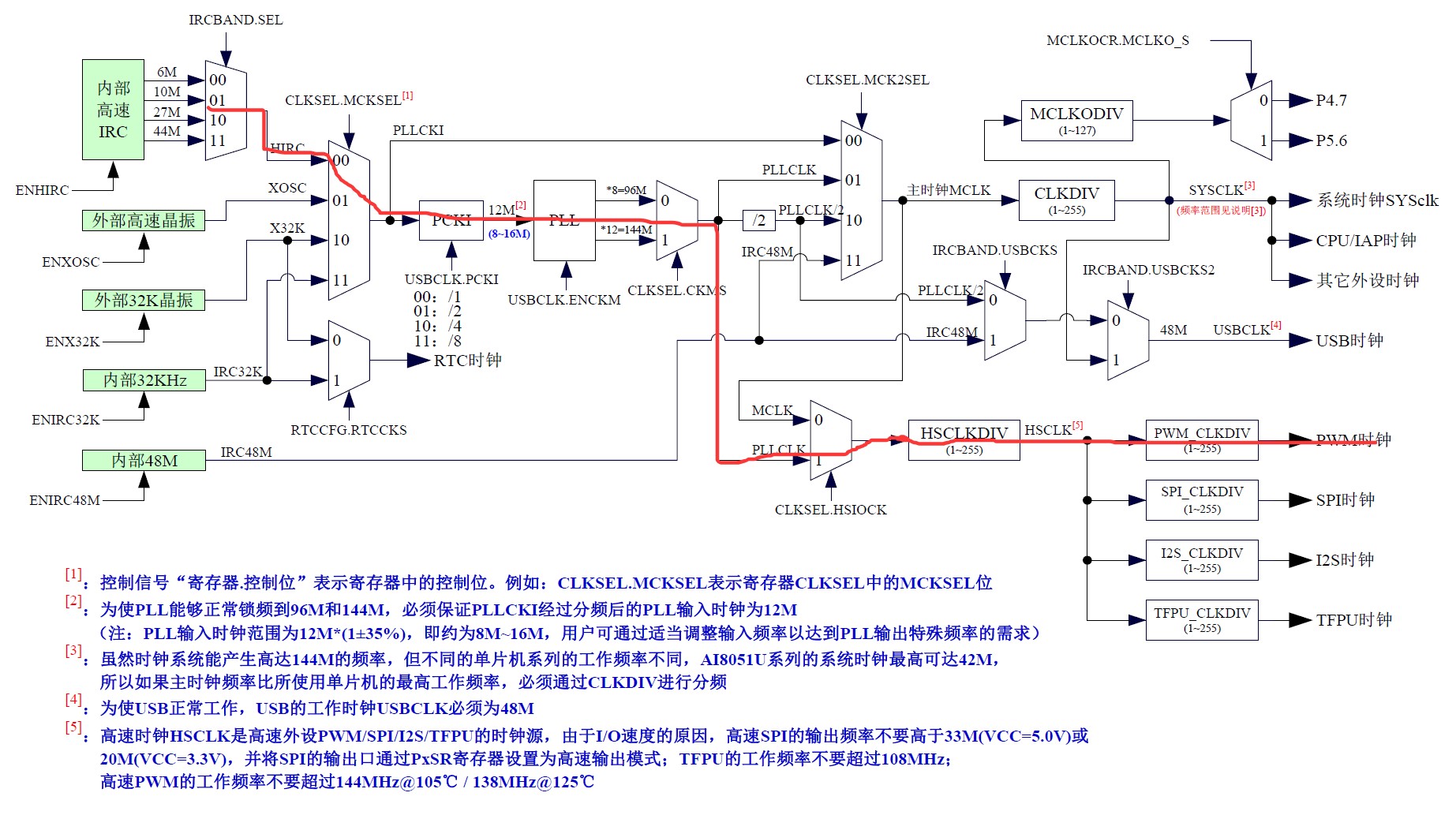

时钟路径上挨个寄存器配置一遍，使用PLL给PWM提供时钟

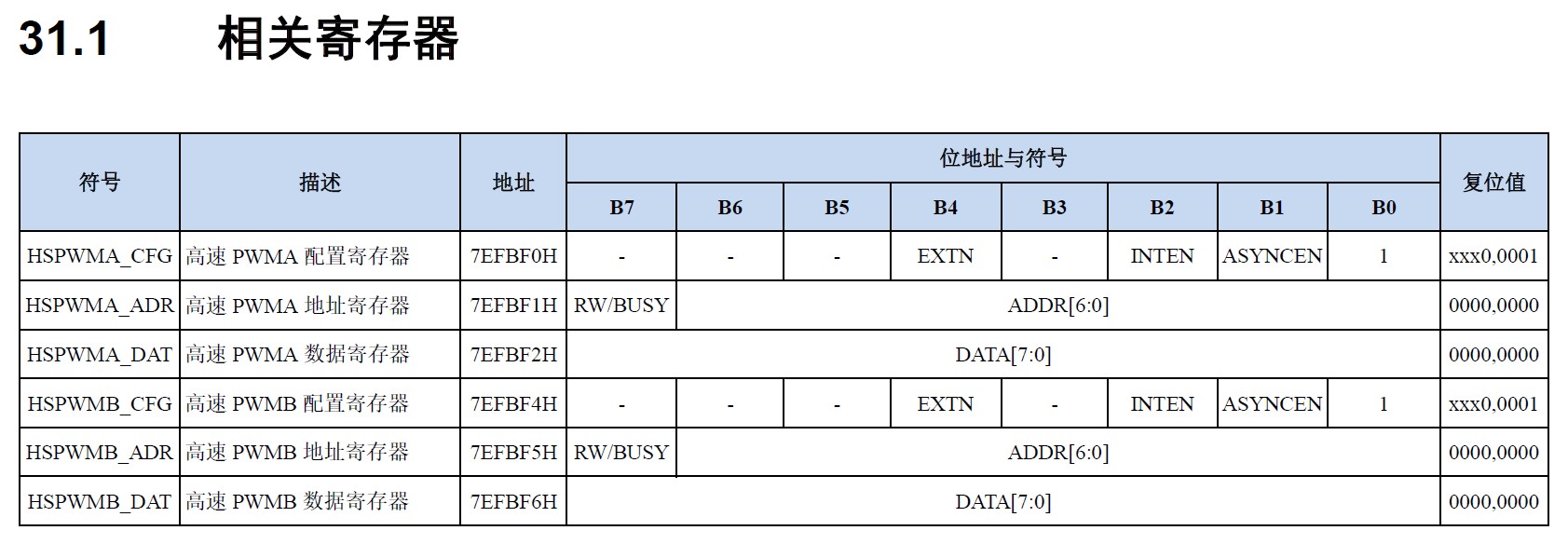

异步访问HSPWM寄存器

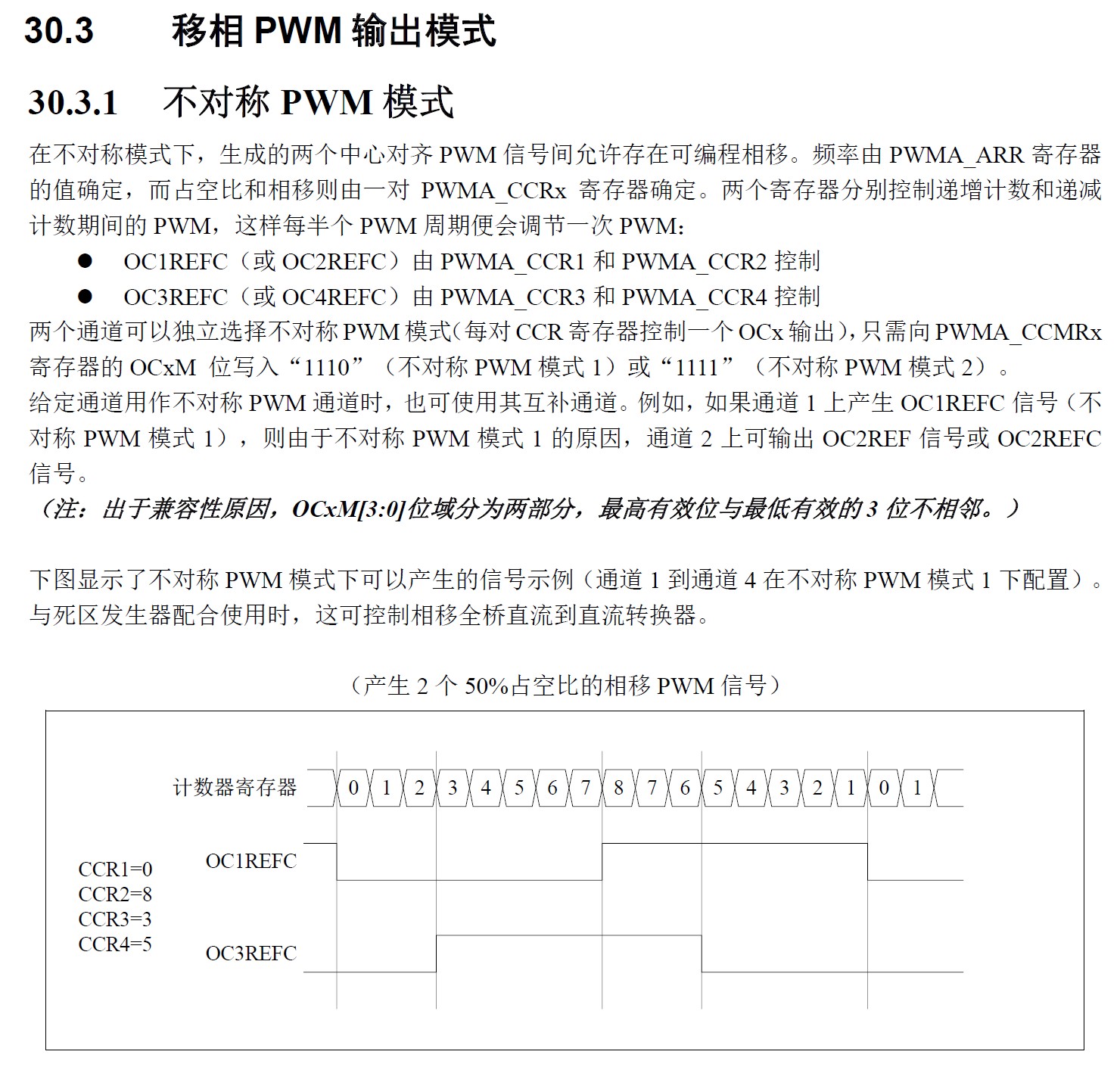

PWM移相

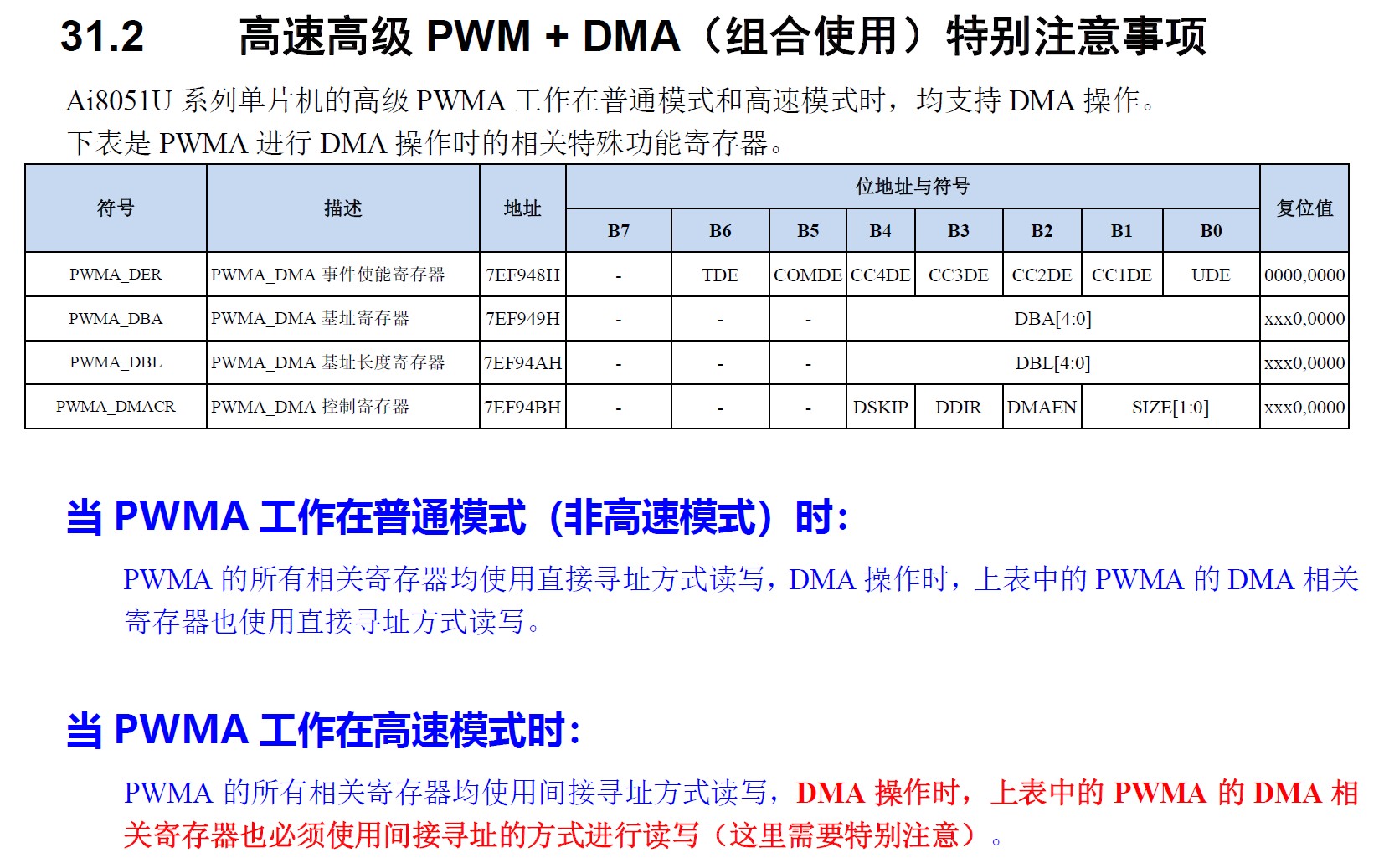

注意

例程

梁*** · 发表于 2025-7-23 10:23:56

你使用移相的例子，再雷子一下PLL时钟即可，可以参考HSPWM的例子，用的就是PLL时钟。

rcrg*** · 发表于 2025-7-24 23:19:47

梁*** 发表于 2025-7-23 10:23
你使用移相的例子，再雷子一下PLL时钟即可，可以参考HSPWM的例子，用的就是PLL时钟。 ...

好的，感谢版主
