AI8051U擎天柱链接W25Q64 flash芯片的问题 | 已调通

孙*** · 发表于 2025-7-22 14:38:15

erci*** 发表于 2025-7-22 14:26
改这里：

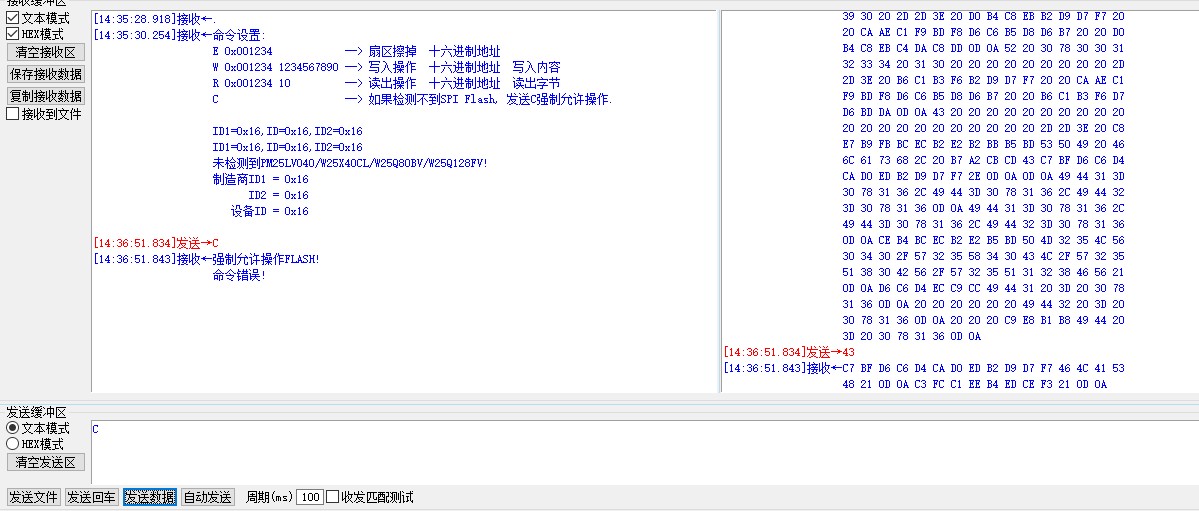

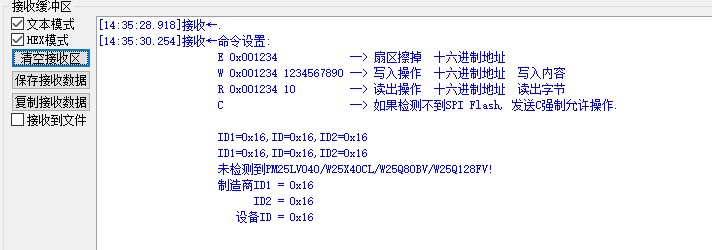

能读取型号了，不是原来的0xff了，现在显示ID是0x16，如图：

按下C前置操作不可以，我该怎么做可以实例让程序正常运行呢？

erci*** · 发表于 2025-7-22 14:41:12

孙*** 发表于 2025-7-22 14:38
能读取型号了，不是原来的0xff了，现在显示ID是0x16，如图：

按下C前置操作不可以，我该怎么做可以实例 ...

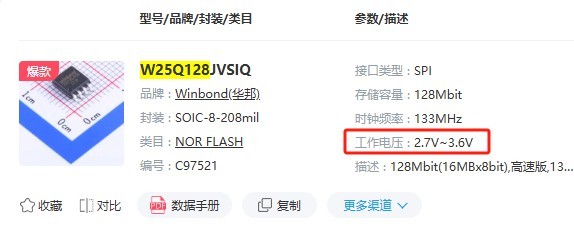

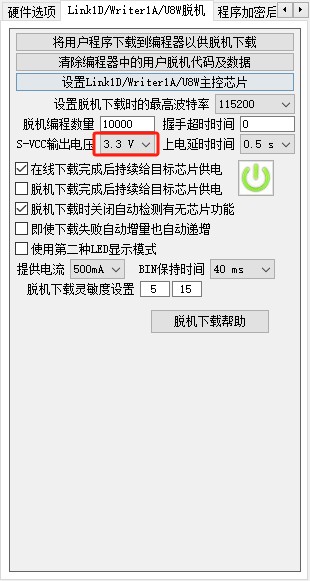

这个ID不对的。下载器电压切换为3.3V试下

神*** · 发表于 2025-7-22 14:41:34

见10楼，给了很多程序

erci*** · 发表于 2025-7-22 14:43:32

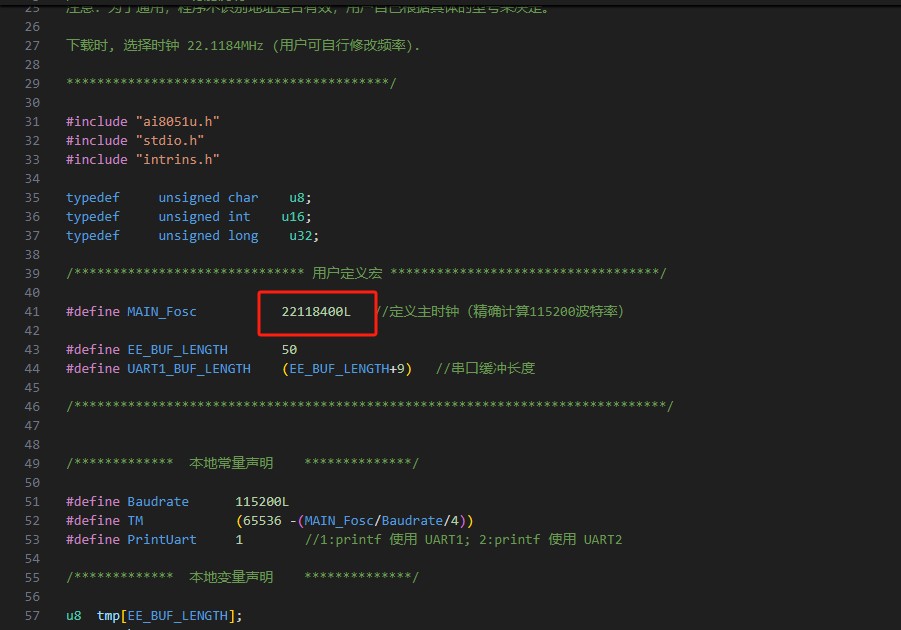

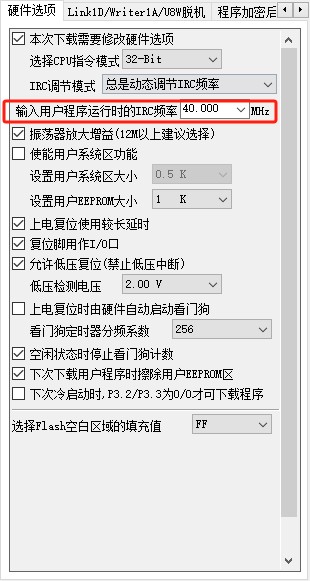

还有下载时的时钟选择要和程序里一致

孙*** · 发表于 2025-7-22 15:00:54

erci*** 发表于 2025-7-22 14:41
这个ID不对的。下载器电压切换为3.3V试下

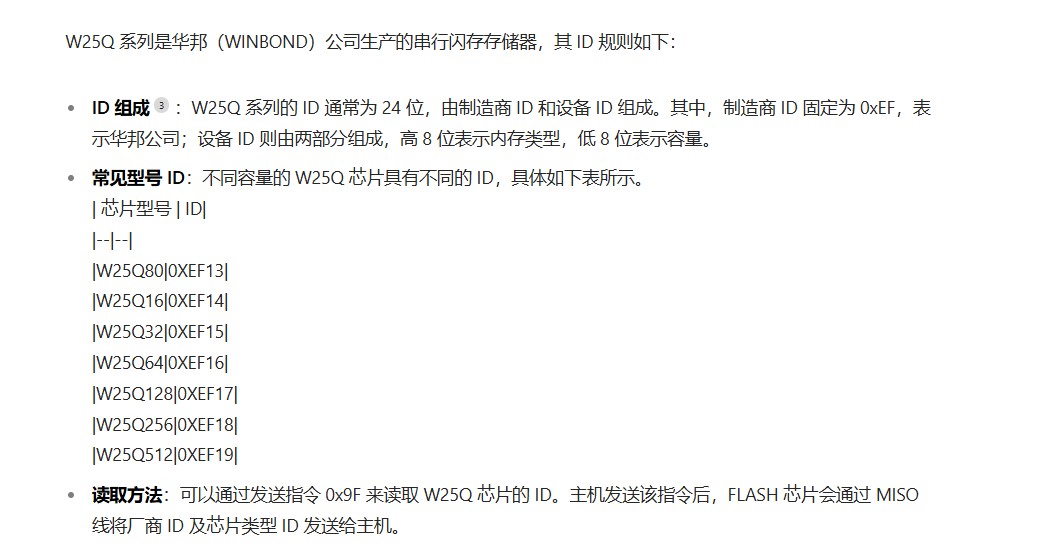

嗯谢谢其他的都设置正确了，现在的关键问题是0x16 代表 W25Q64,但是貌似程序不支持这个版本。

我再看看10楼发的程序能不能解决

孙*** · 发表于 2025-7-22 15:02:49

Debu*** 发表于 2025-7-22 14:13
输出都设置为推挽，检查硬件连接（包括尝试更换杜邦线），JEDECID读不出来可能是硬件连接有问题 ...

这个论坛很棒，感谢援助

孙*** · 发表于 2025-7-22 15:03:29

神*** 发表于 2025-7-22 14:41
见10楼，给了很多程序

好的我看下谢谢

孙*** · 发表于 2025-7-22 15:21:52

erci*** 发表于 2025-7-22 14:43
还有下载时的时钟选择要和程序里一致

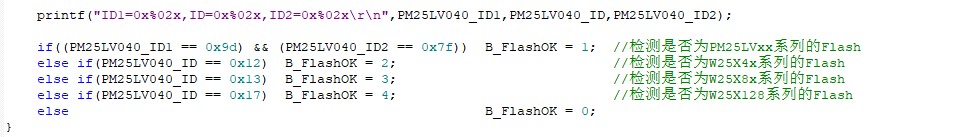

我改了下代码，将0x16的类型放进去了，现在成功了！
感谢

孙*** · 发表于 2025-7-22 15:23:14

测试成功了，由于我的w25是64的，这里代码没有，我重新修改了下代码，传上来分享下，谢谢大家的帮助

erci*** · 发表于 2025-7-22 16:12:33

孙*** 发表于 2025-7-22 15:21
我改了下代码，将0x16的类型放进去了，现在成功了！
感谢
