DMA-P2P 应用, USART1-SPI-串行Flash<==>SPI-TFT彩屏, ST7789, AI8051U

C_w***

DMA-P2P 应用, 传说中的外部串行Flash, SPI@USART1<==>SPI-TFT彩屏,  AI8051U
DMA-P2P 应用, 传说中的外部串行Flash, SPI@USART2<==>SPI-TFT彩屏,  AI8051U
DMA-P2P 应用, 传说中的外部串行Flash, SPI@USART2<==>SPI@USART1-TFT彩屏,  AI8051U
DMA-P2P 应用, 传说中的外部串行Flash, SPI@USART1<==>SPI@USART2-TFT彩屏,  AI8051U


动画效果不如并口屏，单刷图片还是可以的。

C_w***

神*** 发表于 2025-7-19 08:19
实际下载下来看，效果还可以，不知 SPI的速度是否已是10Mbps ?

期待 程序开源，大家一起模仿实践 ...

在ercircle大佬的指导下，问题解决了，再次感谢。
之前那个程序没有大问题，只是SPI的分频出错，
实际是4分频，而不是2分频
，
速度慢了一倍。
现在 DMA-P2P 刷 240*240 屏，一帧128mS。


SPI屏，时钟 17.8MHz


USARTx-SPI 读 Flash，时钟10MHz。


视频效果对比

ST7789, Ai8051U, DMA-P2P 应用:
USARTx-SPI-串行Flash<==>SPI-TFT彩屏
USART1-SPI-串行Flash<==>SPI-TFT彩屏
USART2-SPI-串行Flash<==>SPI-TFT彩屏
程序（采用DMA中断方式，MCU可以做更多的事情）：
STC8051U实验箱-USARTSPI_to_SPI7789屏.rar (357.52 KB, 下载次数: 7)

2025-7-24 23:31 上传

点击文件名下载附件

神***

实际下载下来看，效果还可以，不知 SPI的速度是否已是10Mbps / 20Mbps ?

期待 程序开源，大家一起模仿实践

C_w***

神农鼎 发表于 2025-7-19 08:19
实际下载下来看，效果还可以，不知 SPI的速度是否已是10Mbps ?

期待 程序开源，大家一起模仿实践 ...

好，回来我移植到实验箱，大佬们给测试一下。

C_w***

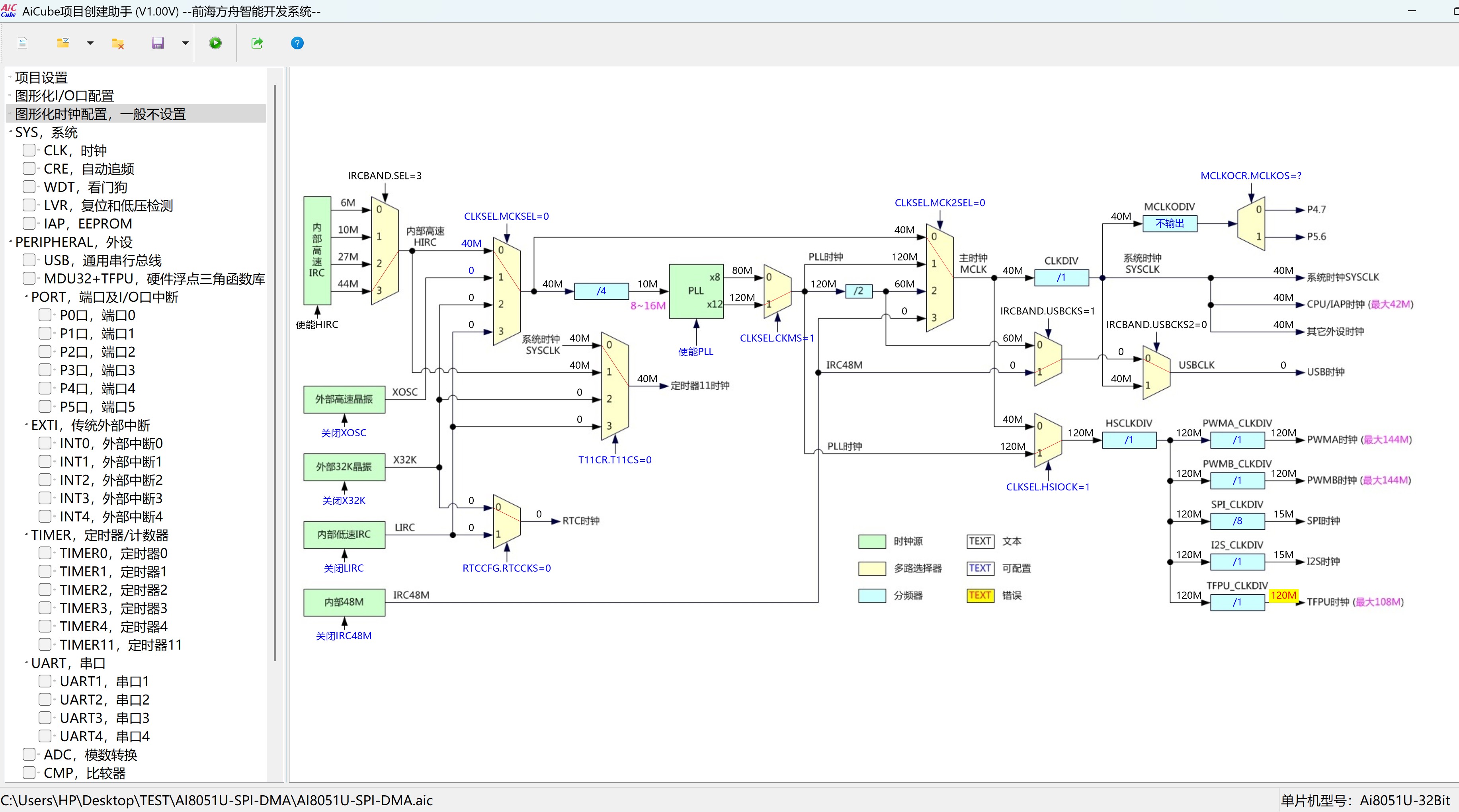

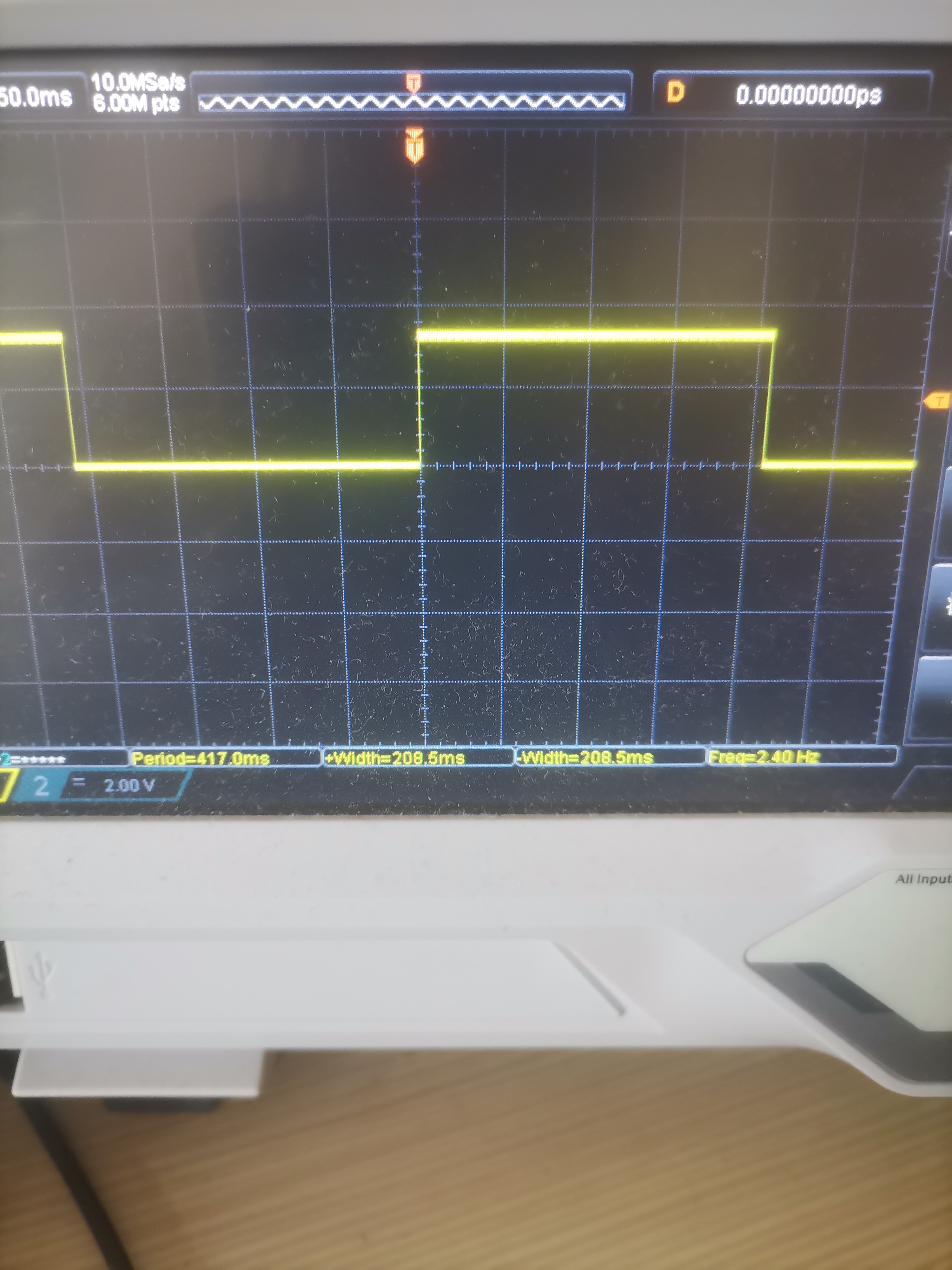

240*240刷屏，需要208.5ms。

有位大佬的帖子80*160的屏，一帧53ms。

这样算来240*240的，理论上是53ms*4.5=238.5ms。

不知道还能如何提速。

、

神***

SPI速度是多少 ？10Mbps ?

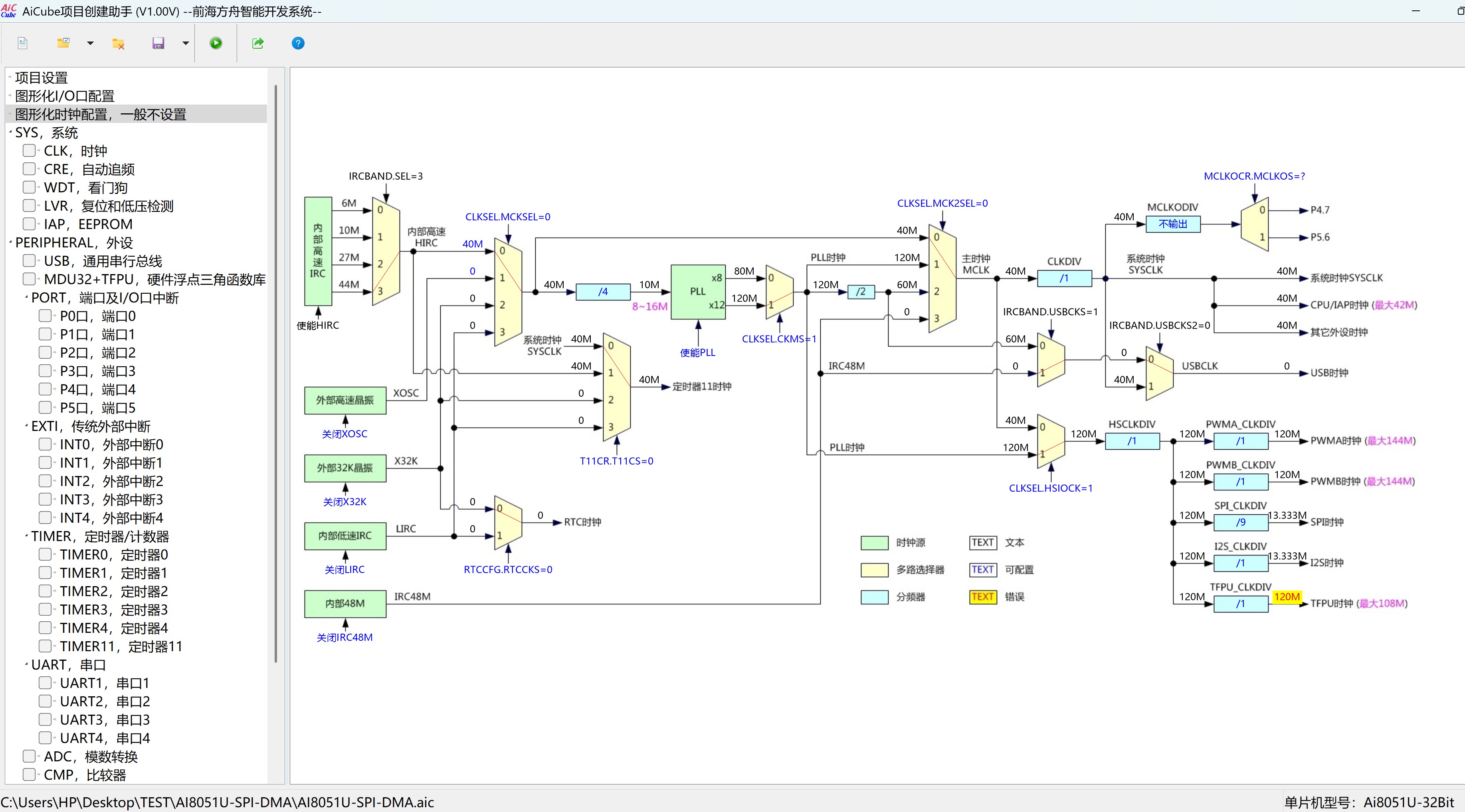

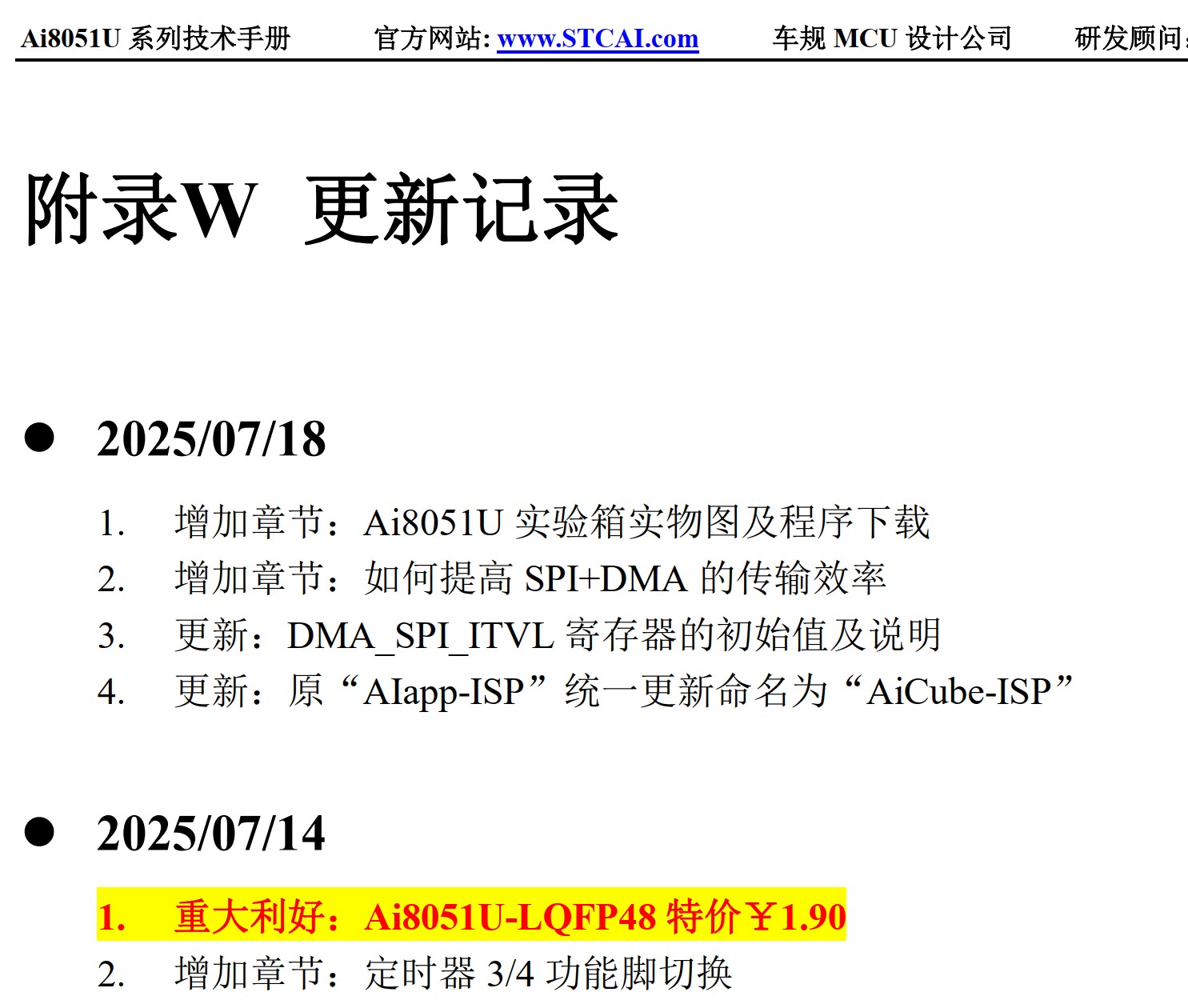

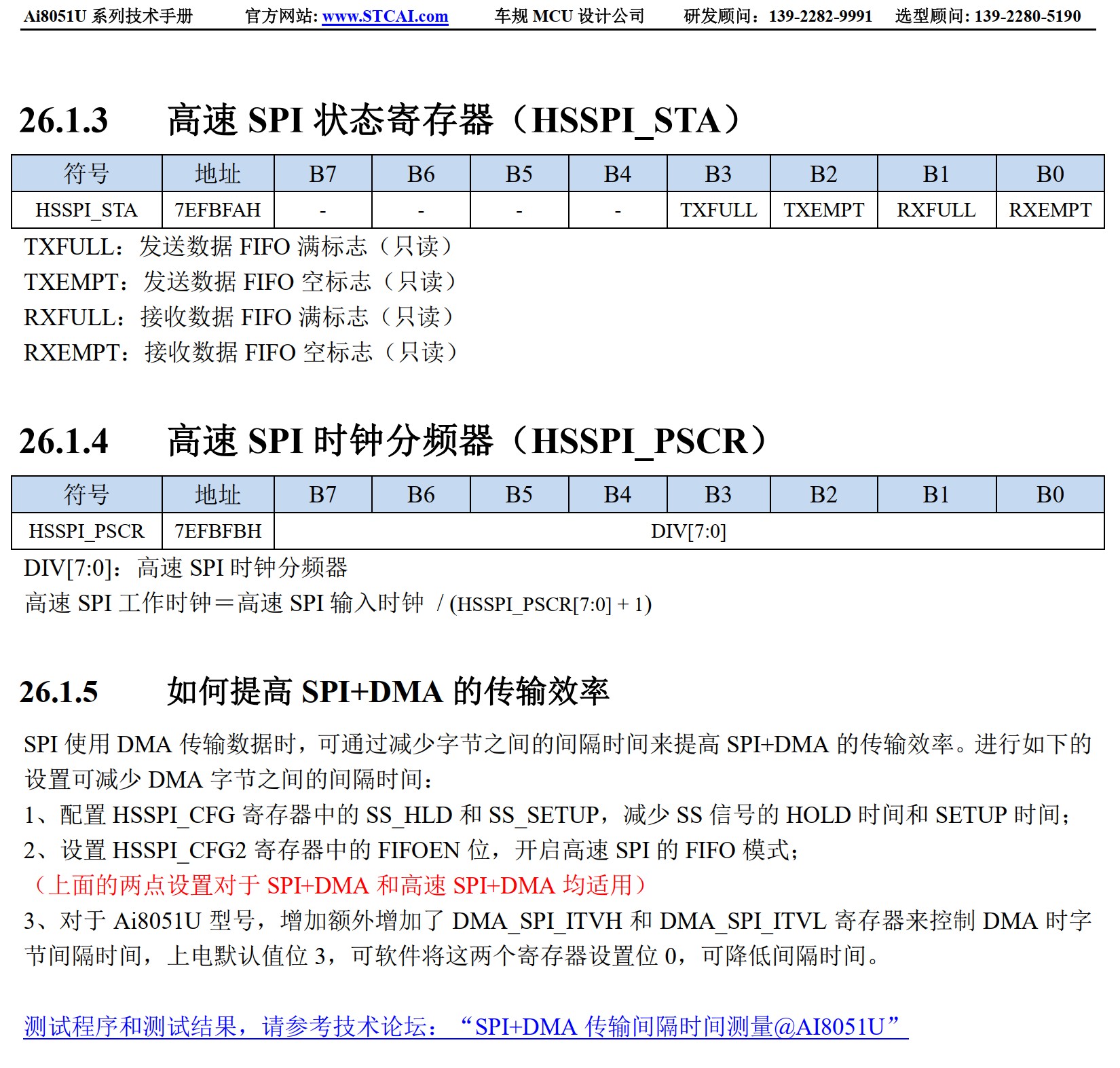

另外 DMA-SPI 有优化的寄存器




SPI+DMA传输间隔时间测量[url=home.php?mod=space&uid=30331]@Ai8051U - DMA支持: QSPI, SPI, I2S, I2C, 4组串口, i8080/MC6800-TFT 国芯人工智能技术交流网站 - AI32位8051交流社区[/url]

神***

受限于I/O的速度，3.3V, 尝试下 15Mbps




受限于I/O的速度，3.3V, 尝试下 13.33Mbps

C_w***

神*** 发表于 2025-7-19 12:10
SPI速度是多少 ？10Mbps ?
另外 DMA-SPI 有优化的寄存器

一直是按最快设置的，之前的SPI刷屏例程就是这么做的，不知道是否有问题，感觉效果不好，大佬帮着指导一下吧

神***

C_w*** 发表于 2025-7-19 12:18
一直是按最快设置的，之前的SPI刷屏例程就是这么做的，不知道是否有问题，感觉效果不好，大佬帮着指导一 ...

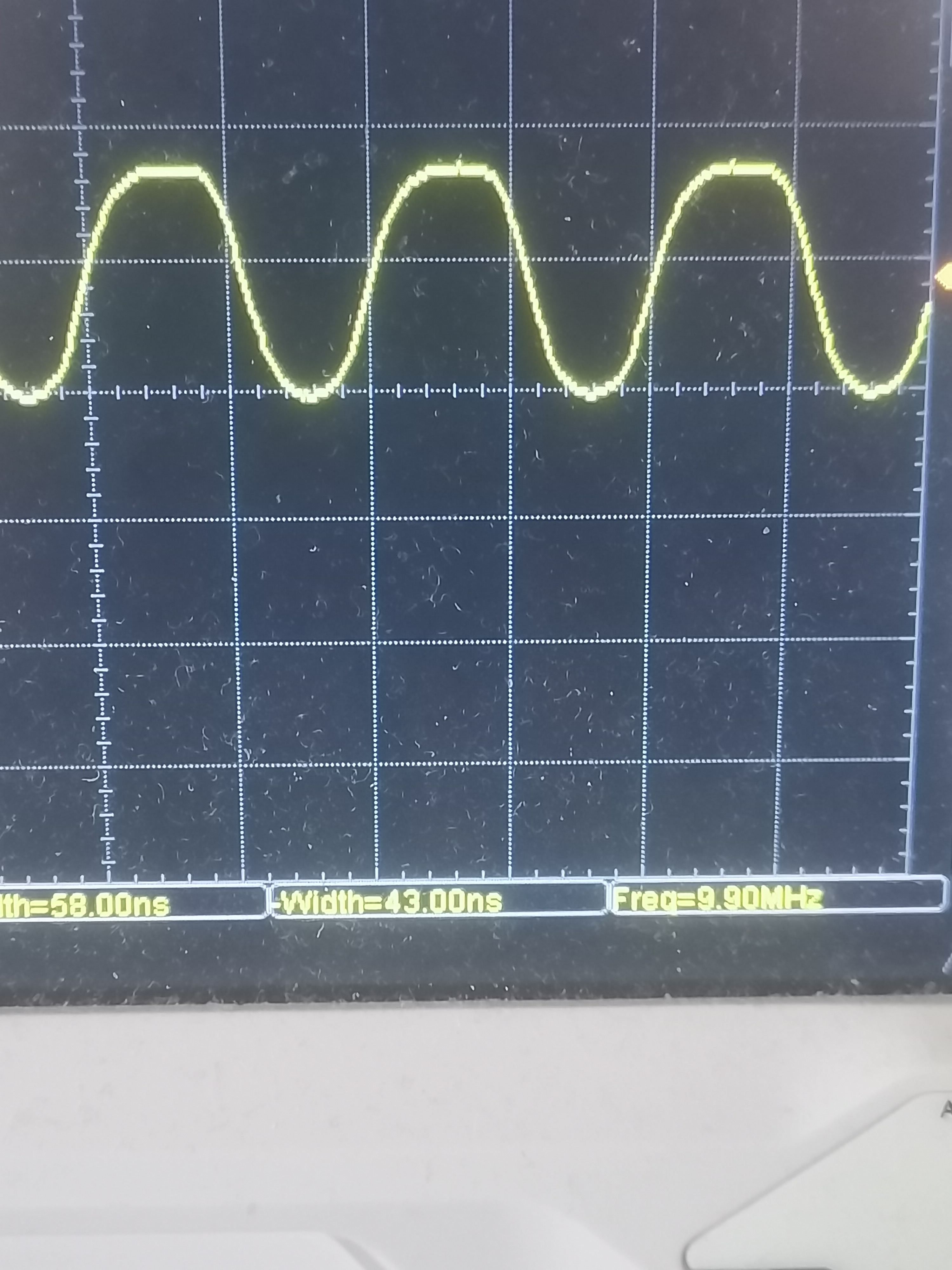

我不写这些程序了，您用示波器看下，SPI_CLK 的频率

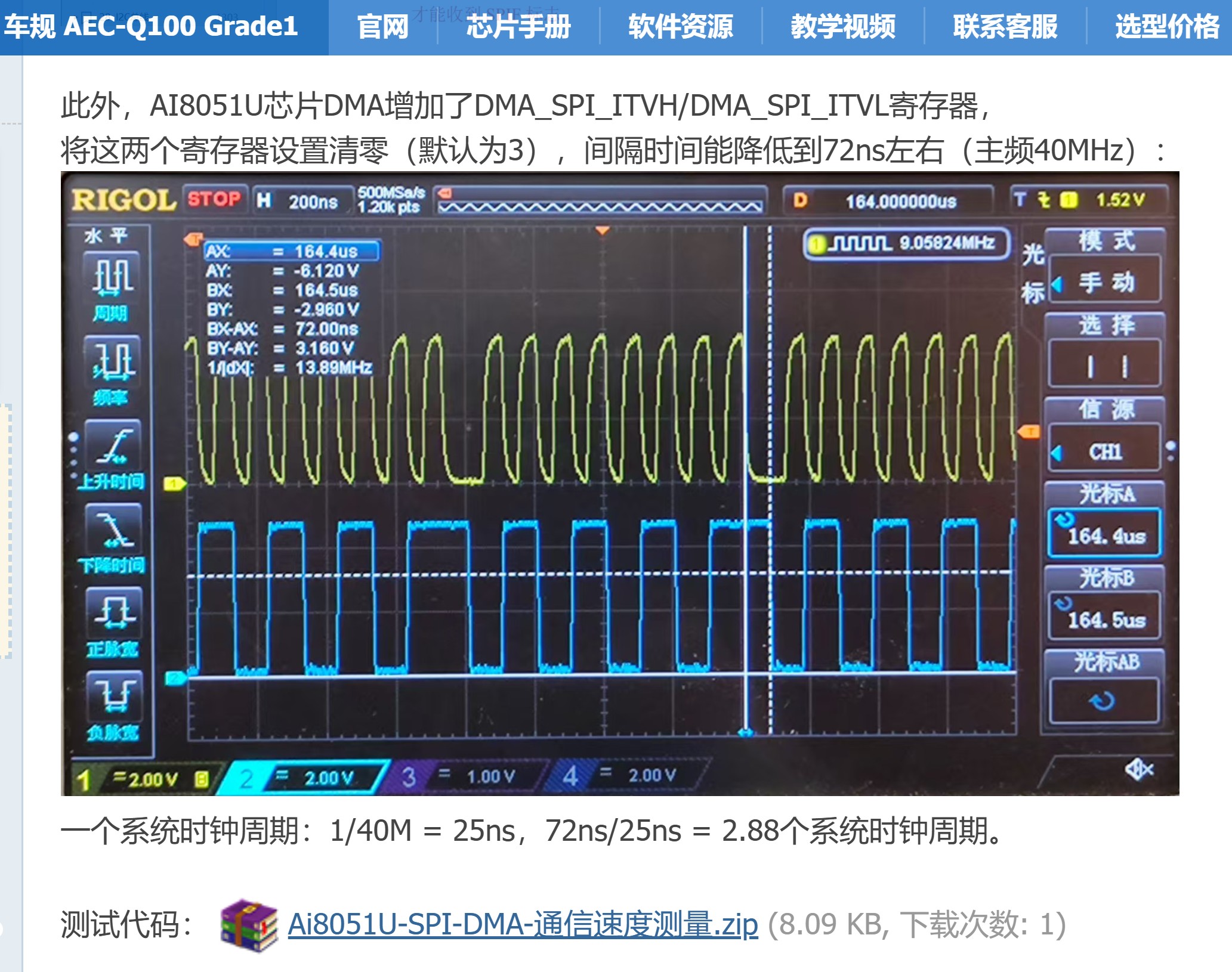

另外下面的链接是讲  DMA-SPI, 中间每个字节之间的延迟也可以优化

【新提醒】SPI+DMA传输间隔时间测量@AI8051U - DMA支持: QSPI, SPI, I2S, I2C, 4组串口, i8080/MC6800-TFT 国芯人工智能技术交流网站 - AI32位8051交流社区

C_w***

神农鼎 发表于 2025-7-19 14:15
我不写这些程序了，您用示波器看下，SPI_CLK 的频率

另外下面的链接是讲  DMA-SPI, 中间每个字节之间的延 ...

看来是数据间，还可以压缩一下，我再研究研究。

感谢

神***

设置的SPI速度，请明示，我关注 SPI的速度。
这和 I/O 口的速度，工作电压都有关系。

受限于I/O的速度，3.3V, 尝试下 13.33Mbps，
===这个I/O速度是肯定支持的，QSPI 就成功测试过这个速度

受限于I/O的速度，3.3V, 尝试下 15Mbps

5V 可以到 20MHz

后续 AI8052U, 争取 I/O，50M的速度
