AI8H2K12U 硬件移相功能

行而***

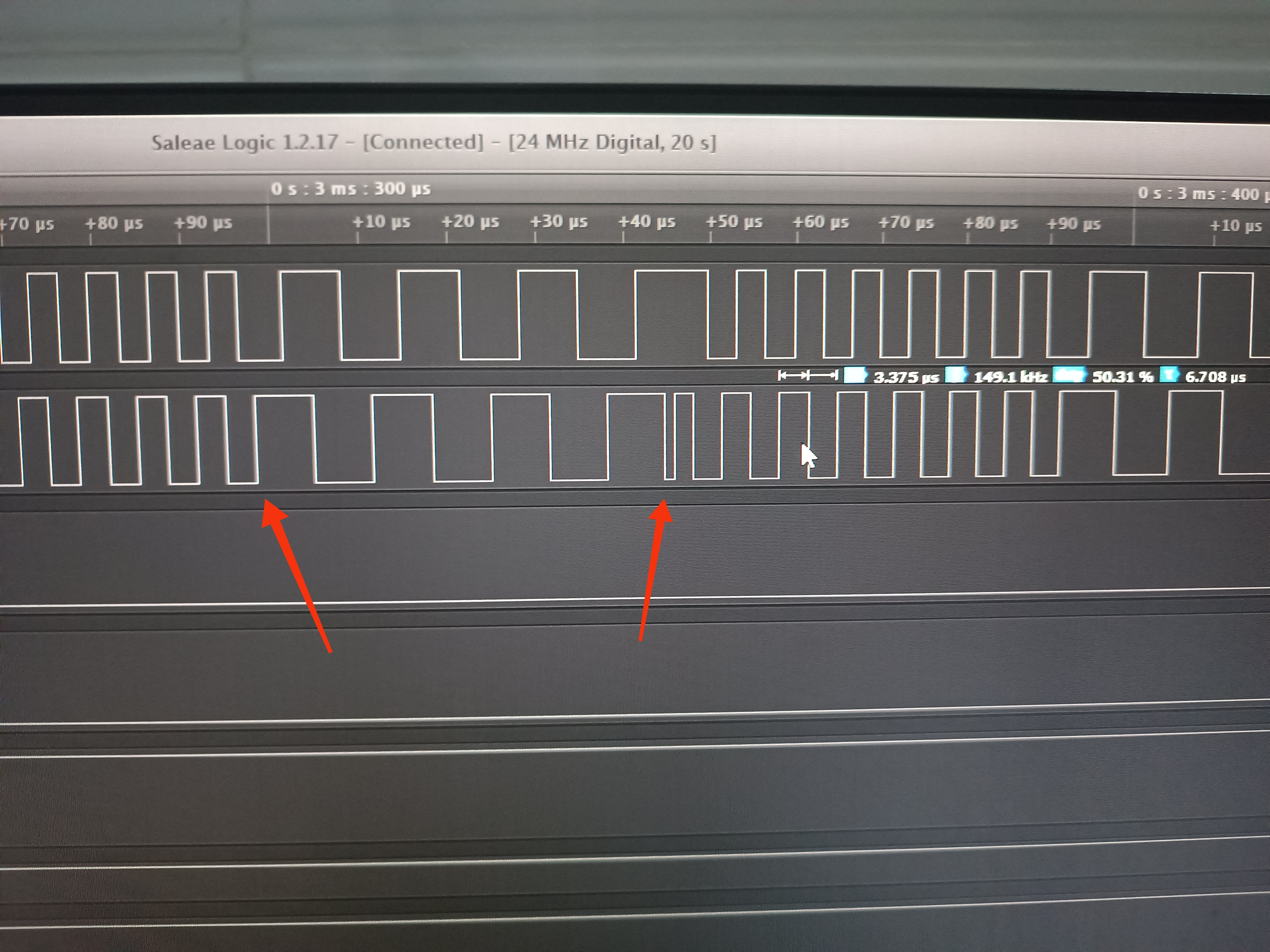

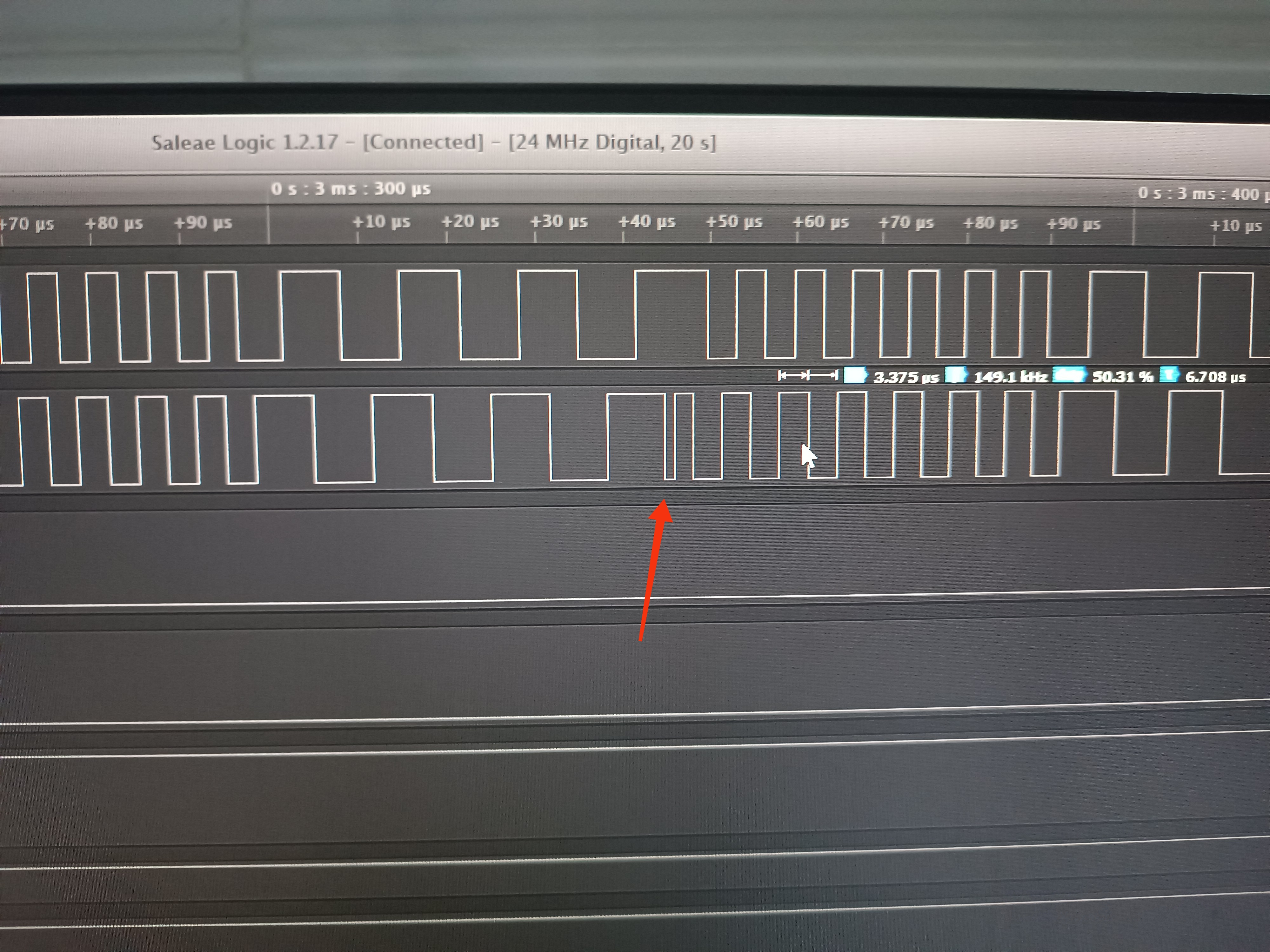

我在使用硬件移相功能，不对称模式，出现更新数据时输出波形异常，
具体如下图片，更新数据后波形就不对了，帮看下

Debu***

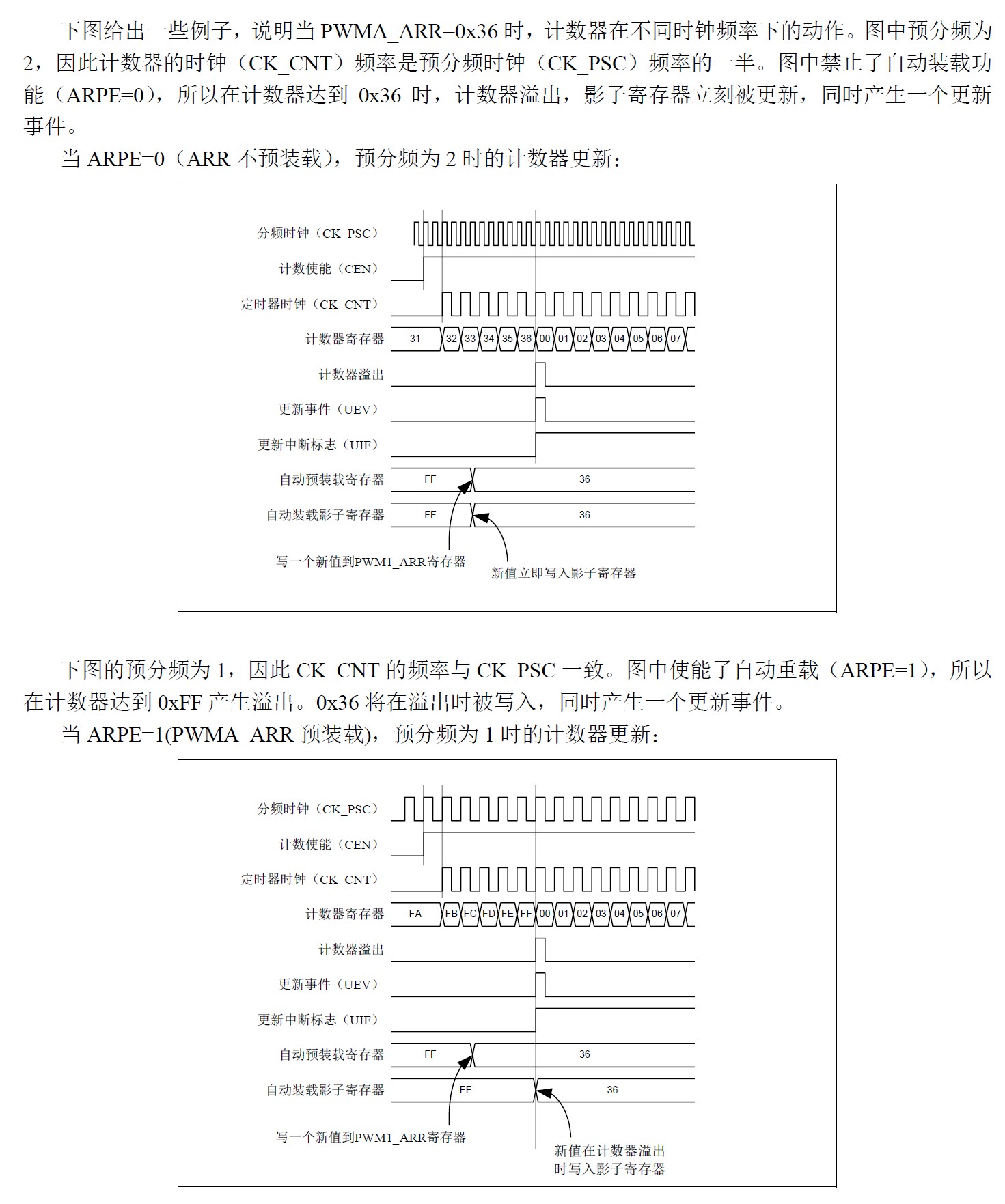

使能自动装载了吗？
PWMx_CR1寄存器的APRE位为1

神***

冲哥讲的详细

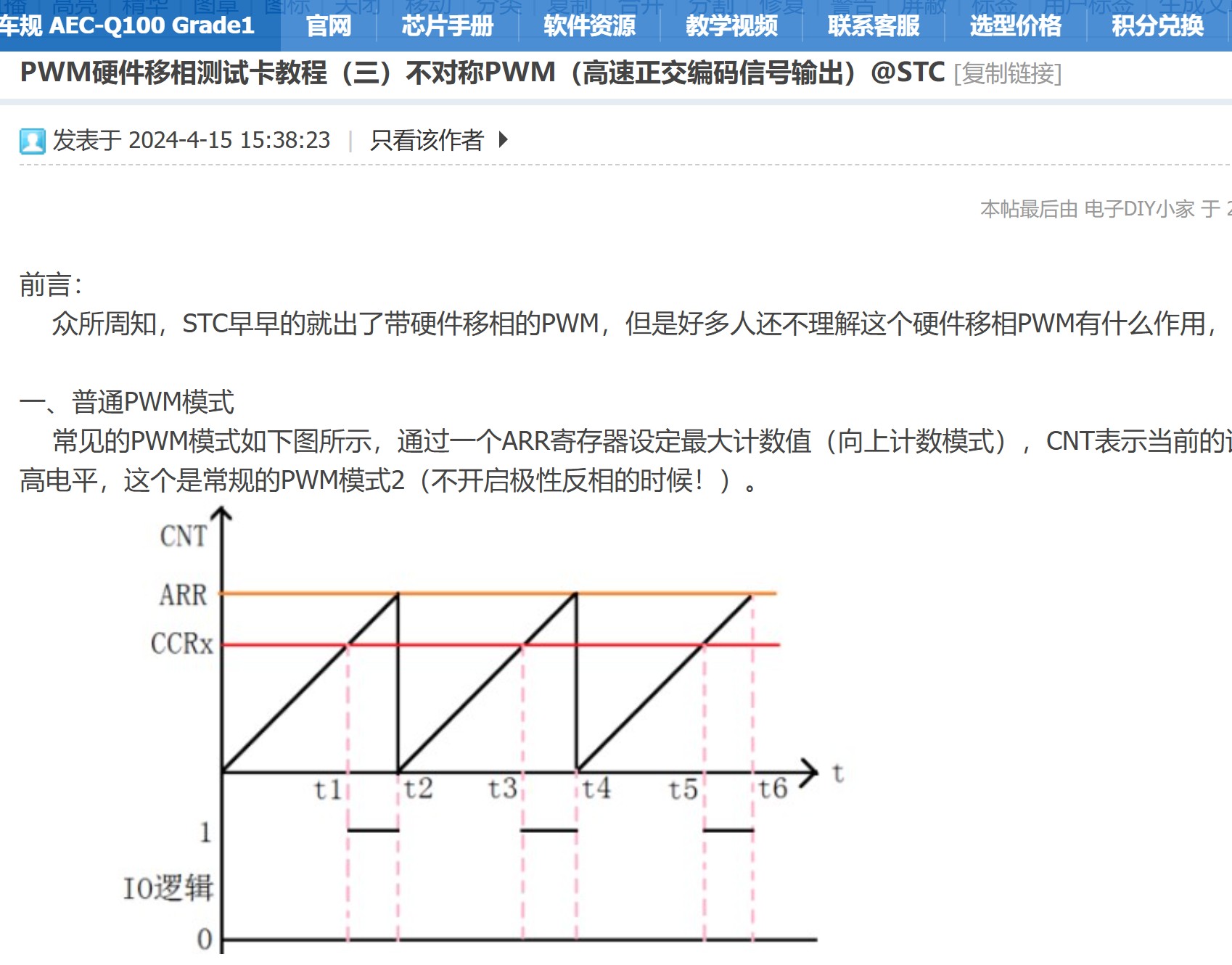

PWM硬件移相测试卡教程（三）不对称PWM（高速正交编码信号输出）[url=home.php?mod=space&uid=19]@stc - 工控板，PLC，8H/32G系列实现 国芯技术交流网站 - AI32位8051交流社区[/url]

行而***

Debu*** 发表于 2025-7-10 14:20
使能自动装载了吗？
PWMx_CR1寄存器的APRE位为1

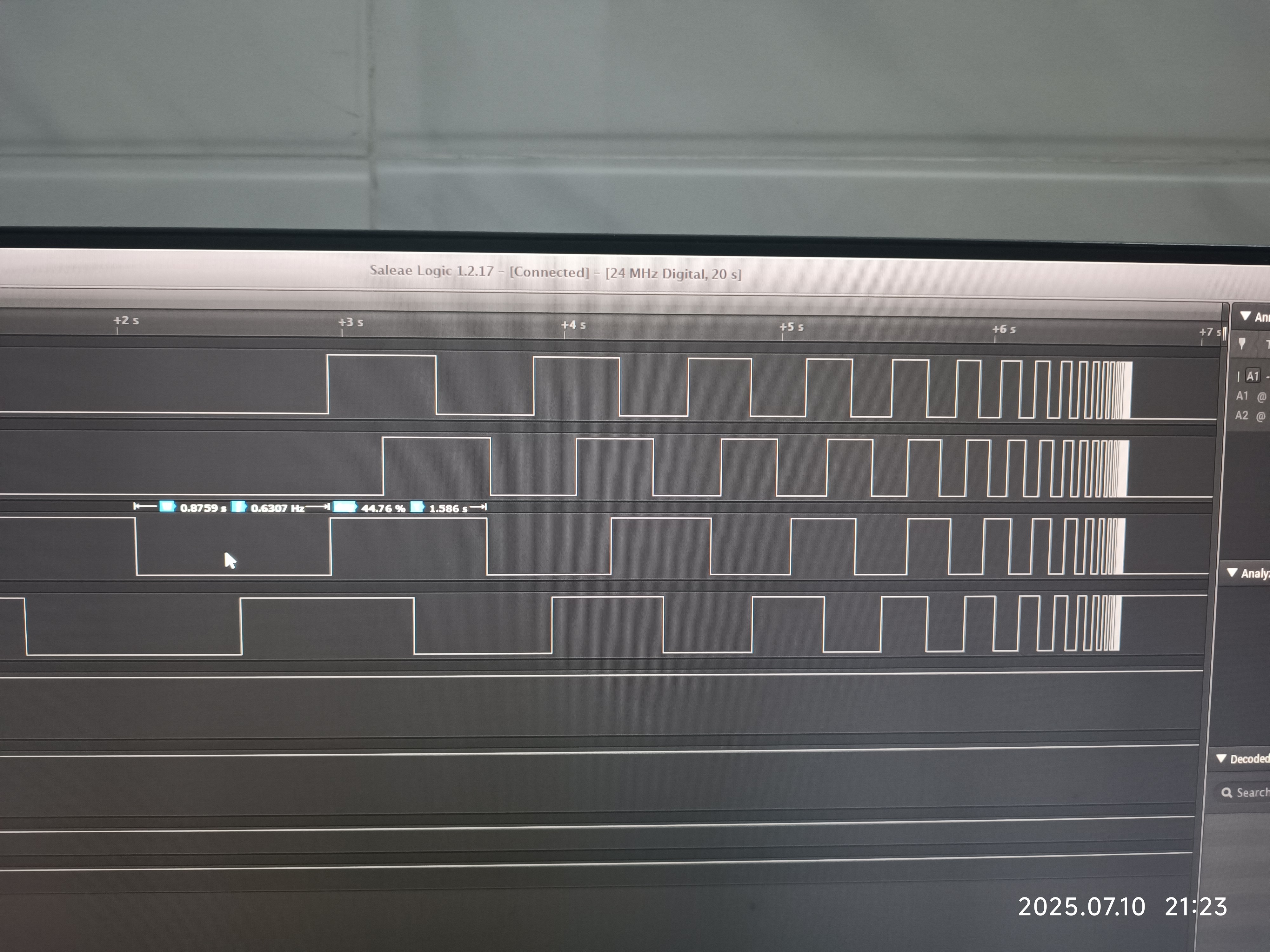

有使能，ocnpe也有使能，在更新中断里面更新频率数据就会好一些，频率减小没有问题，频率增加就会不对称，下图是软件模拟的效果，频率做不高，最高10khz左右，要用硬件pwm才能做到更高，客户需求要200khz，从高频降低频，没有问题，但是从低频升高频，波形就不正常，有没有一个好的方法来更新数据？调试发现一个问题，就是更新频率数据的时间会影响波形输出，有没有一个算法不让波形失真？

Debu***

行而*** 发表于 2025-7-11 11:00
有使能，ocnpe也有使能，在更新中断里面更新频率数据就会好一些，频率减小没有问题，频率增加就会不对称， ...

建议上传程序分析一下

梁***

看波形，你是周期都改变了，一般移相PWM都是周期不变，只改变占空比，如果改变周期，则第一个周期有可能会出现你的现象。
